| V I S U A L I Z Z A D I S C U S S I O N E |
| muinos |
Inserito il - 10/08/2023 : 21:14:09
https://www.pswpower.com/products/tsdz2b-tongsheng-48v-500w-350w-15a-tsdz2-electric-bicycle-mid-motor-with-torque-sensor-throttle-e-brake-lever-vlcd5-vld6-xh18-lcd-850c-292
Chi sa parli  |
| 50 U L T I M E R I S P O S T E (in alto le più recenti) |
| andrea 104KG |
Inserito il - 12/09/2024 : 20:44:03
Se il motore ha 8 pin è predisposto per l'acceleratore, i 3 fili in più sono dell'acceleratore, era così anche nel tsdz2 |
| seymourddr |
Inserito il - 12/09/2024 : 19:49:56
| garbo ha scritto:
sì hai ragione ho ricontrollato il cavo è a 5 pin come giustamente hai detto tù..e sul motore una connettore a 8 pin..
|
Ultima domanda, il cavo che arriva al display, ha due connettori (display e acceleratore) o quattro connettori (display, acceleratore e due leve freno)?
Grazie |
| garbo |
Inserito il - 12/09/2024 : 17:40:43
sì hai ragione ho ricontrollato il cavo è a 5 pin come giustamente hai detto tù..e sul motore una connettore a 8 pin..
| seymourddr ha scritto:
| garbo ha scritto:
Il cavo per collegarrlo ha 6 pin..
|
mmm, c'è qualcosa che non mi torna, se non erro il display ha una femmina a 5 pin e il motore è un maschio a 8 pin. il tuo display invece è 6 pin? allego foto del edk01 in rete:
|
|
| seymourddr |
Inserito il - 12/09/2024 : 17:11:19
| garbo ha scritto:
Il cavo per collegarrlo ha 6 pin..
|
mmm, c'è qualcosa che non mi torna, se non erro il display ha una femmina a 5 pin e il motore è un maschio a 8 pin. il tuo display invece è 6 pin? allego foto del edk01 in rete:
|
| garbo |
Inserito il - 12/09/2024 : 16:57:27
sul mio appena arrivato assieme ci sono 2 etichette metalliche adesive da applicare sul motore che riporta 48 volt 250 watt, ma quardando bene, sul motore ho trovato una scritta incisa però, non un'etichetta, che dice 48 volt e 750 watt...le etichette servono solo per buttare fumo negli occhi...ahahahah
| thegap78 ha scritto:
non ho capito "legalmente" quanti W sono dichiarati 500 o 750? perchè potrebbe interessarmi ma qui il limite è 500W (non 250 come in italia e sempre 25km/h).
insomma, sull'adesivo che c'è  ?
|
|
| garbo |
Inserito il - 12/09/2024 : 16:41:12
Il cavo per collegarrlo ha 6 pin..
| seymourddr ha scritto:
| garbo ha scritto:
Mi è arrivato il motore e la batteria, ho già montato la corona da 38 denti che mi è arrivata dalla Polonia, e il display che avevo selezionato nell' offerta non è quello, è un altro più piccolo che ho già configurato, non ho ancora montato il motore perchè mi mancano le maledette chiavi per scomtare il gruppo centrale comperate di Germani 155 giorni fà...il dislpay è questo...
Immagine:
375,13 KB
|
ciao, potresti indicarmi qualche cavo sati utilizzando per usare il display edk01 con il tsdz8?
mi sembra di capire che i display con protocollo UART a 5 pin femmina siano compatibili con il tsdz8 a patto di usare un cavo 1T4 corretto?
per esempio questo:
https://it.aliexpress.com/item/1005007102249349.html?spm=a2g0o.cart.0.0.42cd18fcBSbrMh&mp=1&gatewayAdapt=glo2ita
|
|
| seymourddr |
Inserito il - 12/09/2024 : 13:55:11
| garbo ha scritto:
Mi è arrivato il motore e la batteria, ho già montato la corona da 38 denti che mi è arrivata dalla Polonia, e il display che avevo selezionato nell' offerta non è quello, è un altro più piccolo che ho già configurato, non ho ancora montato il motore perchè mi mancano le maledette chiavi per scomtare il gruppo centrale comperate di Germani 155 giorni fà...il dislpay è questo...
Immagine:
375,13 KB
|
ciao, potresti indicarmi qualche cavo sati utilizzando per usare il display edk01 con il tsdz8?
mi sembra di capire che i display con protocollo UART a 5 pin femmina siano compatibili con il tsdz8 a patto di usare un cavo 1T4 corretto?
per esempio questo:
https://it.aliexpress.com/item/1005007102249349.html?spm=a2g0o.cart.0.0.42cd18fcBSbrMh&mp=1&gatewayAdapt=glo2ita |
| garbo |
Inserito il - 11/09/2024 : 18:48:49
Mi è arrivato il motore e la batteria, ho già montato la corona da 38 denti che mi è arrivata dalla Polonia, e il display che avevo selezionato nell' offerta non è quello, è un altro più piccolo che ho già configurato, non ho ancora montato il motore perchè mi mancano le maledette chiavi per scomtare il gruppo centrale comperate di Germani 155 giorni fà...il dislpay è questo...
Immagine:
375,13 KB |
| garbo |
Inserito il - 11/09/2024 : 18:44:35
| Marcellino72 ha scritto:
Garbo,ti è arrivato poi il l'adattatore e la corona da 38t dalla Polonia?
|
sì mi è arrivata e già montata assieme danno 2 spessori da montare, perche sennò la corona tocca le viti a brugola del carter, bel prodotto ben fatto, ma è meno scampanata della corona originale da 44 denti, ho misurato ha ben 8 mm in meno di scampanatura, non l'ho ancora montato perchè mi deve arrivare il kit di chiavi per smontare il gruppo centrale, dovrò vedere come stà la linea catena, ma io ho solo 8 rapporti dietro quindi non dovrei avere troppo problemi con la linea catena.. |
| Marcellino72 |
Inserito il - 10/09/2024 : 14:03:33
Garbo,ti è arrivato poi il l'adattatore e la corona da 38t dalla Polonia? |
| garbo |
Inserito il - 07/09/2024 : 11:24:37
il display che mi dovrebeb arrivare è questo...![]()
Immagine:
39,74 KB |
| garbo |
Inserito il - 06/09/2024 : 17:49:21
Il mio arriveràa mcon il dspali SW-M58 qualcuno lo conosce?? |
| garbo |
Inserito il - 06/09/2024 : 11:15:27
| Marcellino72 ha scritto:
Se mai dovessero fare una 38 scampanata con un 46 dietro,avendo una potenza maggiore,se l'affidabilità fosse buona ,al contrario del fratellino,non sarebbe male...
|
Io la corona da 38 denti, con il suo ragno scampanato e le sue viti per fare da distanziatore le ho già comperate in Polonia, pagato il tutto con il trasporto 106 € e mi stà arrivando, sempre lo stesso sito vende anche una protezione per i denti della corona che per ora non ho comperato cosa 15 € più spedizione, mi deve ancora arrivare il motore però.. |
| Marcellino72 |
Inserito il - 04/09/2024 : 22:14:41
Se mai dovessero fare una 38 scampanata con un 46 dietro,avendo una potenza maggiore,se l'affidabilità fosse buona ,al contrario del fratellino,non sarebbe male... |
| arny63 |
Inserito il - 04/09/2024 : 19:11:45
| Barba 49 ha scritto:
Nessuna ovviamente, che differenza vuoi che faccia tra un rapporti 1:41 o 1:38 quando puoi giostrare all'esterno con corone e pignoni a tua discrezione?
Semplicemente il TSDZ8 nasce con un rapporto leggermente più "lungo" ma niente di che...
|
Grazie barba, speravo fosse il contrario, visto che ha la corona del 44 invece che del 42
Nella mia ignoranza ho pensato casomai con riduzione diversa e' come avere la corona del 42.
Ma io mi occupavo di cavi e fibra ottica la meccanica e' arabo |
| Barba 49 |
Inserito il - 04/09/2024 : 16:20:06
Nessuna ovviamente, che differenza vuoi che faccia tra un rapporti 1:41 o 1:38 quando puoi giostrare all'esterno con corone e pignoni a tua discrezione?
Semplicemente il TSDZ8 nasce con un rapporto leggermente più "lungo" ma niente di che... |
| arny63 |
Inserito il - 04/09/2024 : 14:47:21
Nelle specifiche motori, vedo che nel tsdzb il rapporto riduzione e' 1:41 nel tsdz8 1:38
Per capire mettiamo che entrambi abbiano la stessa corona quale sarebbe la differenza? |
| Marcellino72 |
Inserito il - 04/09/2024 : 00:40:16
.... seguo con interesse |
| garbo |
Inserito il - 03/09/2024 : 09:08:24
In Polonia vendono già il kit per montare la corona da 38 denti, in pratica è un ragno scampanato e poi ci monti la corona diritta,.
https://ebikestuff.eu/en/cart?action=show
qualcuno ha notizia di questo kit..?? |
| arny63 |
Inserito il - 28/08/2024 : 19:44:41
https://youtu.be/jkyTHOF7OjA?si=ksmnlwvCnjmAFvpj
Per chi c'e' l'ha puo' essere utile vedere il disassemblaggio,
L unica cosa in comune con il vecchio tsdz2 e tsdzb e' il torsiometro
Oggi ho comprato un tsdz2b,peccato su pspower non e' disponibile il 36 volt
Ormai costa come il vecchio |
| andrea 104KG |
Inserito il - 14/08/2024 : 19:29:25
Non può essere uguale arny63, il case è tutto diverso e sicuramente quella del tsdz8 è rotonda come quella dei bbs.. è un errore del venditore..
Per ora non vedo ricambi in vendita per tsdz8 e mi pare molto negativo, visto che ormai è più di un anno che è in vendita.. conoscendo la qualità dei tongsheng potrebbe essere un grosso problema... |
| arny63 |
Inserito il - 14/08/2024 : 16:23:52
Spero di non alimentari false speranze, in altri venditori la centralina e' data solo per il tsdz2 e tsdz2b |
| arny63 |
Inserito il - 14/08/2024 : 16:19:43
Immagine:
509,87 KB
Non so se e' un errore o no, ma qui la centralina di ricambio per il tsdz2b e tsdz8 e' la stessa, considerando che anche il torsiometro e' lo stesso, significa che il firmware di mbrusa forse funziona anche nel tsdz8
In questo modo puoi mettere la batteria da 36 volt |
| andrea 104KG |
Inserito il - 09/08/2024 : 20:58:15
Non funziona lo stesso perché la centralina ha un voltaggio di cut off, cioè spegne tutto per evitare danni alla batteria. Di solito sulle 48v il cut off è attorno ai 40v, quindi con un 36v carica ti si accende, va per poco tempo e poi quando la batteria scende di voltaggio si spegne tutto. Sul tsdz2 col firmware modificato si possono modificare i settaggi ma sul tsdz8 non credo. L'unica è cambiare centralina con una da 36v.. se si trova, non so. |
| Miura72 |
Inserito il - 09/08/2024 : 11:54:03
| ilfabius ha scritto:
Salve Ragazzi,
ho comprato un TSDZ8 48V 750W, avrei però adesso la necessità di farlo andare con una batteria da 36V.
Cosa devo fare? Attaccare la batteria 36V e funziona lo stesso oppure fare delle altre modifiche?
Grazie e buona giornata.
|
Aspetta gente piu competente di me ma io so che devi usare "se vuoi cucciare" la batt 36v devi usare un DC-DC Step Up pero asp la conferma di gente più competente di me |
| Miura72 |
Inserito il - 09/08/2024 : 11:50:05
Barba guarda che ilfabius ha scritto che sta usando un TSDZ8 48V 750W e vuole sapere come alzare la batteria da 36V a 48V Forse deve usare un Step up DC DC |
| Barba 49 |
Inserito il - 09/08/2024 : 08:57:07
Devi acquistare una centralina da 36V-500W originale Bafang e poi montarla al posto della tua, non ci sono altri metodi per far funzionare un BBS da 48V con batteria daq 36V...
Naturalmente avrai una potenza inferiore a quella originale (900W contro 1200W) ma in compenso la bici sarà molto più "pedalabile" con la modifica. |
| ilfabius |
Inserito il - 09/08/2024 : 08:34:10
Salve Ragazzi,
ho comprato un TSDZ8 48V 750W, avrei però adesso la necessità di farlo andare con una batteria da 36V.
Cosa devo fare? Attaccare la batteria 36V e funziona lo stesso oppure fare delle altre modifiche?
Grazie e buona giornata. |
| andrea 104KG |
Inserito il - 02/08/2024 : 23:48:29
Complimenti, bel lavoro e grazie delle impressioni... prima o poi lo prenderò ma mi dispiace smontare i 2 tsdz2 che ho adesso che anno ancora un anno e mezzo... ma tanto prima o poi si rompono |
| Marco141070 |
Inserito il - 31/07/2024 : 20:47:04

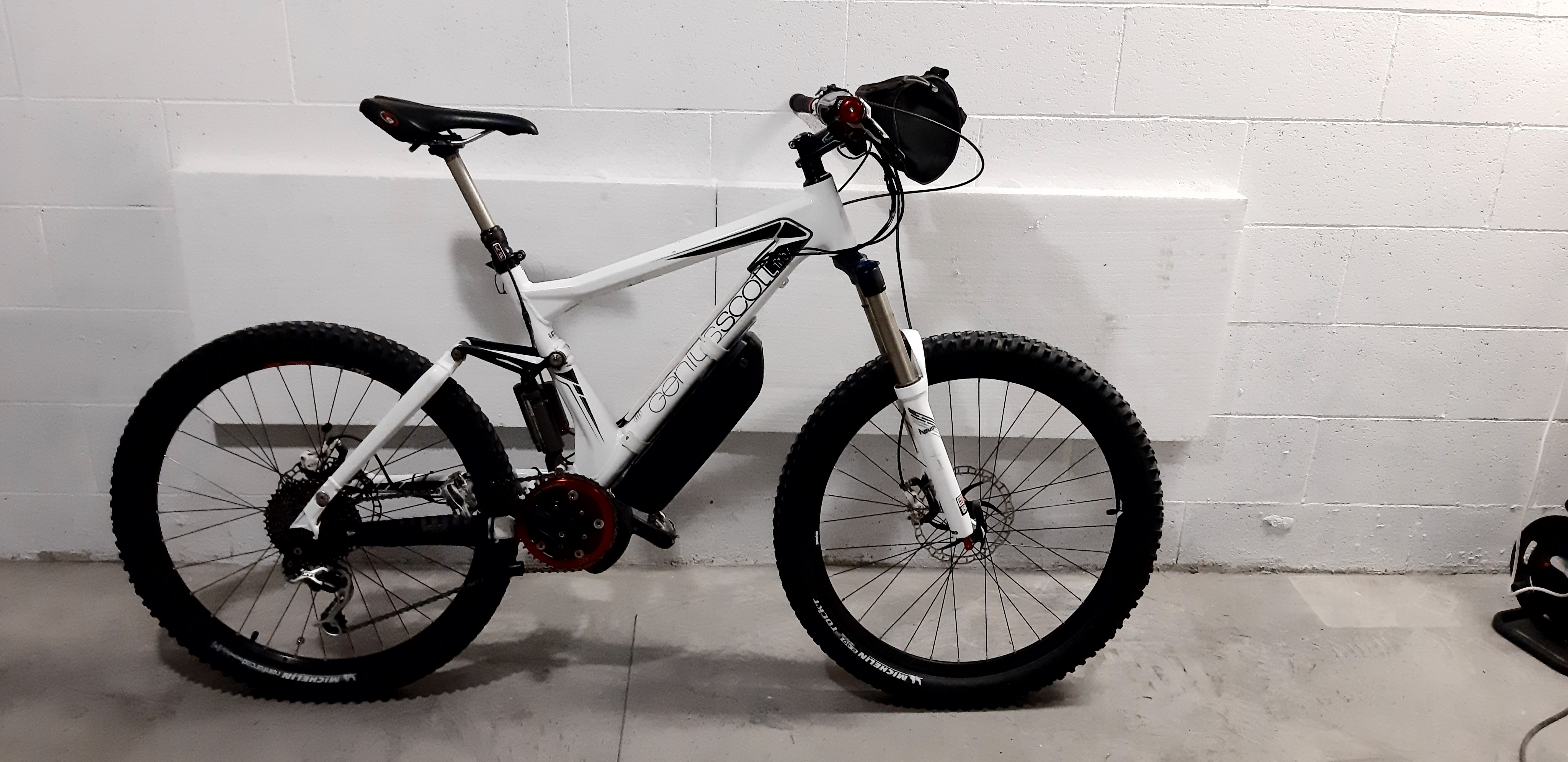

Ne approfitto per presentare me e la mia MTB elettrificata prima con TSDZ2 R (versione 48V 500W con paracolpi) ora con TSDZ8 750W. Un cambio fatto in seguito al guasto del torsiometro avvenuto dopo un paio di mesi da un allagamento che aveva sommerso anche la bici e visto che già di suo il TSDZ2 non è proprio robusto e tutte le migliorie decantate dal nuovo modello ne ho approfittato, Spesa 420 euro su amazon (esaurito) nella unica versione con Display EKD01, leve freno e acceleratore (questi 2 non montati).
Telaio della bici un vecchio carnielli Twentynineer a cui ho montato un 12V 11-51 e corona da 38, una forcella ad aria, freni idraulici con disco 210 anteriore e 180 posteriore e manubrio largo ... forse non si poteva cambiare altro.
![]() ![]()
TSDZ2: è stato un buon compagno per 3 anni e circa 6000 km con i suoi difetti conosciutissimi quali manutenzione continua, rumore e quella disastrosa linea catena.
TSDZ8: si non ci sono più i difetti della prima versione, in primis la linea catena che con un 12V era davvero disastroso. Non ho ancora completato il montaggio, mancano un paio di particolari ma ho già fatto un piccolo test di 20 km e devo dire che non fa rimpiangere nulla del vecchio. Se vi divertite con il TSDZ2, con la nuova versione vi verrà un sorriso abbagliante che faticherete togliervi. Un difetto lo ha, corona 44T (al momento tengo quella vista anche la potenza decisamente superiore) è brutta. Serve assolutamente un guidacatena, alla prima buca si rischia di doversi fermare a rimettere su la catena.
PS, appena scopro come mettere le foto ve la mostro pure .... la bici ... certo non è bella comi i due capolavori prima........
Immagine:
438,11 KB
Immagine:
126,23 KB
Immagine:
174,06 KB
Immagine:
174,82 KB
Immagine:
176,49 KB
Immagine:
171,66 KB |
| giovi61 |
Inserito il - 09/05/2024 : 10:29:01
e dimenticavo .... complimenti a Muinos che ha realizzato delle bellissime personalizzazioni delle sue bici!!! |
| giovi61 |
Inserito il - 09/05/2024 : 10:25:55
Ciao ragazzi,
ho un motore tsdz2 che purtroppo è andato e vorrei sostituirlo. Sono incuriosito da questo nuovo motore TSDZ8 e vorrei sapere se il firmware è sostituibile con quello di mbrusa , soprattutto per poter tenere la bici "in regola" con la potenza/velocità quando si va su strada. Sapete dirmi qualcosa in proposito? |
| muinos |
Inserito il - 28/04/2024 : 20:42:48
Immagine:
7051,29 KB
Provate le nuove LG 21700 con 28 celle raggiunti i 600w/h 52v.. addio 18650 |
| muinos |
Inserito il - 28/04/2024 : 18:49:09
Immagine:
6450,9 KB |
| tarmax |
Inserito il - 09/04/2024 : 10:04:59
Ho un dubbio banale su questo motore, che per le poche prove che ho fatto va molto bene, la sensazione di guida è molto più fluida di un tsdz2 con fw originale.
La questione è come tenerlo fermo al telaio; io uso un trike e questo motore non ha lo stesso sistema di bloccaggio del tsdz2 (che era grezzo ma funzionava), mi si sposta in alto, la sola pressione delle piastre di serraggio non lo tiene fermo. Pensavo di realizzare una staffa da fascettare sul tubo principale. Avete qualche esperienza con trike o similia?
Massimo |
| muinos |
Inserito il - 09/04/2024 : 08:20:01
A quanto pare i nuovi motori hanno un sw aggiornato che va a peggiorare la risposta sul pedale specialmente in partenza, e al posto del walk si attiva l’acceleratore.
Era perfetto alla prima versione anche se il walk aveva un tiro fisso e non si calibra in base al rapporto. |
| Marcoermejo |
Inserito il - 28/03/2024 : 12:03:43
Ad esempio questo:
https://it.aliexpress.com/item/1005006422544561.html?src=google&src=google&albch=shopping&acnt=494-037-6276&slnk=&plac=&mtctp=&albbt=Google_7_shopping&albagn=888888&isSmbAutoCall=false&needSmbHouyi=false&albcp=19213868044&albag=&trgt=&crea=it1005006422544561&netw=x&device=c&albpg=&albpd=it1005006422544561&gad_source=1&gclid=Cj0KCQjwqpSwBhClARIsADlZ_TlFypiCgC-arG6viIiikPSDBGR8IzfRiyyitTC6rrfZoMWXJX_aTFAaAmm9EALw_wcB&gclsrc=aw.ds&aff_fcid=5bfba970ecb942fc9f00ca5a2b04b7c9-1711623669220-09749-UneMJZVf&aff_fsk=UneMJZVf&aff_platform=aaf&sk=UneMJZVf&aff_trace_key=5bfba970ecb942fc9f00ca5a2b04b7c9-1711623669220-09749-UneMJZVf&terminal_id=11c096d830db437db71995f298560bce&afSmartRedirect=y
| tarmax ha scritto:
non sapevo che il tsdz2 fosse anche a 8 pin.
mi cerco un adattatore.
grazie
|
|
| tarmax |
Inserito il - 25/03/2024 : 08:58:46
non sapevo che il tsdz2 fosse anche a 8 pin.
mi cerco un adattatore.
grazie |
| muinos |
Inserito il - 25/03/2024 : 08:56:19
| tarmax ha scritto:
Scusate se torno sull'argomento display.
Ma com'è possibile montare sul tsdz8 un display del tsdz2?
il primo ha un connettore tondo a 8 pin il secondo più piccolo con solo 6 pin. Avete per comprato di due connettori e fatto un taglia e cuci?
|
Il tsdz8 per ora è’ solo 8 pin, il tsdz2 a 6 e 8 pin, ma esistono cavi adattatori che vendono su AliExpress sia sciolti che con vari display.
L’adattatore da 8 a 6 pin esce con un’attacco display e l’altro per acceleratore. |
| tarmax |
Inserito il - 25/03/2024 : 08:44:22
Scusate se torno sull'argomento display.
Ma com'è possibile montare sul tsdz8 un display del tsdz2?
il primo ha un connettore tondo a 8 pin il secondo più piccolo con solo 6 pin. Avete per comprato di due connettori e fatto un taglia e cuci? |
| muinos |
Inserito il - 19/03/2024 : 10:47:29
A quanto pare i nuovi motori hanno un sw aggiornato che va a peggiorare la risposta sul pedale specialmente in partenza, e al posto del walk si attiva l’acceleratore.
Era perfetto alla prima versione anche se il walk aveva un tiro fisso e non si calibra in base al rapporto. |
| muinos |
Inserito il - 19/03/2024 : 10:43:37
| swimma ha scritto:
Ciao, avrei da chiederti una info. Il TSDZ8, lo hai preso preimpostato a 750W o qualche modello ribassato?
|
L’ho preso impostato a 750w.
|
| swimma |
Inserito il - 16/02/2024 : 07:22:17
Ciao, avrei da chiederti una info. Il TSDZ8, lo hai preso preimpostato a 750W o qualche modello ribassato? |
| muinos |
Inserito il - 29/01/2024 : 19:58:37
ne cercavo uno io,per un motore prima serie ma sembra introvabile |
| Maurobike |
Inserito il - 23/01/2024 : 17:14:26
Se a qualcuno serve l'albero pedali ho trovato questo sito che lo vende, mannaggia averlo scoperto prima non avrei comprato tutto l'assieme col torsiometro quando mi si è rotto.
https://tecnobicielettrica.it/collections/ricambi-tongsheng/products/albero-pedali-motore-tsdz2?variant=40187630944334 |
| andrea 104KG |
Inserito il - 20/01/2024 : 21:33:13
Grazie! pdf molto bello! Il motore è un misto di nuovo/vecchio, speriamo sia più affidabile, ad occhio sembra di si... Peccato per l'alberino dei pedali, qualcosa di più robusto non stonava, ma ci accontentiamo |
| muinos |
Inserito il - 20/01/2024 : 09:48:36
Molto Molto interessante, visto che non si trovano ancora ricambi mi sono esentato da aprirlo.
Sbalordito da quanto va bene, attendo di provare quello del mio amico per capire se è fortuna o una svolta. |
| mbrusa |
Inserito il - 20/01/2024 : 09:07:06
Sul sito di un rivenditore polacco ho trovato questo documento con TSDZ8 smontato.
Allegato:  Smontaggio del motore Tongsheng TSDZ8.pdf
736,66 KB |
| Marcoermejo |
Inserito il - 18/01/2024 : 15:45:34
Ottimo, grazie!
| muinos ha scritto:
La 40 con il 51 finale sale su muri da ribaltamento con una facilità disarmante, a parte un paio di volte mai usata la 51. La piastra essendo su misura e posizionata con la miglior linea catena ma il motore nel vano si può spostare come si vuole.
Immagine:
2305,78 KB
Immagine:
2135,02 KB
|
 |
| muinos |
Inserito il - 17/01/2024 : 22:13:53
La 40 con il 51 finale sale su muri da ribaltamento con una facilità disarmante, a parte un paio di volte mai usata la 51. La piastra essendo su misura e posizionata con la miglior linea catena ma il motore nel vano si può spostare come si vuole.
Immagine:
2305,78 KB
Immagine:
2135,02 KB |
]
