I nostri motori “ciclistici” sono “motori a corrente continua a magneti permanenti” e sono basati sull’utilizzo di calamite (che si chiamano tecnicamente magneti permanenti)
Si sa che due calamite si attirano o si respingono quando vengono poste una vicina all’altra, a seconda delle polarità
Un altro fenomeno che si sfrutta in questi motori è quello per cui una bobina alimentata da una corrente diventa una calamita

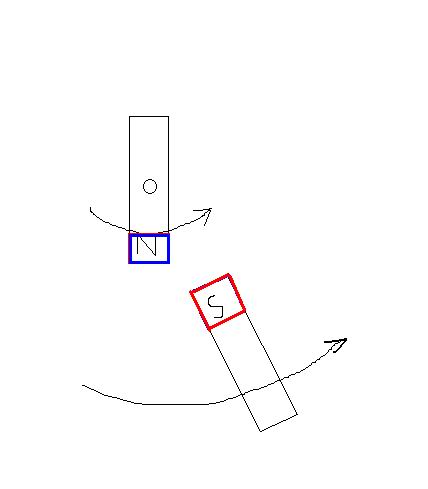

Se montiamo una calamita su un perno che le permette di girare e le affacciamo un’altra calamita che teniamo in mano,
la calamita girevole cercherà di attaccarsi alla calamita che abbiamo in mano
Se noi spostiamo la mano (e la nostra calamita), quella sul perno cercherà di seguirla e ruoterà
Immagine:
9,3 KB

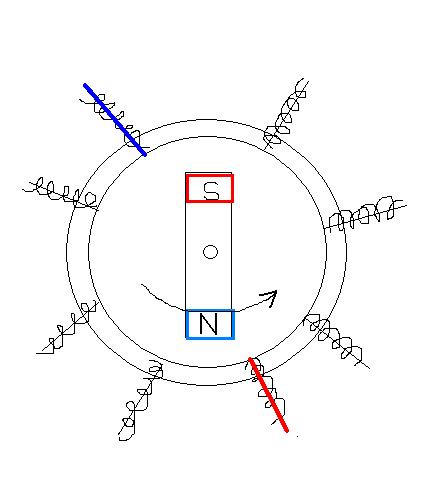

Se invece di tenere in mano una calamita e farla girare, mettiamo a raggiera una serie di bobine (non più calamite) e diamo corrente ora ad una ora all’altra in sequenza, la calamita fissata sul perno ruoterà, cercando ogni volta di attaccarsi alla bobina alimentata dalla corrente
Ed ecco fatto il motore !
Immagine:
22,34 KB
Questo è il funzionamento dei “brushless” cioè “senza spazzole”
Per far funzionare un tale motore non solo in teoria, occorrono dei sensori che sentono la posizione della calamita fissata sul perno e che lo comunicano ad una centralina elettronica che manda corrente alla bobina “giusta”
In realtà si mettono molte calamite esterne e molte bobine rotanti, per rendere i motori più piccoli e leggeri e per farli andare più veloci o realizzarli con coppie più elevate
E la scheda elettronica alimenta generalmente tre gruppi di bobine distinti
Una bella complicazione !
Ma ….
quando inventarono i motori a corrente continua, l’elettronica non l’avevano ancora inventata
Per questo il funzionamento dei motori “prima delle schede elettroniche” era rovesciato rispetto a quanto detto

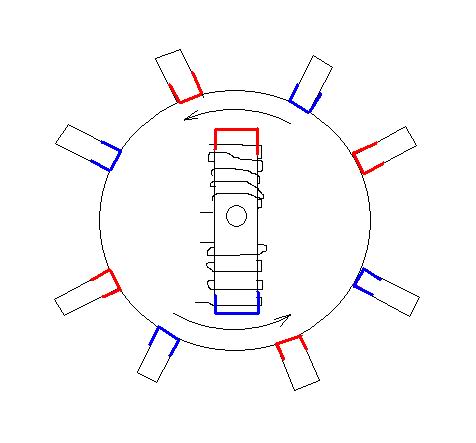

Ovvero misero all’esterno, fisse, le calamite (con le polarità alternate) e fecero una bobina che ruotava sul perno
Immagine:
19,26 KB
In questo caso, continuando a cambiare il senso della corrente attraverso alla bobina, si può far in modo che la bobina stessa sia attratta sempre dalla calamita successiva, così il motore gira
Per portare corrente a questa bobina che ruota, non si possono certo usare dei fili e così inventarono le “spazzole”
Cioè delle piastrine che ruotavano con il motore su cui si appoggiavano due pezzetti di carbone (fissi) che portavano, strisciando, la corrente alla bobina

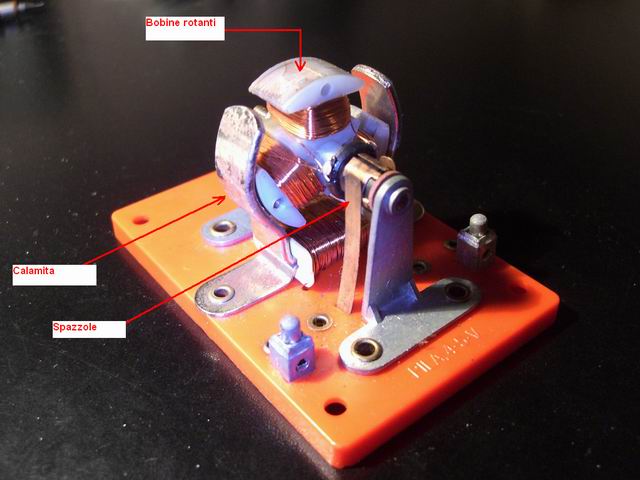

Mettendo molte di queste piastrine si può ottenere come una serie di interruttori che vengono azionati dalla rotazione del motore stesso, in modo da dare sempre la corrente giusta (e perciò ottenere la polarità corretta) alla bobina
Immagine:
41,76 KB
Questo sistema, che sembra più complicato, è in realtà costruttivamente abbastanza semplice da realizzare
Ed ha il pregio di costare poco (rispetto all’insieme motore+sensori+centralina dei brushless) per cui questi motori continuano ad essere molto utilizzati; ad esempio nelle automobili: per i tergicristalli e le ventole
Sulle biciclette elettriche, i motori a spazzole sono praticamente stati soppiantati dai brushless che hanno caratteristiche di miglior spunto e di maggiori possibilità di regolazione
E che … non hanno spazzole da cambiare periodicamente
Un’altra cosa: i motori come li ho indicati sono quelli montati “centrali” che hanno un alberino che fa ruotare un ingranaggio (come quello qui sotto)
Immagine:
11,97 KB

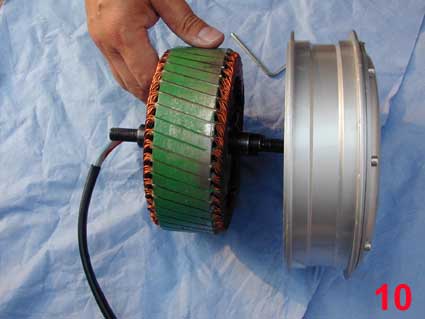

I motori “al mozzo” sono diversi, non come principio, ma come realizzazione perché è la parte esterna che ruota (collegata ai raggi) mentre il perno è immobile e fissato ai forcellini del telaio

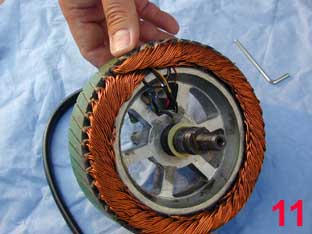

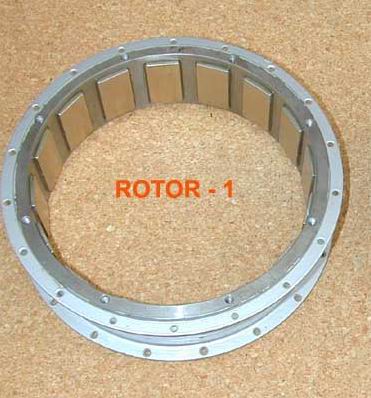

Perciò i magneti sono disposti all’esterno (e girano con la ruota) e le bobine sono all’interno (e sono fisse)
Immagine:
27,57 KB
Immagine:
34,7 KB
Immagine:
26,7 KB
Immagine:
196,34 KB
[i disegni – e si vede – sono miei ; le foto sono: una mia e le altre tratte dal sito della Crystalyte Europe]
|
