 Inserito il - 29/07/2012 : 15:53:56
|
salve a tutti, lanmia elettrificazione è quasi terminata' manca solo da installare il motore, un crystalite 209 su cerchio da 20....ma i raggi? dai conti che ho fatto mi servirebbero da 102 mm per fare una raggiatura radiale' vi sembra plausibile? il motore ha un diametro di 183 mm e le flange distanti circa 40 mm. per quanto riguarda l erd del cerchio a parete singola la fettuccia da sarta mi da 390 mm ... plausibile?
nella malaugurata ipotesi che le mie misure siano corrette dove potrei trovare questi raggiacci?
|
|
|
Barba 49
Utente Master
Toscana
36127 Messaggi |
Inserito il - 29/07/2012 : 16:44:08
|
Non mi torna il diametro interno del cerchio, se non erro quelli da 20" sono da 500mm... Sei sicuro di aver misurato bene???
390mm sembra la misura di un cerchio da 16"!!!  |
 |
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 29/07/2012 : 17:47:23
|
| mi pare che la misura standard del cercio sia 406 |
|
|
|
Barba 49
Utente Master
Toscana
36127 Messaggi |
Inserito il - 29/07/2012 : 23:14:24
|
Hai perfettamente ragione, hai specificato chiaramente che 390 è la misura interna del cerchio...
I raggi vanno da 102mm, vediamo se qualcuno sa dove trovarli, anche io faccio un giro sui siti che conosco.  |
|
|
|
paolofrancescorossi
Utente Senior
Lombardia
1174 Messaggi |
Inserito il - 29/07/2012 : 23:21:58
|
| so che alcedo è in grado di farli su misura. |
Nessuno gli disse che era impossibile e lui lo fece |
|
|
|
MilleMiglia
Utente Master
Liguria
6758 Messaggi |
Inserito il - 30/07/2012 : 01:12:45
|
| Ecopolis |
In Vino Rident Omnia |
|
|
|
AlexSv
Utente Master
Liguria
2430 Messaggi |
Inserito il - 30/07/2012 : 01:58:21
|
| Hibike vende i sapim che mi pare si trovino dai 100mm in su ! |
Bixy Urban Cruiser - corretta con SWXH@8SLi-ion18650-11Ah km.percorsi:1000
HardVolt - messa a riposo dopo 4000km.
Born2ride 16" N.1 con cryst209sensorless@8sNanotech + Born2ride 16" N.2 -> Pedalare !!!
Sub Minivelo - Small Urban Bike ... now with SWXK :)
Ciocodream: l'unica bipa al mondo color Nesquik, ora in versione Tourist 24V
Hai hai hai tanta voglia di pedalare ! :p - Eqxduro FS versione "AM"
853...neonata con cryst406@14s38120 km.percorsi bipa:900 batteria:4900
Aka Ridimensionatore MaScarato ! |
|
|
|
alex_audi
Utente Master
Emilia Romagna
2303 Messaggi |
Inserito il - 30/07/2012 : 11:19:30
|
hibike mi ha appena tirato il pacco proprio sui raggi non comprarli li almeno per ripicca
mi ha tenuto un mese ad aspettarli e non gli sono mai arrivati ho annullato l ordine
ora fanno fatica a ridarmi i soldi. Per favore non prenderli da loro anche se a te andasse tutto bene non lo meritano.
|
|
|
|
frankpastello
Utente Attivo
Lazio
857 Messaggi |
Inserito il - 30/07/2012 : 11:42:24
|
| isd88 hai provato alla snia (centro sociale con ciclofficina)come ti ho consigliato quando ci siamo incontrati? |
frankpastello
|
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 30/07/2012 : 12:04:44
|
la snia se ne parla a settembre da quelli che ho capito, sabato sono andato alla ciclofficina del gazometro e li hanno la rullatrice ma la signorina dicr che la testa rullante è andata... domani torno a roma e vedo se qualcunaltro è in possesso del fatidico oggetto.
in compenso ho assemblato i 2 kit e funzionano abbastanza bene sia con il motore geared che gearless, e tutto rigorosamente sensorless! |
|
|
|
frankpastello
Utente Attivo
Lazio
857 Messaggi |
Inserito il - 30/07/2012 : 16:33:18
|
| mmm.... setirò un mio amico che ci sta tutti i lun e gio sera, se gli va bene ti fdaccio avere il suo numero e lo chiami. A presto |
frankpastello
|
|
|
|
paolofrancescorossi
Utente Senior
Lombardia
1174 Messaggi |
Inserito il - 31/07/2012 : 17:14:48
|
| Prova a sentire ecopolis-italia sul suo sito ha proprio la misura 102 mm |
Nessuno gli disse che era impossibile e lui lo fece |
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 31/07/2012 : 21:33:08
|
:O ecopolis ha i raggi sul sito? forse intendi asvea.... mi sa gli ho pure scritto ora ritento va
greazie dei consigli! |
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 31/07/2012 : 21:38:35
|
Piccola aggiunta: con questo calcolatore
http://www.bikeschool.com/tools/spoke-length-calculator/
ho ottenuto 119 mm per una raggiatura in prima (che preferirei rispetto alla radiale). Ed asvea (quindi ecopolis penso) da il set a 10 euro, sarebbe un sogno! |
|
|
|
paolofrancescorossi
Utente Senior
Lombardia
1174 Messaggi |
Inserito il - 31/07/2012 : 21:56:08
|
Non so se riesci a raggiare un motore da 180 28 fori in prima su di un cerchio da 20".
|
Nessuno gli disse che era impossibile e lui lo fece |
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 31/07/2012 : 22:09:50
|
| avevo lo stesso dubbio ma alcedo in persona mi ha detto che loro i bpm che sono da 180 mi raggiano in prima sul cerchio da 20! |
|
|
|
MilleMiglia
Utente Master
Liguria
6758 Messaggi |
Inserito il - 31/07/2012 : 22:11:33
|
| il Bpm però è 36 fori... |
In Vino Rident Omnia |
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 31/07/2012 : 22:51:46
|
| ottima osservazione, cambia qualvosa?? |
|
|
|
MilleMiglia
Utente Master
Liguria
6758 Messaggi |
Inserito il - 01/08/2012 : 07:33:34
|
| | :O ecopolis ha i raggi sul sito? forse intendi asvea.... |
Asvea = Ecopolis
| | ottima osservazione, cambia qualvosa?? |
| | Non so se riesci a raggiare un motore da 180 28 fori in prima su di un cerchio da 20". |
|
In Vino Rident Omnia |
|
|
|
maurice74
Utente Senior
Toscana
1408 Messaggi |
Inserito il - 01/08/2012 : 10:14:22
|
ragazzi...non provate a raggiare un motore da 36 fori su un cerchio da 28....ci sono passato anche io
dovete cercare il cerchio da 36....io il mio lo trovai in francia...
potete anche sentire questo tizio
http://www.pedalkraft.de/
ai tempi mi trovò ogni cosa (compreso i raggi giusti) |
-------------
E-Merc in fase di riparazione/upgrade (abus bordo - elettrificazione Bafang - batteria Dennj) |
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 01/08/2012 : 12:34:57
|
| tranquillo motore e cerchio sono da 28 fori, pero non so se posso raggiare in prima o devo accontentarmi della radiale... da cosa si capisce? |
|
|
|
Barba 49
Utente Master
Toscana
36127 Messaggi |
Inserito il - 01/08/2012 : 13:29:30
|
| Devi fare una simulazione anche con due soli raggi, anche di misura errata: Se simulando l'incrocio in 1° i raggi escono troppo inclinati dal foro previsto nel cerchio è meglio lasciar perdere, i fori non sono fatti per sostenere simili inclinazioni e i nipples si assesterebbero continuamente provocando allentamenti. |
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 01/08/2012 : 16:51:51
|
| grazie è proprio quello che ho intenzione di fare, certo prima devo capire come funziona l incrocio in prima :D google immagini sto arrivando! |
|
|
|
paolofrancescorossi
Utente Senior
Lombardia
1174 Messaggi |
Inserito il - 01/08/2012 : 17:18:58
|
| domanda da assoluto ignorante quale è la massima inclinazione accetabile ??? |
Nessuno gli disse che era impossibile e lui lo fece |
|
|
|
elettroneofita
Utente Attivo
Friuli-Venezia Giulia
999 Messaggi |
|
|
Barba 49
Utente Master
Toscana
36127 Messaggi |
Inserito il - 02/08/2012 : 00:05:00
|
| Per incrocio in prima si intende che qualsiasi raggio ne incrocia solo un altro durante il tragitto tra il mozzo (motore) e il cerchio. |
|
|
|
bepperaf
Utente Normale
Toscana
67 Messaggi |
Inserito il - 03/08/2012 : 18:22:56
|
ciao la discussione mi ha fatto riflettere sul fatto che le niples dei miei raggi sono disassate rispetto ai raggi come se fossero troppo inclinati.ho già dovuto cambiare tre raggi in due mesi e li ritiro spessissimo( 3/4 giorni) e mentre vado sento continuamente ticcchettio di raggi ho bici biamm. con batt. sulla canna e 9c al post.
che ne pensate? |
|
|
|
Barba 49
Utente Master
Toscana
36127 Messaggi |
Inserito il - 03/08/2012 : 20:20:49
|
Penso che tu abbia i raggi troppo incrociati! Se il raggio forma un angolo rispetto ai nipples devi diminuire il numero di incroci, altrimenti i raggi si stressano e si spezzano.
La soluzione ideale sarebbe quella di trovare cerchi con i fori già orientati nel senso di uscita dei raggi... |
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 03/08/2012 : 23:03:02
|
ho provato a raggiare ( in seconda penso ancora non capisco quale azione porta a quale incrocio :D) il mio crystalite su un 20 pollici ed ho ottenuto nipple che neanche girano nelle sedi. Sarebbe da provare in prima ma oltre a non sapere come si fa non ho neanche un raggio che ci possa entrare, mi rassegnero a raggiarla radiale...
PEr quanto riguarda il problema di bepperaf posta la tua configurazione attuale e magari una foto che vediamo ormai sto diventando esperto di raggi (tranne forse per quanto riguarda il come ottenere i diversi incroci :D) |
|
|
|
Barba 49
Utente Master
Toscana
36127 Messaggi |
Inserito il - 04/08/2012 : 01:27:33
|
isd88: La cosa che porta ad uno due o tre incroci è esclusivamente la lunghezza dei raggi!!!
Se hai i raggi della giusta lunghezza per fare un incrocio in seconda non puoi fare altro che quello, quando vai a raggiare il motore nel cerchio sei costretto a seguire la disposizione che ti impongono... |
|
|
|
bepperaf
Utente Normale
Toscana
67 Messaggi |
Inserito il - 04/08/2012 : 17:42:38
|
guardate un pò e ditemi che ne pensate
ho ritirato i raggi allentato l' amm.post.freno dietro solo con il freno motore per non stressare i raggi ma sento spesso gli scricchiolii di assestamento dei raggi
allego foto
Immagine:
70,64 KB
Immagine:
48,1 KB
Immagine:
39,94 KB
Immagine:
76,51 KB
Immagine:
67,87 KB |
|
|
|
bepperaf
Utente Normale
Toscana
67 Messaggi |
Inserito il - 04/08/2012 : 17:46:26
|
| non si aprono non so come fare forse le ho ridotte troppo |
|
|
|
bepperaf
Utente Normale
Toscana
67 Messaggi |
Inserito il - 04/08/2012 : 17:49:09
|
| comunque la mia conf è quella originale 9c raggiato in prima ( un solo incrocio) |
|
|
|
bepperaf
Utente Normale
Toscana
67 Messaggi |
Inserito il - 08/08/2012 : 21:12:04
|
oggi ho rotto un altro raggio li stò finendo
provo a reinserire le foto
volevo sapere se capita anche ad altri possessori di 9c
o sono io che non sò tirarli

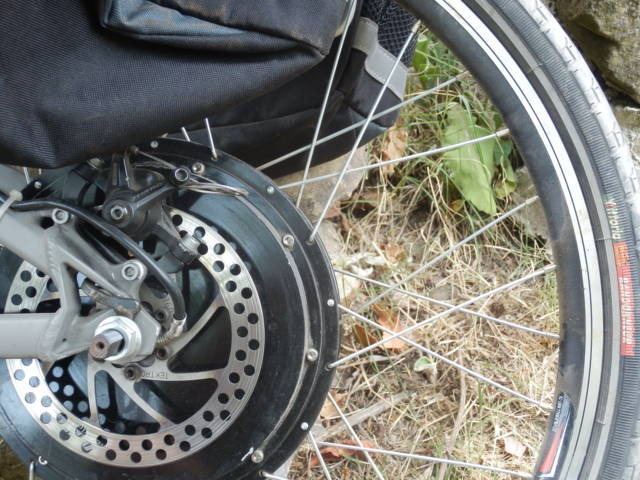

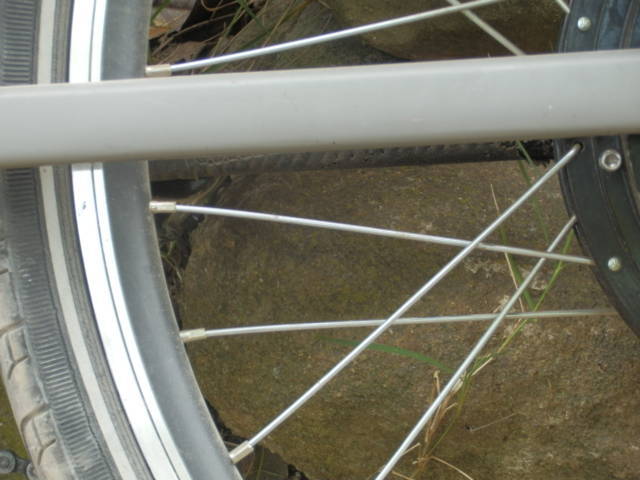

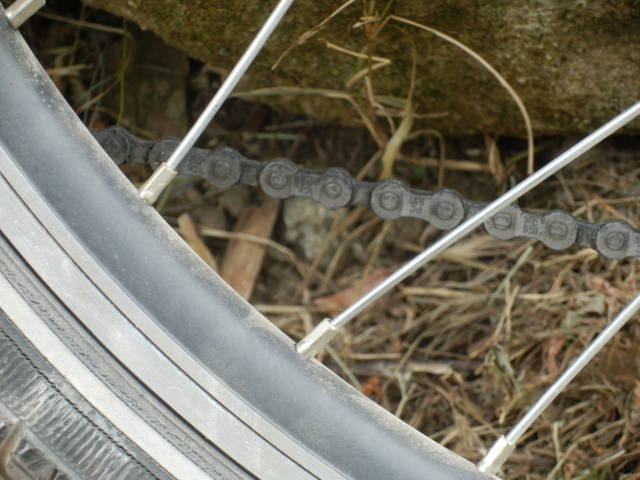

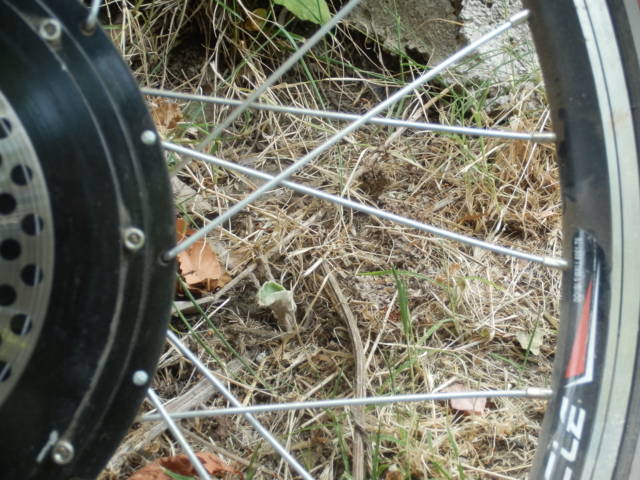

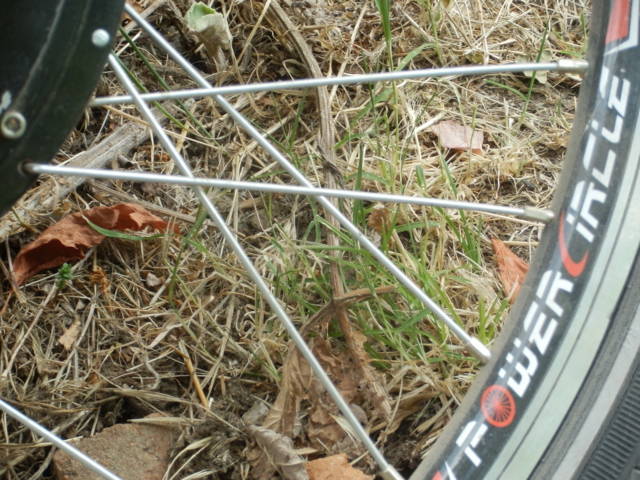

Immagine:
48,08 KB
Immagine:
67,85 KB
Immagine:
39,92 KB
Immagine:
76,49 KB
Immagine:
70,62 KB |
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 08/08/2012 : 22:41:35
|
| ho una raggiatura simile alla tua e alcuni raggi li ho filettati di persona alla snia con scarsi risultati quindi tengono poco ma non fanno rumore per niente... anzi sto messo peggio in quanto a inclinazione |
|
|
|
Barba 49
Utente Master
Toscana
36127 Messaggi |
Inserito il - 08/08/2012 : 22:59:04
|
La raggiatura è in prima, meno di così non puoi incrociarli, quindi puoi solo far registrare i raggi ad una persona del mestiere.
Se non lo hai mai fatto rischi di regolarli troppo tesi o troppo lenti, oppure uno diverso dall'altro.
Il tuo cerchio poi non ha i fori nemmeno leggermente orientati, quindi i nipples lavorano piuttosto male. |
|
|
|
bepperaf
Utente Normale
Toscana
67 Messaggi |
Inserito il - 08/08/2012 : 23:37:01
|
avevo notato fin da nuovo la strana piegatura fra raggio e niples
grazie per le risposte proverò a farli ritirare da un esperto ma mi domando se và fatto spesso devo portargli la ruota smontata e senza gomma
o lo può fare montata? |
|
|
|
Barba 49
Utente Master
Toscana
36127 Messaggi |
Inserito il - 09/08/2012 : 08:40:31
|
Chiaramente se gli porti la ruota smontata (non importa togliere il copertone) la cosa sarà per lui assai più semplice, visto che potrà piazzare il tutto nell'apposito sostegno, ma la cosa si può fare anche con la ruota montata.
Visto che oramai il cerchio e i nipples si sono assestati penso che un intervento di questo tipo possa durare molti chilometri, se invece noterai che il difetto persiste la cosa migliore sarà quella di cambiare il cerchio con uno di qualità migliore, la spesa è veramente abbordabile se hai un biciaio onesto!
|
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 09/08/2012 : 09:44:10
|
| ah quindi esistono cerchi a foro orientato? il mio è veramente al limite del disdicevole |
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 09/08/2012 : 12:14:25
|
direi che sto messo peggio io
[URL=http://imageshack.us/photo/my-images/834/32239343555461685107680.jpg/] [/URL]
Uploaded with [URL=http://imageshack.us]ImageShack.us[/URL] |
|
|
|
paolofrancescorossi
Utente Senior
Lombardia
1174 Messaggi |
Inserito il - 09/08/2012 : 12:27:09
|
| Non è un problema anche di nippli ??? mi spiego io sui mie motori ho nippli ALPINA (con i suoi raggi) che hanno la testa leggermente arrotondata e si accomodano molto bene nel cerchio aiutando l'orientamento del raggio i nippli delle ruote anteriori sono invece completamente piatti e quindi escono perfettamente perpendicolari al cerchio ... |
Nessuno gli disse che era impossibile e lui lo fece |
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 09/08/2012 : 12:52:26
|
| sicuramente, i nippli dello snia erano molto vari , ne ho scelti piu simili possibili ma effettivamente aluni sono piu tondi degli altri e si infilano meglio. comunque visto il carico irrisorio sulla ruota non mi preoccupa minimamente il problema per ora, anche stante la campanatura che ho fatto in 2 minuti ad occhio....mi preoccupa piu il torque arm in ferro dolce che si sta deformando, questa è la mi ragazza che parte sempre in 6 di acceleratore perche non è bona a cambiar marcia in movimento! |
|
|
|
Barba 49
Utente Master
Toscana
36127 Messaggi |
Inserito il - 09/08/2012 : 13:45:24
|
I Nipples sono tutti rotondi nella parte che lavora a contatto con il cerchio, certo che quelli di Isd88 escono proprio male!
Credo comunque che buona parte del problema stia nel diametro del foro, se i nipples entrano troppo precisi non riescono minimamente ad orientarsi, e in quel caso conviene allargare leggermente tutti i fori fino a quando il difetto scompare. |
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 09/08/2012 : 14:25:53
|
| questo è un protitopo diciamo, io vorrei dei buoni raggi da 2,5 di alcedo e questi sono oscenita da 2 (o 1.8 il mio calibro non è preceiso tanto..) filettati a mano con una rullatrice mezza andata.... su un cerchio stra usato. Dove potrei trovare un cerchio di buona fattura? |
|
|
|
Barba 49
Utente Master
Toscana
36127 Messaggi |
Inserito il - 09/08/2012 : 23:36:30
|
| I cerchi li puoi trovare da un ciclista, magari ordinando quello che ti serve, oppure da www.gambacicli.it o ancora su altri siti online o su eBay. |
|
|
| |
