| Autore |
 Discussione  |
|
aspes
Utente Senior
1334 Messaggi |
 Inserito il - 11/11/2017 : 19:41:33
|
Pel me ci sono degli appositi ingegneli cinesi appostati con il tladuttole ,
su qualsiasi forum dove c'emtli l'elettlonica,
che lealizzano immediatamente qualsiasi cilcutito che capiscono che è lichiesto...
|
Modificato da - aspes in data 11/11/2017 19:42:44 |
 |
|
|
emme51
Utente Attivo
Campania
797 Messaggi |
Inserito il - 11/11/2017 : 20:54:58
|
    |
Frisbee euro 7 tour mmx, Original 5 muscolare & frame bag, Mtb Colnago Fantastic muscolare |
|
|
|
bradipo82
Utente Normale
83 Messaggi |
Inserito il - 11/11/2017 : 23:44:10
|
| aspes ha scritto:
Pel me ci sono degli appositi ingegneli cinesi appostati con il tladuttole ,
su qualsiasi forum dove c'emtli l'elettlonica,
che lealizzano immediatamente qualsiasi cilcutito che capiscono che è lichiesto...
|
Tu ci scherzi, è da mesi che cerco qualcosa del genere non trovando nulla. Oggi facendo la solita ricerca "spot welder" su aliexpress, son venuti fuori questi circuiti.
C'è poco da dire, i Cinesi sono geniali, avranno visto i numerosi video su YouTube di gente che costruisce queste puntatrici ed hanno intuito il business.
Nella descrizione parla esattamente di controller per puntatrici con trasformatore di microonde! |
|
|
|
bija
Utente Attivo
Marche
850 Messaggi |
Inserito il - 13/11/2017 : 18:31:38
|
...ho ordinato le 2/3 cose che servono per questa economicissima puntatrice..... (https://www.youtube.com/watch?v=o1NFbchHeM8&feature=youtu.be)
Vi farò sapere se funziona o è una bufala!!!! |
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte |
|
|
|
aspes
Utente Senior
1334 Messaggi |
Inserito il - 13/11/2017 : 20:07:45
|
Interessante quella puntatrice in versione "francescana"
A parte la batteria,in sintesi, come componenti ci vuole poi solo un un relè a 12 V ed un pulsante NA
Tutto sta nel dare chiudere ed aprire il contatto piu' velocemente possibile.
Per sicurezza, bisognerebbe forse aggiungere un qualcosa che possa staccare l'alimentazione nel caso la sfiga voglia che si incastrino i contatti del pulsante o quelli del relè, tipo un "fungo" di sicurezza,
e poi la battera va messa in qualche contenitore
Chissà quanto dura a batteria, con quei micro- cortocircuiti continui,
Se non si scassa subito, ma si riesce a fare un assemblaggio intero di celle,
sarebbe quasi conveniente.
|
|
|
|
bija
Utente Attivo
Marche
850 Messaggi |
Inserito il - 13/11/2017 : 20:13:52
|
| aspes ha scritto:
Interessante quella puntatrice in versione "francescana"
A parte la batteria,in sintesi, come componenti ci vuole poi solo un un relè a 12 V ed un pulsante NA
Tutto sta nel dare chiudere ed aprire il contatto piu' velocemente possibile.
Per sicurezza, bisognerebbe forse aggiungere un qualcosa che possa staccare l'alimentazione nel caso la sfiga voglia che si incastrino i contatti del pulsante o quelli del relè, tipo un "fungo" di sicurezza,
e poi la battera va messa in qualche contenitore
Chissà quanto dura a batteria, con quei micro- cortocircuiti continui,
Se non si scassa subito, ma si riesce a fare un assemblaggio intero di celle,
sarebbe quasi conveniente.
|
..behh.... io ho ordinato anche il temporizzatore che nel video viene consigliato (vedremo poi se il minimo del tempo impostabile è già troppo elevato) e di sicuro non usero una batteria nuova ma una batteria auto di recupero capace dei 200A richiesti di spunto (mi sembra di aver capito che i 200A di spunto della batteria siano la cosa più importante, né di più, né di meno!). |
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte |
|
|
|
bradipo82
Utente Normale
83 Messaggi |
Inserito il - 05/12/2017 : 07:27:19
|
Video recensione di uno di questi circuiti di controllo per puntatrice da microonde https://youtu.be/Mo7Up8RRn7o
Mi sembra ottimo.. |
Modificato da - bradipo82 in data 05/12/2017 07:28:57 |
|
|
|
aspes
Utente Senior
1334 Messaggi |
Inserito il - 08/12/2017 : 10:32:27
|
| bradipo82 ha scritto:
Video recensione di uno di questi circuiti di controllo per puntatrice da microonde https://youtu.be/Mo7Up8RRn7o
Mi sembra ottimo..
|
Ciao,
molto interessante.
A parte questo, pensavo,
una curiosità, della serie famolo strano,
ma un temporizzatore e regolatore di potenza, del genere,
---per caso-- non si potrebbe usare >>>sul primario <<< di una normalissima saldatrice ad arco,
e farla diventare una puntatrice soft per celle? |
Modificato da - aspes in data 08/12/2017 10:41:57 |
|
|
|
Barba 49
Utente Master
Toscana
36212 Messaggi |
Inserito il - 08/12/2017 : 14:46:45
|
| @Aspes: Purtroppo le tensioni in gioco sono troppo elevate, mentre il secondario riavvolto di un trasformatore per microonde lavora a pochi Volt una saldatrice ad arco viaggia ad oltre 48V di tensione: Oltretutto è ovvio che lavorando a tensione elevata una saldatrice ad arco non è tenuta ad erogare grandi correnti, siamo sui 150-200A contro i 7-800A necessari per appuntare le strip di nichel da 0,2mm di spessore: Io uso un Arduno collegato ad una batteria da avviamento per auto, ma se voglio saldare bene devo usarne una da 80-90Ah in grado di dare 700A di scarica istantanea, altrimenti ciccia!!! |
|
|
|
bija
Utente Attivo
Marche
850 Messaggi |
Inserito il - 08/12/2017 : 18:33:38
|
| Barba 49 ha scritto:
@Aspes: Purtroppo le tensioni in gioco sono troppo elevate, mentre il secondario riavvolto di un trasformatore per microonde lavora a pochi Volt una saldatrice ad arco viaggia ad oltre 48V di tensione: Oltretutto è ovvio che lavorando a tensione elevata una saldatrice ad arco non è tenuta ad erogare grandi correnti, siamo sui 150-200A contro i 7-800A necessari per appuntare le strip di nichel da 0,2mm di spessore: Io uso un Arduno collegato ad una batteria da avviamento per auto, ma se voglio saldare bene devo usarne una da 80-90Ah in grado di dare 700A di scarica istantanea, altrimenti ciccia!!!
|
scusa Barba... ma nel video che ho allegato sopra si vede che la batteria salda con i 200A della yuasa e sembrano sufficenti per una buona saldatura. Tu invece parli di 7/800A ... molti di più quindi.....
|
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte |
|
|
|
Barba 49
Utente Master
Toscana
36212 Messaggi |
Inserito il - 08/12/2017 : 19:50:44
|
Provare per credere, le saldatrici più scrause in vendita su eBay a 230Euro saldano con almeno 700A, altrimenti devi usare le strip in acciaio (niente nichel) e con spessori adatti solo per batterie a bassa corrente di uscita, tipo bici legale da passeggio...
Io uso questo: http://www.instructables.com/id/DIY-Arduino-Battery-Spot-Welder/ e posso garantirti che con una batteria da meno di 60Ah (quindi 540A di scarica istantanea) non si salda il nichel da 0,15mm, figurarsi quello da 0,20mm...
Fai un giro su eBay e guarda le caratteristiche delle "Spot welder" cinesi, sono tutte attorno agli 800A di corrente, infatti spesso fanno saltare l'impianto di casa!!!
PS) Come ho scritto decine di volte lasciate perdere i filmati su Youtube, sono a dir poco ottimistici: Certo, con una batteria da 200A di picco allungando NOTEVOLMENTE il tempo di impulso la saldatura la ottieni, ma a scapito del surriscaldamento del fondello della cella, quindi a quel punto tanto vale saldare a stagno! Poi gli elettrodi del filmato sono ridicolmente sottili, e anche i cavi che devono essere da almeno 16mm quadrati di sezione.
|
Modificato da - Barba 49 in data 08/12/2017 19:57:23 |
|
|
|
bradipo82
Utente Normale
83 Messaggi |
Inserito il - 17/12/2017 : 22:30:02
|
Scusate, ma voi che utilizzate queste saldatrici fatte in casa, che potenza avete sul contatore?
Oggi ho fatto dei test con Arduino e trasformatore.
Il risultato delle saldature non è stato soddisfacente. Le puntatore erano superficiali. Ma, tralasciando questo(probabilmente i puntali non sono buoni).
Il vero problema è che durante il test, una volta è saltato il magneto termico all'ingresso, ed un altra volta, mi ha fatto una fiammata vicino la presa.staccando di nuovo magnetotermico. A casa ho 3kw |
Modificato da - bradipo82 in data 17/12/2017 22:31:11 |
|
|
|
rio9210
Utente Medio
Veneto
346 Messaggi |
Inserito il - 17/12/2017 : 23:50:11
|
| Barba 49 ha scritto:
Provare per credere, le saldatrici più scrause in vendita su eBay a 230Euro saldano con almeno 700A, altrimenti devi usare le strip in acciaio (niente nichel) e con spessori adatti solo per batterie a bassa corrente di uscita, tipo bici legale da passeggio...
Io uso questo: http://www.instructables.com/id/DIY-Arduino-Battery-Spot-Welder/ e posso garantirti che con una batteria da meno di 60Ah (quindi 540A di scarica istantanea) non si salda il nichel da 0,15mm, figurarsi quello da 0,20mm...
Fai un giro su eBay e guarda le caratteristiche delle "Spot welder" cinesi, sono tutte attorno agli 800A di corrente, infatti spesso fanno saltare l'impianto di casa!!!
PS) Come ho scritto decine di volte lasciate perdere i filmati su Youtube, sono a dir poco ottimistici: Certo, con una batteria da 200A di picco allungando NOTEVOLMENTE il tempo di impulso la saldatura la ottieni, ma a scapito del surriscaldamento del fondello della cella, quindi a quel punto tanto vale saldare a stagno! Poi gli elettrodi del filmato sono ridicolmente sottili, e anche i cavi che devono essere da almeno 16mm quadrati di sezione.
|
Quoto Barba, con una batteria da 54Ah dovevo utilizzare tempi molto lunghi per il nichel da 0,2mm (si fa per dire...15ms), poi ho preso una Raylite Nano EFB da 102Ah e la musica è cambiata. La "tragedia" è stata cercare di saldare le strisce di nichel sul negativo in ottone/rame di alcune celle protette per ricellare la batteria di un aspirapolvere portatile: non c'è stato verso, ho dovuto saldare i negativi a stagno e solo i positivi con la saldatrice simil-Arduino. |
"Una volta ho chiesto a Dio una bicicletta, ma sapevo che Dio non agiva in quel modo.
Allora, ne ho rubata una e ho chiesto a Dio di perdonarmi." - Emo Philips |
|
|
|
Barba 49
Utente Master
Toscana
36212 Messaggi |
Inserito il - 18/12/2017 : 11:52:18
|
Quoto, l'orttone e altre leghe di rame non si appuntano, ma in compenso si saldano benissimo a stagno...
Quanto alle batterie da usare con Arduino occorre considerare che le piombo da avviamento lavorano al massimo sui 9C di corrente di picco, quindi una batteria da avviamento da 70A come quella che uso di solito eroga "solo" 630A di spunto... |
|
|
|
bradipo82
Utente Normale
83 Messaggi |
Inserito il - 18/12/2017 : 15:46:17
|
Scusate, io volevo capire se chi ha la saldatrice con trasformatore di microonde ha problemi con l'impianto elettrico standard da 3kw.
O se sto sbagliando io qualcosa. |
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
Inserito il - 18/12/2017 : 16:27:54
|
| bradipo82 ha scritto:
Scusate, ma voi che utilizzate queste saldatrici fatte in casa, che potenza avete sul contatore?
Oggi ho fatto dei test con Arduino e trasformatore.
Il risultato delle saldature non è stato soddisfacente. Le puntatore erano superficiali. Ma, tralasciando questo(probabilmente i puntali non sono buoni).
Il vero problema è che durante il test, una volta è saltato il magneto termico all'ingresso, ed un altra volta, mi ha fatto una fiammata vicino la presa.staccando di nuovo magnetotermico. A casa ho 3kw
|
Io ho il contatore da 6KW quindi non ti sò dire... però di fiammate nella presa non ne ha mai fatto.
Quando l'ho usata per fare i test la puntatrice era addirittura collegata con due ciabatte in serie.
|
BIPA DA PESCA - ebike for fishing http://www.jobike.it/forum/topic.asp?TOPIC_ID=33948 |
|
|
|
Barba 49
Utente Master
Toscana
36212 Messaggi |
Inserito il - 19/12/2017 : 09:23:24
|
@Bradipo82: Usa solo puntali in rame elettrolitico, già quello per i saldatori a stagno non è un granchè, e impiega cavi da almeno 16mm quadri di sezione.
Per il resto è chiaro che anche se sei partito con un trasformatore da soli 800W durante la saldatura fai quasi un cortocircuito, quindi superi la portata dell'impianto e anche delle prese, che al massimo poverette sono da 16A...  |
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 19/12/2017 : 10:09:35
|
a me con la 788h da 800A saltava alla prima accensione,
ho cambiato il magnetermico da 10A con uno da 25A,
anche il differenziale è da 25A,
la collego alla prima presa vicino al quadro e in quasi tre anni non è più saltato,
uso nickel NKON 10X0.15mm a tre quarti di potenza,
oltre lo sbruciacchia,
se voglio toglierlo si strappa il nickel ma la puntatura tiene! |
www.enerlab.it |
|
|
|
bija
Utente Attivo
Marche
850 Messaggi |
Inserito il - 19/12/2017 : 11:16:24
|
| ...ma non è più semplice, più economico, più sicuro usare una batteria 12Volt???? |
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte |
|
|
|
Barba 49
Utente Master
Toscana
36212 Messaggi |
Inserito il - 19/12/2017 : 14:04:52
|
| Infatti... |
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 19/12/2017 : 15:52:00
|
| vero,quando l'ho presa non c'era alternativa arduino,comunque mi ci trovo bene,parte del costo è anche chassis,porta puntali,pedaliera,ora stanno sotto i 200 euro |
www.enerlab.it |
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 19/12/2017 : 21:38:30
|
| Ma alla fine l'alternativa supereconomica con relè non l'ha provata nessuno? |
|
|
|
bija
Utente Attivo
Marche
850 Messaggi |
Inserito il - 20/12/2017 : 12:31:38
|
| andrea 104KG ha scritto:
Ma alla fine l'alternativa supereconomica con relè non l'ha provata nessuno?
|
io ho ordinato un mese fa pulsante, temporizzatore e solenoide (non sono ancora arrivati) .... ma dopo quello che ha scritto Barba non ho grandi speranze!!! Fortuna che ho speso poco più di 10 euro ... lo considererò una sperimentazione!!! |
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte |
|
|
|
EBS
Utente Normale
Piemonte
78 Messaggi |
Inserito il - 20/12/2017 : 23:14:17
|
| bija, attendiamo con ansia un tuo riscontro perchè una saldatrice a punti economica ed efficiente farebbe comodo a molti. Grazie |
|
|
|
osva
Utente Medio
Lombardia
474 Messaggi |
Inserito il - 05/04/2018 : 18:10:37
|
| Barba 49 ha scritto:
Provare per credere, le saldatrici più scrause in vendita su eBay a 230Euro saldano con almeno 700A, altrimenti devi usare le strip in acciaio (niente nichel) e con spessori adatti solo per batterie a bassa corrente di uscita, tipo bici legale da passeggio...
Io uso questo: http://www.instructables.com/id/DIY-Arduino-Battery-Spot-Welder/ e posso garantirti che con una batteria da meno di 60Ah (quindi 540A di scarica istantanea) non si salda il nichel da 0,15mm, figurarsi quello da 0,20mm...
Fai un giro su eBay e guarda le caratteristiche delle "Spot welder" cinesi, sono tutte attorno agli 800A di corrente, infatti spesso fanno saltare l'impianto di casa!!!
PS) Come ho scritto decine di volte lasciate perdere i filmati su Youtube, sono a dir poco ottimistici: Certo, con una batteria da 200A di picco allungando NOTEVOLMENTE il tempo di impulso la saldatura la ottieni, ma a scapito del surriscaldamento del fondello della cella, quindi a quel punto tanto vale saldare a stagno! Poi gli elettrodi del filmato sono ridicolmente sottili, e anche i cavi che devono essere da almeno 16mm quadrati di sezione.
|
ciao Barba49 potresti postare una foto della tua puntatrice
il contenitore con la ventola di raffreddamento per il modulino è necessario?
grazie
|
Fantic XEF 1.9 RACE Brose S-Mag
|
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 05/04/2018 : 19:49:35
|
| Io invece sarei curioso di sapere se l'esperimento di bija è andato a buon fine o il metodo non funziona... |
|
|
|
bija
Utente Attivo
Marche
850 Messaggi |
Inserito il - 05/04/2018 : 20:33:45
|
| andrea 104KG ha scritto:
Io invece sarei curioso di sapere se l'esperimento di bija è andato a buon fine o il metodo non funziona...
|
...dico la verità... dopo tanto tempo mi è arrivato sia il solenoide da 200A che il temporizzatore ... ma i suggerimenti di Barba mi hanno scoraggiato e non ho nemmeno provato a assemblarla.
Ci vorrebbe uno "sperimentatore" come te Andrea!!!!
P.S. x Andrea: se vuoi passare a prendere i 2 componenti e provare a farla tu, sono a tua disposizione. |
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte |
|
|
|
Barba 49
Utente Master
Toscana
36212 Messaggi |
|
|
osva
Utente Medio
Lombardia
474 Messaggi |
Inserito il - 06/04/2018 : 01:11:59
|
Scusa Barba 49

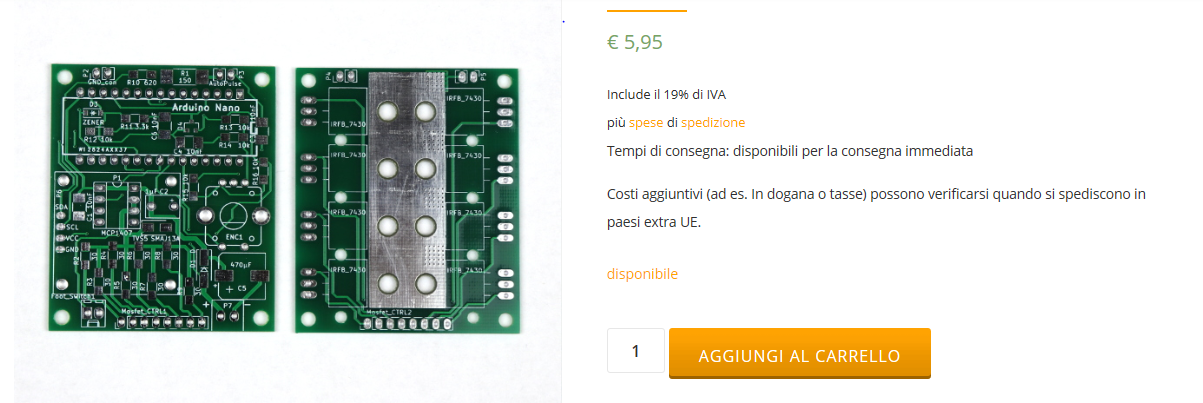

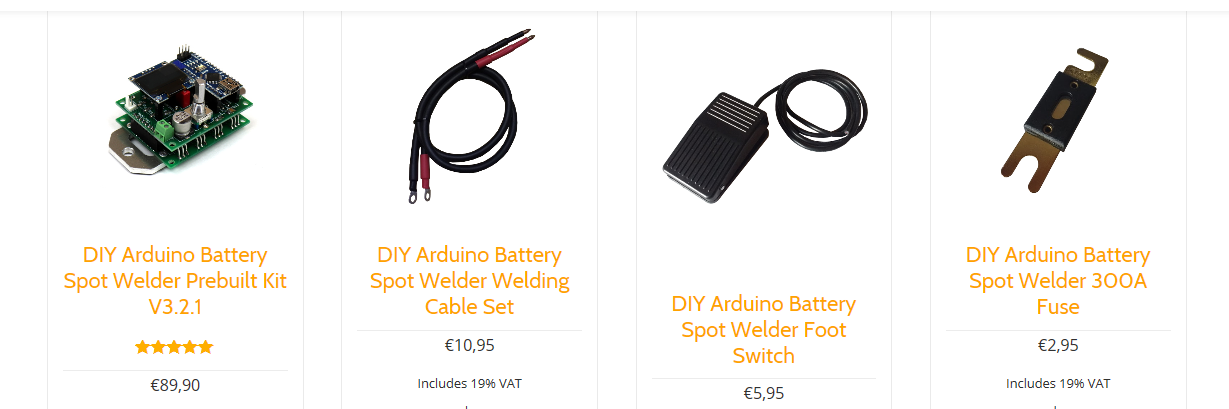

serve tutto quello della foto 1
![]()
Immagine:
142,7 KB

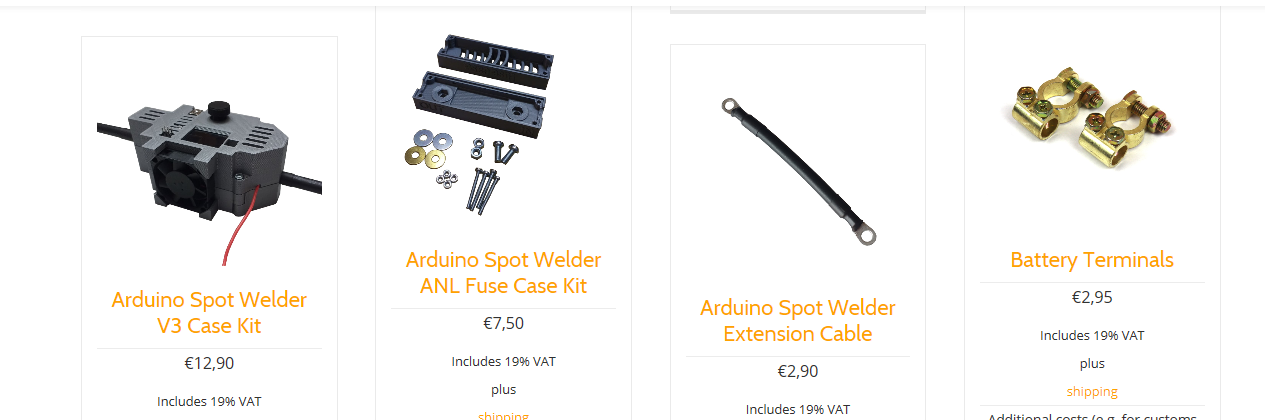

o serve pure il contenitore con la ventola della foto 2
Immagine:
156,77 KB
grazie |
Fantic XEF 1.9 RACE Brose S-Mag
|
|
|
|
Barba 49
Utente Master
Toscana
36212 Messaggi |
Inserito il - 06/04/2018 : 07:58:31
|
Per un impiego non intensivo il raffreddamento non serve, la pedaliera invece si: Anche se si può programmare la puntatrice in modo che la scarica parta da sola quando gli elettrodi sono a contatto con il Nichel è sempre meglio averla...
I terminali per la batteria ovviamente servono, e così pure i cavi se non ne hai già in casa.

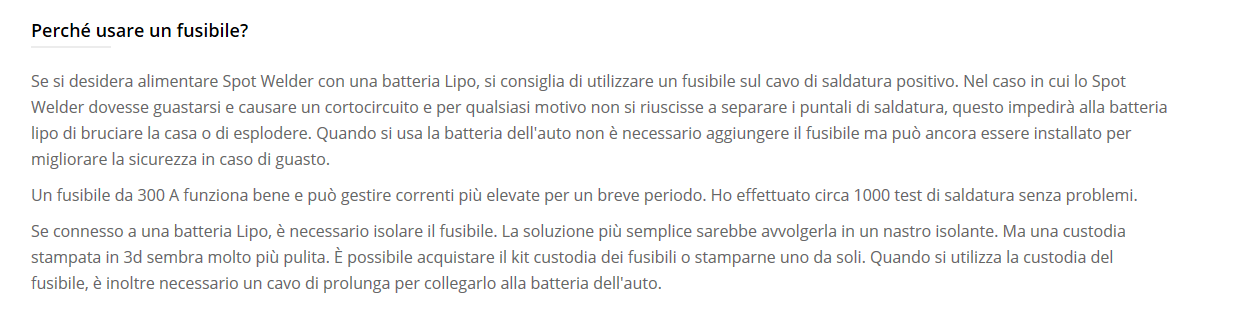

Il fusibile non l'ho inserito, anche se a ben pensarci magari era meglio!!! |
|
|
|
osva
Utente Medio
Lombardia
474 Messaggi |
Inserito il - 06/04/2018 : 11:02:31
|
grazie Barba49 delle delucidazioni
buona giornata |
Fantic XEF 1.9 RACE Brose S-Mag
|
|
|
|
gianlucagpt
Utente Medio
Molise
293 Messaggi |
Inserito il - 06/04/2018 : 12:56:05
|
| Barba 49 ha scritto:
Per un impiego non intensivo il raffreddamento non serve, la pedaliera invece si: Anche se si può programmare la puntatrice in modo che la scarica parta da sola quando gli elettrodi sono a contatto con il Nichel è sempre meglio averla...
I terminali per la batteria ovviamente servono, e così pure i cavi se non ne hai già in casa.
Il fusibile non l'ho inserito, anche se a ben pensarci magari era meglio!!!
|
Ciao , mi rifaccio a questo post e non continuo sul mio.
La programmazione di arduino è complessa ??? O magari acquistato insieme al temporizzatore è già programmato ???
Grazie e buona giornata. |
|
|
|
osva
Utente Medio
Lombardia
474 Messaggi |
Inserito il - 06/04/2018 : 18:57:10
|
Barba49 scusa se ti disturbo ancora
vorrei chiederti se quando collego tutto alla batteria rimane sempre accesa ?
guardando nelle istruzioni sul sito non ho trovato spiegazioni in merito.
a tua esperienza quale batteria mi consigli di utilizzare 40Ah 440A o 60Ah 540A
grazie |
Fantic XEF 1.9 RACE Brose S-Mag
|
|
|
|
sdebo
Utente Normale
Basilicata
70 Messaggi |
Inserito il - 06/04/2018 : 19:47:14
|
| Sergio ci ha gia' consigliato : vuoi "puntare" sicuro ? Sali a 700 A e oltre |
sdebo |
|
|
|
Barba 49
Utente Master
Toscana
36212 Messaggi |
Inserito il - 06/04/2018 : 21:34:56
|
@Osva: Se lasci sempre collegato l'apparecchietto ci sarà un consumo minimo di corrente dovuto alla scheda, consumo che puoi eliminare del tutto montando un interruttorino sul cavetto sottile che va dalla scheda al polo positivo della batteria.
Per la corrente di scarica dipende dallo spessore che intendi saldare e soprattutto dal fatto che tu scelga Nichel puro (il migliore, ma ci vuole più corrente) o l'acciaio nichelato, comunque con meno di 500A saldi solo lo 0,10mm: Ciò non toglie che tu possa mettere due strip da 0,10 una sull'altra senza necessariamente avere una batteria enorme per strisce da 0,20mm... |
|
|
|
osva
Utente Medio
Lombardia
474 Messaggi |
Inserito il - 07/04/2018 : 14:19:05
|
Barba49 per la batteria grossa non ci sono problemi la mia paura è solo quella di rompere il modulo
spero che con 700A e dovendo puntare acciaio nichelato sottile sia sufficiente diminuire il tempo ?
tu il Nichel puro dove lo prendi ?
grazie per i consigli |
Fantic XEF 1.9 RACE Brose S-Mag
|
|
|
|
Barba 49
Utente Master
Toscana
36212 Messaggi |
|
|
bija
Utente Attivo
Marche
850 Messaggi |
Inserito il - 07/04/2018 : 15:14:20
|
...a me sembra eccessivamente caro quel "circuitino" a 89,90 euro che, completo di accessori supera ampiamente i 100 euro.
...non c'è modo o schema o sito cinese per assemblarselo in casa o acquistarlo a poco prezzo? su Aliexpress costa tutto pochissimo!!!!
P.S.: ma perché il fusibile è da 300A se noi saldiamo utilizzando 500/600/700A???
|
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte |
Modificato da - bija in data 07/04/2018 15:21:30 |
|
|
|
osva
Utente Medio
Lombardia
474 Messaggi |
Inserito il - 07/04/2018 : 17:50:24
|
ciao bija
per il fusibile dicono cosi
![]()
Immagine:
61,51 KB
a saperlo costruire lo vendono anche da assemblare credo
Immagine:
514,1 KB
dovevo studiare elettronica  sarà per un altra vita |
Fantic XEF 1.9 RACE Brose S-Mag
|
|
|
|
mar976
Utente Medio
Lombardia
419 Messaggi |
Inserito il - 12/04/2018 : 08:25:45
|
@osva
@bija
i forum servono proprio a questo, ad unire le forze e le conoscenze.... magari si potrebbe provare a costruirne uno in collaborazione ottenendo così un bel risparmio e tanta soddisfazione personale
Anche secondo me 100 euro sono tantini per quel circuito
poi fatto il primo...gli altri vengono facilmente |
|
|
|
osva
Utente Medio
Lombardia
474 Messaggi |
Inserito il - 12/04/2018 : 11:34:15
|
mar976 ai ragione. durante un periodo lavorativo prima della agognata pensione collaboravo
con dei giovanotti che un circuito cosi l'avrebbero sviluppato durante la pausa caffè
|
Fantic XEF 1.9 RACE Brose S-Mag
|
|
|
|
bija
Utente Attivo
Marche
850 Messaggi |
Inserito il - 12/04/2018 : 13:14:45
|
| mar976 ha scritto:
@osva
@bija
i forum servono proprio a questo, ad unire le forze e le conoscenze.... magari si potrebbe provare a costruirne uno in collaborazione ottenendo così un bel risparmio e tanta soddisfazione personale
Anche secondo me 100 euro sono tantini per quel circuito
poi fatto il primo...gli altri vengono facilmente
|
...io,però, non sono capace a costruirlo.... magari ad assemblarlo con istruzioni chiare, ma non a costruirlo!!!
E' strano però che non lo abbiano ancora copiato i cinesi (ho provato a cercarlo su Aliexpress, ma niente). |
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte |
|
|
|
Barba 49
Utente Master
Toscana
36212 Messaggi |
|
|
mar976
Utente Medio
Lombardia
419 Messaggi |
Inserito il - 13/04/2018 : 09:40:53
|
certo ma il problema che si presenta con l'acquisto di questa spot welder è il seguente:
"The requirement for Earth Leakage Circuit Breaker is more than 40 A, it is not recommended to use at home" |
|
|
|
bija
Utente Attivo
Marche
850 Messaggi |
Inserito il - 13/04/2018 : 10:02:51
|
....ed è anche ingombrante ... e scomoda per saldare con i braccetti fissi attaccati alla saldatrice.
|
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte |
|
|
|
Barba 49
Utente Master
Toscana
36212 Messaggi |
Inserito il - 13/04/2018 : 10:05:00
|
| Verissimo... |
|
|
|
osva
Utente Medio
Lombardia
474 Messaggi |
Inserito il - 13/04/2018 : 18:26:41
|
arrivata la micro puntatrice
Immagine:
42,2 KB
è veramente piccola
Immagine:
44,95 KB
collegata a una batteria da 50A per provare se funziona tutto
e vedere il display acceso funziona tutto
purtroppo non o niente da puntare
provato con una batteria usa e getta AA per curiosità che dire funziona benissimo è bellissima
Barba49 per il positivo l'ho collegato con un piccolo coccodrillo
|
Fantic XEF 1.9 RACE Brose S-Mag
|
|
|
|
Barba 49
Utente Master
Toscana
36212 Messaggi |
Inserito il - 13/04/2018 : 21:32:49
|
| Ottima cosa, buon divertimento!!! |
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
|
|
Barba 49
Utente Master
Toscana
36212 Messaggi |
Inserito il - 14/04/2018 : 09:15:14
|
Posso solo dirti questo, quando saldo con la mia ogni volta che i puntali scintillano la saldatura non prende bene, quindi viste le continue fiammate che si vedono nel filmato ho dei dubbi sul risultato!
Poi perfino le saldatrici cinesi prevedono un sistema che consente di produrre una pressione variabile in base allo spessore del nichel e al tempo di saldatura, cosa che ho "riprodotto" sui miei puntali a mano rendendoli scorrevoli e spinti da due molle, saldare a cavolo come fa il tizio è solo foriero di noie future. |
|
|
|
Discussione |
|
]
Puntatrice fai da te , da trasformatore ex microon
