 Inserito il - 30/03/2019 : 21:37:16
|
Apro un altro tread solo per visibilità se c'è qualche pazzo (improbabile) che abbia problemi analoghi...
Così avete qualcosa da vedere e rimuginare per il fine settimana
vi anticipo subito che la sperimentazione non ha dato grandi risultati

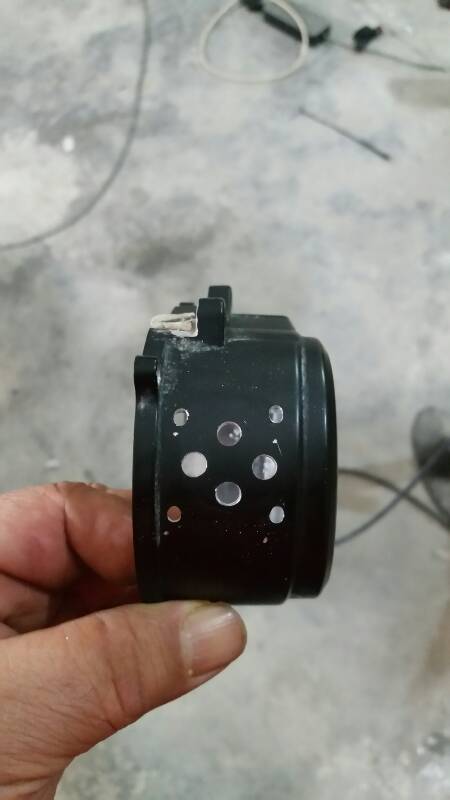

Si prende il carter del tsdz2 e si fanni dei bei buchi
(immagino già qualcuno che rabbrividisce e pensa che sia scemo, non preoccupatevi l'ho già pensato da solo )
Immagine:
25,47 KB

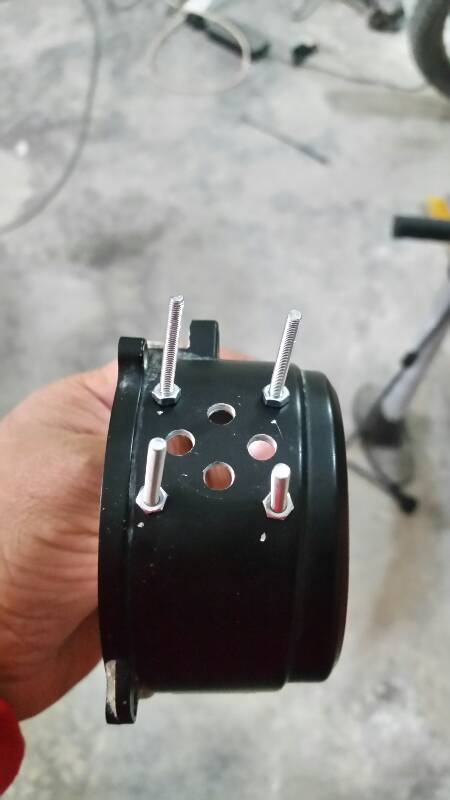

poi si trovano delle viti adatte
Immagine:
27,72 KB

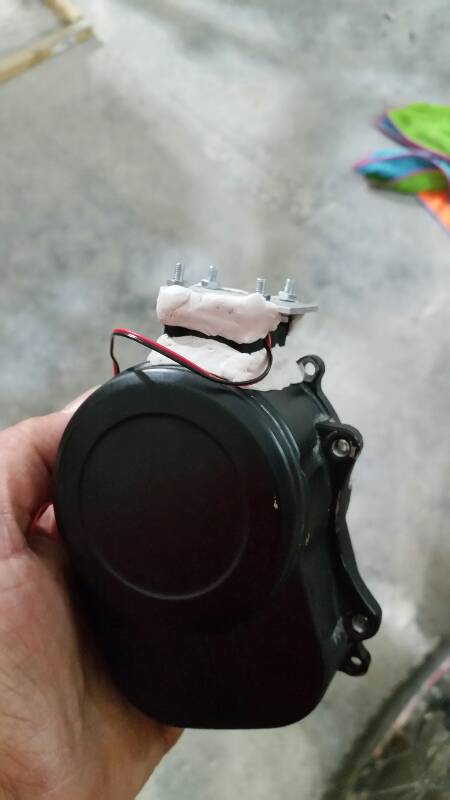

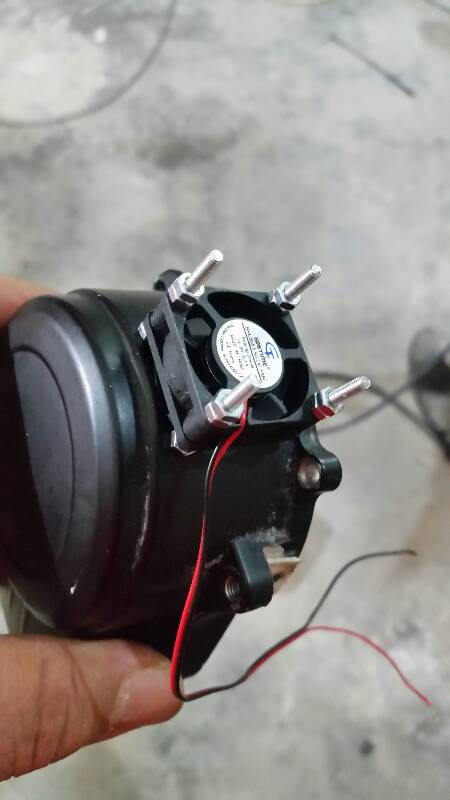

e una ventolina da 30mm a 5v
Immagine:
30,06 KB

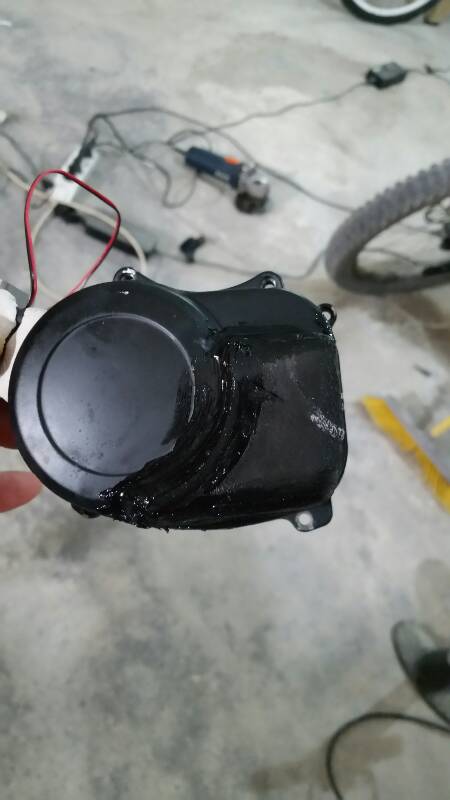

poi con della pasta epossidica si chiudono tutti i lati meno uno dove uscirà l'aria...
E viene fuori la roba più brutta del mondo
Immagine:
25,96 KB

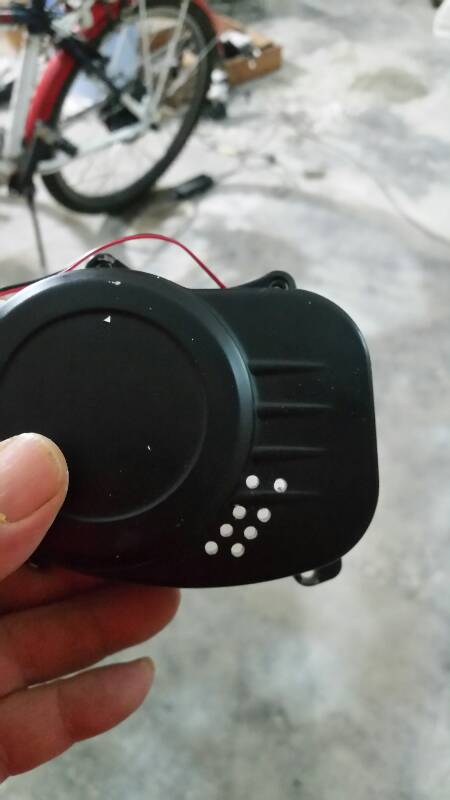

Poi si fanno altri fori (credevate che era finita?? ) per l'ingresso dell'aria
Immagine:
28,48 KB

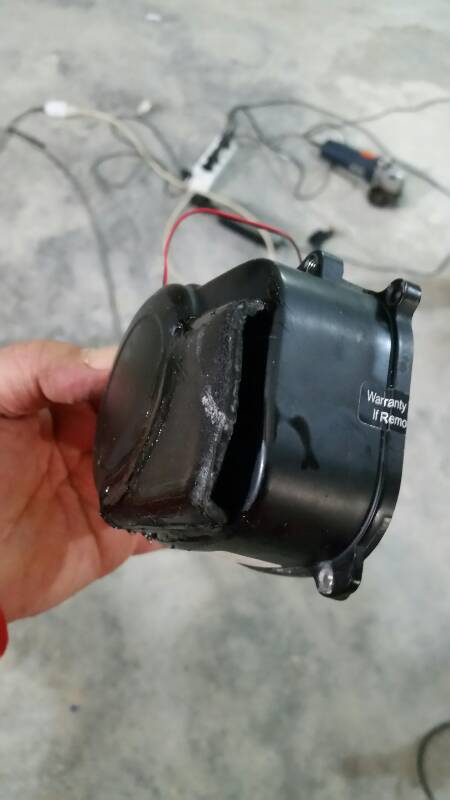

e ci si attaca sopra un carterino di pvc
Immagine:
31,57 KB
Immagine:
28,54 KB

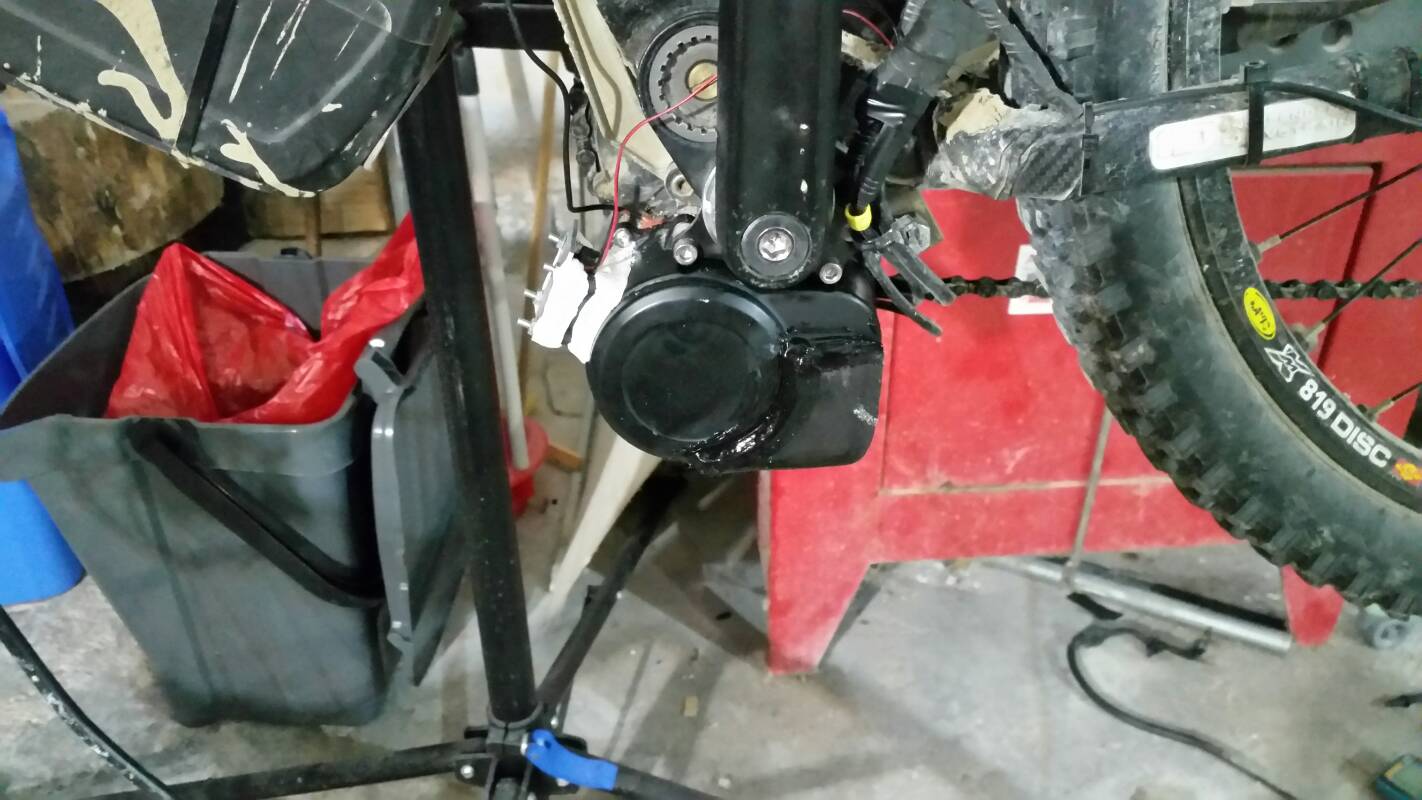

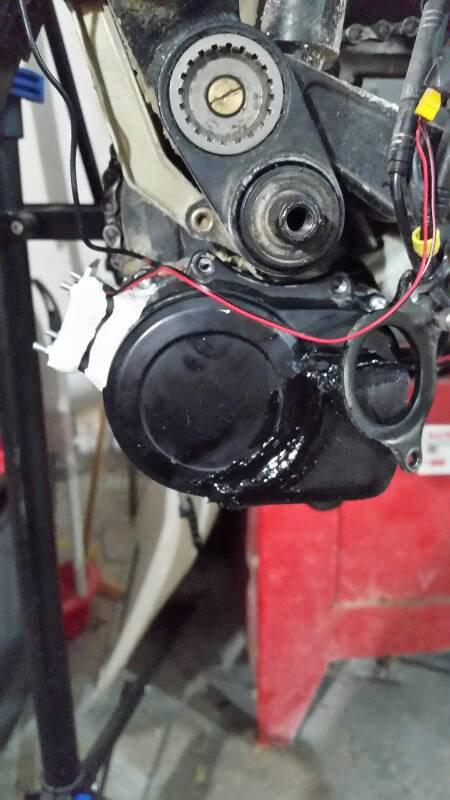

poi si rimonta il bruttissimo accrocchio.
Una cosa positva c'è è che si accende da display alla bisogna basta accendere le luci!
Immagine:
50,32 KB
Immagine:
125,6 KB
Prossimamente i risultati della sperimentazione....
|
|
|
MilleMiglia
Utente Master
Liguria
6796 Messaggi |
Inserito il - 30/03/2019 : 21:52:50
|
Per evitare che si strinasse era più semplice uretanarlo, e magari fare i fori ma coprirli con una retina finissima sennò ti entra dentro tutta la rumenta.
Come si faceva un bel po' di anni fa con i 5305 a xxxV e xxxA |
In Vino Rident Omnia |
 |
|
|
luc_maz48
Utente Master
Piemonte
6947 Messaggi |
Inserito il - 30/03/2019 : 21:54:26
|
Sei un genio! Dalla grande manualità!
Una domanda che mi pongo: E' meglio aspirare aria calda o espellere l'aria calda?
Grazie
|
Pieghevole Hinergy Click 20", 36V 250Watt, 7vel. Batteria Long, con celle Samsung 36V 11,6 Ah.
Tandem pieghevole Graziella 20", con Kit Bafang motore centrale BBS01 36V 250W 15A. -VENDUTO Agosto 2023!
|
|
|
|
MilleMiglia
Utente Master
Liguria
6796 Messaggi |
Inserito il - 30/03/2019 : 21:55:49
|
| Comunque Andrea complimenti per la grande voglia di sperimentare... |
In Vino Rident Omnia |
|
|
|
zappan
Utente Senior
Sicilia
1131 Messaggi |
Inserito il - 30/03/2019 : 22:23:06
|
Grande Andrea 104KG che coraggio che hai  , ma una critica la devo fare ma se piove? |
Ex @MTB Raleigh BPM 36V LifePo4 36V-12Ah Watts'Up Km 7250 dal 10 2009 al 08 2015
Ex @MTB LITE K2 Cute Q100 24V Litio 24V-8Ah Km 12350 dal 5 2011 al 10 2015
@MTB Raleigh TDSZ2 LCD3 Flexible OpenSource 0.20.1 by Casainho-Buba 36V 14.5Ah Litio kM 989 dal 07 2018
@MTB De Vinci Troy TDSZ2 VLCD6 SW By Marcoq-Mbrusa V20beta1 48V Litio 9,6Ah Km 902 dal 09 2018; con Bluetooth ESP32 e SW Ver.7 di Mspider65 da 05 2020: |
|
|
|
MilleMiglia
Utente Master
Liguria
6796 Messaggi |
Inserito il - 30/03/2019 : 22:38:14
|
| infatti... per questo dicevo che bisognava uretanarlo.. |
In Vino Rident Omnia |
|
|
|
andrea 104KG
Utente Master
Marche
14265 Messaggi |
Inserito il - 30/03/2019 : 22:39:02
|
La ventola aspira... però poco purtroppo :-(

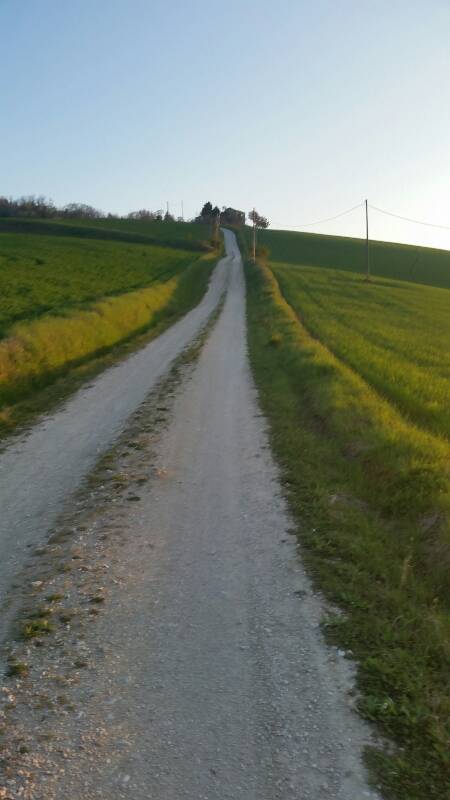

Ho fatto tre volte una salita di test 1,5km di strada di campagna in salita (strava dice picco 17%)
Strada che ho sempre fatto, con hub e centrali di tutti i tipi.

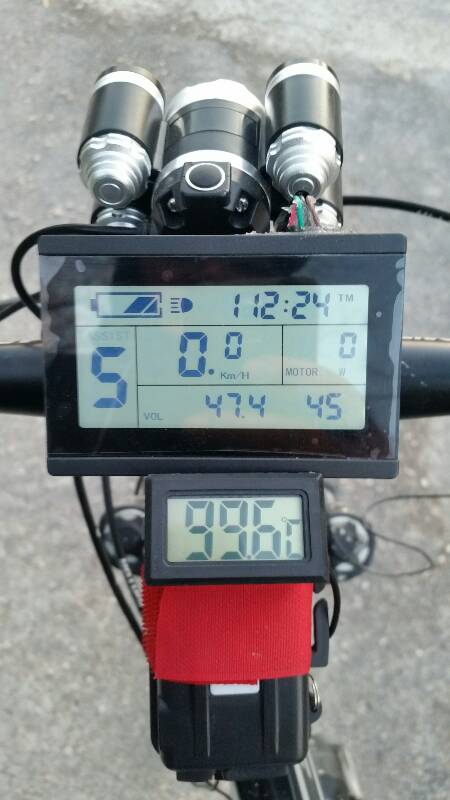

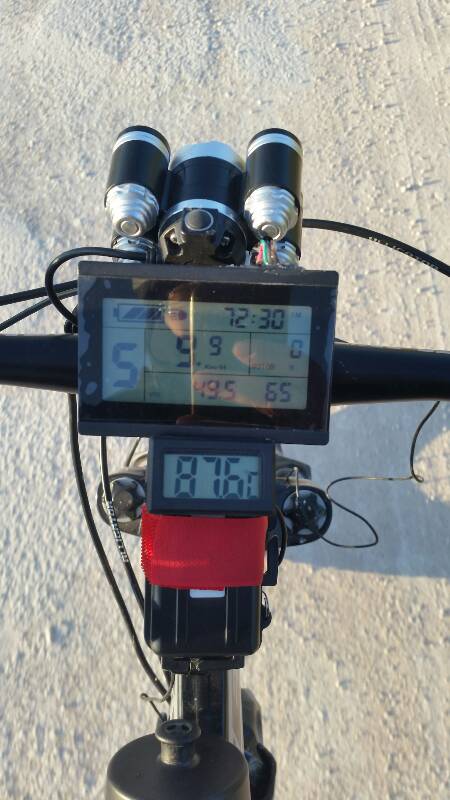

1) salita senza ventola attaccata 7kmh e 500w circa, temperatura alla partenza del motore 37°
Immagine:
47,31 KB
Capite perchè metto la ventola, oggi alle 16 erano solo 15-16° di temperatura esterna..

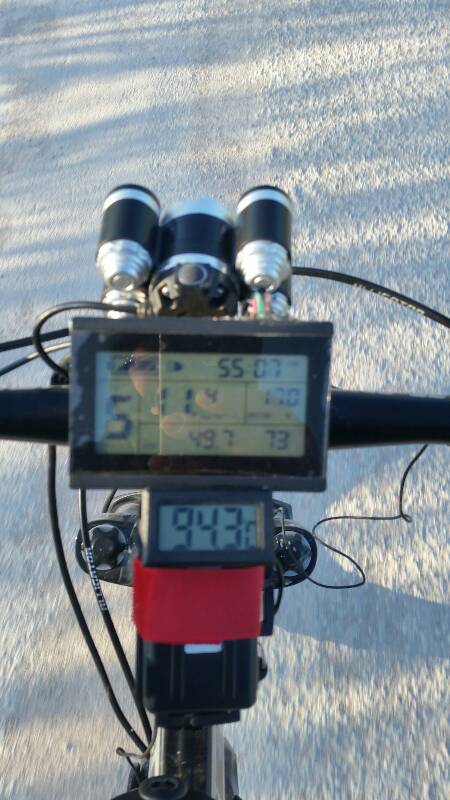

2) prova fatta con motore alla partenza a 47° PERO' SULL'INGRESSO ARIA AVEVO MESSO UNA SPUGNETTA FILTRO
Immagine:
59,64 KB

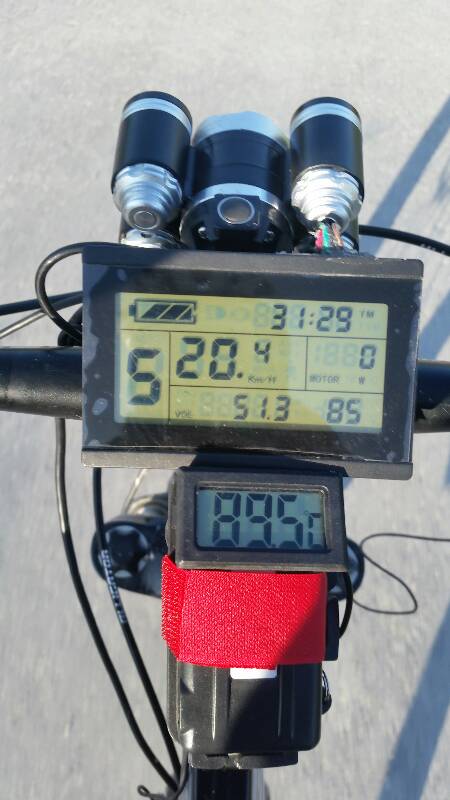

3) prova togliendo la spugnetta filtro, motore in partenza 51°
Immagine:
56,54 KB
Poi mi sono stufato e sono andato al laghetto delle rose, che ha la salita più lunga è dura (escludendo il fuoristrada) di solito la salita faceva bollire i miei bpm oltre a una fatica boia per mandarli su per circa 2km (strava da un picco del 23%)
Anche qui in cima era quasi a 3 cifre con ventola attaccata. Differenza con l'hub è che qui fatica molto ridotta con rapporti ridotti va su da solo
Immagine:
212,66 KB
Immagine:
36,28 KB
Immagine:
43,95 KB
Non ho avuto voglia di tornare giù e provare senza ventola, anche perchè con soli 17km di salliscendi ho consumato il 60% di una batteria da oltre 600w....
La ventola purtroppo soffia pochissima aria e inaspettatamente aria appena calda. Mi aspettavo che dentro un contenitore con 100° l'aria fosse rovente ma evidentemente non c'è scambio termico motore-aria..
Bisognerebbe provare con una ventola più grande e potente... |
|
|
|
andrea 104KG
Utente Master
Marche
14265 Messaggi |
Inserito il - 30/03/2019 : 22:43:12
|
Uretanarlo era il passo successivo se si verificava un sostanziale raffreddamento....
Se piove batsta non attacare la ventola e portarsi due strisce di scotch da mettere su ingresso-uscita |
|
|
|
microchip
Utente Attivo
Veneto
921 Messaggi |
Inserito il - 30/03/2019 : 23:59:24
|
| Alza il voltaggio alla ventolina. Fai una prova con il pacco batterie delle luci che va a 8,4v. |
Roberto |
|
|
|
claudio02
Utente Master
9029 Messaggi |
Inserito il - 31/03/2019 : 08:17:29
|
| hai fatto 30 fai 31, alza i volt della ventolina, se non basta vai con ventolina da 36v, che ci sia un tornado. |
Una persona pessimista fa si di creare delle energie che andranno nella direzione delle sue paure piu profonde, fino alla loro realizzazione. Il pessimismo sincronizza anche i semafori. |
|
|
|
luc_maz48
Utente Master
Piemonte
6947 Messaggi |
Inserito il - 31/03/2019 : 09:36:22
|
Bello il laghetto delle rose!
|
Pieghevole Hinergy Click 20", 36V 250Watt, 7vel. Batteria Long, con celle Samsung 36V 11,6 Ah.
Tandem pieghevole Graziella 20", con Kit Bafang motore centrale BBS01 36V 250W 15A. -VENDUTO Agosto 2023!
|
|
|
|
@lby64
Utente Master
Veneto
2090 Messaggi |
Inserito il - 31/03/2019 : 09:42:29
|
Bravo Andrea, un'altro valore aggiunto dei kit.
IL DIVERTIMENTO!
Mi permetto; come limite estremo raggiungibile sperimentalmente hai provato a fare un test, con condizioni ambientali adeguate (no acqua no polvere etc.), senza tutto il carter se fattibile?
Tanto per capire in via teorica dove si potrebbe arrivare prima di passare a raffreddamenti a "liquido".
Bello davvero il laghetto! Posto ideale per rimuginare sui risultati dei test. C'è un melo sotto il quale sdraiarsi? Hai visto mai...
|
“L’età della pietra non finì perchè finirono le pietre". Ahmed Zaki Yamani |
Modificato da - @lby64 in data 31/03/2019 09:46:20 |
|
|
|
andrea 104KG
Utente Master
Marche
14265 Messaggi |
Inserito il - 31/03/2019 : 11:17:04
|
Il laghetto è lontano da tutto. ... relax perfetto devo solo cercare il melo e portare un plaid...
In effetti un giro senza Carter si potrebbe provare... mi è venuta un' idea alternativa...
|
|
|
|
windfire
Utente Senior
1891 Messaggi |
Inserito il - 31/03/2019 : 11:29:04
|
Grande esperimento.
Magari avessi la tua manualità. |
|
|
|
Andre@
Utente Attivo
Lazio
502 Messaggi |
|
|
marianor
Utente Medio
Emilia Romagna
481 Messaggi |
Inserito il - 31/03/2019 : 12:01:39
|
sei un M.I.T.O. !!!!!!!!
ammazza che fiume di idee,pazienza,voglia di fare!!!
probabilmente ci vuole più potenza alla ventola,potresti pensare anche ad un air scope che prenda aria più in alto,per evitare filtri e sporcizia.
ps per Andre@ mi affitti un balcone nel caso? |
se la montagna viene da te e tu non sei maometto scappa perchè è una frana |
|
|
|
marianor
Utente Medio
Emilia Romagna
481 Messaggi |
Inserito il - 31/03/2019 : 12:03:33
|
se puoi aumenta anche i fori di ingresso ed uscita dell'aria e cerca di fare in modo che abbiano circa la stessa portata
ps sei un grande!! |
se la montagna viene da te e tu non sei maometto scappa perchè è una frana |
|
|
|
andrea 104KG
Utente Master
Marche
14265 Messaggi |
Inserito il - 31/03/2019 : 13:22:23
|
Grazie troppo veramente troppo... credo sia solo un briciolo di follia
Grazie anche per i consigli sono tutti benvenuti |
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 31/03/2019 : 13:49:31
|
| Grande Andrea! , altro che officina chiusa |
www.enerlab.it |
|
|
|
andrea 104KG
Utente Master
Marche
14265 Messaggi |
Inserito il - 31/03/2019 : 15:04:27
|

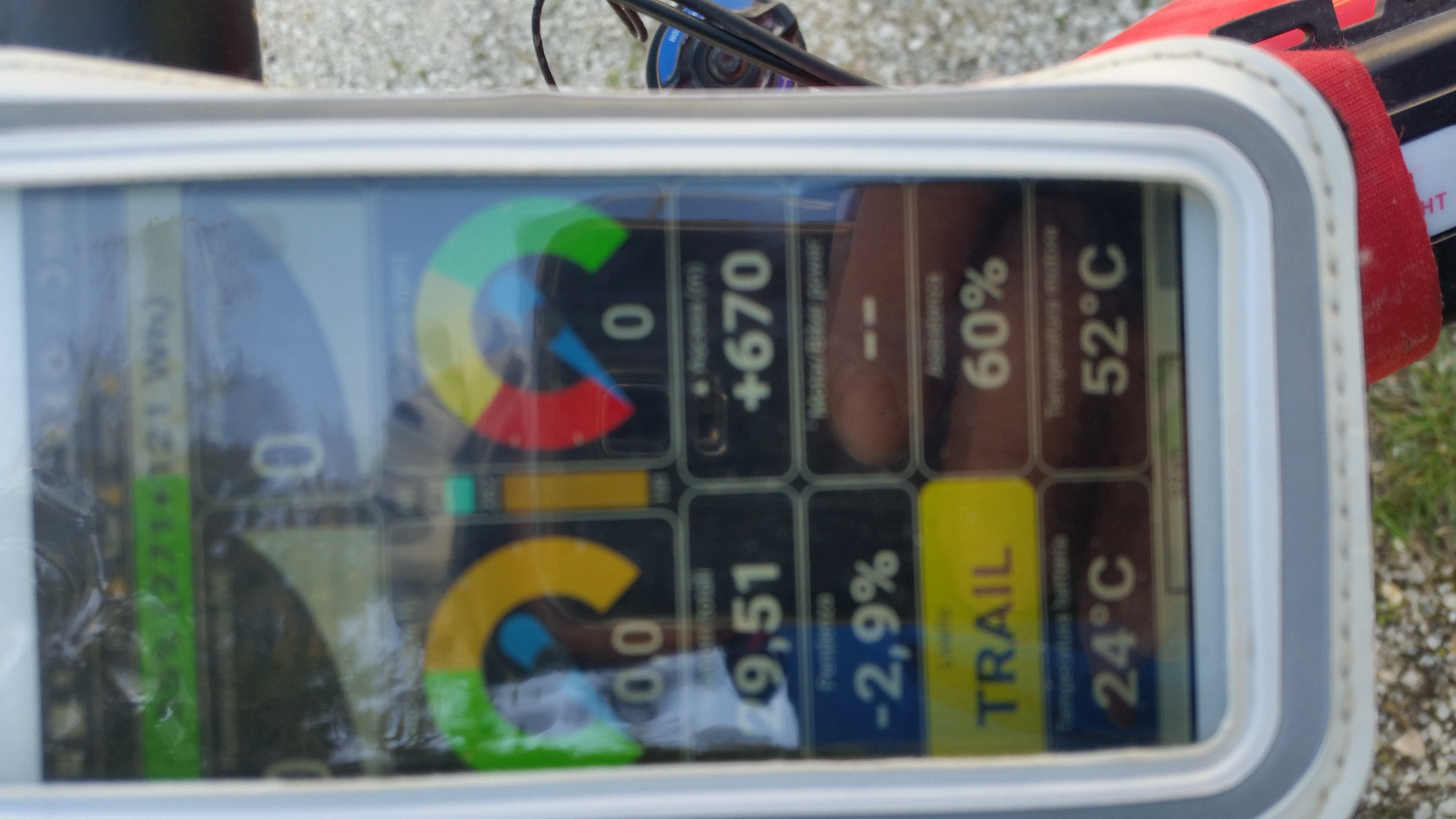

La differenza della qualità il borse sulle salite da cento gradi supera appena i 50..
Immagine:
3690,58 KB |
|
|
|
fabianix
Utente Senior
Lombardia
1422 Messaggi |
|
|
andrea 104KG
Utente Master
Marche
14265 Messaggi |
Inserito il - 01/04/2019 : 10:45:59
|
| Anche fosse possibile il motore è rotondo... quei così vanno bene per processori piatti |
|
|
|
andrea 104KG
Utente Master
Marche
14265 Messaggi |
Inserito il - 17/04/2019 : 21:17:03
|
Aggiornamento: il sistema ventolina sembra un pò debole, la ventolina si era bloccata. Sono entrato nella fessura aria con un pezzettino di plastica e con una spintarella era ripartita. Poi nell'ultima settimana blocco totale, manco con la spintarella ripartiva
un'ora fa l'ho inondata di wd40 e magicamente a ripreso a girare, non so cosa la ferma, forse la polvere...
vi tengo aggiornati...
|
|
|
|
mbrusa
Utente Attivo
Lombardia
885 Messaggi |
|
|
Winwar84
Nuovo Utente
18 Messaggi |
Inserito il - 18/08/2019 : 11:40:21
|
Ciao Andrea104KG ho cercato un po online dopo quello che mi hai detto ieri ed ho trovato questa pagina , non avevo visto questo lavoro. Complimenti per il coraggio#128513;. Secondo te si riesce a montare una ventola come quella che ti ha suggerito mbrusa sulla parte laterale del carter? Hai per caso continuato i tuoi esperimenti?
Ho letto anche dei pad al silicone ma non mi sembra siano arrivati a nessun risultato.
Grazie |
|
|
|
andrea 104KG
Utente Master
Marche
14265 Messaggi |
Inserito il - 18/08/2019 : 11:45:47
|
| Purtroppo il risultato non è stato molto soddisfacente scarri all'indietro il tread della rom e vedrai qualcosa di più estremo ma funzionante.. |
Modificato da - andrea 104KG in data 18/08/2019 11:47:04 |
|
|
|
andrea 104KG
Utente Master
Marche
14265 Messaggi |
Inserito il - 18/08/2019 : 14:24:38
|
Ti metto qualche foto qui, se non le trovi. Ammetto possano far rabbrividire ma FUNZIONA. I buchi nel carter sono stati attentamente riempiti di sicone ad alta temperatura. Non credo ci sarà un altro pazzo che voglia seguire questa strada però.... Oggi a mezzogiorno con 32 gradi ho fatto un test della rom rifacendo su e giù delle salite al 15% di un paio di km. Il motore non è arrivato oltre 60 gradi, prima sarei stato sopra gli 80.
Immagine:
Immagine:
Immagine:
Immagine:
Immagine:
|
|
|
|
giuseppe bonomi
Utente Normale
Lombardia
69 Messaggi |
Inserito il - 18/08/2019 : 17:02:44
|
andrea,genio e sregolatezza...
|
|
|
|
calimero73
Utente Medio
Sicilia
137 Messaggi |
Inserito il - 19/08/2019 : 14:43:00
|
| Andrea complimenti, sei un grande e solo i grandi sanno rischiare a proprie spese. Mi chiedevo se non si potesse lavorare un pezzo di alluminio, da una parte curvo della misura del motore e l'altra parte piana per montare uno scambiatore di calore piano(tipo dussipatore per CPU).ci vorrebbe qualcuno con una cnc o con tanto olio di gomiti e lima. |
|
|
|
calimero73
Utente Medio
Sicilia
137 Messaggi |
Inserito il - 19/08/2019 : 14:55:15
|

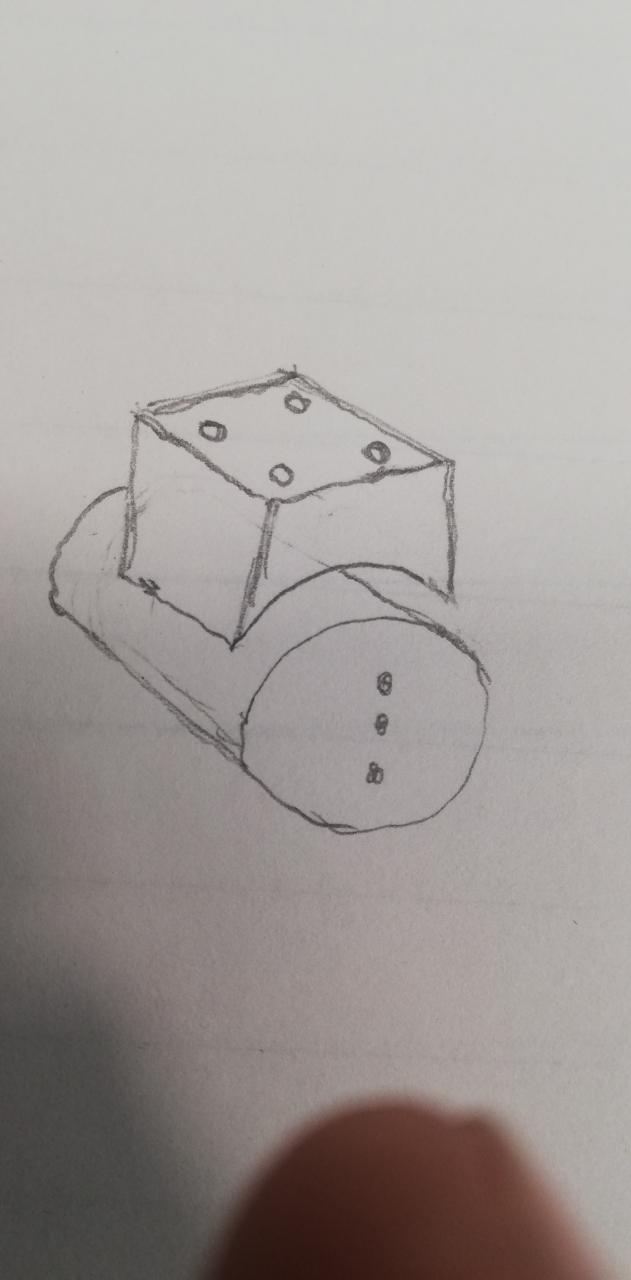

Pensavo a qualcosa del genere(vedi foto) un pezzo di raccordo da circolare a piano.
| Messaggio di andrea 104KG
Apro un altro tread solo per visibilità se c'è qualche pazzo (improbabile) che abbia problemi analoghi...
Così avete qualcosa da vedere e rimuginare per il fine settimana
vi anticipo subito che la sperimentazione non ha dato grandi risultati
Si prende il carter del tsdz2 e si fanni dei bei buchi
(immagino già qualcuno che rabbrividisce e pensa che sia scemo, non preoccupatevi l'ho già pensato da solo )
Immagine:
25,47 KB
poi si trovano delle viti adatte
Immagine:
27,72 KB
e una ventolina da 30mm a 5v
Immagine:
30,06 KB
poi con della pasta epossidica si chiudono tutti i lati meno uno dove uscirà l'aria...
E viene fuori la roba più brutta del mondo
Immagine:
25,96 KB
Poi si fanno altri fori (credevate che era finita?? ) per l'ingresso dell'aria
Immagine:
28,48 KB
e ci si attaca sopra un carterino di pvc
Immagine:
31,57 KB
Immagine:
28,54 KB
poi si rimonta il bruttissimo accrocchio.
Una cosa positva c'è è che si accende da display alla bisogna basta accendere le luci!
Immagine:
50,32 KB
Immagine:
125,6 KB
Prossimamente i risultati della sperimentazione....
|
Immagine:
38,06 KB |
|
|
|
Barba 49
Utente Master
Toscana
36287 Messaggi |
Inserito il - 19/08/2019 : 15:12:11
|
Sul sito di Cyclone-tw.com ci sono i dissipatori alettati già fatti...
Eviterei invece come la peste l'idea di far circolare aria sporca all'interno del motore, occorrerebbe una ventola ben più potente in abbinamento ad un filtro per tutte le impurità! |
|
|
|
andrea 104KG
Utente Master
Marche
14265 Messaggi |
Inserito il - 19/08/2019 : 15:36:58
|
| Tenete conto che il motore non è piano. Inoltre ci sono le viti di chiusura che non vi fanno toccare uniformemente. Certo con un cnc e il giusto materiale si fa di tutto ma tenete sempre conto che un motore intero costa 300 euro, non so se a senso spendere molti euro per il raffreddamento.... |
|
|
|
andrea 104KG
Utente Master
Marche
14265 Messaggi |
Inserito il - 26/08/2019 : 21:03:32
|

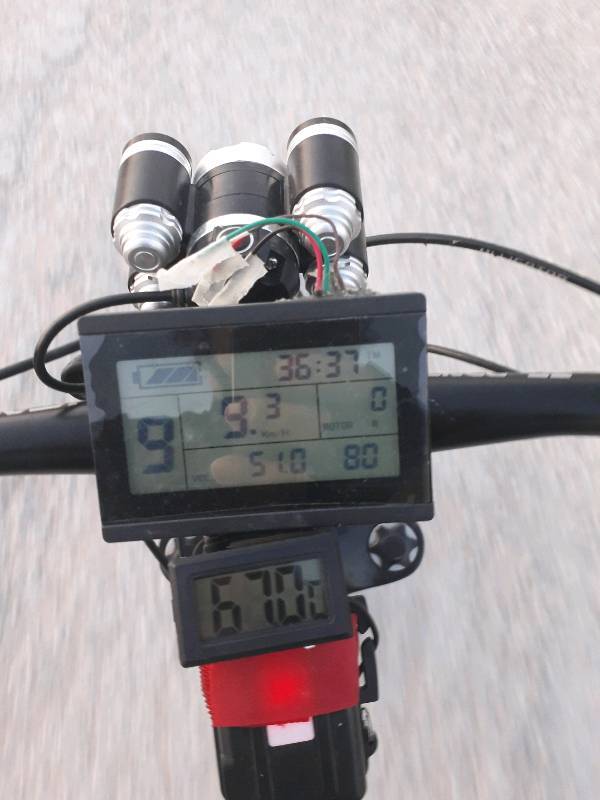

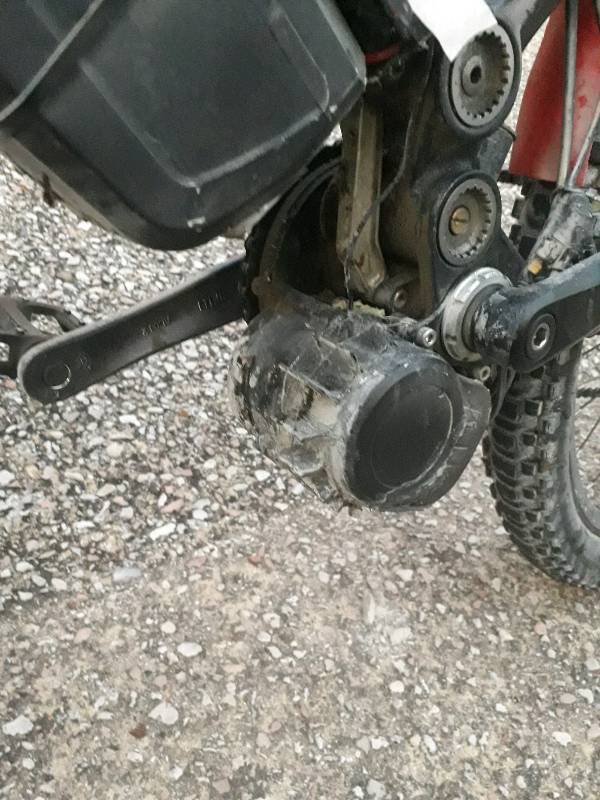

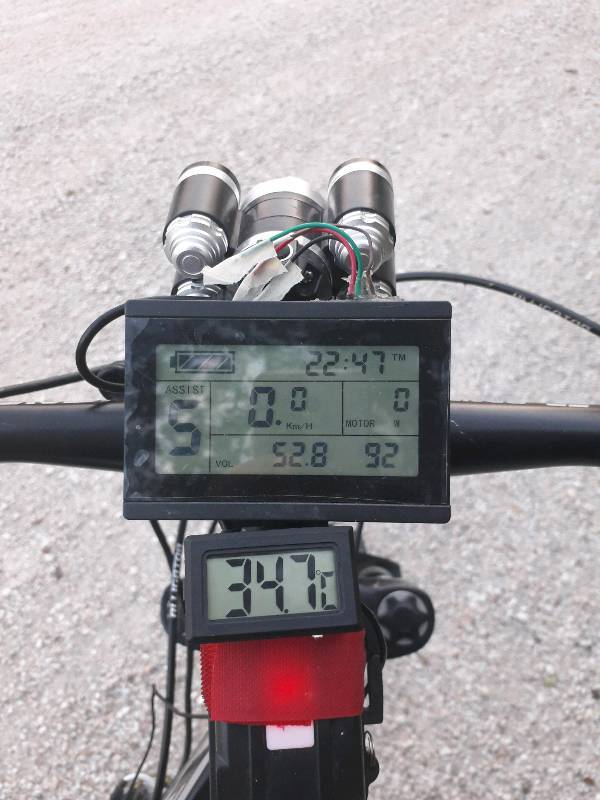

Per curiosità ho rifatto la salita di test dove sopra aveva raggiunto 87 gradi con ventolina. Questo il risultato.
Immagine:
42,77 KB
La temperatura di partenza.
Immagine:
83,68 KB
Immagine:
60,85 KB |
|
|
|
micheluzzo
Utente Attivo
Piemonte
521 Messaggi |
Inserito il - 27/08/2019 : 20:18:23
|
| Non vorrei dire una caxxata ...ma una cella di peltier? |
|
|
|
andrea 104KG
Utente Master
Marche
14265 Messaggi |
Inserito il - 27/08/2019 : 20:56:12
|
| Può essere una soluzione... se qualcuno ha voglia di provare... |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
|
|
andrea 104KG
Utente Master
Marche
14265 Messaggi |
Inserito il - 27/08/2019 : 22:08:24
|
E' stata una prova, comunque la circolazione dell'aria c'era e quindi l'aria calda non rimaneva dentro questo era essenziale... ma puntroppo non sufficiente
Ovvio se qualcuno vuol provare lo faccia la soluzione auutale è ormai ultracollaudata e mi da -20 gradi rispetto a prima per cui dal mio punto di vista il problema è risolto. Anche stasera sono risalito per 2 km su salite con spunti oltre il 20% e fondo scassato e non è andato neanche a 70° gradi, prima era oltre 90°. Ovviamente tutto è migliorabile |
|
|
| |
