Inserito il - 18/03/2020 : 22:29:56
|

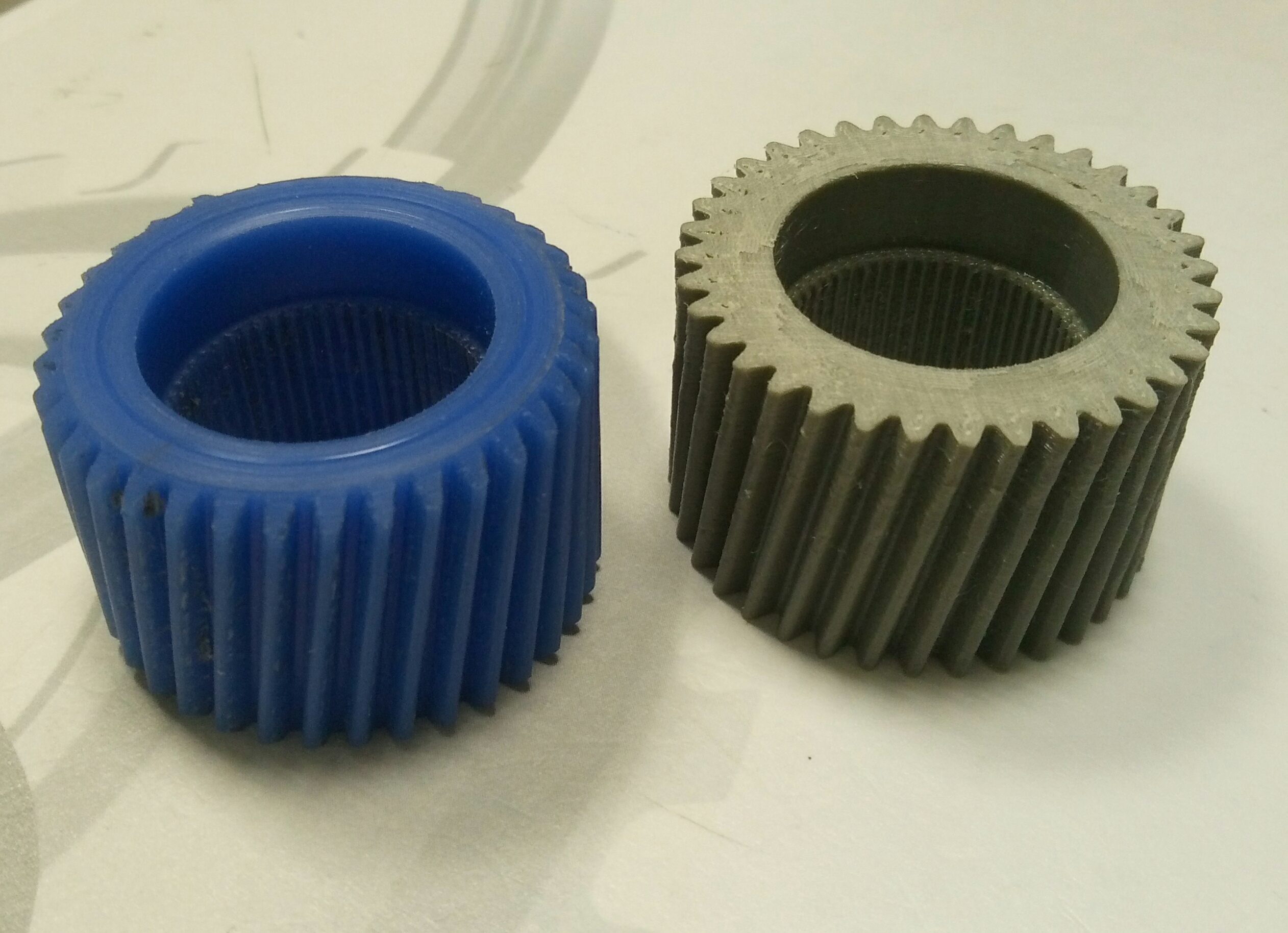

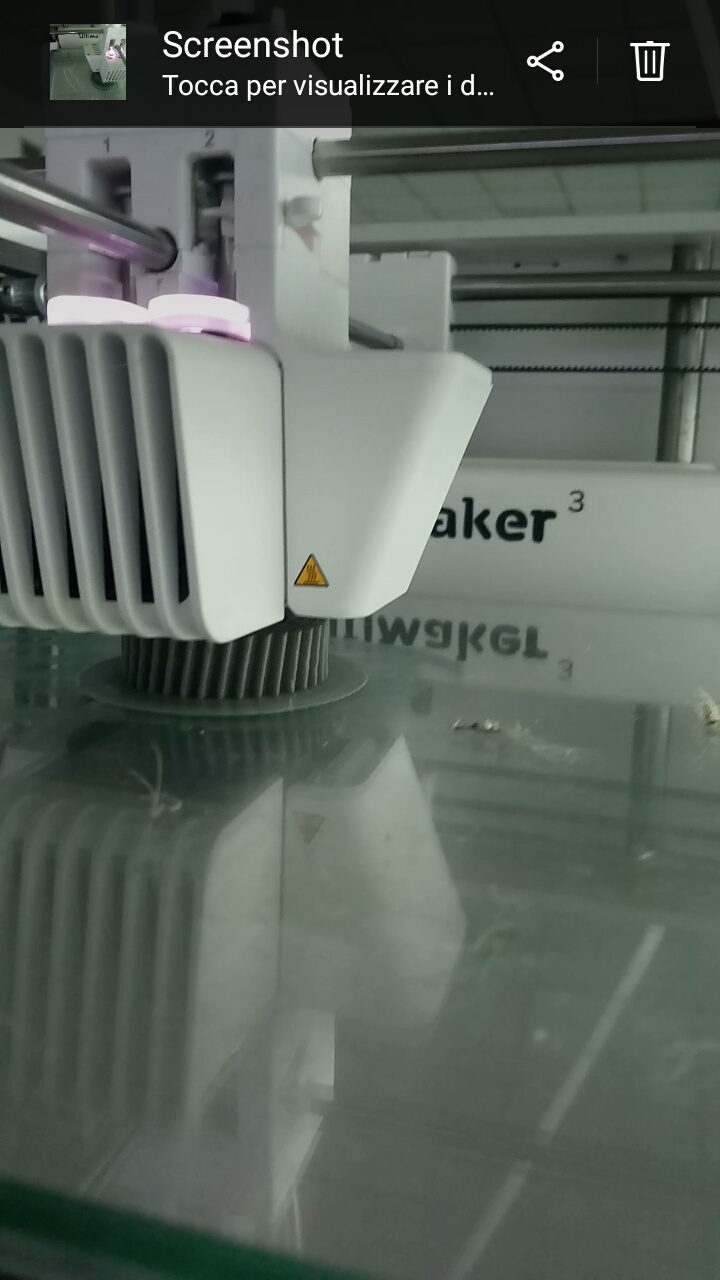

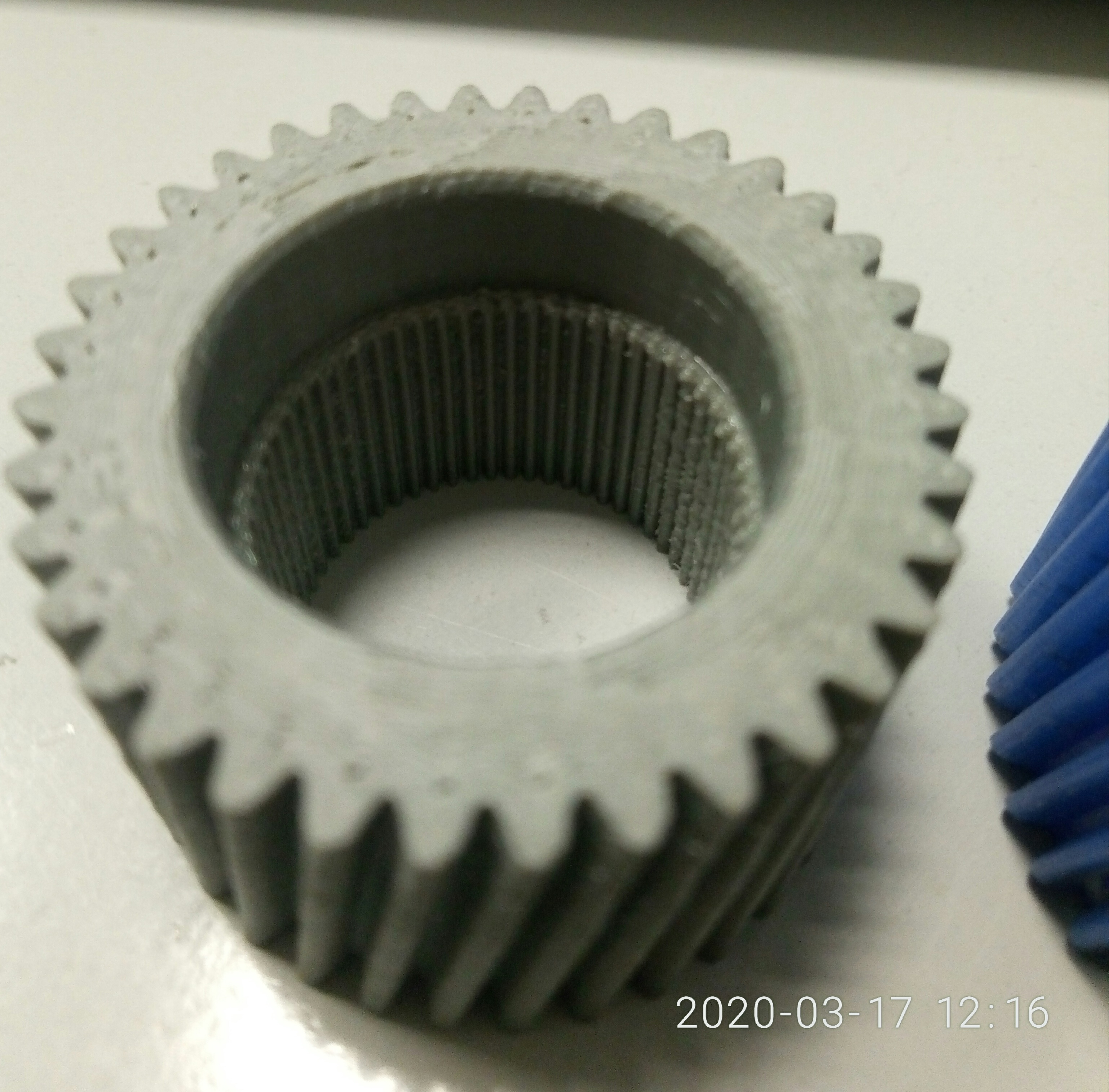

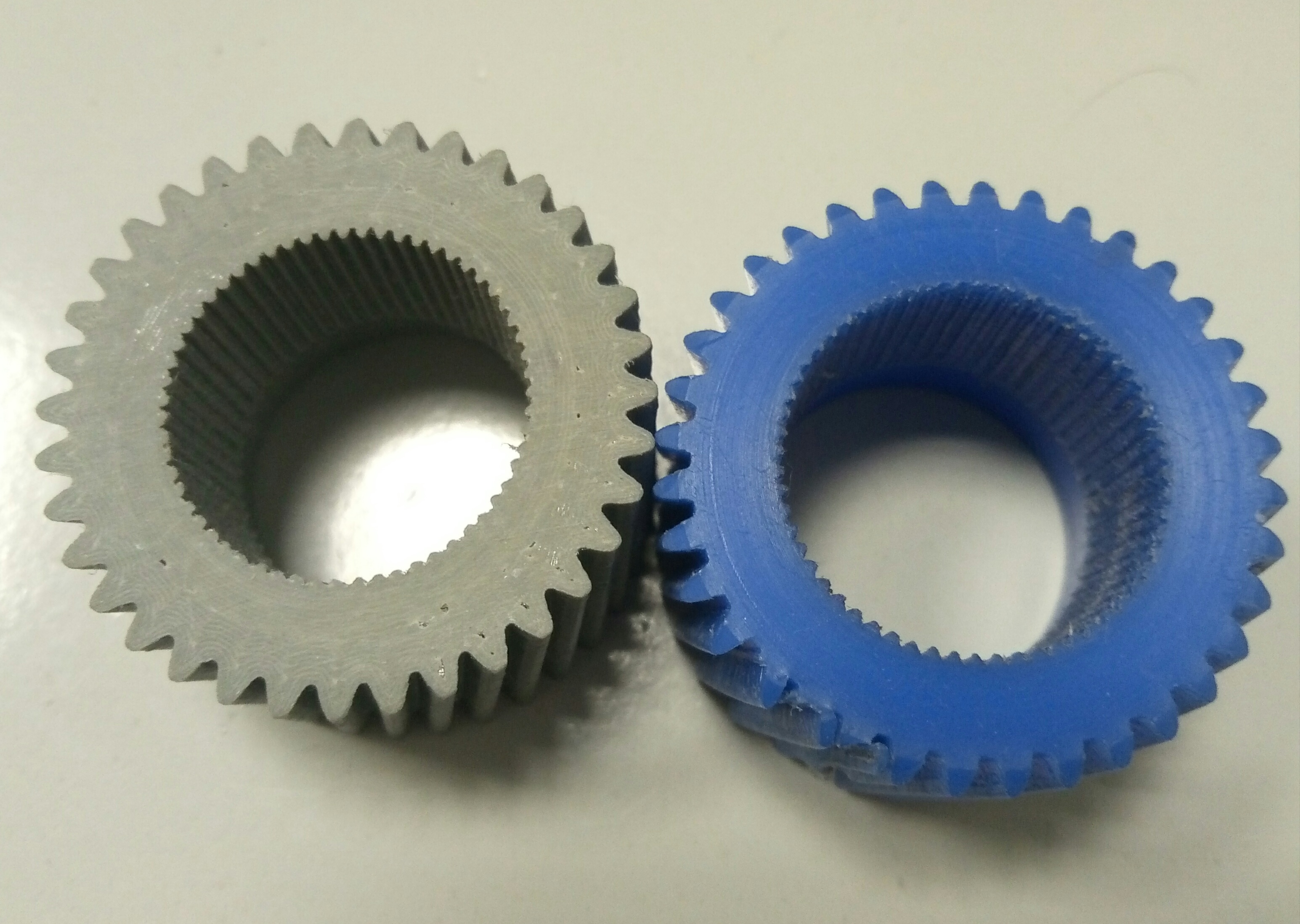

Buonasera a tutti, vi presento il primo ingranaggio stampato in 3D, non vi nego che sono proprio curioso di provarlo, peccato che non si può, ma va bene così, ci sono cose più importanti in questo momento che dobbiamo superare, sconfiggere tutti in sieme il maledetto coronavirus.
Immagine:
1890,86 KB
Immagine:
1345,97 KB
Immagine:
155,99 KB
Immagine:
944,66 KB
|
Modificato da - Chri27.5 in Data 18/03/2020 22:33:16
|
|
T4R
Utente Master
Campania
3482 Messaggi |
Inserito il - 18/03/2020 : 23:07:38
|
Molto bene. Provarlo ok non si può ma facci sapere se si monta bene o c'è bisogno di lavorarlo.
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V Decatlhon 9.1 Lmt GM 1Kw in meritato riposo Tecnobike DH Modified HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista. Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me. Marco Simoncelli |
|
|
andrea 104KG
Utente Master
Marche
13999 Messaggi |
Inserito il - 18/03/2020 : 23:53:01
|
Dovrebbe avere dei vantaggi? Dicci di più sul materiale ecc. Resiste al calore? In salita il mio tsd2 arriva anche oltre 100 gradi... |
|
|
giordano5847
Utente Master
Lombardia
4049 Messaggi |
Inserito il - 19/03/2020 : 09:19:42
|
Ma con la stampante 3D si può usare qualsiasi materiale? Una volta avevo fatto costruire un ingranaggio per una telescrivente (1980 ca.) denti fresati in nailon (l'aspetto er uguale all'originale) è durato un'ora. Mi hanno detto che sono materiali particolari per esempio addizionati vetro, non so se la polvere di vetro si presta ad una 3D. La forma sicuramente la si copia bene la resistenza è da provare. |
Fuggi quello studio del quale la resultante opera more coll'operante d'essa. (Leonardo) |
|
|
Cabi
Utente Medio
Veneto
177 Messaggi |
Inserito il - 19/03/2020 : 10:58:21
|
Molto interessante, effettivamente se lo hai stampato in semplice pla non avrà una gran resistenza, ma trovi anche pla caricato al carbonio dove le cose migliorano molto. Non costa molto. Non so se avrà la resistenza necessaria all'applicazione. Comunque bravo bella prova e bella qualità di stampa. Flavio |
b'ebike 7 36v 20 ah lifepo4. |
|
|
Bagigio
Utente Senior
Emilia Romagna
1604 Messaggi |
Inserito il - 19/03/2020 : 14:29:01
|
Secondo me è ABS, il PLA anche additivato non ha la resistenza meccanica necessaria.
E' venuto bene, complimenti, l'hai stampato a 0,1 mm. ?
|
B'twin 7 2009 | Bafang SWXH rear | Samsung 29E 36v 14,5Ah | 27.500 Km since 18/10/2010 | in storage
Dahon Jetstream P8 | Bafang BBS01B | Samsung 21700 50E 36v 15Ah | muletto
Graziella All-Black | Bafang BBS01 | Sanyo 18650GA 36v 14Ah | ex muletto
Nazca Explorer | Bafang BBS01 | Sanyo 18650GA 36v 14Ah | 15.000 Km | limousine | mezzo quotidiano
+ 3.850 Km con ex CityBike 28" dal 01/09/2009 | Nine front FH154 7*9 | Dennj li-ion 36v 8.4Ah | dismessa
|
Modificato da - Bagigio in data 19/03/2020 14:32:35 |
|
|
windfire
Utente Senior
1791 Messaggi |
Inserito il - 19/03/2020 : 14:48:57
|
Scusate l'ignoranza. Se io ho un ingranaggio che voglio realizzare e copiare su di una stampante 3d come devo fare? Si fotografa e si da in pasto alla stampante? |
|
|
Marcoermejo
Utente Attivo
Liguria
799 Messaggi |
Inserito il - 19/03/2020 : 14:58:06
|
| windfire ha scritto:
Scusate l'ignoranza. Se io ho un ingranaggio che voglio realizzare e copiare su di una stampante 3d come devo fare? Si fotografa e si da in pasto alla stampante?
|
O hai a disposizione uno scanner 3D e allora (più o meno è come dici tu) oppure lo disegni, o lo fai disegnare, con dei programmi di disegno 3D poi lo dai in pasto ad un sw che ti forniscono con la stampante che lo converte in un apposito "linguaggio macchina" e,a quel punto, la stampante lo stampa (però dovrai anche fornire dei parametri alla stampante - ad esempio la "densità e precisione" di stampa, il tipo di filo che utilizzi, ecc - che varieranno il risultato finale e le tempistiche di stampa). Esistono poi siti web dove trovi già una marea di pezzi disegnati da altri e messi a disposizione gratuitamente o a pagamento (ad esempio "thingiverse") e siti dove provare a disegnare quel che ti serve e poi estruderlo in 3D come ad esempio "sketchup" (in modo, poi, di poterlo "dare in pasto" al sw della stampante e via come sopra). |
|
|
berna_48
Utente Attivo
Toscana
726 Messaggi |
Inserito il - 19/03/2020 : 18:14:22
|
Se ben ricordo, fino a quando ho lavorato, gli ingranaggi erano in nylon, rettificati da un cilindro pieno. Avevano (hanno) una certa elasticità, resistenza meccanica e resistenza all'usura se immersi in un grasso molto fluido. Non credo che questo durerà molto in un tsdz |
|
|
Chri27.5
Utente Medio
Lombardia
466 Messaggi |
Inserito il - 19/03/2020 : 21:06:45
|
Buonasera a tutti è grazie, il materiale usato è ABS, l'obiettivo è solamente a scopo di test, è ovvio che non sarà come l'originale però per curiosità si può provare. @ windfire, per stampare in 3D serve disegnare l'ingranaggio in formato .stl con qualsiasi programma di solidi, ma non basta,in questo caso ho dovuto ricavare la matematica dalla geometria dei denti e l'inclinazione, poi dovrai tenere conto delle tolleranze di stampa e in fine dovrai disegnare un modello che tiene conto di tutto questo, devo dire che per essere il primo è venuto bene, anche il controllo dimensionale rispecchia l'originale. Vi aggiornerò a breve dopo il test.
|
|
|
Ciocia
Nuovo Utente
Lombardia
33 Messaggi |
Inserito il - 14/09/2020 : 00:02:43
|
Buonasera, Sono interessato alla cosa, ho anche io una stampante 3d non si sa mai che in futuro potrei averne bisogno... Non so però se la stampante riesce a farmi quell'ingranaggio...
Risultati? L'hai provato?? |
|
|
|
