Buongiorno a tutti,
ho accorciato il cavo che dal motore va al display.
In pratica ho tagliato il cavo ed ho collegato i 5 cavi del display seguendo il colore e lasciti "morti" i restanti 3 cavi.
Il display però indica Error 30.
Credo sia dovuto ai 3 cavi che non ho collegato.
Qualcuno sa come posso risolvere?
grazie
Cesare
|
|
|
Barba 49
Utente Master
Toscana
36204 Messaggi |
Inserito il - 10/03/2021 : 10:58:24
|
Ti sei risposto da solo, collega anche gli altri cavi!!!  |
 |
|
|
Tablista
Nuovo Utente
24 Messaggi |
Inserito il - 10/03/2021 : 11:51:07
|
si, ma io ho solo 5 cavi.
ho eliminato tutto il resto. |
|
|
|
Tablista
Nuovo Utente
24 Messaggi |
Inserito il - 10/03/2021 : 20:46:48
|

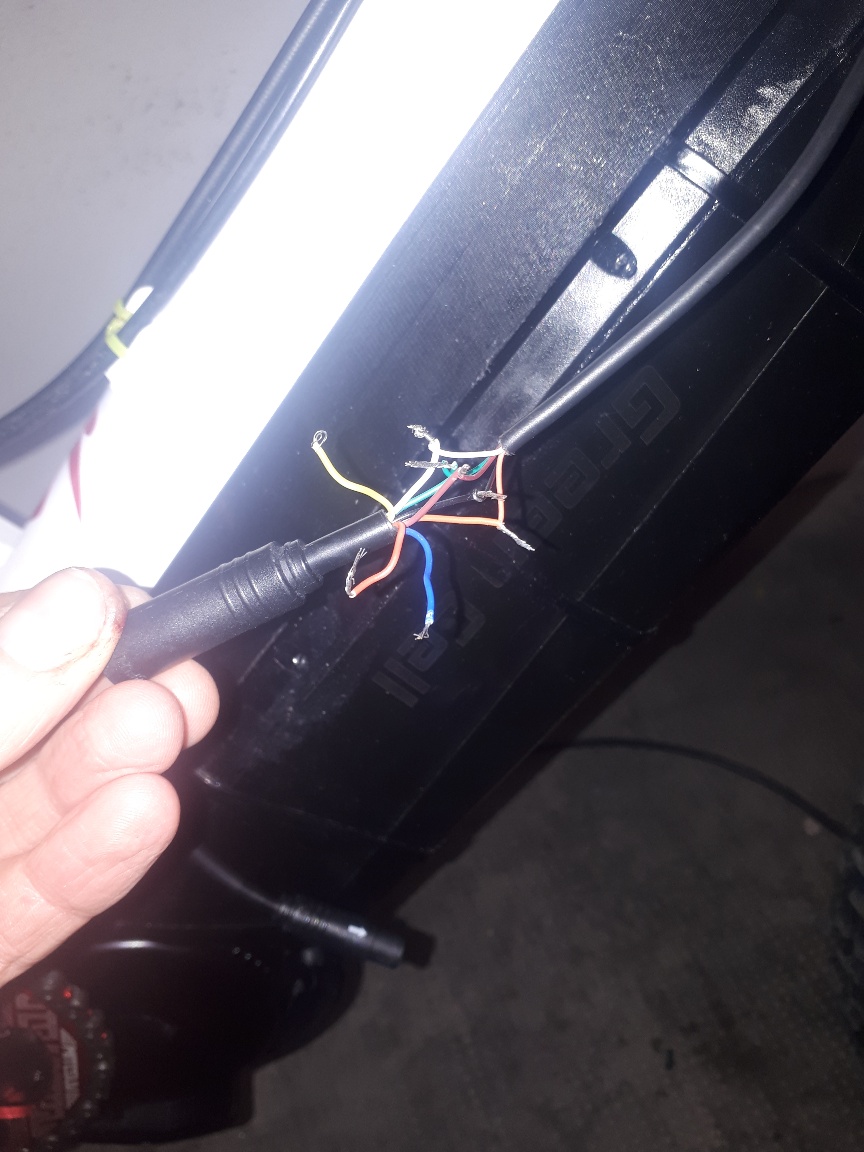

provo ad inserire una foto
Immagine:
230,68 KB
Immagine:
|
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 10/03/2021 : 21:28:16
|
| Ma prima com'era collegato? come facevano i 5 fili a diventare 8? non hai solo tagliato il filo per accorciarlo devi aver fatto qualcos'altro... |
|
|
|
Barba 49
Utente Master
Toscana
36204 Messaggi |
Inserito il - 11/03/2021 : 06:56:48
|
Ma scusa, come fanno ad essere "scomparsi" tre cavi, come dice Andrea quando si accorcia un cavo non è che spariscono alcuni conduttori!!!
Poi guarda che quando si accorcia un cavo i conduttori interni vanno tagliati "a scalare", non nello stesso punto, altrimenti poi quando li isoli con il nastro adesivo viene fuori un pasticcio infernale, e oltretutto i conduttori si saldano a stagno!!!  |
|
|
|
Bilbo
Utente Senior
Friuli-Venezia Giulia
1479 Messaggi |
Inserito il - 11/03/2021 : 07:17:03
|
| e, aggiungo a quanto scritto da Barba, possibilmente isolati singolarmente con guaina termorestringente.... |
|
|
|
Tablista
Nuovo Utente
24 Messaggi |
Inserito il - 11/03/2021 : 08:40:46
|
Al di la dell'isolamento, che poi farò a modo.
Mi spiego meglio. Il cavo è rimasto chiuso fra il manubrio ed il telaio e si è schiacciato nella biforcazione fra display, sensore freni ed acceleratore (spero che non si sia bruciato niente perchè ho sentito "friggere")
Non usando ne i sensori dei freni, ne l'acceleratore, ho deciso di eliminarli, mantenendo solo cavo del display.
Ho quindi collegato il solo cavo del display al cavo principale. |
|
|
|
mbrusa
Utente Attivo
Lombardia
870 Messaggi |
|
|
T4R
Utente Master
Campania
3501 Messaggi |
Inserito il - 11/03/2021 : 13:02:23
|
| http://www.jobike.it/forum/topic.asp?TOPIC_ID=59828 |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
Tablista
Nuovo Utente
24 Messaggi |
Inserito il - 11/03/2021 : 13:26:21
|
| scusate. Si tratta di un BBS01 da 36V e 259W con display C965. Grazie |
|
|
|
giordano5847
Utente Master
Lombardia
4069 Messaggi |
Inserito il - 11/03/2021 : 17:17:32
|

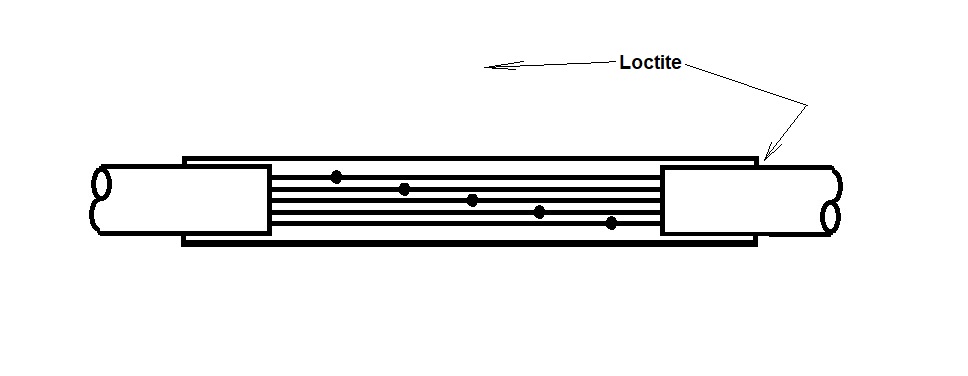

Scusa se mi permetto questa sarebbe la corretta giunzione di un multifilo. Sei troppo vicino allo spinotto!
Ogni filo con l'auto stringente ed un auto stringente più grosso all'esterno. Per essere proprio sicuri che non entri umidità tutto attorno all'ultimo auto stringente un goccio di loctite.
|
Fuggi quello studio del quale la resultante opera more coll'operante d'essa. (Leonardo) |
Modificato da - giordano5847 in data 11/03/2021 17:19:44 |
|
|
|
Tablista
Nuovo Utente
24 Messaggi |
Inserito il - 11/03/2021 : 18:12:52
|
grazie. Ma il problema non è come collegare i Fili.
Ho collegato i 5 fili del display ai corrispondenti 5 fili (rispettando il colore) che escono dal motore.
Sono rimasti fuori 3 fili, relativi al sensore freno ed acceleratore, che non ho istallato.
Il display però da errore 30.
|
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 11/03/2021 : 19:41:38
|
| Siccome hai sentito friggere la prima cosa è cercare di ripristinare la connessione originale, anche in maniera provvisoria, per vedere che non si sia fusa la centralina. Una volta appurato che come originale funziona puoi cominciare a ragionare su come togliere dei fili. Altrimenti non ne vieni fuori. |
|
|
|
Tablista
Nuovo Utente
24 Messaggi |
Inserito il - 12/03/2021 : 08:14:04
|
| ok Grazie. Ma secondo voi c'è il rischio che si sia bruciata la centralina? |
|
|
|
Barba 49
Utente Master
Toscana
36204 Messaggi |
Inserito il - 12/03/2021 : 08:29:43
|
L'errore 30 indica una mancata comunicazione ma è generico, quindi è probabile che durante il tranciamento del cavo si sia danneggiato qualcosa.  |
|
|
|
Tablista
Nuovo Utente
24 Messaggi |
Inserito il - 12/03/2021 : 09:18:17
|
ok. Intanto ho acquistato un cavo nuovo, poi vediamo.
c'è modo di fare un test sulla centralina o sul display?
Oppure secondo voi si potrebbe essere fulminato anche altro?
grazie
|
|
|
|
Barba 49
Utente Master
Toscana
36204 Messaggi |
Inserito il - 12/03/2021 : 09:25:24
|
| Non cìè nient'altro oltre il display e la centralina su quel motore... |
|
|
|
Tablista
Nuovo Utente
24 Messaggi |
Inserito il - 12/03/2021 : 10:17:18
|
ok Barba....almeno non si sbaglia.
speriamo bene! |
|
|
| |
