mini80
Nuovo Utente
Emilia Romagna
49 Messaggi |
 Inserito il - 10/01/2011 : 15:34:30
|
Finalmente il mio progetto ha raggiunto un buon punto, sabato per la prima volta ho "acceso" la mi ebike e mi sono fatto un giretto, funziona tutto a dovere ma ancora devo sistemare un po' di cose, tutto dovrà essere pronto per la primavera
Per il momento sono molto soddisfatto

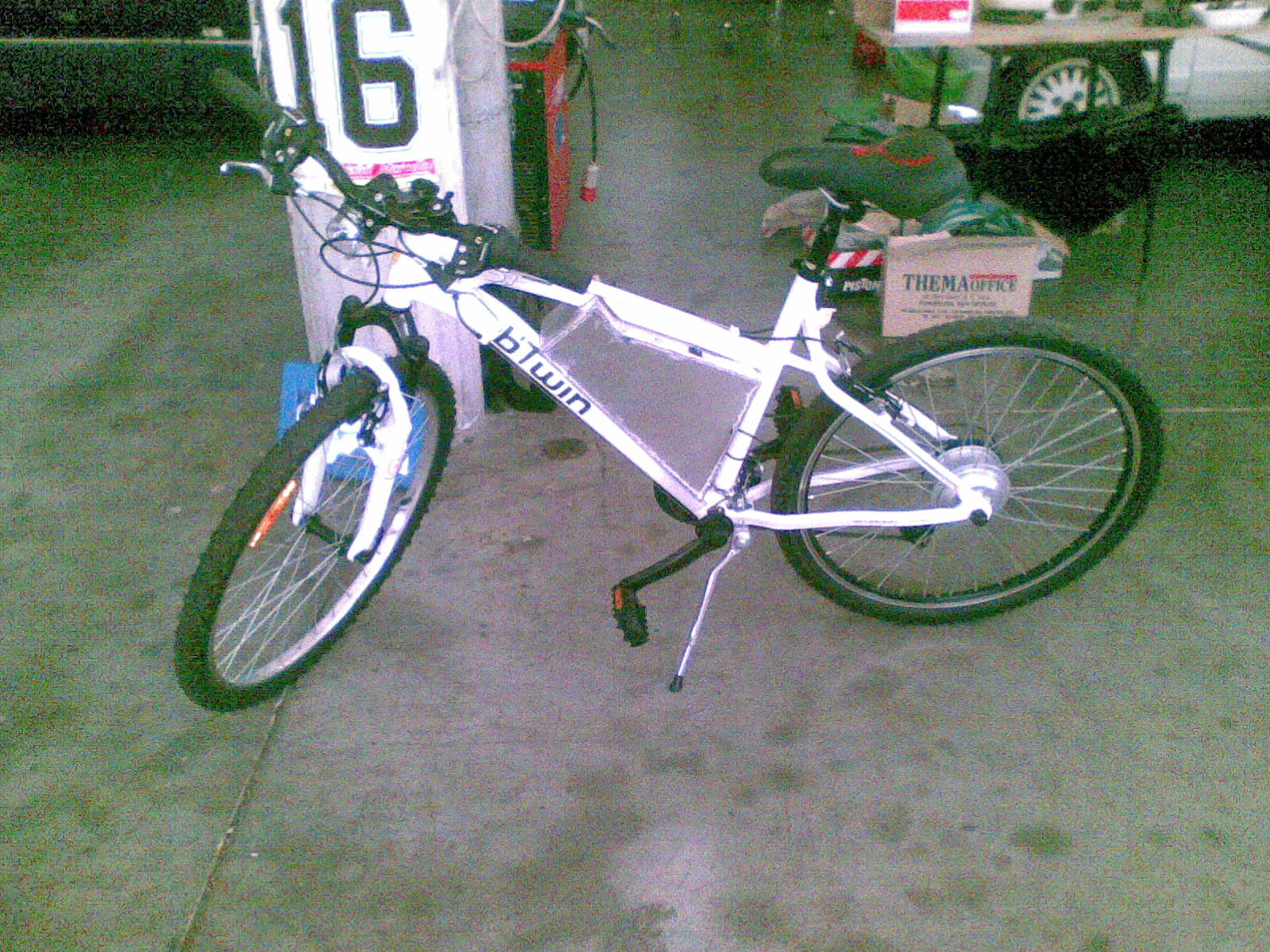

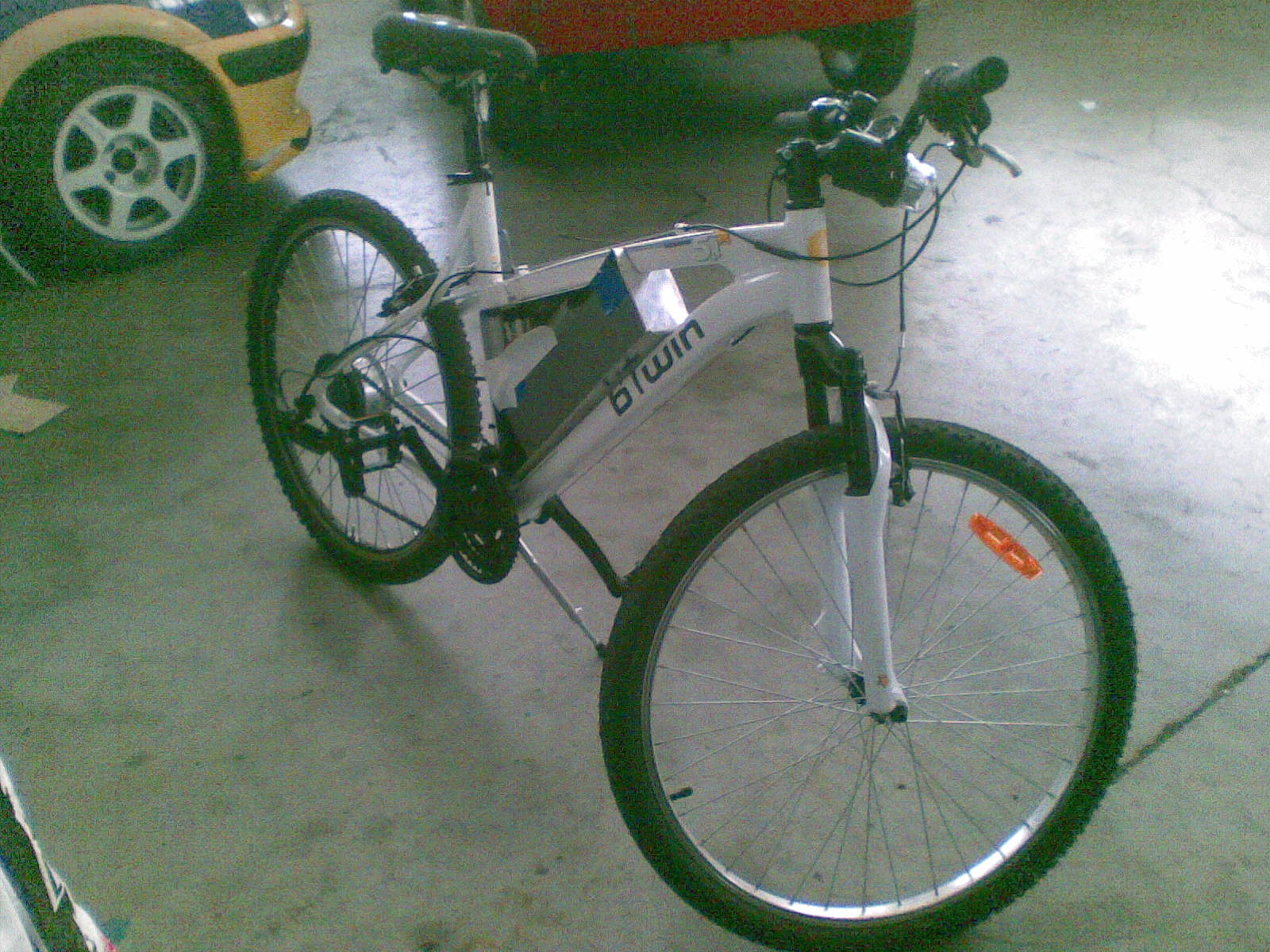

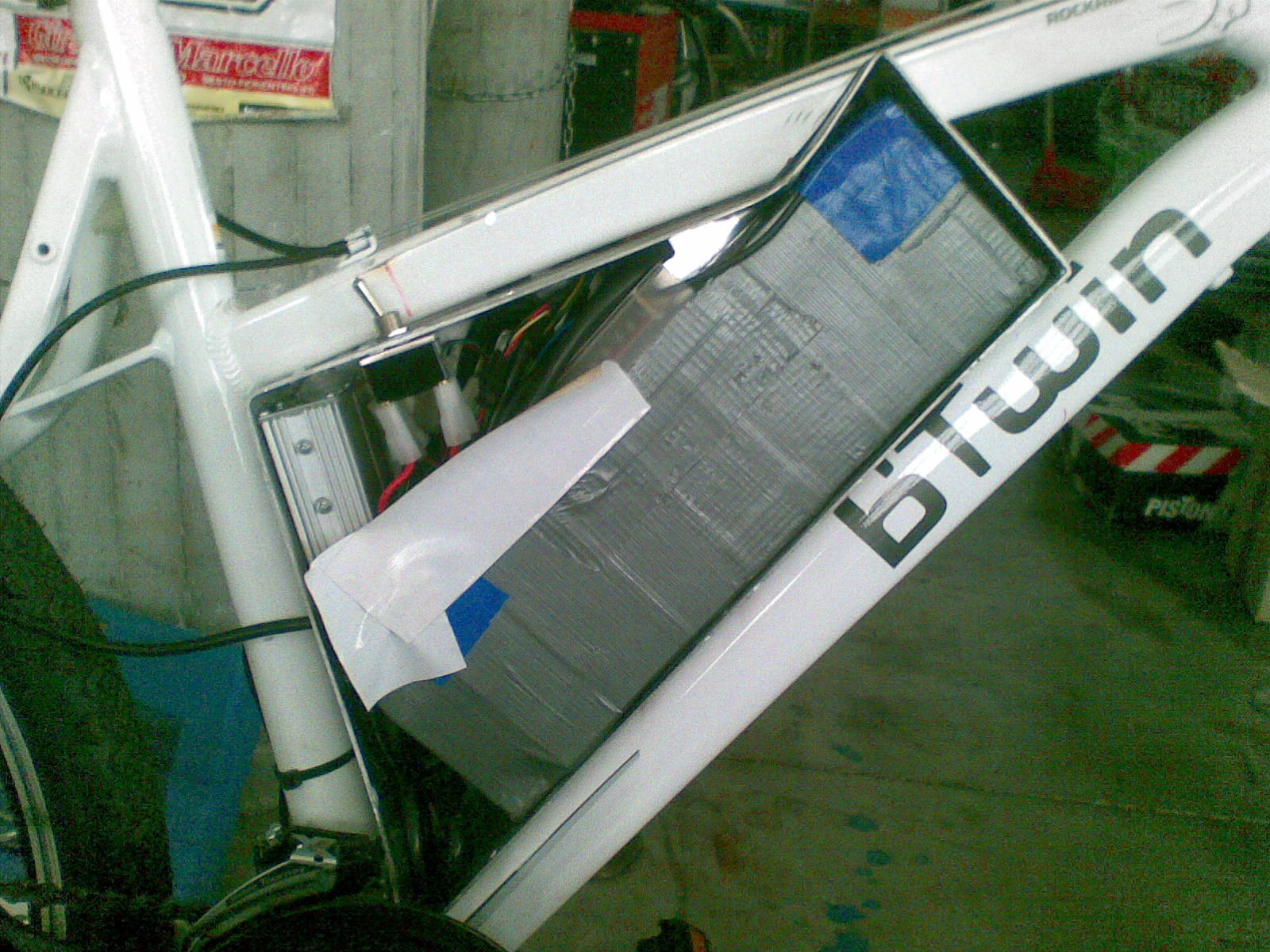

Metto qualche foto (anche se di scarsa qualità) così mi potete dare qualche consiglio o suggerimento se vedete qualcosa che non va
Il materiale l'ho preso tutto presso il gentilissimo Alcedo, e la batteria me l'ha fornita dennj
Immagine:
441,53 KB
Immagine:
346,26 KB
Immagine:
393,63 KB
Immagine:
319,18 KB
|
|
|
Bentax
Utente Senior
1559 Messaggi |
Inserito il - 10/01/2011 : 16:07:39
|
buono, hai sistemato tutto nel triagolo!
anche la centralina. qual'è quella media da 36V di alcedo?
fico il piccolo interruttore seminascosto!
|
e-bikes:
1. MTB Cannondale Jekyll (bbs02 750W centrale)
2. Dahon Jetstream P8 (ex 'motorino') - muscolare
3. city bike - muscolare (da rimettere a posto)
4. Cinzia Car bike (ex rubata, da rimettere a posto) - muscolare |
 |
|
|
mini80
Nuovo Utente
Emilia Romagna
49 Messaggi |
Inserito il - 10/01/2011 : 17:22:13
|
Si la centralina è quella, per il momento è li ma devo capire se chiusa li dentro possa scaldare troppo, al momento non è fissata è solo appoggiata, sto pensando come fissarla im modo che tutto l'alluminio della scatola possa sunzionare da dissipatore, l'idea di base era avere meno pezzi sparsi possibile e per ora ci sono riuscito, a sinistra della scatola ho l'interruttore 1-2-3 per selezionare il grado di assistenza e a destra l'interruttore 0/1 di accensione, ero indeciso se mettere un interruttore semplice o a chiave, per il momento ho scelto di mettere quello semplice
devo trovare anche un buon lucchetto perchè ho già paura dei furti...... |
|
|
|
T4R
Utente Master
Campania
3523 Messaggi |
Inserito il - 10/01/2011 : 18:04:39
|
Complimenti molto pulito il lavoro.
La scatola d'alluminio te l'ha fatta Alcedo?
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
Bobzilla
Utente Master
Lazio
2466 Messaggi |
Inserito il - 10/01/2011 : 18:21:52
|
| I complimenti anche da me ,sta venendo su alla grande.Ho la stessa centralina alloggiata in un case in alluminio,per adesso non necessita di raffreddamento ,più avanti monterò delle prese d'aria con convogliatore entrata-uscita.Hai presente le modifica presa d'aria degli scooter's? beh simile. Ciao |
-- S -- |
|
|
|
mini80
Nuovo Utente
Emilia Romagna
49 Messaggi |
Inserito il - 10/01/2011 : 19:02:40
|
| T4R ha scritto:
Complimenti molto pulito il lavoro.
La scatola d'alluminio te l'ha fatta Alcedo?
Saluti Pino
|
no la scatola me l'ha fatta un amico ed è ancora da finire, non so bene come fissare al meglio il coperchio.... |
|
|
|
mini80
Nuovo Utente
Emilia Romagna
49 Messaggi |
Inserito il - 10/01/2011 : 19:04:48
|
| rainbow ha scritto:
I complimenti anche da me ,sta venendo su alla grande.Ho la stessa centralina alloggiata in un case in alluminio,per adesso non necessita di raffreddamento ,più avanti monterò delle prese d'aria con convogliatore entrata-uscita.Hai presente le modifica presa d'aria degli scooter's? beh simile. Ciao
|
io penso che sia sufficiente tenerla ben vicina alla scatola, al massimo un po' di pasta conducente tipo quella che si usa per i processori dei pc, poi vedrò, volevo limitarmi al massimo a qualche foro di aerazione |
|
|
|
gigi35
Utente Master
Emilia Romagna
2979 Messaggi |
Inserito il - 10/01/2011 : 19:13:30
|
| bella,originali anche le corna della scatola porta batteria per tenerla ferma. |
collaboratore video |
|
|
|
Dasti
Utente Master
Liguria
20991 Messaggi |
Inserito il - 10/01/2011 : 19:26:17
|
Mi associo ai complimenti degli altri jobikers.
Veramente bella! |
Road Bike 28" Olmo Mod. Supergentleman.
Road Bike 28" Olmo "recycled".
Road Bike 28" Francesco Moser Mod. San Cristobal
Road Bike 28" aluminium Ks Cycling (in fase di elettrificazione).
City Bike aluminium 28" MBM Voyager, Cute Q-100.
Classic Bike 28" WEG Classic, Cute Q-128SX.
MTB full suspension aluminium 26" Sobim Diamond , Cyclone.
Folding Bike aluminium 20" Dahon Vitesse D7, Cyclone.
Folding Bike aluminium 20" Diamond Minivelo.
Folding Bike 16" Dahon Dream-HT660, Cyclone.
Folding Bike Brompton A Line
LiFePO4 (dal 03/10/2007).
Tai nasha no karosha (Live Long And Prosper, Lunga Vita e Prosperità) |
|
|
|
mini80
Nuovo Utente
Emilia Romagna
49 Messaggi |
Inserito il - 11/01/2011 : 10:08:27
|
| gigi35 ha scritto:
bella,originali anche le corna della scatola porta batteria per tenerla ferma.
|

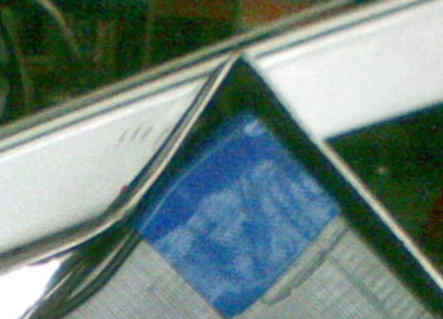

veramente ho tagliato il telaio per farci stare la scatola.... non sono corna, ora penso di saldare il tutto insieme
Comunque mi è venuto fuori già il primo problema, l'interruttore che toglie l'alimentazione mi si è incollato.... evidentemente non è adatto alla corrente continua, voi solitamente che fate? interromptere sia il + che il - o solo il il meno così l'interruttore non lavora sotto carico
|
|
|
|
stefno
Utente Attivo
Lazio
614 Messaggi |
Inserito il - 11/01/2011 : 11:29:24
|
| mini80 ha scritto:
| gigi35 ha scritto:
bella,originali anche le corna della scatola porta batteria per tenerla ferma.
|
veramente ho tagliato il telaio per farci stare la scatola....
|
OUCH!!!  |
Rockrider 9.1 con BPM2 HS @ 55V 40A Max, 15s2p LiPo.
Brompton M3L con kit Freedomebikes @ 36V LiIon Alcedo.
Brompton M2E con kit Freedomebikes.
Hoptown con SWHX posteriore @ 36V LiIon Alcedo.
Rampichino acciaio con Bafang 250W Front @ 24V LiIon Dennj. |
|
|
|
Dasti
Utente Master
Liguria
20991 Messaggi |
Inserito il - 11/01/2011 : 12:39:13
|
| mini80 ha scritto:
veramente ho tagliato il telaio per farci stare la scatola.... non sono corna, ora penso di saldare il tutto insieme
|
Non l'avevo notato ...ritirerei i miei complimenti
Per quel che riguarda l'interruttore opterei, essendoci lo spazio per fissarlo lateralmente, per uno stacca batteria.
 |
Road Bike 28" Olmo Mod. Supergentleman.
Road Bike 28" Olmo "recycled".
Road Bike 28" Francesco Moser Mod. San Cristobal
Road Bike 28" aluminium Ks Cycling (in fase di elettrificazione).
City Bike aluminium 28" MBM Voyager, Cute Q-100.
Classic Bike 28" WEG Classic, Cute Q-128SX.
MTB full suspension aluminium 26" Sobim Diamond , Cyclone.
Folding Bike aluminium 20" Dahon Vitesse D7, Cyclone.
Folding Bike aluminium 20" Diamond Minivelo.
Folding Bike 16" Dahon Dream-HT660, Cyclone.
Folding Bike Brompton A Line
LiFePO4 (dal 03/10/2007).
Tai nasha no karosha (Live Long And Prosper, Lunga Vita e Prosperità) |
|
|
|
imayoda
Utente Master
Emilia Romagna
2826 Messaggi |
Inserito il - 11/01/2011 : 13:08:33
|
come compenserai il telaio tagliato? pensi di saldare qualche rinforzo oppure userai dei profilati da imbullonare??
cmq molto bella la bici, anche se adesso ha un 30% di integrità strutturale in meno.. attento!!! |
|
|
|
Barba 49
Utente Master
Toscana
36294 Messaggi |
Inserito il - 11/01/2011 : 13:42:36
|
Saldando la scatola al telaio non ne migliorerai la robustezza, devi trovare una soluzione diversa oppure la bici ti va in frantumi sulle prime biche che trovi!
Per l'interruttore quoto Dasti, la fusione che hai avuto non dipenda dalla corrente continua ma dal fatto che quello che hai usato è un semplice interruttore da pannello e si sarebbe comunque distrutto alla prima richiesta di corrente da parte della centralina.  |
|
|
|
mini80
Nuovo Utente
Emilia Romagna
49 Messaggi |
Inserito il - 11/01/2011 : 17:06:46
|
Il telaio non è completamente tagliato,la parte superiore del quadrilotto è rimasta integra a mio avviso non ha perso tanto in robustezza anche perchè ha uno spessore enorme, saldando quella parte di scatola penso di ripristinare una notevole rigidezza... poi solo il tempo mi darà il verdetto... chi mi ha fatto la scatola è uno che è abituato a lavorare con l'alluminio e secondo lui quel taglio in quella posizione non dovrebbe creare problemi
Per quel che riguarda l'interruttore, uno stacca batteria non riuscirei ad infilarlo da nessuna parte, l'interruttore che ho usato è un 250Vac 16A, essendo un interruttore per corrente alternata non ha una distanza sufficiente dei contatti e azionandolo sotto tensione i contatti si saldano perchè non si estingue l'arco elettrico
voi avete montato un interruttore fra batteria e centralina o avete fatto un collegamento diretto? se sezionassi doppiamente solo il meno utilizzando entrambi i contatti dell'interruttore dovrei risolvere il problema.... devo verificare
comunque ieri sera ho provato anche la velocità di punta, pedalando a vuoto cioè senza sforzo con un rapporto molto ridotto, ho raggiunto 28kmh con il gps... non male visto che io peso 90kg e la ruota dietro era anche un po' sgonfia, appena arriverà il tempo buono proverò anche l'autonomia
come pneumatici ci sono i normali di serie della bici |
|
|
|
mini80
Nuovo Utente
Emilia Romagna
49 Messaggi |
Inserito il - 11/01/2011 : 17:12:05
|
Per l'interruttore sto pensando ad uno di questi
 |
|
|
|
tittopower
Utente Senior
Emilia Romagna
1594 Messaggi |
Inserito il - 11/01/2011 : 18:38:42
|
| Tutto ben concepito tranne quel taglio al telaio che non avrei fatto...al limite avrei cercato un altro tipo di batteria che consetiva lo scatolaggio senza tagliare. Se hai preso la centralina EP-BUS puoi evitare l'interuttore poiche compreso nella funzione del bus. |
Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque |
|
|
|
mini80
Nuovo Utente
Emilia Romagna
49 Messaggi |
Inserito il - 11/01/2011 : 20:37:06
|
| Non so se è la ep-bus come faccio a capirlo? La batteria più compatta di così non si riusciva a fate, ci voleva in telaio in po' più grande ma per la mia altezza mi hanno dato quella, io comunque tutto sto problema del taglio non Lo vedo, dopo aver riscaldato il tutto non penso di avere problemi, saranno prima altre le cose che si romperanno in della bici, la qualità dei movimenti è molto scarsa |
|
|
|
AlexSv
Utente Master
Liguria
2430 Messaggi |
Inserito il - 11/01/2011 : 23:42:21
|
Nemmeno io avrei toccato il telaio  non foss'altro che per pigrizia !
Hai provato la bici col telaio ancora da risaldare ?  |
Bixy Urban Cruiser - corretta con SWXH@8SLi-ion18650-11Ah km.percorsi:1000
HardVolt - messa a riposo dopo 4000km.
Born2ride 16" N.1 con cryst209sensorless@8sNanotech + Born2ride 16" N.2 -> Pedalare !!!
Sub Minivelo - Small Urban Bike ... now with SWXK :)
Ciocodream: l'unica bipa al mondo color Nesquik, ora in versione Tourist 24V
Hai hai hai tanta voglia di pedalare ! :p - Eqxduro FS versione "AM"
853...neonata con cryst406@14s38120 km.percorsi bipa:900 batteria:4900
Aka Ridimensionatore MaScarato ! |
|
|
|
mini80
Nuovo Utente
Emilia Romagna
49 Messaggi |
Inserito il - 12/01/2011 : 07:39:39
|
| Si l'ho provata, non Ho notato nessun problema |
|
|
|
Bobzilla
Utente Master
Lazio
2466 Messaggi |
Inserito il - 13/01/2011 : 07:10:06
|

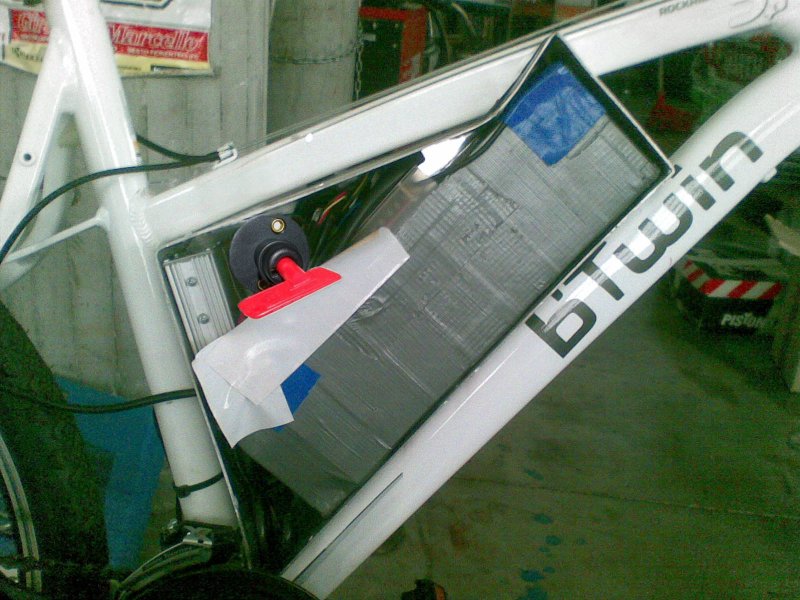

| Lo stacca batteria da te postato é identico a quello che ho adottato io: un tantino voluminoso ma funziona alla grande e poi non c'e' pericolo di perdere quel chiavone rosso Ciao |
-- S -- |
|
|
|
Dasti
Utente Master
Liguria
20991 Messaggi |
Inserito il - 13/01/2011 : 16:18:01
|
| rainbow ha scritto:
Lo stacca batteria da te postato é identico a quello che ho adottato io: un tantino voluminoso ma funziona alla grande e poi non c'e' pericolo di perdere quel chiavone rosso Ciao
|
Lo stacca batteria l'ho postato io, pensavo si potesse installare in questa maniera:
Sono d'accorto con Te funzionerebbe alla grande ma mini80 esclude la possibilità che possa essere collocato sull'e-bike. |
Road Bike 28" Olmo Mod. Supergentleman.
Road Bike 28" Olmo "recycled".
Road Bike 28" Francesco Moser Mod. San Cristobal
Road Bike 28" aluminium Ks Cycling (in fase di elettrificazione).
City Bike aluminium 28" MBM Voyager, Cute Q-100.
Classic Bike 28" WEG Classic, Cute Q-128SX.
MTB full suspension aluminium 26" Sobim Diamond , Cyclone.
Folding Bike aluminium 20" Dahon Vitesse D7, Cyclone.
Folding Bike aluminium 20" Diamond Minivelo.
Folding Bike 16" Dahon Dream-HT660, Cyclone.
Folding Bike Brompton A Line
LiFePO4 (dal 03/10/2007).
Tai nasha no karosha (Live Long And Prosper, Lunga Vita e Prosperità) |
|
|
|
Bobzilla
Utente Master
Lazio
2466 Messaggi |
Inserito il - 13/01/2011 : 21:22:41
|
| Ciao purtroppo per montarlo ho dovuto forare il telaio per mettere un rivetto da 5mm (1 solo però) era l'unica possibilità dato non reggeva nemmeno con la colla bicomponente |
-- S -- |
|
|
|
mini80
Nuovo Utente
Emilia Romagna
49 Messaggi |
Inserito il - 14/01/2011 : 09:10:59
|
| Dasti ha scritto:
| rainbow ha scritto:
Lo stacca batteria da te postato é identico a quello che ho adottato io: un tantino voluminoso ma funziona alla grande e poi non c'e' pericolo di perdere quel chiavone rosso Ciao
|
Lo stacca batteria l'ho postato io, pensavo si potesse installare in questa maniera:
Sono d'accorto con Te funzionerebbe alla grande ma mini80 esclude la possibilità che possa essere collocato sull'e-bike.
|
in quella posizione avrebbe un ingombro laterale eccessivo ed impedirebbe la pedalata |
|
|
|
casty
Utente Senior
1250 Messaggi |
Inserito il - 14/01/2011 : 12:12:24
|
Ci puoi dare qualche info in più sulla batteria fornita da Dennj, di cui da un po non abbiamo molte informazioni di ritorno...
E' una 36V o l'hai survoltato a 48 ?
Sai che celle ci sono dentro ?
E che BMS se c'è.
Possibilmente ci fai sapere cosa l'hai pagata ?
Devo dire che anche a me fa un po paura l'idea del telaio tagliato, pur non essendo esperto di metalli...
Già che te la sei fatta fare da Dennj forse potevi chiedergli di assemblarla un po' più triangolare, tanto a lui non credo cambi molto saldare e scotchare diversamente, in modo che ti stava dentro meglio senza tagliare nulla, erano solo poche celle da mettere dall'altra parte del pacco incicciosendolo un po. |
Cinobici 22" fino a 06/2009
Triban Trail 3 28" Nine FH154 48v fino a 30/7/13 poi è andata |
|
|
|
mini80
Nuovo Utente
Emilia Romagna
49 Messaggi |
Inserito il - 14/01/2011 : 17:21:54
|
Non ho idea di che celle ci siano dentro, so solo che è una 36V 16A se non ricordo male, gli ho dato le indicazioni che mi aveva dato alcedo e lui con i suoi tempi.... mi sono completamente fidato di lui, me l'ha spedita completa di caricatore, se non ricordo male completa di caricatore e spedizione attorno ai 200 euro
per la forma, io la volevo più stretta possibile e quella era l'unica composizione possibile...
|
|
|
|
mini80
Nuovo Utente
Emilia Romagna
49 Messaggi |
Inserito il - 09/05/2011 : 17:02:39
|
Finalmente con il bel tempo comincio ad usarla veramente, macinati 80km in 2 giorni, la bici va perfettamente, riesco a mantenere velocità attorno ai 30kmh con pochissimo sforzo e copro senza problemi 20km poi ricarica di un oretta e mezza poi altri 20km, non ho ancora provato ad esaurire le batterie quindi non so che autonomia totale potrei raggiungere
Comunque sono contentissimo, la bici fa perfettamente il suo dovere, l'unico rammarico sarebbe stato meglio una citybike con ruota da 28 per il mio utilizzo... ma con questa posso anche farmi un giro in ciclabile lungo il fiume marecchia se non ho fretta di tornare a casa...
|
|
|
|
Barba 49
Utente Master
Toscana
36294 Messaggi |
Inserito il - 09/05/2011 : 18:05:45
|
Con la bella stagione vedo che gli Ebiker escono dalle loro tane!!!
Buona estate e buone pedalate... |
|
|
|
mini80
Nuovo Utente
Emilia Romagna
49 Messaggi |
Inserito il - 19/07/2011 : 13:31:23
|
primi 1200km macinati con la mia creatura, problemi pochi, 3 forature per fortuna vicino a casa, ha ceduto guasi subito il supporto della sella che è stato sostituito, il movimento centrale sta cominciando a scricchiolare e prevedo di sostituirlo presto
Per il resto gran godimento, la uso giornalmente per andare al lavoro e per fare qualsiasi altro spostamento nel raggio di 10km |
|
|
|
mini80
Nuovo Utente
Emilia Romagna
49 Messaggi |
Inserito il - 19/07/2011 : 13:39:23
|

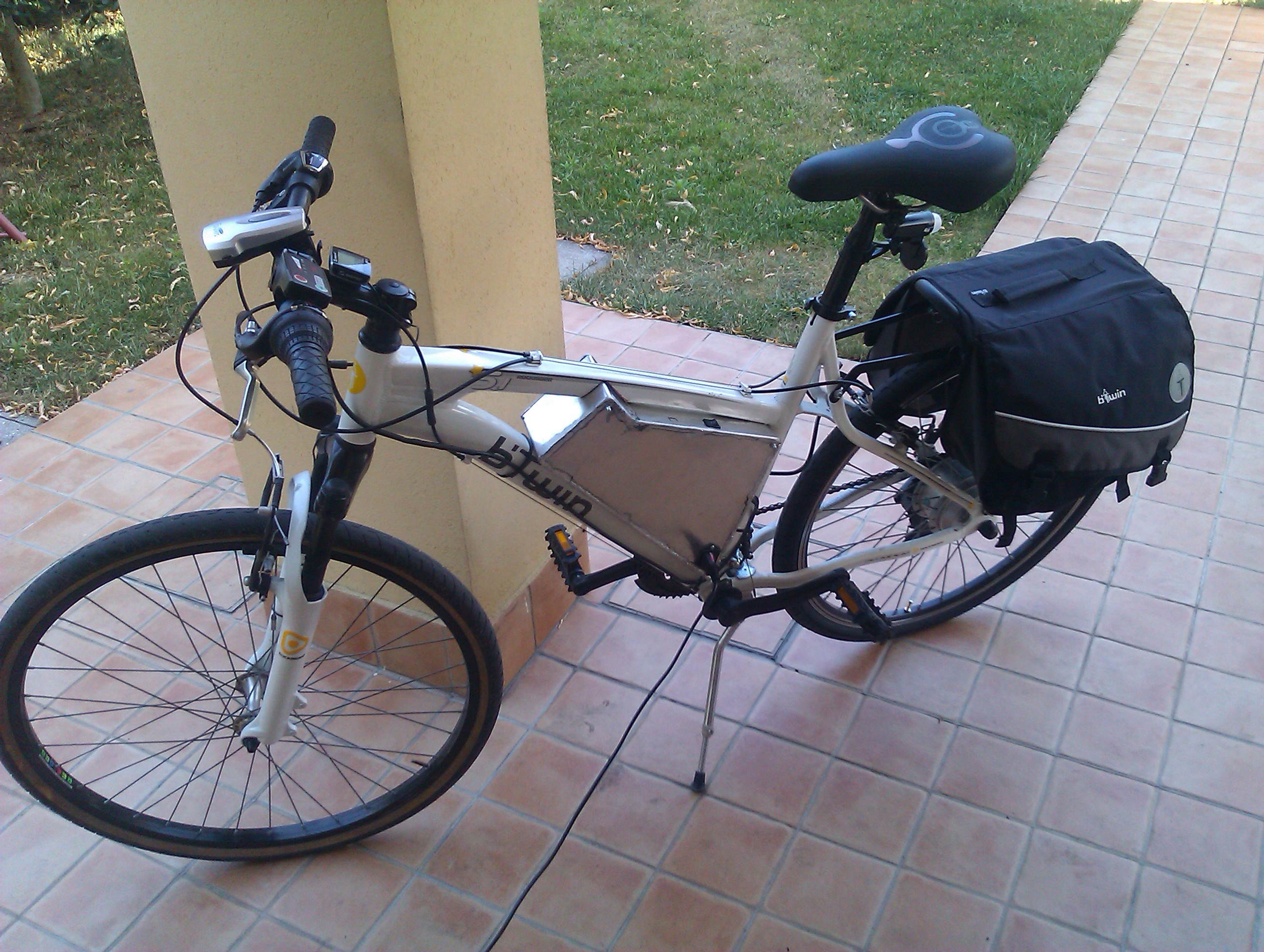

attualmente è in questa configurazione
Immagine:
1167,49 KB |
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 19/07/2011 : 15:16:52
|
Bellissima realizzazione!!!! Davvero complimenti!! Solo valuta l'idea di rinforzare in qualche modo quel tubo tagliato, perchè secondo me ha perso la sua funzionalità!
L'interruttore prova usando quello, che è sottodimensionato, altrimenti puoi fare comandare un relè da 40A da quell'interuttore.
Valuta che se si bagna la bici ti va l'acqua nei contatti, quindi metti cappucci impermeabili, li trovi in negozio di elettronica. |
Un viaggio in bicicletta libera l'anima |
|
|
|
Hod
Utente Medio
Campania
394 Messaggi |
Inserito il - 19/07/2011 : 21:38:05
|
per non compromettere la funzione del montante superiore, ti conviene aggiungere alla copertura di alluminio un adeguato spessore di materiale compatibile al telaio e saldarlo utilizzando sia quanto rimane del montante superiore che quello inferiore.
lo spessore del lamierino sarebbe opportuno sceglierlo della stessa sezione del tubolare del telaio, per non compromettere la flessione delle barre, in blu ho ipotizzato i punti di saldatura... la forma mi è venuta strana perchè più è lungo il cordolo, meglio lavora la saldatura strutturalmente...
la parte bullonata non serve a granchè se non per tener fermo il contenitore |
Jobiker on: -Merc Folding Bike- from 01/11/09: qui!
Also @ beppe_hod - Concluso nel mercatino felicemente con: ik8jqk; alexbike; federjago;Filo |
|
|
|
Hod
Utente Medio
Campania
394 Messaggi |
Inserito il - 20/07/2011 : 09:44:49
|
Aggiungo...
con un taglio fatto quasi a 90gradi hai creato un bello spigolo vivo, quindi c'è un bel effetto di intaglio.
Le normali saldature che ci sono sul telaio, per intenderci quelle che vedi normalmente sul progetto,
lavorano a taglio mentre i montanti lavorano a flessione... ed è proprio sulla flessione che hai messo l'incisione;
senza contare il ciclo di isteresi dell'alluminio che non è certo quello dell'acciaio in virtù della minore elasticità
e della maggiore rigidezza.
|
Jobiker on: -Merc Folding Bike- from 01/11/09: qui!
Also @ beppe_hod - Concluso nel mercatino felicemente con: ik8jqk; alexbike; federjago;Filo |
|
|
|
mini80
Nuovo Utente
Emilia Romagna
49 Messaggi |
Inserito il - 21/07/2011 : 13:56:02
|
il telaio e la scatola sono in alluminio, per chiarire
la bici la uso esclusivamente per percorsi asfaltati, attualmente non ho avuto nessun cenno di cedimento del telaio, tengo sott'occhio il taglio per vedere se ci sono cambiamenti, al momento non si è mosso, non credo che per quest'anno farò rinforzi, per quel che sto vedendo sta cedendo di tutto tranne che il telaio,
poi quest'inverno vedrò come cambiare alcune cose e vedrò se fare evoluzione, fino all'arrivo delle piogge sta così |
|
|
| |
Discussione |
|
]
finalmente ho la mia bike ha preso vita......
