 Inserito il - 10/12/2010 : 12:39:31
|
ciao ragazzi , ho comprato questo watt meter che ovviamente ho gi modificato, volevo sapere, è normale che non indica le correnti negative? se do corrente alla batteria invece che prenderla aumenta la tensione ma la corrente rimane a zero, è giusto oppure ho rovinato qualcosa?
|
S |
|
|
ik
Utente Senior
Campania
1556 Messaggi |
|
|
necknecks
Moderatore
Campania
1417 Messaggi |
Inserito il - 10/12/2010 : 12:56:02
|
Lo strumento lo puoi usare per verificare le correnti solo in una direzione. Quindi se lo usi per vedere quanto consuma il motore, metti su Source la batteria e su Load la centralina.
Al contrario, se vuoi controllare la carica, metti su Source il CB e su load la batteria.
Non so se utilizzandolo come fai tu si danneggia. Spero di no.
Per ogni approfondimento, leggi questo post:
http://www.jobike.it/forum/topic.asp?TOPIC_ID=4275&whichpage=2
dove c'è anche la scansione del foglio di istruzioni... |
_________________________________
Know your machine...
Enjoy Racing (Dennj LiIon 7s15p) 07/07 - HopTown Electra Glide 12/10 - Helkama e2800 04/08 |
 |
|
|
Barba 49
Utente Master
Toscana
36209 Messaggi |
Inserito il - 10/12/2010 : 14:31:49
|
Quoto quanto detto da Necknecks, lo strumento non si rovina ma non segnala la ricarica a meno che tu non lo inserisca tra il caricatore e la batteria.  |
|
|
|
alezazza
Utente Attivo
Piemonte
607 Messaggi |
Inserito il - 10/12/2010 : 14:53:09
|
ok. grazie ragazzi, temevo di averlo danneggiato, vi faccio vedere cosa ho fatto
Immagine:
116,36 KB

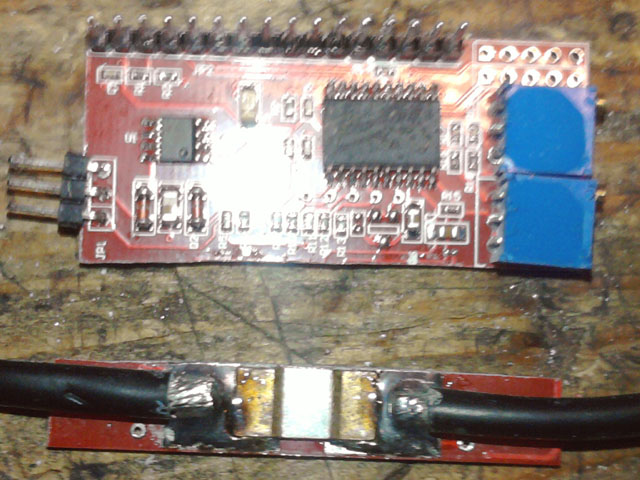

praticamente ho segato in 2 la basetta, cosi lascio lo shunt nel pacco batterie e il watt meter sul manubrio alimentato da un esile filino che porta anche il segnale (cavo bipolare schermato audio)

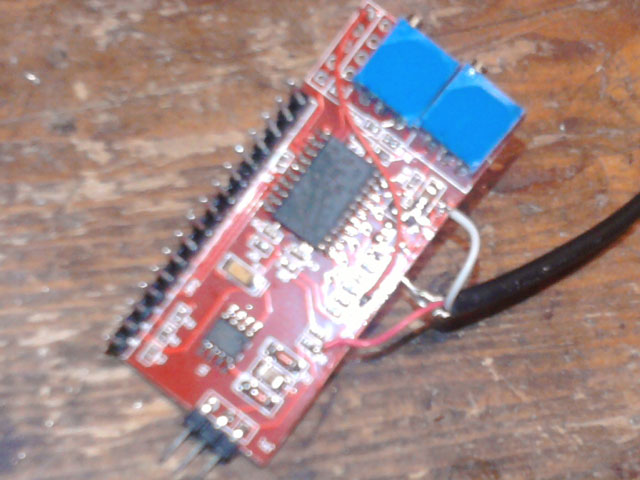

Qua ricollego tutto:
Immagine:
93,77 KB
ed infine il display che avevo tolto x comodità
Immagine:
108,13 KB

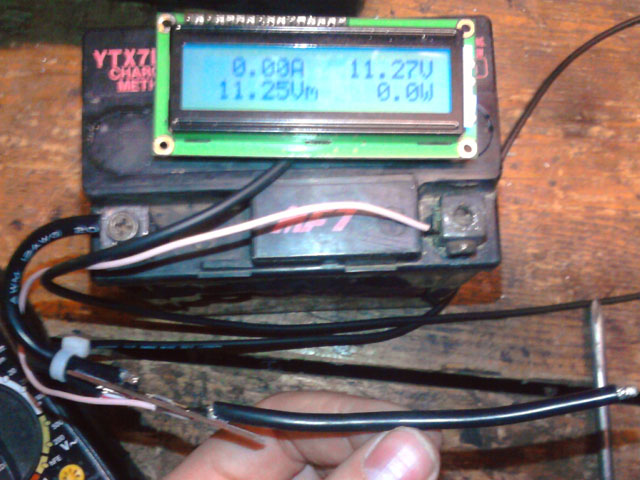

eccola che ritorna a vivere (la batteria in questione era un cadavere)
Immagine:
108,88 KB |
S |
|
|
|
stefno
Utente Attivo
Lazio
614 Messaggi |
Inserito il - 10/12/2010 : 17:36:48
|
Geniale!
Io ho fatto la modifica semplice, ma se lo avessi letto prima avrei fatto questa! |
Rockrider 9.1 con BPM2 HS @ 55V 40A Max, 15s2p LiPo.
Brompton M3L con kit Freedomebikes @ 36V LiIon Alcedo.
Brompton M2E con kit Freedomebikes.
Hoptown con SWHX posteriore @ 36V LiIon Alcedo.
Rampichino acciaio con Bafang 250W Front @ 24V LiIon Dennj. |
|
|
|
necknecks
Moderatore
Campania
1417 Messaggi |
Inserito il - 10/12/2010 : 21:41:20
|
| Bello Ale, ti copio... |
_________________________________
Know your machine...
Enjoy Racing (Dennj LiIon 7s15p) 07/07 - HopTown Electra Glide 12/10 - Helkama e2800 04/08 |
|
|
|
zappan
Utente Senior
Sicilia
1131 Messaggi |
Inserito il - 10/12/2010 : 22:05:21
|
Spettacolo  genialità italiana
Avevo letto sul foro tedesco di una cosa simile ma si erano complicato la vita spostando dissaldandolo lo shunt ... |
Ex @MTB Raleigh BPM 36V LifePo4 36V-12Ah Watts'Up Km 7250 dal 10 2009 al 08 2015
Ex @MTB LITE K2 Cute Q100 24V Litio 24V-8Ah Km 12350 dal 5 2011 al 10 2015
@MTB Raleigh TDSZ2 LCD3 Flexible OpenSource 0.20.1 by Casainho-Buba 36V 14.5Ah Litio kM 989 dal 07 2018
@MTB De Vinci Troy TDSZ2 VLCD6 SW By Marcoq-Mbrusa V20beta1 48V Litio 9,6Ah Km 902 dal 09 2018; con Bluetooth ESP32 e SW Ver.7 di Mspider65 da 05 2020: |
|
|
|
alezazza
Utente Attivo
Piemonte
607 Messaggi |
Inserito il - 11/12/2010 : 08:41:25
|
Grazie x i complimenti
aggiungo x chi lo volesse fare, di fare attenzione a tagliare la basetta, c'è uno spazio preciso di 3 mm x fare il taglio senza rompere i componenti e senza toccare le saldature dello shunt, se si toccano le saldature bisogna rifare la taratura del trimmer, per il resto buon lavoro! |
S |
|
|
|
maxpoz
Utente Senior
Lombardia
1129 Messaggi |
Inserito il - 13/12/2010 : 10:14:29
|
quindi io che ho dissaldato i cavi originali e messo nuovi devo rifare la taratura?
Come faccio? |
Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v
RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah |
|
|
|
alezazza
Utente Attivo
Piemonte
607 Messaggi |
Inserito il - 13/12/2010 : 11:20:00
|
| bhè non è detto ma puoi darsi che la misura degli amper non sia più precisa, dovresti aver un buon alimentatore da banco, gli fai erogare esattamente 1 amper, poi regoli il trimmer finchè il watt meter ti indica 1 ampere, oppure inserisci il watt meter in un carico di cui sai esattamente il consumo e regoli il trimmer finchè combacia il valore del watt meter, quale dei 2 trimmer non so esattamente xchè non l ho mai fatto, ma presumo che con uno tari i volt e con l altro gli amper |
S |
|
|
|
stefno
Utente Attivo
Lazio
614 Messaggi |
Inserito il - 13/12/2010 : 21:50:40
|
Anch'io ho dissaldato i cavi originali, senza saperne molto...
Ma sono piuttosto sicuro che lo stagno in prossimità dello shunt praticamente non si è mosso.
Dopo la modifica ho provato la centralina da 25A e la lettura mi è sembrata regolare.
|
Rockrider 9.1 con BPM2 HS @ 55V 40A Max, 15s2p LiPo.
Brompton M3L con kit Freedomebikes @ 36V LiIon Alcedo.
Brompton M2E con kit Freedomebikes.
Hoptown con SWHX posteriore @ 36V LiIon Alcedo.
Rampichino acciaio con Bafang 250W Front @ 24V LiIon Dennj. |
|
|
|
Lorenzo cenci
Utente Medio
Emilia Romagna
117 Messaggi |
Inserito il - 14/12/2010 : 22:17:42
|
| ottima idea veramente. Questo wattmeter supporta al massimo 60v da ciò che ho letto dico bene? lo prenderei subito ma io ne cercavo uno che supportasse 85v. |
lifepo4 800wh percorsi 4200km... |
|
|
|
fabianix
Utente Senior
Lombardia
1422 Messaggi |
Inserito il - 15/12/2010 : 11:04:09
|
| io l'ho portato a 68V senza problemi |
|
|
|
alezazza
Utente Attivo
Piemonte
607 Messaggi |
Inserito il - 15/12/2010 : 11:09:04
|
| bhè ragazzi, ha un piccolo regolatore smd da 3.3 volt, con una resistenza di caduta smd da 27 ohm mi sembra, consuma veramente poco ma a quella tensione è già tanto x quel tipo di componenti, personalmente credo che in futuro gli toglierò un diodo di alimentazione e lo alimento da una batteria esterna |
S |
|
|
|
zappan
Utente Senior
Sicilia
1131 Messaggi |
Inserito il - 15/12/2010 : 12:29:44
|
| alezazza ha scritto:
bhè ragazzi, ha un piccolo regolatore smd da 3.3 volt, con una resistenza di caduta smd da 27 ohm mi sembra, consuma veramente poco ma a quella tensione è già tanto x quel tipo di componenti, personalmente credo che in futuro gli toglierò un diodo di alimentazione e lo alimento da una batteria esterna
|
Aleazza potresti essere piu' chiaro per i non elettronici? |
Ex @MTB Raleigh BPM 36V LifePo4 36V-12Ah Watts'Up Km 7250 dal 10 2009 al 08 2015
Ex @MTB LITE K2 Cute Q100 24V Litio 24V-8Ah Km 12350 dal 5 2011 al 10 2015
@MTB Raleigh TDSZ2 LCD3 Flexible OpenSource 0.20.1 by Casainho-Buba 36V 14.5Ah Litio kM 989 dal 07 2018
@MTB De Vinci Troy TDSZ2 VLCD6 SW By Marcoq-Mbrusa V20beta1 48V Litio 9,6Ah Km 902 dal 09 2018; con Bluetooth ESP32 e SW Ver.7 di Mspider65 da 05 2020: |
|
|
|
Barba 49
Utente Master
Toscana
36209 Messaggi |
Inserito il - 15/12/2010 : 12:44:14
|
@Zappan: Il limite di alimentazione superiore (60V) che caratterizza questi wattmetri può essere superato solo disconnettendo l'alimentazione prelevata dal circuito della bici e alimentando il circuito (la cosa è già prevista) con una batteria esterna da 5V.
Il diodo di cui parla Alezzazza è proprio quello che serve per alimentare il circuito, togliendo il quale eviti di fare una fumata quando superi i 60V... |
|
|
|
Lorenzo cenci
Utente Medio
Emilia Romagna
117 Messaggi |
Inserito il - 16/12/2010 : 12:33:52
|
| quindi alimentandolo con una batteria esterna potrei utilizzarlo con il mio pacco di batterie da 72v? scusate ma per sapere quanti w passano non bisognerebbe fare il conto W=V*I cioè tensione per corrente? se il wattmetro non sa che tensione c'è come fa a fare il conto giusto? |
lifepo4 800wh percorsi 4200km... |
|
|
|
zappan
Utente Senior
Sicilia
1131 Messaggi |
Inserito il - 16/12/2010 : 14:25:50
|
| Barba 49 ha scritto:
@Zappan: Il limite di alimentazione superiore (60V) che caratterizza questi wattmetri può essere superato solo disconnettendo l'alimentazione prelevata dal circuito della bici e alimentando il circuito (la cosa è già prevista) con una batteria esterna da 5V.
Il diodo di cui parla Alezzazza è proprio quello che serve per alimentare il circuito, togliendo il quale eviti di fare una fumata quando superi i 60V...
|
Grazie Barba chiarissimo come sempre |
Ex @MTB Raleigh BPM 36V LifePo4 36V-12Ah Watts'Up Km 7250 dal 10 2009 al 08 2015
Ex @MTB LITE K2 Cute Q100 24V Litio 24V-8Ah Km 12350 dal 5 2011 al 10 2015
@MTB Raleigh TDSZ2 LCD3 Flexible OpenSource 0.20.1 by Casainho-Buba 36V 14.5Ah Litio kM 989 dal 07 2018
@MTB De Vinci Troy TDSZ2 VLCD6 SW By Marcoq-Mbrusa V20beta1 48V Litio 9,6Ah Km 902 dal 09 2018; con Bluetooth ESP32 e SW Ver.7 di Mspider65 da 05 2020: |
|
|
|
GianniTurbo
Utente Senior
Lazio
1898 Messaggi |
Inserito il - 30/10/2012 : 17:26:06
|
| qual'è il regolatore SMD da togliere per alimentarlo dall'alimentazione esterna? |
