 Inserito il - 12/07/2013 : 10:07:14
|
| Messaggio di mcamo

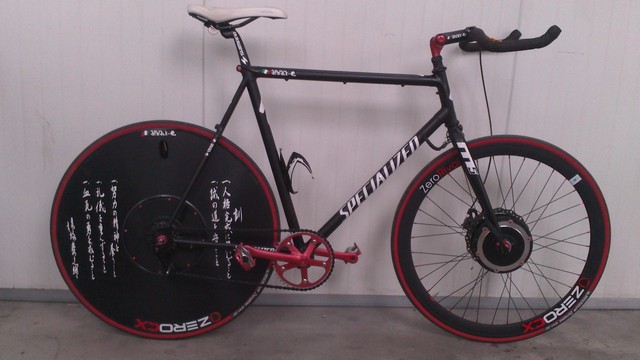

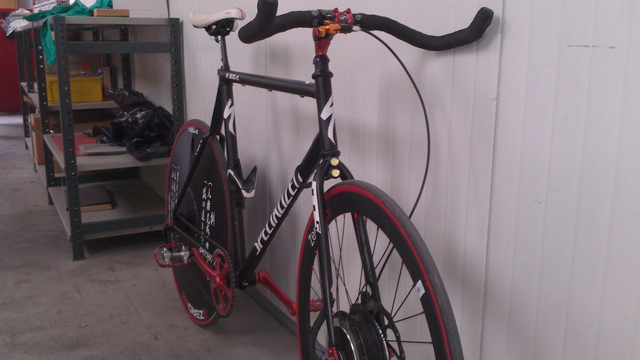

Spero vi piaccia...mi ha impegnato per tutto l'inverno!
|
Niente male , complimenti. Puoi dirci qualche caratteristica tecnica ?
Le batterie dove sono alloggiate? Immagino nella ruota ?
Pignoni, velocità, potenza del motore....illuminaci  |
"Chi salva una vita, salva il mondo intero"
BH 6 AtomX
flayer S cross-country
flayer c
bottecchia AV 802 |
 |
|
|
alex_audi
Utente Master
Emilia Romagna
2303 Messaggi |
Inserito il - 12/07/2013 : 10:45:30
|
Ciao, Come hai fatto a mettere una pinza da freno a disco su una forcella da bici da corsa che notoriamente ha i freni classici....???
Quanti watt ora al km riesci a fare con cosi poco attrito? |
|
|
|
mcamo
Utente Normale
Marche
72 Messaggi |
Inserito il - 12/07/2013 : 10:49:08
|
Grazie per l'apprezzamento!

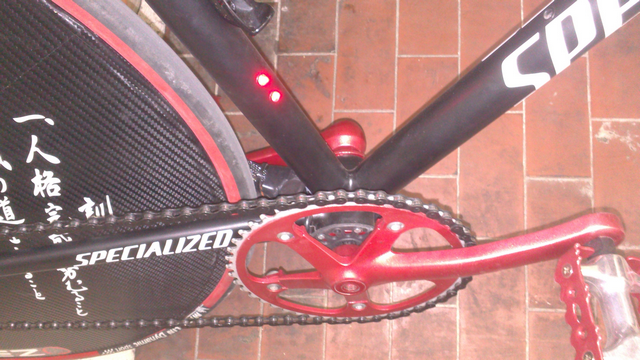

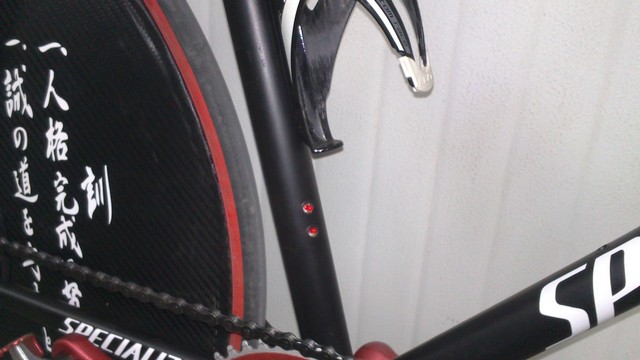

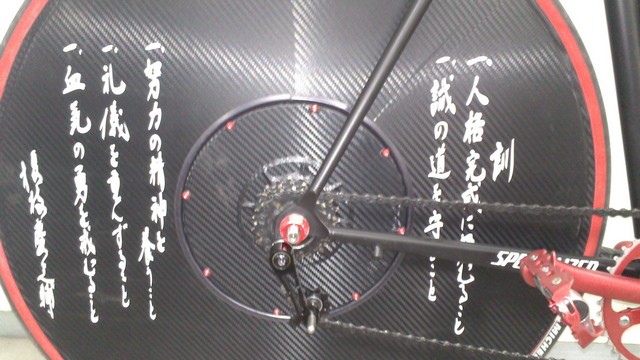

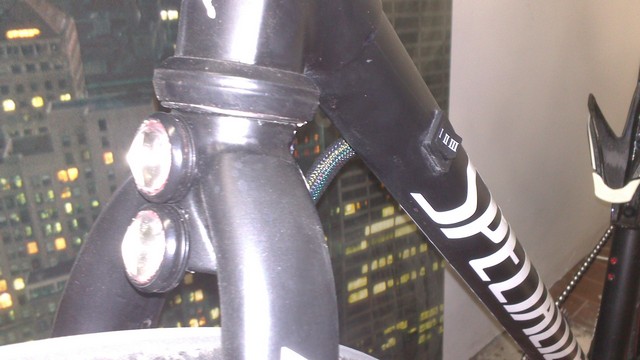

La batteria è alloggiata nella ruota posteriore (48V 11Ah) ed è stata assemblata dal grandissimo Dennj, che ringrazio pubblicamente con queste foto! La velocità? Non ho idea...forse 40 km/h. Come puoi notare è completamente nuda di accessori, nessun contachilometri, solo freno a disco anteriore, due piccolissimi interruttori nascosti (luci e centralina). Ah, quest'ultima è dentro la ruota insieme alla batteria. Il motore anteriore è di 500W. L'ho voluta costruire senza cambio per evitare fili in giro e complicazioni. C'è solo un tendicatena posteriore con 4 pignoni, in caso di forti salite (quasi inesistenti nei miei tragitti) posso passare manualmente la catena da uno all'altro. I due led che si vedono in foto combinano accensione e spegnimento in base alla carica residua. Nel telaio ho incassato l'interruttore a tre posizioni Alcedo fornitomi dal gentilissimo Marco.
Vorrei cogliere l'occasione per abbracciare virtualmente il buon Stefano...senza la sua professionalità, suggerimenti e pazienza la bici sarebbe ancora sulla carta!!
|
|
|
|
mcamo
Utente Normale
Marche
72 Messaggi |
Inserito il - 12/07/2013 : 11:12:07
|
Ciao,

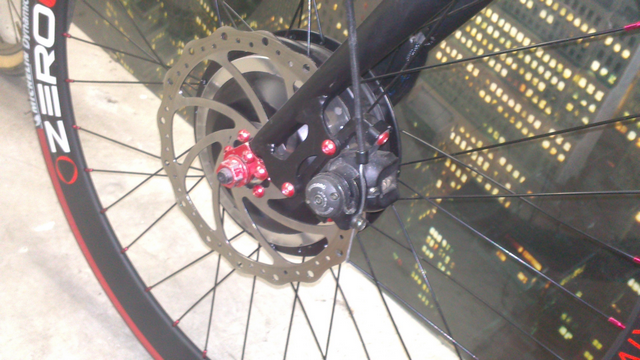

ho usato una forcella in acciaio a cui ho tagliato la sua barra filettata per saldargliene una di una forcella da corsa, notoriamente più piccola. Al risultato ottenuto ho saldato, nella giusta posizione, gli occhielli per ospitare la pinza.
Per quanto riguarda i dati...ancora ho fatto pochissimi km di rodaggio, centratura ruota ecc. ma si sente che fila via molto più liscia e con poco attrito con le ruote a 7 ATM! Però di contro....non vi dico quando si prendono delle buche!
Marco. |
|
|
|
Barba 49
Utente Master
Toscana
36212 Messaggi |
Inserito il - 12/07/2013 : 12:51:36
|
Veramente niente male, complimenti!  |
|
|
|
giordano5847
Utente Master
Lombardia
4069 Messaggi |
Inserito il - 12/07/2013 : 14:11:44
|
| Messaggio di mcamo
Spero vi piaccia...mi ha impegnato per tutto l'inverno!
|
niente freno dietro?
Mi piacerebbe sapere come sono alloggiate le batterie, se hai dovuto bilanciare la ruota ed eventualmente come hai fatto.
Tempo fa si parlava di alloggiarle in una carcassa di motore e ci avevo fatto uno studietto, ora pensavo di montare, sulla mia vecchia BDC, un cute a cassetta e mi hai fatto ricordare il vecchio studio.
Ti sarei grato per le delucidazioni. Ciao |
Fuggi quello studio del quale la resultante opera more coll'operante d'essa. (Leonardo) |
|
|
|
mcamo
Utente Normale
Marche
72 Messaggi |
Inserito il - 12/07/2013 : 14:46:32
|
Ciao,

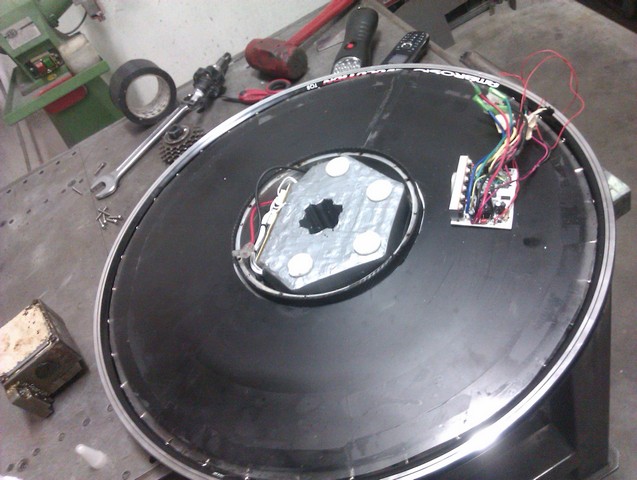

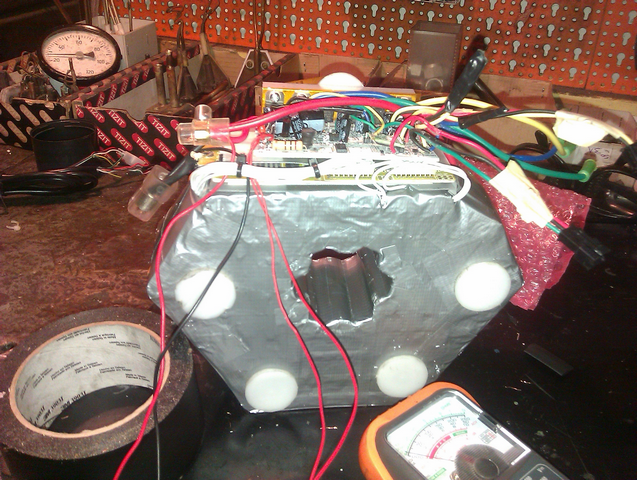

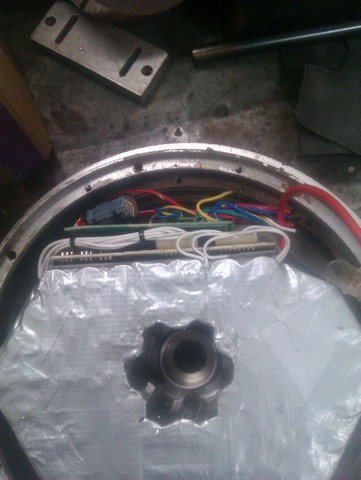

allego il disegno CAD eseguito con le misure della carcassa di un motore tornita e rivista internamente con nuovi cuscinetti. Le parti rosse sono non occupate e in quello spazio ho alloggiato centralina e connessioni varie. La batteria è chiaramente solidale al mozzo e quindi ferma e da essa escono 13 cavi...
Allegato:  mozzo + batterie_Ø55_Ø215_2.pdf
120,15 KB |
|
|
|
mcamo
Utente Normale
Marche
72 Messaggi |
Inserito il - 12/07/2013 : 15:10:09
|
Allegato: Batteria.docx
223,44 KB |
|
|
|
mcamo
Utente Normale
Marche
72 Messaggi |
Inserito il - 12/07/2013 : 15:13:51
|

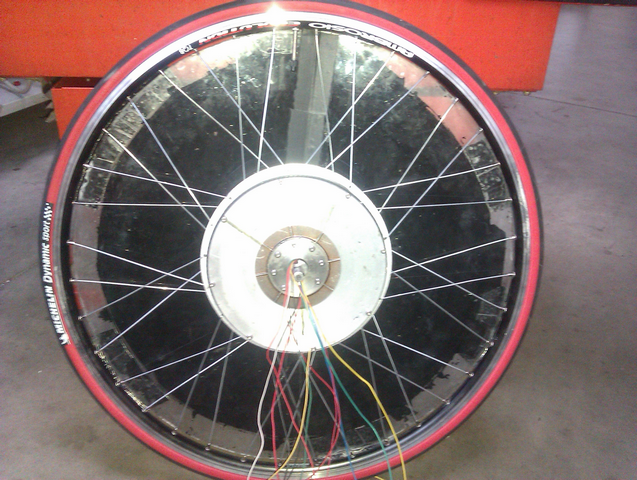

| Questo nuovo file si apre! Non ho dovuto bilanciare la ruota poichè la batteria è ferma. E' assemblata intorno al mozzo come se fosse un motore. Di conseguenza i cavi batteria-centralina escono dal mozzo centrale come fossero i cavi motore. Poi la difficoltà è stata farli passare quasi completamente dentro il telaio... |
|
|
|
giordano5847
Utente Master
Lombardia
4069 Messaggi |
Inserito il - 12/07/2013 : 19:19:38
|
| mcamo ha scritto:
Questo nuovo file si apre! Non ho dovuto bilanciare la ruota poichè la batteria è ferma. E' assemblata intorno al mozzo come se fosse un motore. Di conseguenza i cavi batteria-centralina escono dal mozzo centrale come fossero i cavi motore. Poi la difficoltà è stata farli passare quasi completamente dentro il telaio...
|
|
Fuggi quello studio del quale la resultante opera more coll'operante d'essa. (Leonardo) |
|
|
|
octopus
Utente Attivo
924 Messaggi |
Inserito il - 12/07/2013 : 19:50:19
|
| stramba, ci farei un giro volentierissimo. come fai coi piegozzi e 10kg che frullano dietro?? (esagero,eh) |
|
|
|
Clausarts
Utente Medio
Campania
388 Messaggi |
Inserito il - 13/07/2013 : 00:29:02
|
Complimentissimi, mi piacerebbe vedere altre foto più dettagliate della tua bici e magari anche della realizzazione se le hai, sono proprio curioso  |
|
|
|
thewoodpeckers
Nuovo Utente
Lombardia
3 Messaggi |
Inserito il - 13/07/2013 : 11:32:12
|
| fantastica tanti tanti complimenti |
|
|
|
Dasti
Utente Master
Liguria
20991 Messaggi |
Inserito il - 13/07/2013 : 14:21:02
|
| Fantastica veramente; urgono altre foto dettagliate! |
Road Bike 28" Olmo Mod. Supergentleman.
Road Bike 28" Olmo "recycled".
Road Bike 28" Francesco Moser Mod. San Cristobal
Road Bike 28" aluminium Ks Cycling (in fase di elettrificazione).
City Bike aluminium 28" MBM Voyager, Cute Q-100.
Classic Bike 28" WEG Classic, Cute Q-128SX.
MTB full suspension aluminium 26" Sobim Diamond , Cyclone.
Folding Bike aluminium 20" Dahon Vitesse D7, Cyclone.
Folding Bike aluminium 20" Diamond Minivelo.
Folding Bike 16" Dahon Dream-HT660, Cyclone.
Folding Bike Brompton A Line
LiFePO4 (dal 03/10/2007).
Tai nasha no karosha (Live Long And Prosper, Lunga Vita e Prosperità) |
|
|
|
mcamo
Utente Normale
Marche
72 Messaggi |
Inserito il - 13/07/2013 : 18:38:48
|
Ciao a tutti! Sono onorato e felice mi chiediate lumi in merito alla creazione. Ma gran parte è merito di tutto il forum. Pubblico qualche foto, spero siano chiare!
Allegato: DSC_0045.bmp
691,66 KB
Allegato: DSC_0046.bmp
691,66 KB
Allegato: DSC_0047.bmp
691,66 KB
Allegato: IMAG0193.bmp
520,78 KB
Allegato: IMAG0198.bmp
918,22 KB
Allegato: IMAG0513.bmp
520,78 KB
Allegato: IMAG0521.bmp
918,22 KB
Allegato: IMAG0527.bmp
918,22 KB
Allegato: IMAG0541.bmp
918,22 KB |
|
|
|
gattone27
Utente Attivo
Lazio
837 Messaggi |
Inserito il - 13/07/2013 : 19:58:53
|
Complimenti!!
E' da applauso, solo che non trovo la faccina giusta...
Complimenti anche a Dennj per la batteria! |
UMB-3 Urban presa sul forum a 1450 Km. Ricellato la batteria a 9256 Km
Km percorsi con la nuova batteria 1750 in aumento... |
|
|
|
Nicot
Utente Master
Veneto
2008 Messaggi |
Inserito il - 13/07/2013 : 20:24:54
|
Peccato per le foto che non si vedono nel thread.
Meglio convertirle in .jpg. |
|
|
|
Gizzo
Utente Attivo
Lazio
522 Messaggi |
Inserito il - 13/07/2013 : 20:30:19
|
| Veramente bravo ed ingegnoso. |
Rinnovabili ad ogni costo |
|
|
|
Diesellolle
Utente Medio
Lazio
179 Messaggi |
Inserito il - 15/07/2013 : 12:24:27
|
fenomenale.
è un piacere vedere realizzazioni del genere. |
|
|
|
mcamo
Utente Normale
Marche
72 Messaggi |
Inserito il - 16/07/2013 : 10:18:06
|
Immagine:
51,79 KB
Immagine:
74,08 KB
Immagine:
49,14 KB
Immagine:
48,05 KB
Immagine:
53,03 KB
Immagine:
64,12 KB
Immagine:
69,11 KB
Immagine:
84,18 KB
Immagine:
55,67 KB
Immagine:
41,18 KB
Immagine:
79,76 KB
Immagine:
109,25 KB
Immagine:
89,34 KB |
|
|
|
pghori
Utente Medio
Marche
109 Messaggi |
Inserito il - 16/07/2013 : 11:25:18
|
Bravo,bravo,bravo....direi che l'allievo ha superato il maestro |
www.alcedoitalia.it vendita di e-bike e Kit di trasformazione
|
|
|
|
mcamo
Utente Normale
Marche
72 Messaggi |
Inserito il - 16/07/2013 : 12:20:10
|
Grazie Paolo!
Ma questo non succederà mai...io sono solo un gran testardo nel provare e riprovare, ma i maestri siete voi! |
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 16/07/2013 : 13:15:02
|
 Complimentissimi a Te e a chi ti ha dato una mano nella realizzazione, davvero un lavorone! Bravi! |
In Vino Rident Omnia |
|
|
|
parappo
Utente Medio
207 Messaggi |
Inserito il - 16/07/2013 : 18:18:07
|
| molto, molto, molto bella. |
|
|
| |
