 Inserito il - 23/06/2014 : 01:55:45
|
Salve a tutti,finalmente siamo in dirittura d'arrivo con la mia prima ebike Dopo innumerevoli dubbi e interminabili ragionamenti interiori(spesso da vero pazzo )ci siamo!!! oggi,in attesa della famosa batteria da 27A , ho iniziato il montaggio del motore,dell'acceleratore a levetta e delle leve dei freni con cut off.
Ecco alcune foto

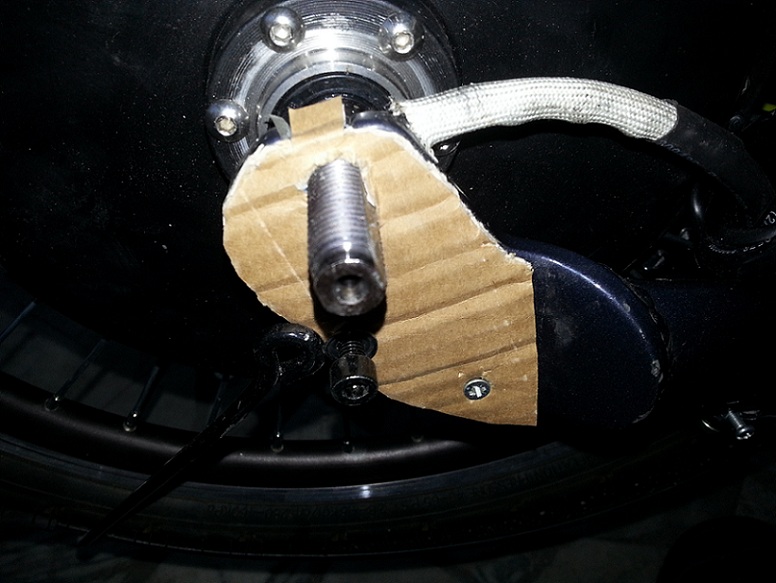

questa è una prima dima x i torque arms
Immagine:
128,93 KB

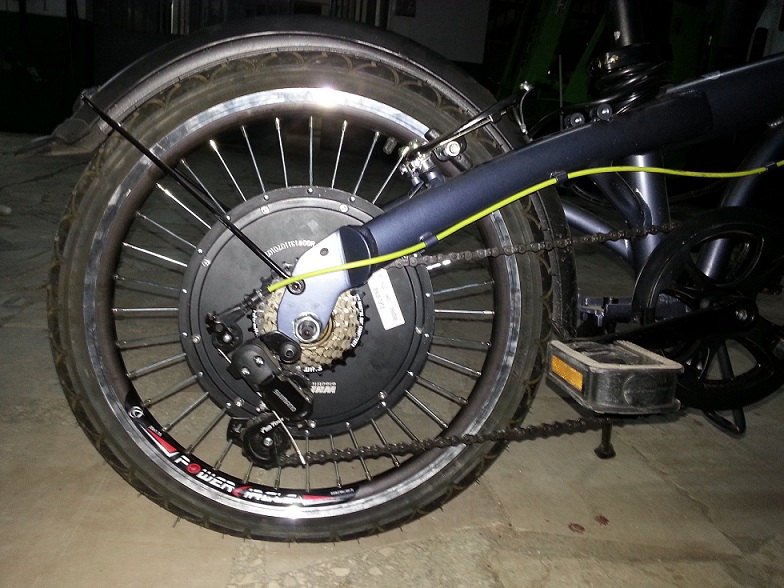

dettaglio della ruota posteriore(sgonfietta  ) con il suo cuore pulsante al centro
Immagine:
186,05 KB

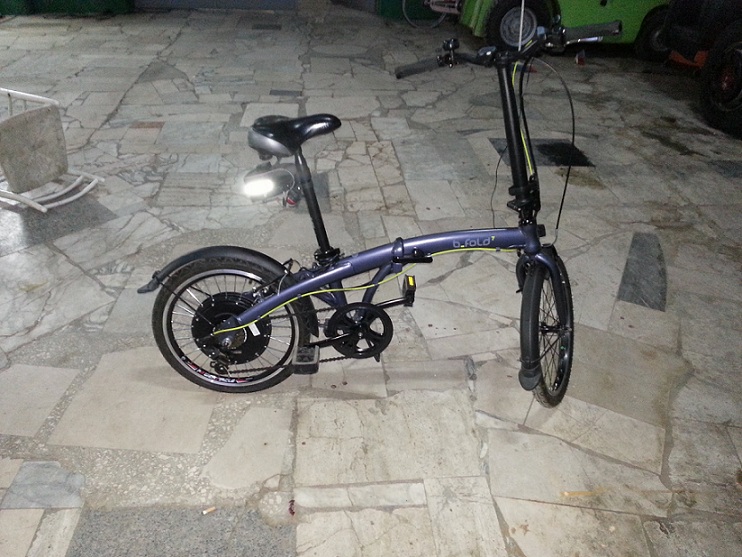

ed infine una panoramica del mezzo nella sua interezza
Immagine:
174,84 KB
ed ora sotto con i lavori e con altri dubbi!
sarebbero sufficienti dei lamierini da 3mm per realizzare i torque arms?
Il cavo del motore è meglio rivolto verso l'alto o verso il basso?
Fatevi sotto con consigli,critiche e parolacce se necessario!
To be continued....
|
|
|
sandrosandro
Utente Attivo
954 Messaggi |
|
|
jonny9017
Utente Medio
Puglia
133 Messaggi |
Inserito il - 23/06/2014 : 10:33:45
|
| una 14.5Ah assemblata da creatina82 con celle 22p |
 |
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 23/06/2014 : 17:15:35
|
15,4 ah
Ci andrà sulla luna con quella bici. |
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
jonny9017
Utente Medio
Puglia
133 Messaggi |
Inserito il - 23/06/2014 : 17:25:00
|
| ok dopo una simile gaffe sulla mia stessa bici attendo solo la pubblica gogna ..comunque se a creatina piace l'idea, si potrebbe integrare questa discussione con qualche foto della realizzazione della batteria! così da avere un bel quadro completo! |
|
|
|
jonny9017
Utente Medio
Puglia
133 Messaggi |
Inserito il - 24/06/2014 : 01:36:38
|

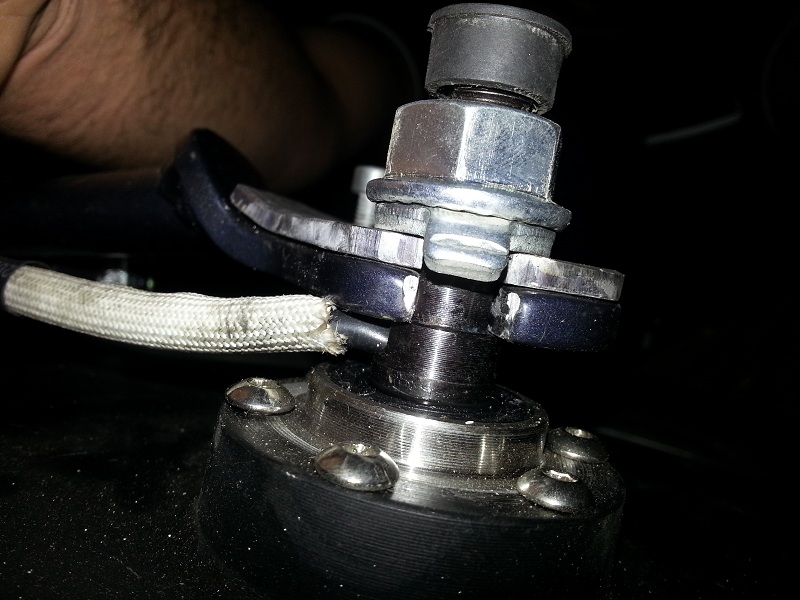

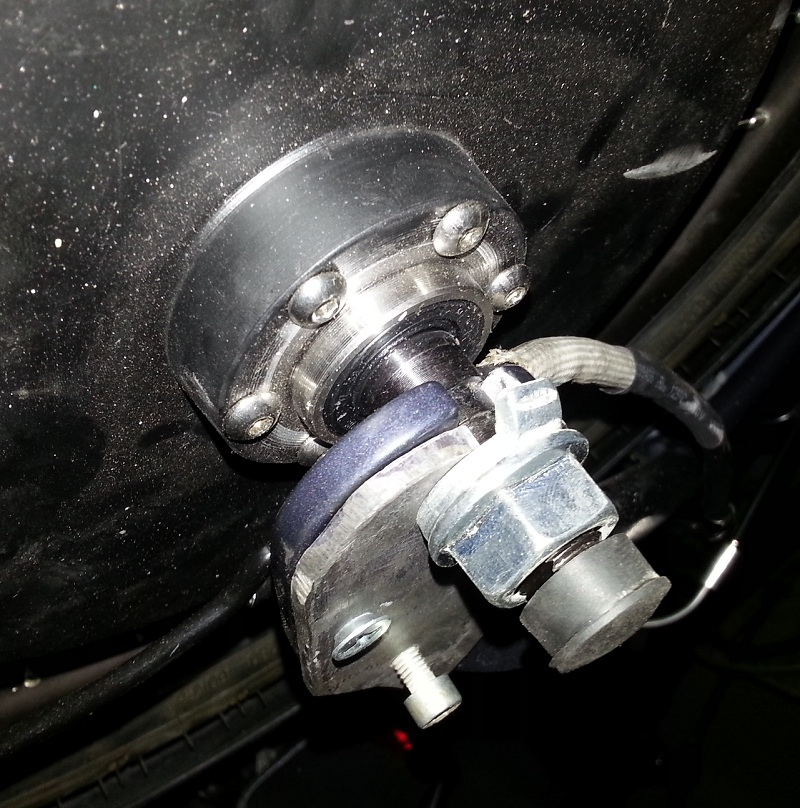

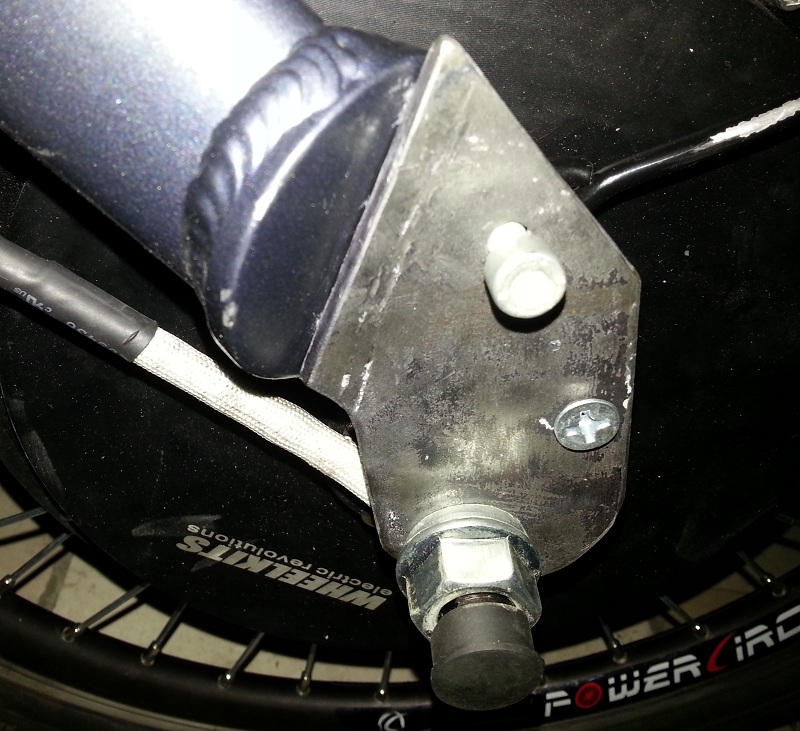

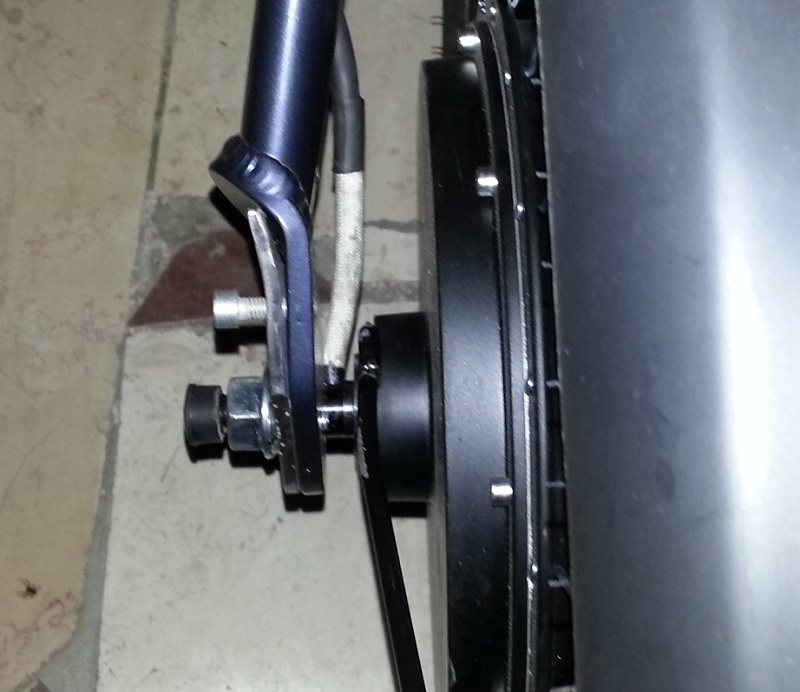

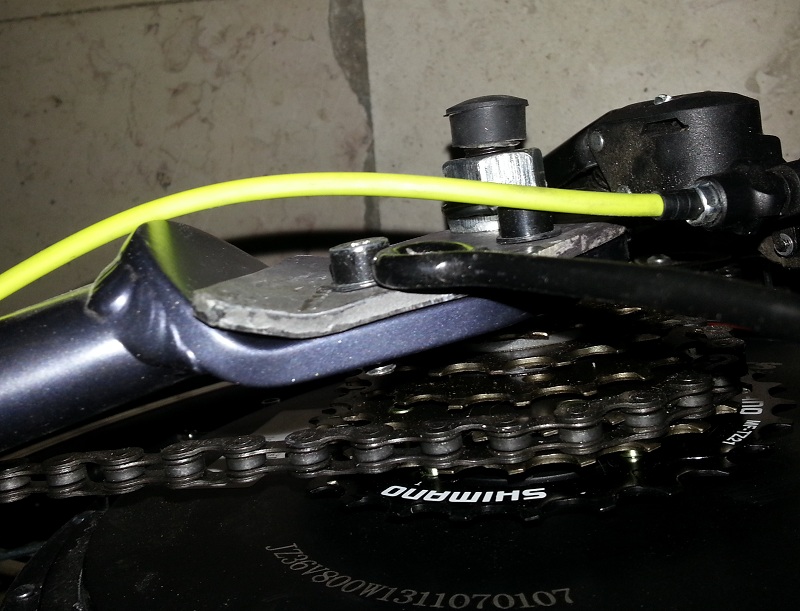

Qualche foto della costruzione dei torque arms
Ho usato del lamierino spesso 4mm,tutto lavorato a mano per entrambi i lati del mozzo.
Immagine:
134,87 KB
Immagine:
205,97 KB
Immagine:
250,58 KB
Immagine:
159,46 KB
|
|
|
|
jonny9017
Utente Medio
Puglia
133 Messaggi |
Inserito il - 24/06/2014 : 01:44:06
|
Ho dimenticato l'ultima
Immagine:
145,17 KB
a breve lucidatura e verniciatura.
Dovrei inserire una rondella fra i torque arms e i dadi flangiati dell'asse?
è normale che i dadi quando li avvito sembrino storti e non combacino perfettamente?
|
|
|
|
iv3ugy
Utente Medio
Friuli-Venezia Giulia
227 Messaggi |
Inserito il - 25/06/2014 : 21:51:54
|
Non è normale.. ma mi sà che fà parte dello standard cinese per i dadi, fare il filetto storto.. ho notato la stessa cosa sul mio nine.
Daniele |
|
|
|
Barba 49
Utente Master
Toscana
36200 Messaggi |
Inserito il - 26/06/2014 : 00:17:47
|
Se i dadi si avvitano oscillando cambiali immediatamente, sono dadi cinesi del cavolo e lavorano veramente male!!!
Quanto ai TA non vanno fatti come i tuoi, l'asola deve essere CHIUSA e assai precisa (lavorata al laser o all'elettroerosione) e non occorre usare i TA di serie ma semplici rondelle piane!!! |
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 26/06/2014 : 00:57:13
|
| Oltretutto per la potenza che avrà quel kit i torque sono totalmente inutili.. |
In Vino Rident Omnia |
|
|
|
jonny9017
Utente Medio
Puglia
133 Messaggi |
Inserito il - 26/06/2014 : 01:04:21
|
è sorto un problema..se cerco di mettere la prima il deragliatore sfrega sul motore soluzioniiiiiii?!?! il cambio è shimano a 6 marce. . |
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 26/06/2014 : 01:13:29
|
| Rondella spaziatrice tra motore e ruota libera. |
In Vino Rident Omnia |
|
|
|
jonny9017
Utente Medio
Puglia
133 Messaggi |
Inserito il - 26/06/2014 : 07:52:16
|
x barba, ok cambio subito i dadi e chiudo le asole
x millemiglia, la potenza sarà intorno ai 1000w e il telaio è in alluminio, dici che comunque non servirebbero? |
|
|
|
Barba 49
Utente Master
Toscana
36200 Messaggi |
Inserito il - 26/06/2014 : 08:37:32
|
Se il fine corsa del deragliatore è regolato bene (potrebbe andare più avanti del necessario, registra la vite) bisogna togliere la ruota libera e inserire uno spessore adatto per poi ritarare completamente il cambio.
I TA sarebbero inutili su una bici come la tua per la potenza che hai, a patto però che tu non usi la frenata rigenerativa, altrimenti i forcellini si danneggiano in breve tempo.
Con i motori geared che non supportano ovviamente la regen io non monto TA fino a 3Kw di pi picco. |
|
|
|
jonny9017
Utente Medio
Puglia
133 Messaggi |
Inserito il - 28/06/2014 : 19:44:33
|
piccolo aggiornamento:

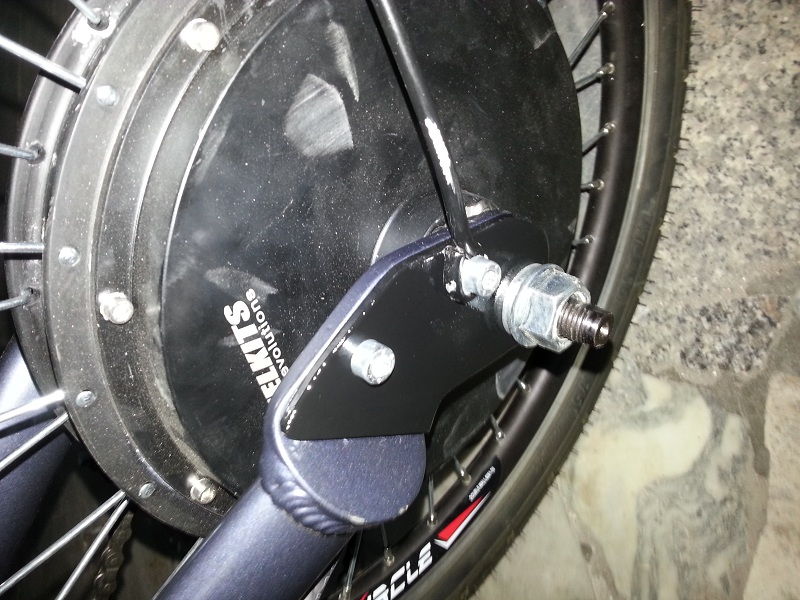

torque arms verniciati
Immagine:
201,32 KB

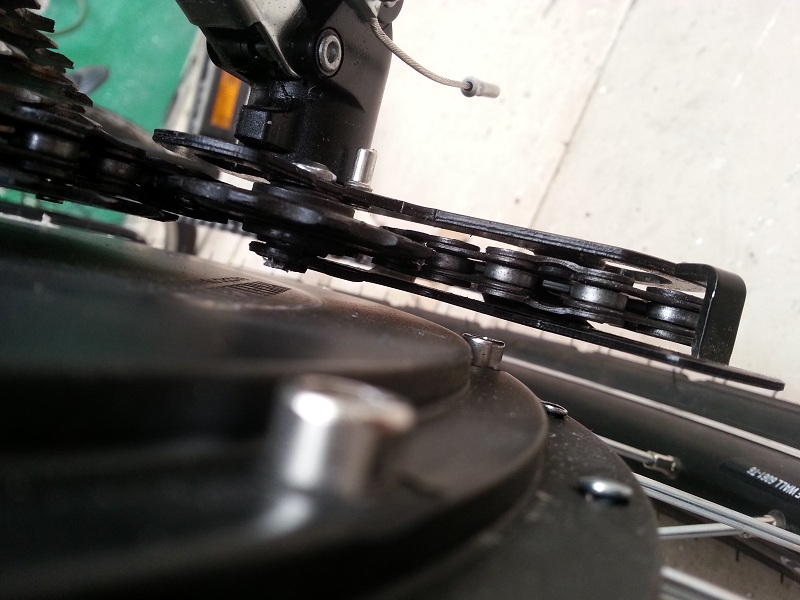

qui il problema del deragliatore,non entra ne la prima ne la settima..
Immagine:
133,99 KB

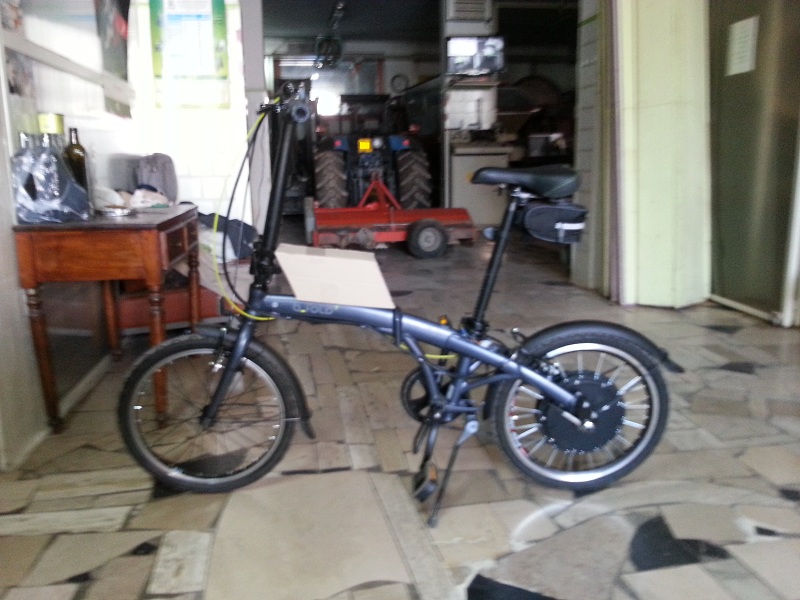

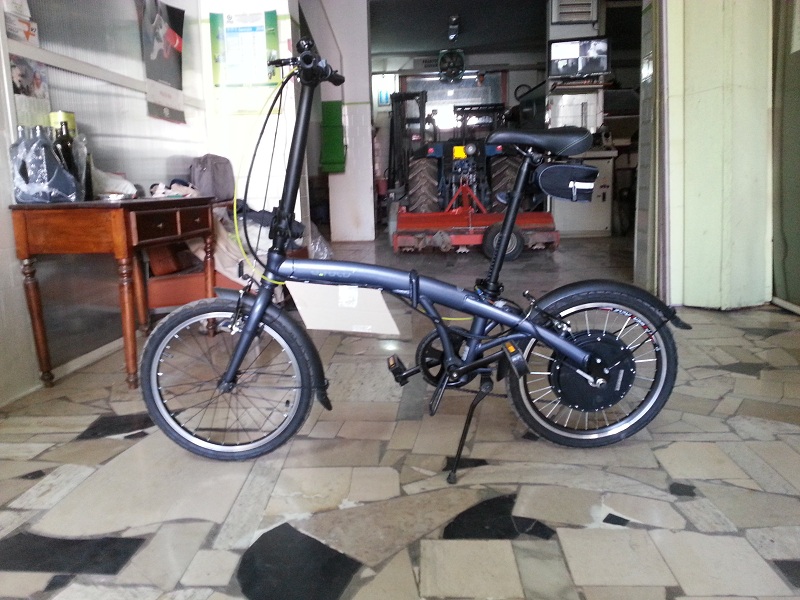

poi 2 posizioni diverse per la batteria,quale può essere la migliore?potrei avere qualche problema?
Immagine:
163,17 KB
Immagine:
197,61 KB
qualche consiglio? |
|
|
|
jonny9017
Utente Medio
Puglia
133 Messaggi |
|
|
jonny9017
Utente Medio
Puglia
133 Messaggi |
|
|
jonny9017
Utente Medio
Puglia
133 Messaggi |
Inserito il - 11/07/2014 : 02:42:01
|
Ok,montaggio FINITO!!! ecco com'è per ora,prima di curare tutti i dettagli..
Immagine:
159,36 KB
penso di creare un paio di staffe per la batteria e poi coprirla con uno zainetto opportunamente modificato..
Primo giretto..batteria carica,fascette da "uomo rude" e via..UNA BOMBA secondo me l'accoppiata motore high speed e ruote da 20 è molto azzeccata! le ripartenze sono "brusche al punto giusto",tanto da trasmettere una sensazione di potenza sempre disponibile e allungo è costante e molto soddisfacente!!

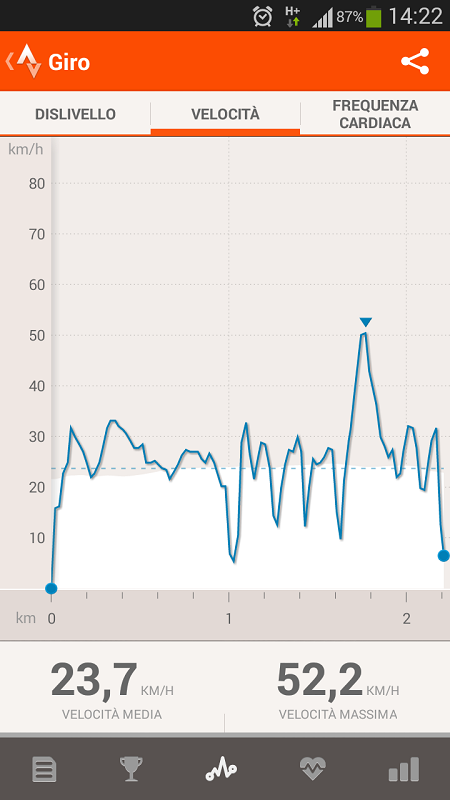

ecco uno screen del contakm (ovviamente in area privata perdipiù non asfaltata)
Immagine:
108,6 KB
benchè scattante e veloce,ci terrei a precisare però che non è perfetta,infatti i suoi pro coincidono con i suoi contro.
Il controllo e l'attitudine a smorzare le asperità non ci si può aspettare siano dei migliori ma con buone gomme e sottosella ammortizzato dovrei superare gran parte delle difficoltà!
Ma la sensazione generale è esaltante come piace a me,da montagne russe.
Insomma sono mooolto soddisfatto e adesso il guaio sarà cercare di aquietare il mio perfezionismo e la galoppante scimmia di upgrades che sento sempre più vicina a presto con nuove immagini e magari un bel video! |
|
|
| |
