Sottotitolo: La Lasagnera
Avendo aderito ad un'ottima offerta di P. Zev mi sono ritrovato con una batteria da 36v/12a 4c da utilizzare con un kit Nine sulla mia bici. Ottima ma di dimensioni impreviste  !!!
Il problema del contenitore della batteria, che sembrava una cosa semplice, si è rivelato alla fine molto complicato.
Ho iniziato a girare tutti i fornitori di componenti elettrici ed elettronici, ferramenta, brico-qualcosa, centri commerciali vari con, in mano, una forma in cartone delle dimensioni della batteria al seguito!!! Sembravo un matto.
Ho cercato tra decine di cassettine per gli attrezzi, scatole per componenti elettronici o elettrici e contenitori alimentari, ma la sfortuna ha voluto che non trovassi niente di niente con le dimensioni adeguate.
Disperato, ho iniziato a cercare tra oggetti improbabili e ho realizzato il contenitore che vedrete.
La mia intenzione era quello di collocare la batteria sul portapacchi posteriore, di avere qualcosa di robusto ma leggerissimo (la batteria già pesa abbastanza), in grado di disperdere il calore ma anche di proteggere da pioggia (magari pioggerella) e soprattutto umidità visto che la bici alloggia all'esterno, doveva essere smontabile e bloccabile con un lucchetto antifurto.

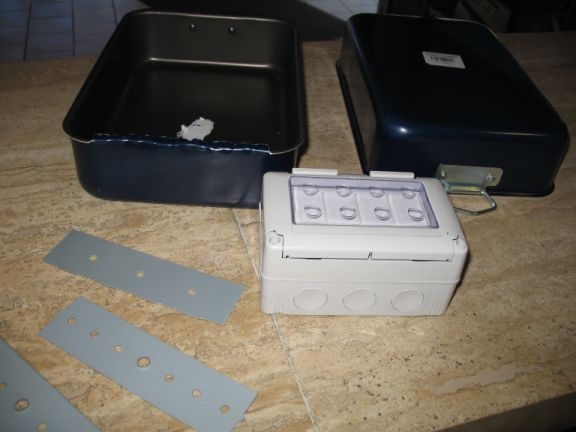

Ed ecco i componenti base:
Immagine:
40,9 KB
Le buone forchette e quelli che si dilettano in cucina avranno riconosciuto le lasagnere antiaderenti in alluminio (di fabbricazione italiana).
Ci sono poi:
una scatola elettrica stagna per esterno con 3 tappi e un frutto porta fusibile;
un porta fusibile per caraudio;
termo-restringente
guarnizione in neoprene;
alcuni lamierini recuperati dal cabinet di un pc;
rivetti e rivettatrice
viti in acciaio inox
stagno ad alto tenore di argento (veramente audiophile!!!)
spezzoni di cavo di alimentazione per caraudio
2 prese IEC c13 (maschio e femmina) da pannello.
Le lasagnere, per quanto la cosa sia ridicola, sono l'unica cosa di dimensioni sufficienti.
Immagine:
54,71 KB

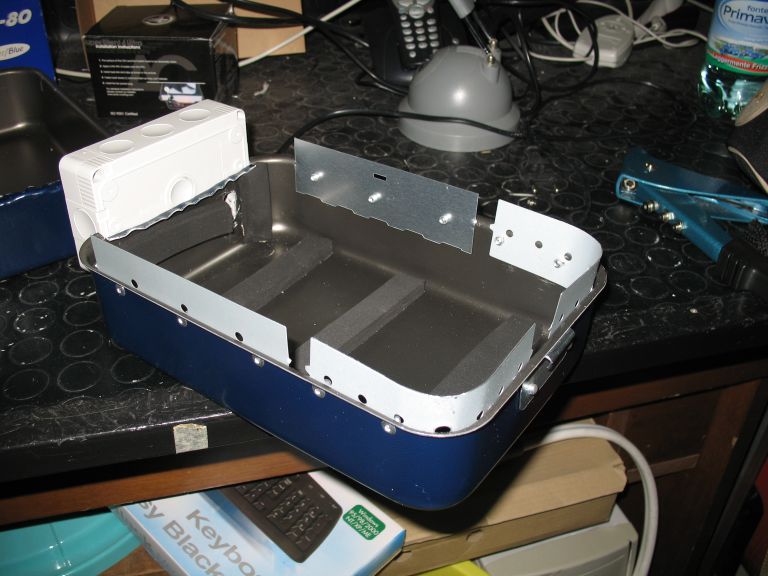

Le ho unite applicando all'interno i lamierini lungo il bordo, utilizzano i rivetti per la valva inferiore e le viti per quella superiore.

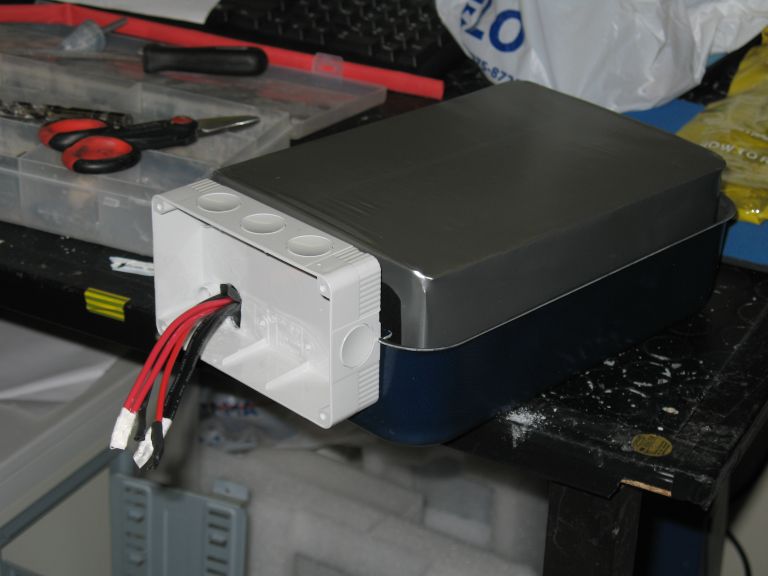

Ho rivestito l'interno con alcune strisce di neoprene che permettono circolazione d'aria intorno alla batteria e proteggono dalle vibrazioni e gli urti. Sulla parte anteriore ho applicato una scatola da esterno stagna a 4 posti per alloggiare le prese IEC e i fusibili.
Immagine:
81,92 KB

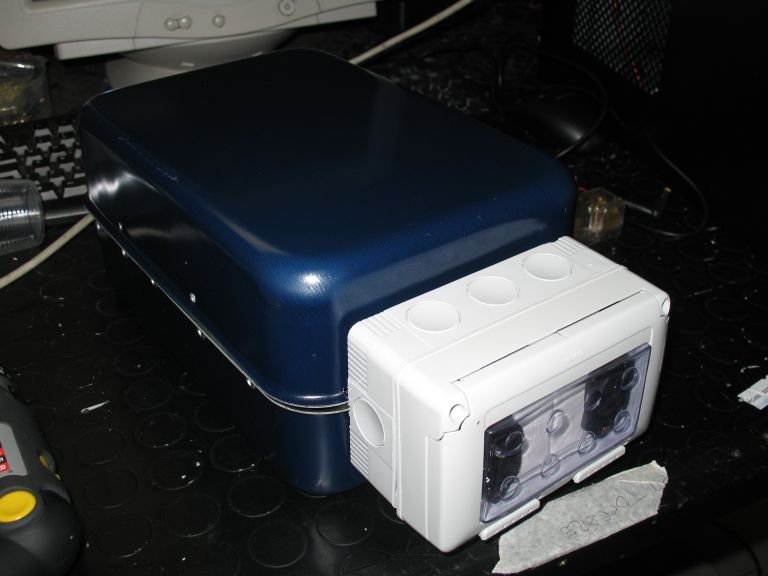

Ho rimosso le manigliette che potevano risultare comode, ma rendevano le lasagnere troppo riconoscibili .
Il tutto risulta compatto e robusto ma leggerissimo.
Immagine:
54,09 KB
Alla prossima.
|
Un pilota superiore usa il suo giudizio superiore per evitare quelle situazioni
che richiedono l'uso di questa capacità superiore." (F. Borman,
astronauta) |
|
|
Bengi
Utente Master
Veneto
3686 Messaggi |
Inserito il - 04/07/2009 : 18:33:48
|
Geniale! Complimenti!
P.S. Unico neo: il portafrutti per esterno sembra troppo voluminoso ... Magari con una lasagniera solo un po' più grande potresti farci entrare tutto e il risultato potrebbe essere più "pulito" ... |
Panasonic 26V forever!
Bengi the AironMan: "Salire in bipa è come spiccare liberi in volo"
|
 |
|
|
dumil
Utente Senior
Lazio
1484 Messaggi |
Inserito il - 04/07/2009 : 18:46:08
|
| a che ora se magna? c'ho na fame!! |
Crystalyte 406 rear - 48v 20Ah su mtb Alpinestars
www.avanzidipopolo.it |
|
|
|
gip_mad
Utente Attivo
Veneto
705 Messaggi |
Inserito il - 04/07/2009 : 18:58:22
|
Mmmh... non parlarmi di lasagne, che è ora di cena!! Bella idea, ecco come al solito le mie obiezioni da rompiscatole:
-Non sembra molto stagno come contenitore... Alla piogierella resiste, ma l'umidità ci entra tutta!
-Ai lati hai messo neoprene?? I rivetti metallici bucheranno molto facilmente la guaina della batteria, rischiando di fare grossi corti!!
-Il risultato finale è molto sexy, ma la scatola di plastica è proprio brutta, come dice Bengi...
-La vernice esterna delle lasagnere probabilmente si graffierà molto facilmente :(
Detto questo... Bel lavoro!! |
|
|
|
evocco
Utente Medio
Lazio
142 Messaggi |
Inserito il - 04/07/2009 : 19:00:47
|
| Bengi ha scritto:
Geniale! Complimenti!
P.S. Unico neo: il portafrutti per esterno sembra troppo voluminoso ... Magari con una lasagniera solo un po' più grande potresti farci entrare tutto e il risultato potrebbe essere più "pulito" ...
|
Verissimo, ma non ho trovato niente di più lungo, sembra facile....
Il portafrutti mi ha permesso di integrare tutti i contatti dentro un contenitore stagno, separa il tutto dal cartoncino che copre il lati corti della batteria (infiammabile?), ed è facilmente ispezionabile.
Grazie per i complimenti. |
Un pilota superiore usa il suo giudizio superiore per evitare quelle situazioni
che richiedono l'uso di questa capacità superiore." (F. Borman,
astronauta) |
|
|
|
Dasti
Utente Master
Liguria
20991 Messaggi |
Inserito il - 04/07/2009 : 19:05:57
|
| gip_mad ha scritto:
-Non sembra molto stagno come contenitore... Alla piogierella resiste, ma l'umidità ci entra tutta!
-Ai lati hai messo neoprene?? I rivetti metallici bucheranno molto facilmente la guaina della batteria, rischiando di fare grossi corti!!
-Il risultato finale è molto sexy, ma la scatola di plastica è proprio brutta, come dice Bengi...
-La vernice esterna delle lasagnere probabilmente si graffierà molto facilmente :(
Detto questo... Bel lavoro!!
|
Quoto; forse con la lasagnera era meglio farci le lasagne.
Comunque bell'inventiva!
 |
Road Bike 28" Olmo Mod. Supergentleman.
Road Bike 28" Olmo "recycled".
Road Bike 28" Francesco Moser Mod. San Cristobal
Road Bike 28" aluminium Ks Cycling (in fase di elettrificazione).
City Bike aluminium 28" MBM Voyager, Cute Q-100.
Classic Bike 28" WEG Classic, Cute Q-128SX.
MTB full suspension aluminium 26" Sobim Diamond , Cyclone.
Folding Bike aluminium 20" Dahon Vitesse D7, Cyclone.
Folding Bike aluminium 20" Diamond Minivelo.
Folding Bike 16" Dahon Dream-HT660, Cyclone.
Folding Bike Brompton A Line
LiFePO4 (dal 03/10/2007).
Tai nasha no karosha (Live Long And Prosper, Lunga Vita e Prosperità) |
|
|
|
evocco
Utente Medio
Lazio
142 Messaggi |
Inserito il - 04/07/2009 : 19:21:46
|
| gip_mad ha scritto:
Mmmh... non parlarmi di lasagne, che è ora di cena!! Bella idea, ecco come al solito le mie obiezioni da rompiscatole:
-Non sembra molto stagno come contenitore... Alla piogierella resiste, ma l'umidità ci entra tutta!
-Ai lati hai messo neoprene?? I rivetti metallici bucheranno molto facilmente la guaina della batteria, rischiando di fare grossi corti!!
-Il risultato finale è molto sexy, ma la scatola di plastica è proprio brutta, come dice Bengi...
-La vernice esterna delle lasagnere probabilmente si graffierà molto facilmente :(
Detto questo... Bel lavoro!!
|
Il neoprene sigilla la batteria anche lateralmente e i rivetti, che internamente sono molto arrotondati, sono a distanza dalla batteria (la lasagnera è leggermente svasata) e sono protetti da altri gommini in neoprene. Lo stesso vale per le viti del guscio superiore.
Per l'estetica direi che ogni scarrafone... scherzo, ma non ho trovato niente di meglio e la scatola si incastra dietro il sellino: poco visibile. Sarebbe stato meglio se fosse stata nera o blu.
La vernice del contentitore si graffia più che facimente, ma si adatta benissimo all'estetica della bici ugualmente in alluminio e perfettamente graffiata in ogni dove.
Buona cena... |
