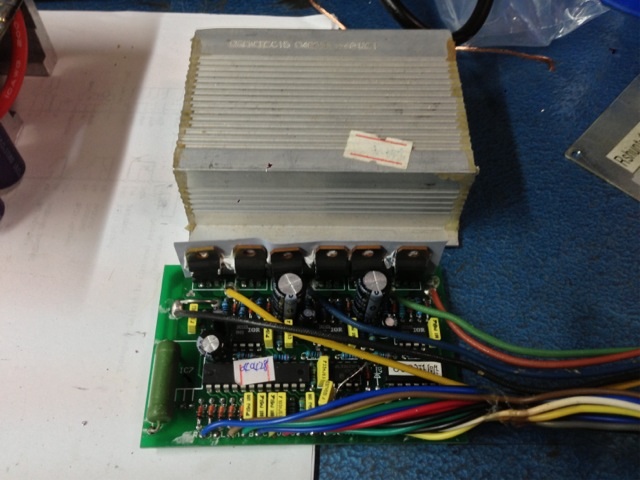

avevo delle centraline nuove in una scatola rimediata anni fa da un amico....vorrei capire cosa pilotava riuscite a darmi una mano?
Immagine:
93,07 KB
Immagine:
116,71 KB
Immagine:
87,16 KB
Immagine:
119,23 KB
|
iphone.riparo@yahoo.it |
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 24/02/2013 : 14:24:14
|
| un motore brushless che domande, è ancora buona per i motori quotidiani, su quello schema hai il pinout, la reisistenza nominale dello shunt etc etc. la logica non mi pare modernissima, forse sara piuttosto lento, non lo usare con i cute |
 |
|
|
bammgelo
Utente Normale
67 Messaggi |
Inserito il - 24/02/2013 : 14:28:15
|
E' una delle prime centraline brushless.
Hai lo schema di collegamento.
Giallo, Blu e Verde = Motore
Rosso e Nero = Batteria (24v o 36v non so)

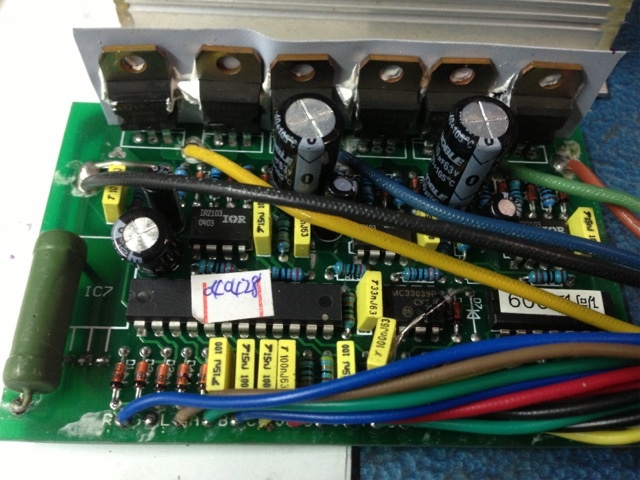

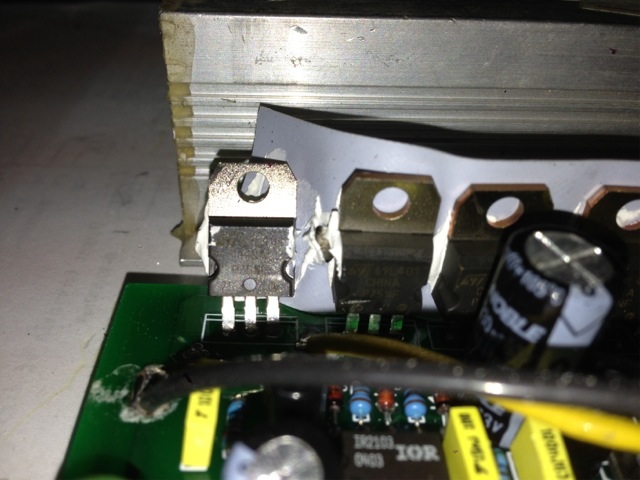

Forse manca il regolatore (IC7) tranne che non è montato sotto (LM317).
Ciao, Angelo |
|
|
|
garchofa
Utente Senior
Liguria
1982 Messaggi |
Inserito il - 24/02/2013 : 14:37:15
|
| Somiglia alla centrallina della Yu-Fu, una bipa cinese, guarda se sotto non c'è il LM317. |
|
|
|
marcojr
Utente Normale
Toscana
68 Messaggi |
Inserito il - 24/02/2013 : 14:39:17
|
| e quel trimmer o resistenza variabile messa a ponticello a cosa poteva servire?! potrei metterci anche l'accelleratore o solo pas?! |
iphone.riparo@yahoo.it |
|
|
|
Barba 49
Utente Master
Toscana
36235 Messaggi |
Inserito il - 24/02/2013 : 23:41:21
|

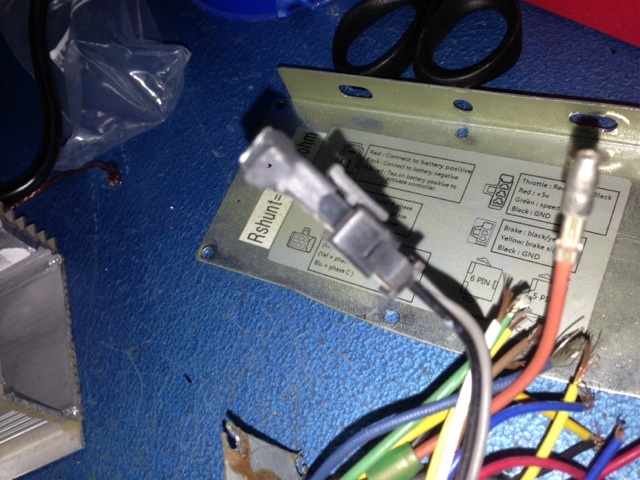

Se leggi sul coperchio vedi che c'è scritto throttle e ci sono anche i colori dei cavi per l'acceleratore....  |
|
|
|
bammgelo
Utente Normale
67 Messaggi |
Inserito il - 25/02/2013 : 09:34:15
|
Il trimmer è il limitatore di tensione per l'acceleratore
e quindi della potenza inviata al motore.
Ciao, Angelo |
|
|
| |
