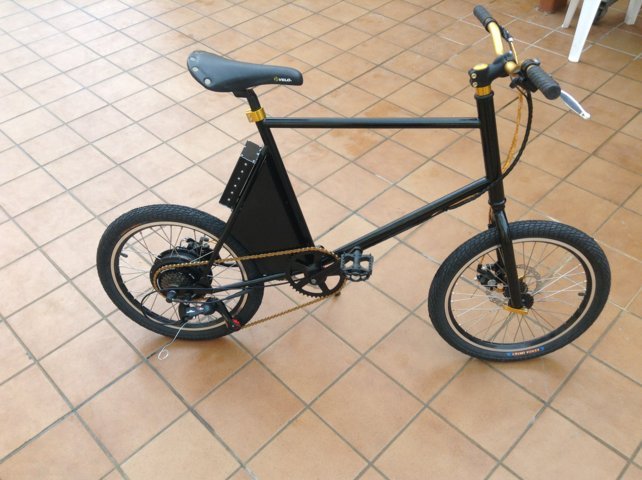

Buongiorno!! Vi presento la mia ultima conversione su telaio esistente e modificato per alloggiare un Bpm2 codice 11 su ruote da 20". Volevo realizzare qualcosa di leggero e trasportabile senza difficoltà su rampe,bus ecc,più che altro usarla in ZTL.
Il telaio è questo http://www.ridewill.it/p/it/ridewill-bike-fix20460-kit-telaio-forcella-tender-scatto-fisso-20-taglia-49-grezzo/55059/ in acciaio,ho modificato il carro posteriore con staffe antitorsione,la forcella è stata sostituita con una più resistenze e modificata per i freni a disco in fine una piccola staffa per montare il cavalletto! Con questa modifica è stato possibile montare pedivelle 175mm risppetto le 160mm originali per niente pedalabili. Verniciato il tutto con un trattamento ed una vernice particolare con diversi riflessi tra il blu/oro/verde.
Le batterie sono state posizionate tra il tubo verticale sella e la ruota posteriore,costruendo un apposito box per alloggiare il tutto, anche se in seguito ho modificato qualcosa!
Gli accessori bici: Cerchi doppia camera 20",raggi 2mm anteriore 166mm,posteriore 2,3mm lunghezza 118mm Sterzo oro,collarino oro,tubi riflessi oro,catena oro,spessori sterzo oro,cuscinetti Fsa ,cambio 7v,comando rapido 7v,pacco pignoni 6v 13/34,sgancio rapido oro,pedali 175mm corona 44T freni meccanici e disco flottante oro 160mm.
Accessori e-bike: Bafang Bpm 2 codice 11,centralina max 20A,batterie Lipo 36V 8Ah 25C,Pas,freni cutoff,manopola gas (in attesa di gas legalizer),centralina con telecomando multifunzione,relè 45A,led on/off e accessori vari!
La minivelo risulta divertente,sale dappertutto con una buona autonomia,il peso e di circa 18kg.
La bici è stata assemblata per hobby!!
|
Technical Project Manager : EBud https://www.ebud.it/
technical assistance: Ecobike http://www.ecobikepalermo.it/ ,EbikeBattery http://www.ebikebattery.it/index.php ,Alcedo Italia (2017 '19) technical support : MYebike https://www.kitbicielettriche.it/it/ |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
|
aspes
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
1334 Messaggi |
Inserito il - 09/12/2014 : 09:15:46
|
Ciao,![](http://www.jobike.it/forum/Immagini/icon_smile.gif)
interessante, metti delle foto.
Questi telai tender da 20 che larghezza hanno del carro posteriore?
|
![Torna all'inizio della Pagina Torna all'inizio della Pagina](http://www.jobike.it/forum/Immagini/icon_go_up.gif) |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
|
elle
Utente Master
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
fondatore
![](/Public/avatar/elle/200712410629_avatar.jpg)
17605 Messaggi |
Inserito il - 11/12/2014 : 15:36:14
|
vai avanti ![](http://www.jobike.it/forum/Immagini/icon_smile.gif) |
l.
giant lafree, 2006 - brompton M3L, 2007 - flyer T8, 2008 - xootr swift, 2009 - specialized tricross, 2012 - tag egolite, 2014 |
![Torna all'inizio della Pagina Torna all'inizio della Pagina](http://www.jobike.it/forum/Immagini/icon_go_up.gif) |
|
alexbike
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1249 Messaggi |
Inserito il - 11/12/2014 : 22:05:29
|
Bravo! ruote da 20" (prova i big ben 2.15 gonfiati a 2 se ti capita) e magari scavalco basso...
la migliore bipa per la città!
|
![Torna all'inizio della Pagina Torna all'inizio della Pagina](http://www.jobike.it/forum/Immagini/icon_go_up.gif) |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
Inserito il - 12/12/2014 : 12:34:17
|

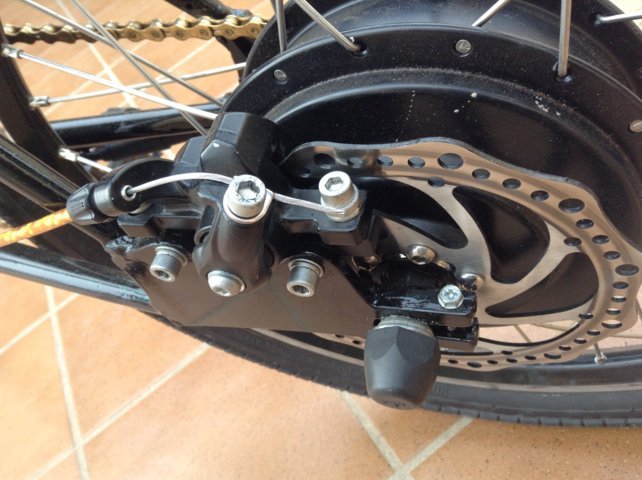

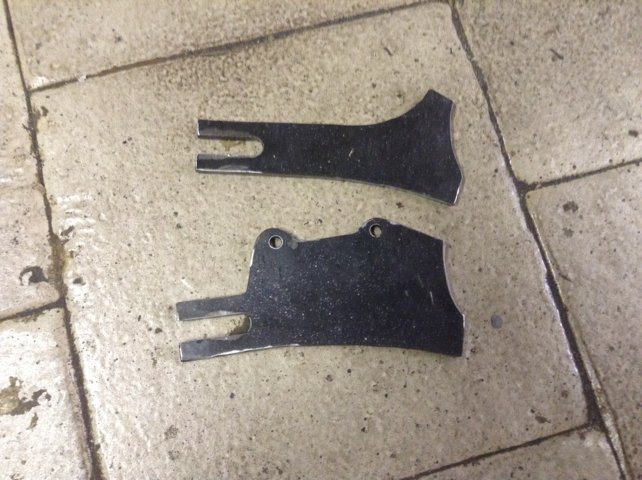

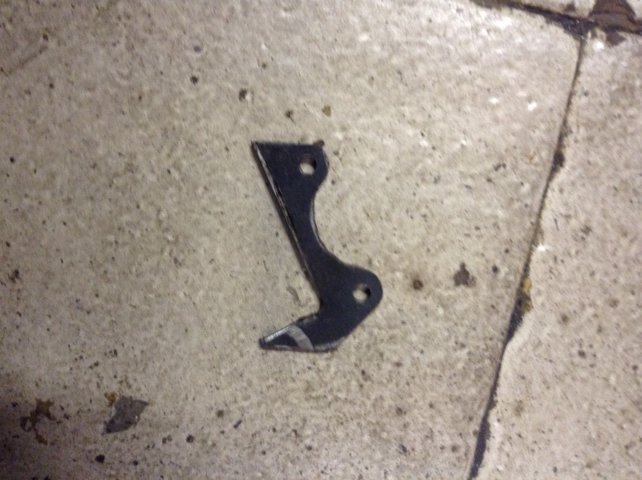

Dettagli dei forcelli rivisti,spessore 12mm con perno antitorsione. La MV è da testare a fondo per una configurazione ottimale,il funzionamento del Pas non mi piace ma questo è un discorso già trattato più volte...evito di parlarne ancora! Ho fatto qualche giro a 15S in starde private montando anche la manopola gas ma risulta troppo veloce per questo tipo di telaio e gomme,il posteriore derapa![](http://www.jobike.it/forum/Immagini/icon_smile_evil.gif) Allego dettagli
Immagine:
![](/Public/data/gianluigi08/20141212123315_IMG_3481 FILEminimizer.JPG) 68,92 KB
Immagine:
![](/Public/data/gianluigi08/20141212123345_IMG_3482 FILEminimizer.JPG) 66,78 KB |
Technical Project Manager : EBud https://www.ebud.it/
technical assistance: Ecobike http://www.ecobikepalermo.it/ ,EbikeBattery http://www.ebikebattery.it/index.php ,Alcedo Italia (2017 '19) technical support : MYebike https://www.kitbicielettriche.it/it/ |
![Torna all'inizio della Pagina Torna all'inizio della Pagina](http://www.jobike.it/forum/Immagini/icon_go_up.gif) |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
|
lelehd
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
![](/Public/avatar/lelehd/201461910562_IMG_20140619_103938.jpg)
Piemonte
1158 Messaggi |
Inserito il - 03/03/2015 : 21:09:22
|
| gianluigi08 ha scritto:
Dettagli dei forcelli rivisti,spessore 12mm con perno antitorsione. La MV è da testare a fondo per una configurazione ottimale,il funzionamento del Pas non mi piace ma questo è un discorso già trattato più volte...evito di parlarne ancora! Ho fatto qualche giro a 15S in starde private montando anche la manopola gas ma risulta troppo veloce per questo tipo di telaio e gomme,il posteriore derapa![](http://www.jobike.it/forum/Immagini/icon_smile_evil.gif) Allego dettagli
Immagine:
![](/Public/data/gianluigi08/20141212123315_IMG_3481 FILEminimizer.JPG) 68,92 KB
Immagine:
![](/Public/data/gianluigi08/20141212123345_IMG_3482 FILEminimizer.JPG) 66,78 KB
|
Bravo!! Ottimo lavoro!! Ho sempre sognato una bipa che derapa...![](http://www.jobike.it/forum/Immagini/icon_smile_big.gif) ![](http://www.jobike.it/forum/Immagini/icon_smile_wink.gif) |
![Torna all'inizio della Pagina Torna all'inizio della Pagina](http://www.jobike.it/forum/Immagini/icon_go_up.gif) |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
Inserito il - 30/10/2015 : 08:45:22
|

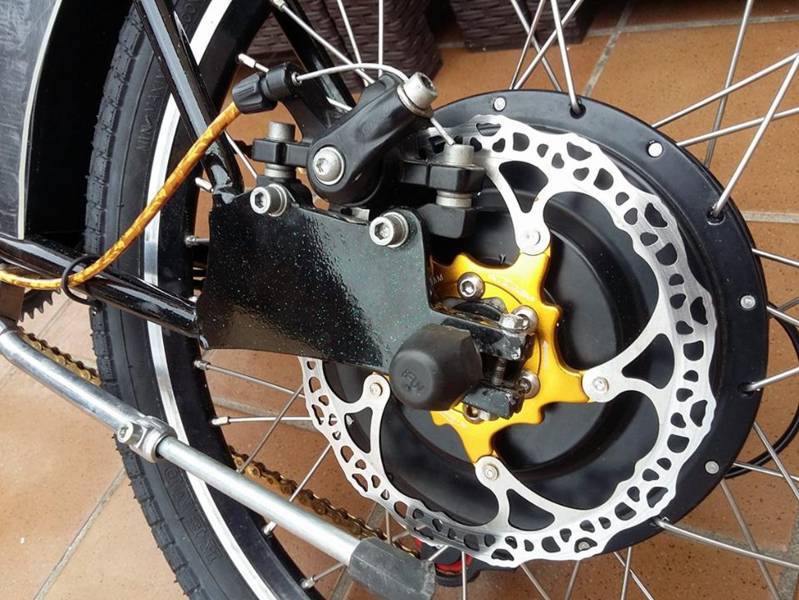

Aggiornamento Quasi un anno dopo sono passato alle Liion 14S5P di 22P 48V11Ah 5C,Bms 20 - 40A ,centralina 20A,realizzato coperchio box ,connettore batteria e chiave bms on/off.
Il motore è un Bafang Bpm2 codice 11 sale e allunga bene,la bici è usata su strada Privata!!! |
![Torna all'inizio della Pagina Torna all'inizio della Pagina](http://www.jobike.it/forum/Immagini/icon_go_up.gif) |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
Inserito il - 30/10/2015 : 08:50:13
|

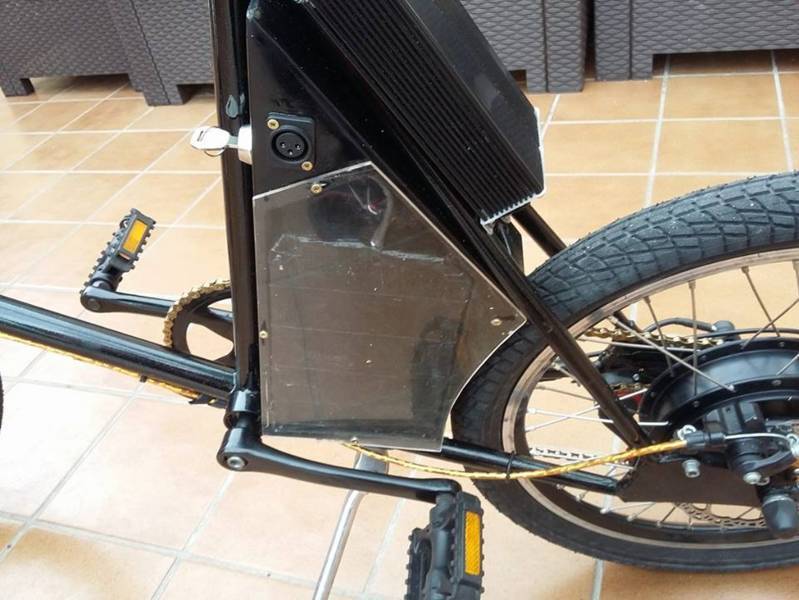

Immagine:
![](/Public/data/gianluigi08/201510308500_12165686_10205350464616929_25196.jpg) 67,06 KB |
![Torna all'inizio della Pagina Torna all'inizio della Pagina](http://www.jobike.it/forum/Immagini/icon_go_up.gif) |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
|
aspes
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
1334 Messaggi |
Inserito il - 30/10/2015 : 09:20:07
|
Ciao,![](http://www.jobike.it/forum/Immagini/icon_smile.gif)
interessante come telaio,
perchè quella triangolazione sembra fatta apposta per metterci batterie e centralina.
|
![Torna all'inizio della Pagina Torna all'inizio della Pagina](http://www.jobike.it/forum/Immagini/icon_go_up.gif) |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
Inserito il - 30/10/2015 : 09:28:17
|
In effetti ha un bel triangolo capiente,e si posso distribuire meglio i pesi,anche se così non è male ![](http://www.jobike.it/forum/Immagini/icon_smile_big.gif)
Comunque volevo realizzare qualcosa di pulito ,visto che ho allungato il passo per non stare sempre in monoruota ho trovato questa spazio utile e perfetto per la batteria . |
![Torna all'inizio della Pagina Torna all'inizio della Pagina](http://www.jobike.it/forum/Immagini/icon_go_up.gif) |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
Inserito il - 30/10/2015 : 09:32:33
|
Devi anche tenere presente che il carro posteriore originale è da 110mm e la guarnitura consigliata è con le pedivelle da 160mm. |
Modificato da - gianluigi08 in data 30/10/2015 09:34:06 |
![Torna all'inizio della Pagina Torna all'inizio della Pagina](http://www.jobike.it/forum/Immagini/icon_go_up.gif) |
|
aspes
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
1334 Messaggi |
Inserito il - 30/10/2015 : 11:22:25
|
| gianluigi08 ha scritto:
Devi anche tenere presente che il carro posteriore originale è da 110mm e la guarnitura consigliata è con le pedivelle da 160mm.
|
Come hai fatto a farci stare il motore che è 135mm?
Allungando le pedivelle da 160 a 175 mm, non tocchi a terra nelle curve piu' strette? |
Modificato da - aspes in data 30/10/2015 11:23:13 |
![Torna all'inizio della Pagina Torna all'inizio della Pagina](http://www.jobike.it/forum/Immagini/icon_go_up.gif) |
|
gianluigi08
Utente Senior
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
Campania
1216 Messaggi |
|
MilleMiglia
Utente Master
![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif) ![](http://www.jobike.it/forum/Immagini/icon_star_bronze.gif)
![](/Public/avatar/MilleMiglia/201371404911_martini avatar.jpg)
Liguria
6715 Messaggi |
Inserito il - 24/06/2023 : 22:04:05
|
![](http://www.jobike.it/forum/Immagini/icon_smile.gif) |
