| Autore |
 Discussione  |
|
|
FabioR6
Utente Master
3374 Messaggi |
 Inserito il - 01/12/2015 : 17:46:03
|
Qualcuno di vuoi ha mai avuto modo di collegare questo case alla batteria.
Intendo il collegamento dell'interruttore di accensione.

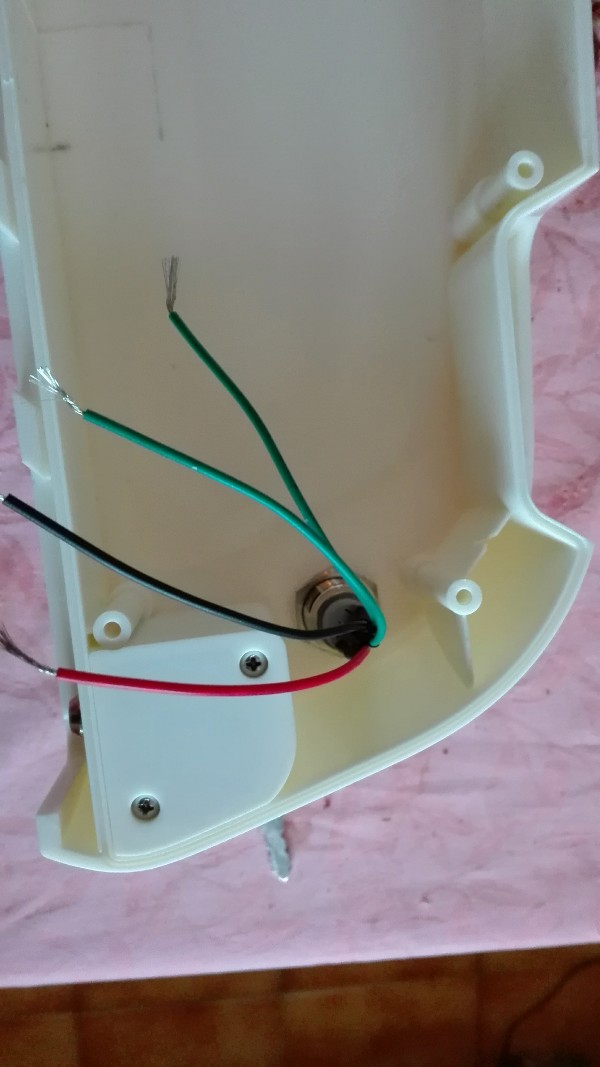

Ha 4 fili, rosso nero e 2 verdi.

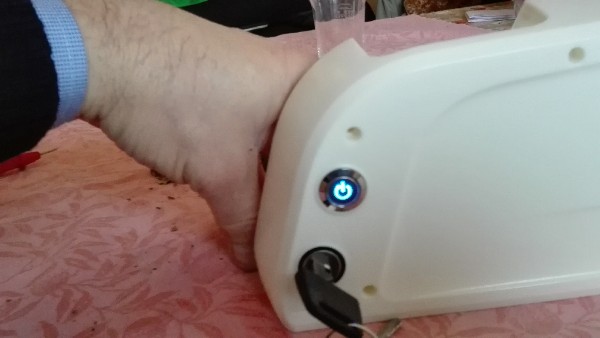

Alimentando il rosso e nero, il tasto si illumina, e prendendolo, si crea continuità tra i 2 verdi.
Il problema è che vorrei che il tasto si illuminante solo se premuto, e non sempre.
Consigli???
Immagine:
33,12 KB
Immagine:
80,14 KB
|
La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi.
Cube trekking
Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11
34.600 km in aumento....
Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.
|
|
|
Monkey50z
Utente Attivo
Emilia Romagna
814 Messaggi |
Inserito il - 01/12/2015 : 18:14:58
|
Ciao, nero -, rosso collegato ad un verde, l'altro verde al +.
Meglio verificare la tensione sopportata dalla lucina, a volte sono solo a 12V. |
 |
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 01/12/2015 : 18:56:51
|
credo fabio cerchi un circuitino per far accendere la luce un paio di secondi e basta,
se ci metti un lampeggiatore settato che ne so ogni 10 secondi? |
www.enerlab.it |
|
|
|
FabioR6
Utente Master
3374 Messaggi |
Inserito il - 01/12/2015 : 19:09:24
|
La tensione sopportata è di 42 V.
Ha dei fili molto sottili, sembra più che altro x attivare il Bms predisposto con l' è-switch.
|
La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi.
Cube trekking
Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11
34.600 km in aumento....
Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.
|
|
|
|
Monkey50z
Utente Attivo
Emilia Romagna
814 Messaggi |
Inserito il - 01/12/2015 : 21:29:19
|
La deduzione di blindo7 è plausibile ma la domanda di FabioR6 presa alla lettera ha generato la mia risposta.
L'interruttore ha i fili sottili perchè è pensato per dare il consenso ai BMS con e-switch appunto, la spia io la gollegherei direttamente all'uscita di potenza in modo da vedere quando la batteria alimenta il controller. Va da se che a batteria attivata la spia è sempre accesa. Poi se la vuole lampeggiante la cosa prende un'altra piega. |
|
|
|
paguro
Utente Attivo
Lombardia
820 Messaggi |
Inserito il - 02/12/2015 : 09:17:24
|
Ciao,
dove si può comperare quel case? |
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 02/12/2015 : 09:37:01
|
vi quoto per l'e-switch,
Fabio se la lucina consuma qualche decina di mA è sicuramente un led,potresti mettergli in serie un led lampeggiante e una resistenza per evitare che rimane fisso,
per farlo accendere una volta sola o un temporizzatore o un rele che chiude su un condensatore precaricato per tenere accesa la luce qualche secondo solo alla prima accensione,
ma sono complicazioni e basta(per me)
@paguro io li presi da bmsbattery ma con spese varie sono arrivato a pagarli quasi 60 euro l'uno!
nascono per 50 celle ne ho farcito uno con 13s5p e uno con 11s6p con un po di pazienza si riesce,e rimane lo spinotto originale sulla slitta quindi niente fili volanti,
bisogna però tagliare il portafusibile interno.
c'è(almeno sul mio)anche una barra led e una uscita USB che non avevo collegato,
l'deale sarebbe montarlo su un tubo telaio con base piatta,dopo qualche mese e buca ti pende 5-6 mm a destra o a sinistra |
www.enerlab.it |
|
|
| |
