| Autore |
 Discussione  |
|
|
gigvolley51
Utente Medio
Emilia Romagna
144 Messaggi |
 Inserito il - 03/02/2016 : 17:30:01
|

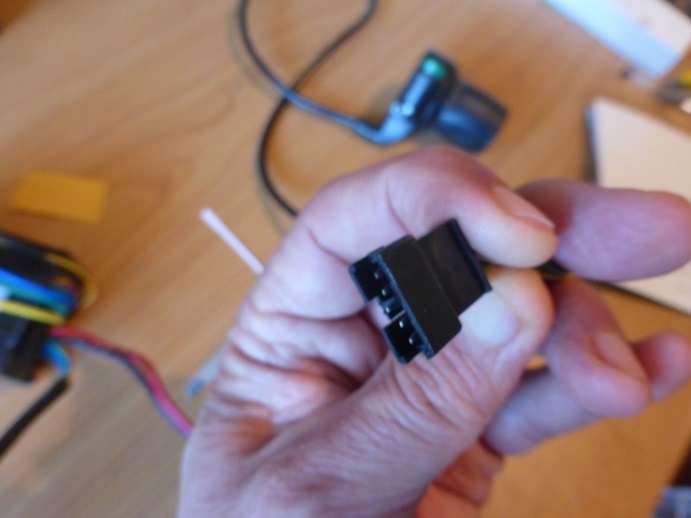

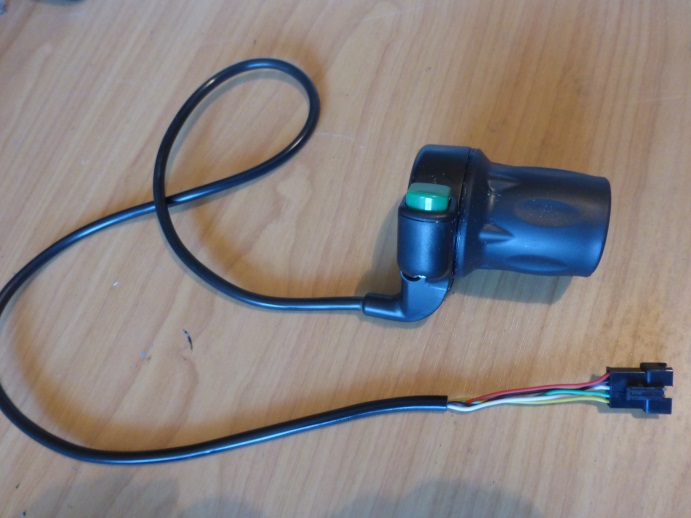

Ciao,da qualche giorno sto tentando di sfilare i pin dal connettore di un acceleratore con pulsante di spegnimento che si vede in foto. Mentre per altri tipo di connettore non ho avuto problemi, con questo, chiamiamolo "nero grande",la tecnica del pernetto sottile che spinge sul dentino di fermo e lo sblocca, non funziona.

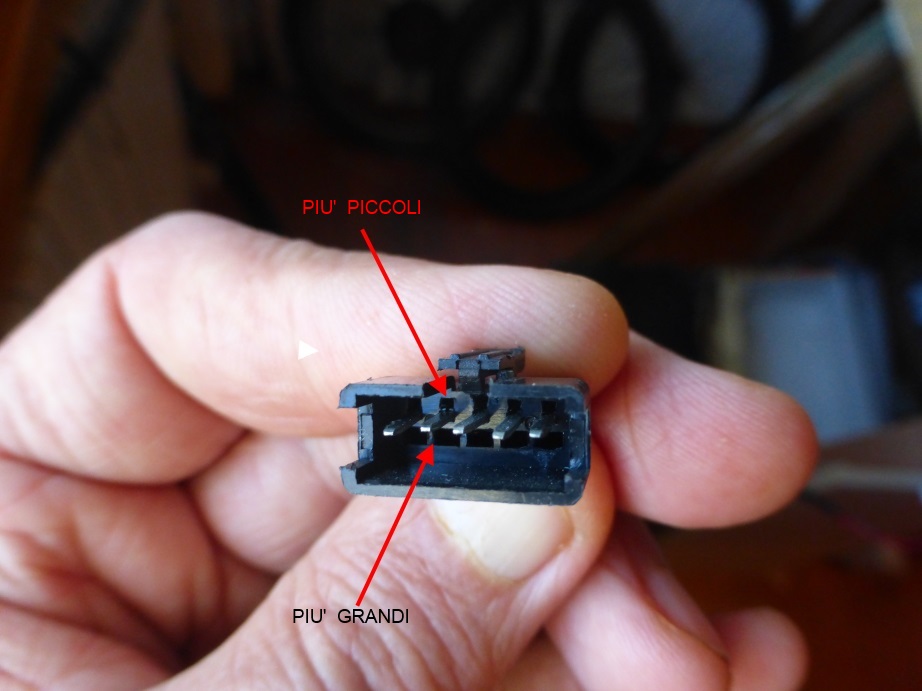

Come si vede in foto in corrispondenza di ogni pin ci sono un incavo più grande e uno più piccolo ...ho provato in entrambi ma ...???
C'è qualcuno che invece c'è riuscito?
Grazie
Immagine:
95,86 KB
Immagine:
79,35 KB
Immagine:
125,17 KB
|
|
|
jab64
Nuovo Utente
Lombardia
20 Messaggi |
Inserito il - 03/02/2016 : 17:41:22
|
La mia è solo un'ipotesi, non è che ci sono due dentini di blocco?
Prova a "premere" da entrambi i lati.
Ciao |
Bianchi JAB 27.3 + 8FUN 500W 48V
Haibike Sduro Allmtn RC |
 |
|
|
Monkey50z
Utente Attivo
Emilia Romagna
814 Messaggi |
Inserito il - 03/02/2016 : 18:07:32
|
Ciao, il connettore sembra il solito "conosciuto" e quindi monterà i "soliti" pin che hanno il dentino nella parte piatta. Per parte piatta intendo quella piatta (grande spiegazione  ) non quella che ha le alette che si ripiegano sul cavo nel momento della crimpatura. Quindi guarda dal lato cavo e il pin crimpato dovrebbe avere una forma a cuore con 2 gobbe in alto e una in basso, il lato basso è quello che ha il dente che va spianato dal davanti con il solito pernetto e tanta pazienza.... |
|
|
|
gigvolley51
Utente Medio
Emilia Romagna
144 Messaggi |
Inserito il - 03/02/2016 : 21:20:53
|
Fatto ...grazie a tutti.. le dritte mi sono servite
Effettivamente in questo connettore è come dice Monkey
il dentino (microscopico) è dalla parte "piana" del pin (cioè quella opposta a dove risvolti le linguettine per la crimpatura)
Guardando da dietro è comunque difficile capirlo perchè è tutto piccolo e interno ..
Ho provato a spingere (forte e a fondo) da entrambe le parti (scavo grande e piccolo)
E' venuto via spingendo nel piccolo con un chiodino limato a dovere
Per dovere di cronaca comunque, guardavo i pin del connettore del motore e lì la situazione è rovesciata (il dente è dalla stessa parte della crimpatura ...) |
|
|
|
Monkey50z
Utente Attivo
Emilia Romagna
814 Messaggi |
Inserito il - 03/02/2016 : 21:39:04
|
Bene, mi fa piacere che tu abbia risolto.
Ho guardato i contatti elettrici femmina della stessa serie del connettore della tua foto e anche quelli hanno il dentino nella parte piatta. Almeno quelli che ho io...
Forse i contatti del motore che dici tu sono di un connettore plastico differente? |
|
|
|
gigvolley51
Utente Medio
Emilia Romagna
144 Messaggi |
Inserito il - 04/02/2016 : 17:40:46
|

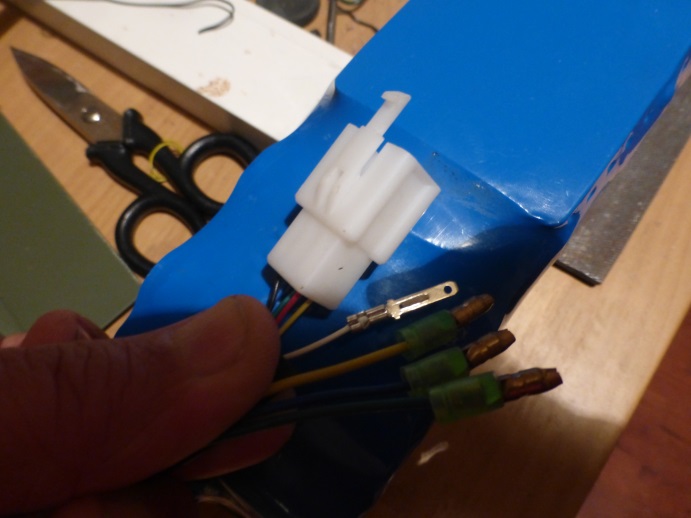

Si Monkey effettivamente parlavo di un altro connettore, quello bianco in foto ; come si vede nell'altra foto dentino e crimpaggio sono dalla stessa parte ..
Saluti e grazie
Immagine:
84,7 KB |
|
|
|
gigvolley51
Utente Medio
Emilia Romagna
144 Messaggi |
Inserito il - 04/02/2016 : 17:42:10
|

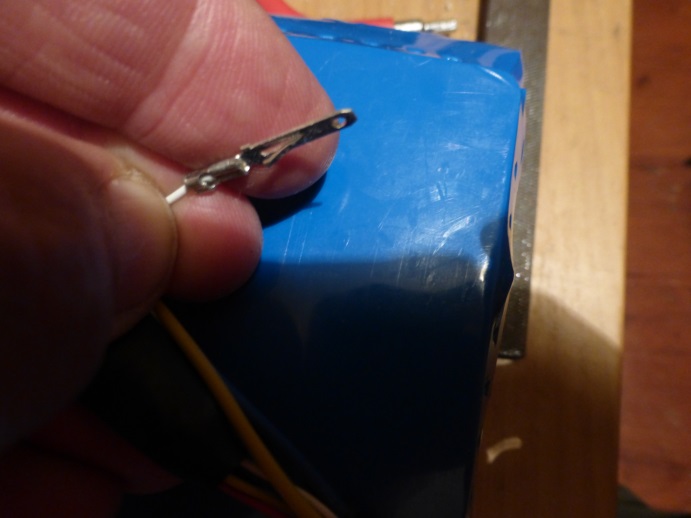

Porca p.... ho dimenticato la foto 2. Eccola
Immagine:
73,52 KB |
|
|
|
Monkey50z
Utente Attivo
Emilia Romagna
814 Messaggi |
Inserito il - 04/02/2016 : 18:14:57
|
Ciao, perfetto...
Ogni connettore monta i suoi pin infatti.
Ti ho mandato un MP, lo hai visto?
Grazie.
Ciao. |
|
|
|
gigvolley51
Utente Medio
Emilia Romagna
144 Messaggi |
Inserito il - 04/02/2016 : 18:53:50
|
Ti ho spedito mp
Visto che non riesco ad allegare foto all'mp (forse è normale e non si può..) ti aggiungo qui qualcosa, anche se sono OT:
Quella dell'avatar è questa .. dì se non è niente bellina
Purtroppo l'ho cercata proprio questa così completa ma non si trattava di un esemplare in vendita ma di una realizzazione di un privato tailandese ....e mi sono fermato
Ciao
Immagine:
86,26 KB |
|
|
|
Monkey50z
Utente Attivo
Emilia Romagna
814 Messaggi |
Inserito il - 04/02/2016 : 21:18:30
|
Perfetto, questa foto è molto meglio....
Vedo di indagare per le full Land Rover allora...
Grazie.
Ciao. |
|
|
| |
