| Autore |
 Discussione  |
|
|
mar976
Utente Medio
Lombardia
419 Messaggi |
 Inserito il - 03/12/2017 : 15:24:20
|
Ragazzi...natale è arrivato in anticipo quest'anno...sotto l'albero ho trovato una 520s (usata!!)
Non vorrei appesantire la ciclistica con motori al mozzo...anche perchè li ho su altre bici e vorrei montarci un bel centrale (legale) col sensore di sforzo (che mi incuriosisce tanto... visto che il pas loconosco )per arrivate a lavoro non molto affaticato.
Qualcuno ha montarto il tsdz2 su questa bici? Com'è la linea catena? Si riesce a fissare bene al telaio?
Ho fatto una ricerca ma ancora non mi pare che nessuno abbia questo accoppiamento bici+motore
Marco
|
|
|
andrea 104KG
Utente Master
Marche
14286 Messaggi |
Inserito il - 03/12/2017 : 21:21:33
|
| È la ex 6.3 col carro alto non hai nessun problema di ingombro motore per la linea catena come tutte le altre bici... Siccome non ci sono problemi il motore non tocca in niente io ho tagliato più corto il movimento centrale e ora ho la linea catena normale.. Comunque in generale è meglio della maggior parte delle bici |
Modificato da - andrea 104KG in data 03/12/2017 21:23:34 |
 |
|
|
mar976
Utente Medio
Lombardia
419 Messaggi |
Inserito il - 04/12/2017 : 07:30:25
|
Grazie andrea per le precisazioni..
Interessante il discorso del "taglio"... faccio una ricerca sul forum per maggiori informazioni
|
|
|
|
mar976
Utente Medio
Lombardia
419 Messaggi |
Inserito il - 05/12/2017 : 20:36:12
|
@andrea...non riesco a trovare informazioni sul forum a proposito del tuo "taglio" del movimento centrale... mi dai il link della discussione dove ne hai parlato per favore?
grazie |
|
|
|
Barba 49
Utente Master
Toscana
36311 Messaggi |
Inserito il - 05/12/2017 : 21:56:22
|
Guarda che è una cosa semplice, se il motore non impatta su nessuna parte del telaio o del carro posteriore ed è solo la lunghezza eccessiva del cannotto del movimento centrale ad impedire un perfetto allineamento della trasmissione basta accorciarlo... I metodi sono vari, il migliore è usare una fresa a mano o portare il telaio a fresare!
Qualora poi si desiderasse rimontare il movimento centrale originale togliendo il kit basterà aggiungere uno spessore identico al materiale asportato, e la bici potrà tornare muscolare... |
|
|
|
mar976
Utente Medio
Lombardia
419 Messaggi |
 Inserito il - 06/12/2017 : 09:39:16
|
quindi posso andarci giù pesante di lima? oppure di dremel?
Non sono pratico di lavorazioni con l'alluminio....più che altro per le tolleranze....deve essere un lavoro di fino? oppure mi basta andare da un fabbro?
qualcuno ha esperienze in merito? |
|
|
|
wsurfer
Utente Attivo
Veneto
857 Messaggi |
Inserito il - 06/12/2017 : 09:57:16
|
Io ho fatto con una smerigliatrice, lavoro grossolano. A mio avviso anche se non viene perfetto non cambia nulla, almeno con il BBS, sta bello fisso e dritto lo stesso.
Ovviamente se puoi farlo a regola d'arte e' meglio.
|
Non rispondo a messaggi privatl. Per favore fate domande sul forum. |
|
|
|
Barba 49
Utente Master
Toscana
36311 Messaggi |
Inserito il - 06/12/2017 : 13:24:47
|
Va fatto a regola d'arte, altrimenti poi il BBS appoggia solo in un punto anzichè su tutta la circonferenza del cannotto!!!
Non so dove abitate, ma non vedo grossi problemi a trovare un artigiano che ve lo fa con utensili adeguati... Basta un grosso trapano a colonna con su montata una fresa, ad esempio, non ci vuole mica la NASA! |
|
|
|
wsurfer
Utente Attivo
Veneto
857 Messaggi |
Inserito il - 06/12/2017 : 15:52:01
|
Barba, si e'vero. Pero' non mi ha dato nessun problema. Ne ho fatti 2 cosi' finora.
In quanto a trovare un artigiano tra chiedere a vari, prendere appuntamento,, aspettare portare la bici con l'auto, ecc. vanno via mezze giornate. Io ho risolto in 5 minuti. |
Non rispondo a messaggi privatl. Per favore fate domande sul forum. |
Modificato da - wsurfer in data 06/12/2017 15:57:24 |
|
|
|
Mauri78
Utente Attivo
Piemonte
527 Messaggi |
Inserito il - 06/12/2017 : 16:51:39
|
Forse si potrebbe pensare di fare una specie di dima di taglio per fare un lavoro quanto più preciso possibile.
Pensavo a una sorta di manicotto con un invito per la lama di un seghetto realizzato con una stampante 3d.
In fin dei conti serve solo che il taglio sia dritto, anche se la superficie non fosse ben lappata non credo che sia un problema...
Maurizio |
|
|
|
mar976
Utente Medio
Lombardia
419 Messaggi |
Inserito il - 06/12/2017 : 17:46:20
|
| wsurfer ha scritto:
Barba, si e'vero. Pero' non mi ha dato nessun problema. Ne ho fatti 2 cosi' finora.
In quanto a trovare un artigiano tra chiedere a vari, prendere appuntamento,, aspettare portare la bici con l'auto, ecc. vanno via mezze giornate. Io ho risolto in 5 minuti.
|
in merito all'artigiano quoto in pieno...
quindi tu sei andato di lima? |
|
|
|
andrea 104KG
Utente Master
Marche
14286 Messaggi |
Inserito il - 06/12/2017 : 17:57:34
|
| Ovvio che meglio si fa meglio è comunque funziona anche con il semplice "frullino" usato con un po' di attenzione. Almeno a me non ha dato problemi... |
|
|
|
wsurfer
Utente Attivo
Veneto
857 Messaggi |
Inserito il - 06/12/2017 : 21:15:24
|
| Io ho fatto con smerigliatrice angolare Makita o simile. |
Non rispondo a messaggi privatl. Per favore fate domande sul forum. |
|
|
|
Bbiero
Nuovo Utente
Abruzzo
23 Messaggi |
Inserito il - 21/01/2018 : 16:28:11
|
| Salve a tutti,mi sono appena iscritto al forum,ho preso un motore tsdz2 350w su pswpower,quello col televisore,spero sia compatibile col movimento centrale della mia Esperia 26 pollici che è un 68 mm e che la linea catena non sia totalmente oscena |
SuperMarket Mtb with Tongsheng Tsdz2 |
|
|
|
Miura72
Utente Master
Veneto
2130 Messaggi |
Inserito il - 21/01/2018 : 18:12:40
|

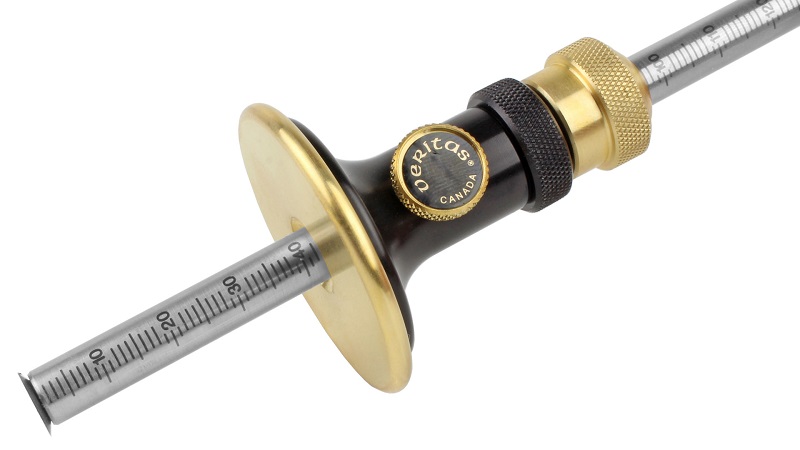

Io segnerei il cannotto con il graffietto da marcatura tipo questo
Immagine:
51,32 KB
Per farsi una idea come è fatto, io quando facevo il fabbro me ne sono fatto uno fai da te.
https://www.utensiliprofessionali.com/G-veritasmarking.html
e poi limi o a mano o con il smerigliatore fino al segno che si è fatto con il graffietto.
Pero a ragione Barba che farlo con una fresa il lavoro verra meglio.

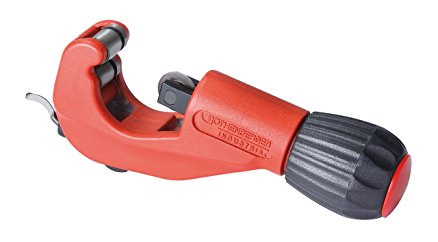

Nessuno a mai provato con un classico taglia tubi da idraulico? tipo questo?
O la saldatura rompe le palle per l'ingombro?
Immagine:
14,95 KB |
 2009 Esperia al piombo Comperata 349 euro venduta 100 euro
 2014 Bottecchia be 2 Lady fatti 3972 Km da agosto Comperata 500 euro venduta 100 euro
 2016 Bipa artigianale Miura72 full mot BBS01 febbr fatti circa 10.772 Km
 2017 Winora Sinus Dyo-9 da Luglio fatti 11272 Km Bosch Gen 2 Active Line 40 Nm
 2019 Telaio Cube motore HillRaser 250W 48V Novem fatti 9272 Km, con il motore BBS02 750W 48V 986 Km
 2023 Conway Cairon Suv FS 5.7 da Aprile fatti 5272 Km Bosch Gen 4 Performance Line CX 85 Nm
|
Modificato da - Miura72 in data 21/01/2018 18:17:05 |
|
|
|
Barba 49
Utente Master
Toscana
36311 Messaggi |
Inserito il - 22/01/2018 : 11:38:29
|
@Miura72: Purtroppo il classico tagliatubi da idraulico non ha lo spazio sufficiente per poter lavorare...
Sbassare il cannotto senza una fresa comporta il fatto che poi il motore appoggia in un solo punto della circonferenza, e quando vai a serrare le ghiere dal lato opposto la forza si concentra tutta in un piccolo spazio, e la cosa è pericolosa...
Poi sinceramente capisco il bricolage e ne sono un grande sostenitore, ma quando ci vuole un intervento da parte di terzi non vedo perchè evitarlo facendo un lavoro pessimo.  |
|
|
|
antonio6019
Utente Medio
181 Messaggi |
Inserito il - 07/05/2022 : 17:41:55
|
| Messaggio di mar976
Ragazzi...natale è arrivato in anticipo quest'anno...sotto l'albero ho trovato una 520s (usata!!)
Non vorrei appesantire la ciclistica con motori al mozzo...anche perchè li ho su altre bici e vorrei montarci un bel centrale (legale) col sensore di sforzo (che mi incuriosisce tanto... visto che il pas loconosco )per arrivate a lavoro non molto affaticato.
Qualcuno ha montarto il tsdz2 su questa bici? Com'è la linea catena? Si riesce a fissare bene al telaio?
Ho fatto una ricerca ma ancora non mi pare che nessuno abbia questo accoppiamento bici+motore
Marco
|
Ciao, ho perso la stessa bici, però no. Capisco come fissarlo al telaio |
|
|
|
INOX54
Utente Attivo
Piemonte
509 Messaggi |
Inserito il - 07/05/2022 : 18:16:55
|
| antonio6019 ha scritto:
| Messaggio di mar976
Ragazzi...natale è arrivato in anticipo quest'anno...sotto l'albero ho trovato una 520s (usata!!)
Non vorrei appesantire la ciclistica con motori al mozzo...anche perchè li ho su altre bici e vorrei montarci un bel centrale (legale) col sensore di sforzo (che mi incuriosisce tanto... visto che il pas loconosco )per arrivate a lavoro non molto affaticato.
Qualcuno ha montarto il tsdz2 su questa bici? Com'è la linea catena? Si riesce a fissare bene al telaio?
Ho fatto una ricerca ma ancora non mi pare che nessuno abbia questo accoppiamento bici+motore
Marco
|
Ciao, ho perso la stessa bici, però no. Capisco come fissarlo al telaio
|

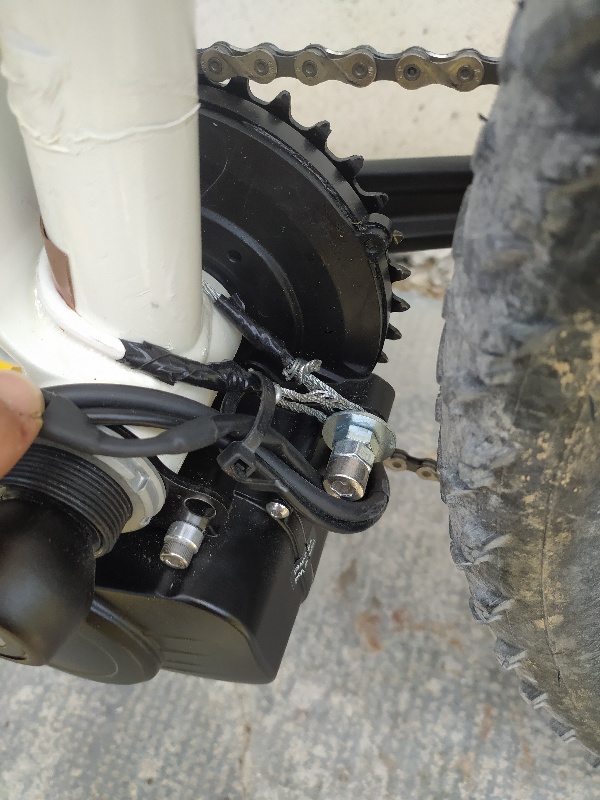

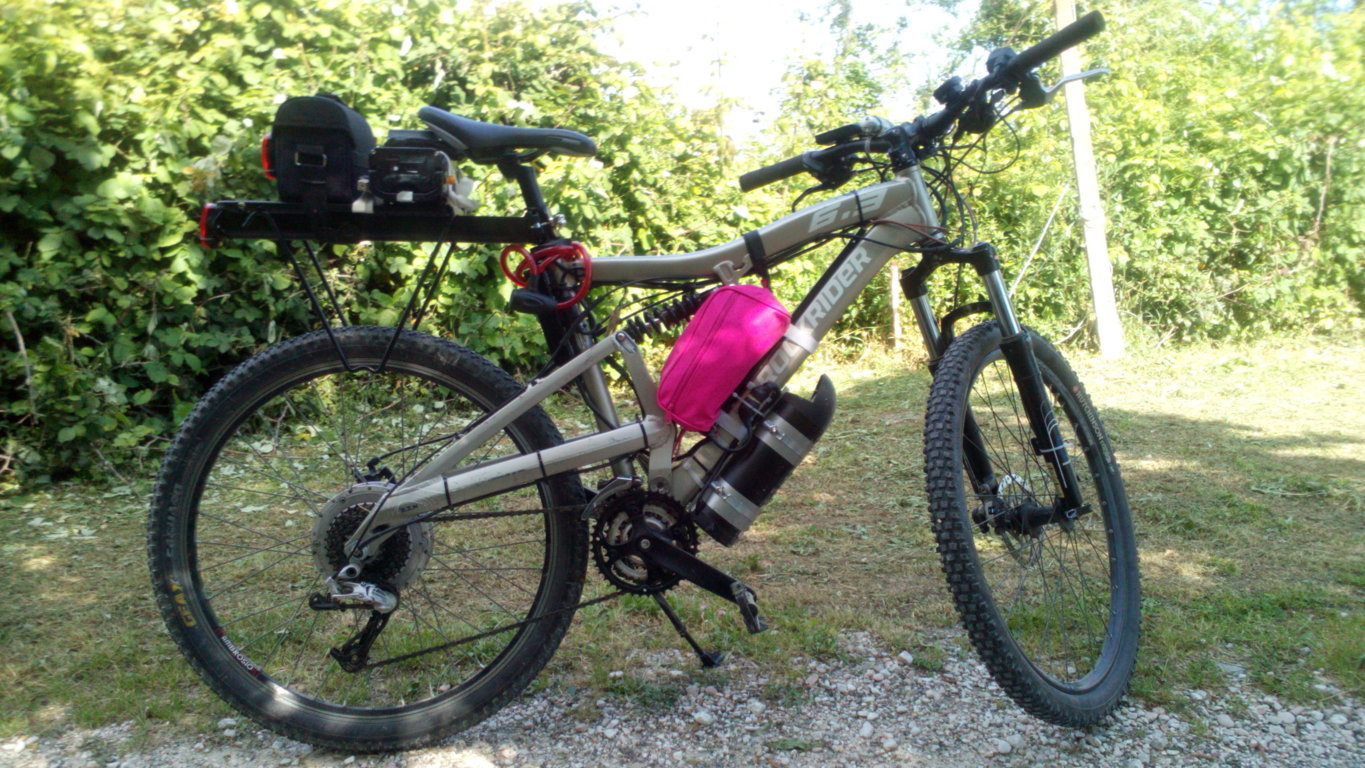

la tua e' una full giusto? in questo caso togli la guarnitura originale movimentocentrale ecc e ci infili il tdsz2 lo chiudi facendolo ruotare finche non appoggia contro l'obliquo del telaio ,se vuoi puoi interpore nel punto di appoggio uno spessore in gomma dura (quella nera in fogli ) spesso un 5mm .finito. la staffa posteriore non si puo' usare con la full ma non succede niente ,anzi, il motore e' piu avanzato e alto da terra che non guasta in fuoristrada.attento solo che il carter del motore non interferisca contro i carro 1 mm di luce va bene.
Immagine:
Immagine:
283,53 KB |
ON |
|
|
|
antonio6019
Utente Medio
181 Messaggi |
Inserito il - 07/05/2022 : 20:16:55
|
| INOX54 ha scritto:
la tua e' una full giusto? in questo caso togli la guarnitura originale movimentocentrale ecc e ci infili il tdsz2 lo chiudi facendolo ruotare finche non appoggia contro l'obliquo del telaio ,se vuoi puoi interpore nel punto di appoggio uno spessore in gomma dura (quella nera in fogli ) spesso un 5mm .finito. la staffa posteriore non si puo' usare con la full ma non succede niente ,anzi, il motore e' piu avanzato e alto da terra che non guasta in fuoristrada.attento solo che il carter del motore non interferisca contro i carro 1 mm di luce va bene.
|

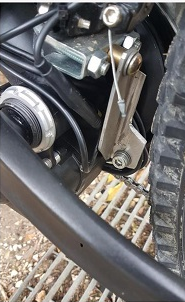

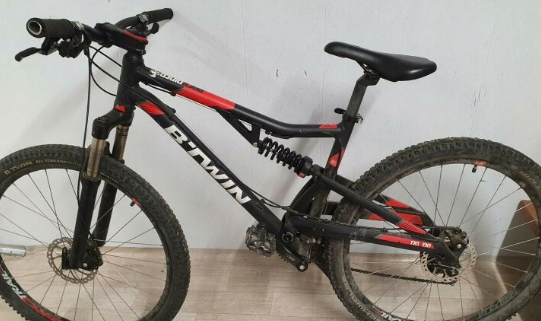

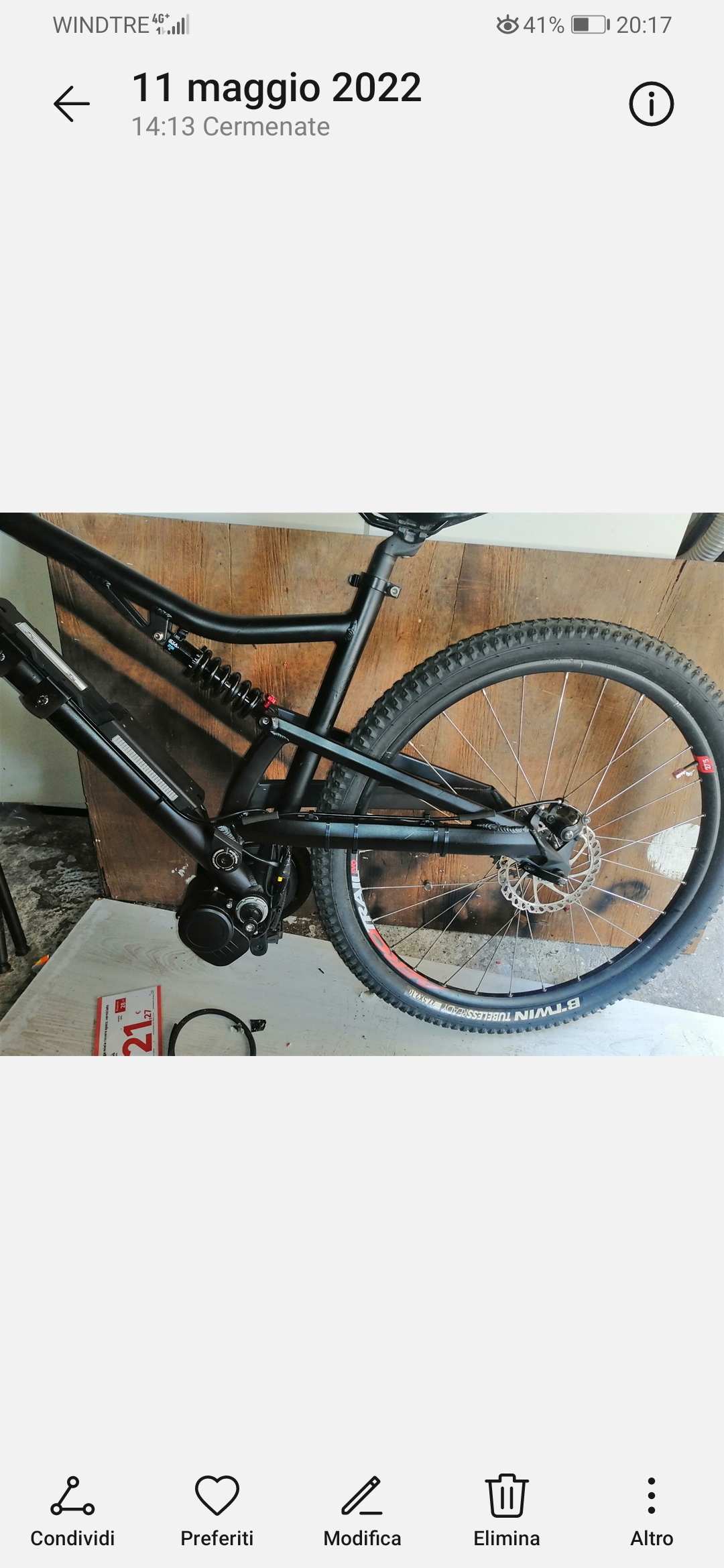

purtroppo la bici è differente, ma forse ho trovato la soluzone
Immagine:
327,83 KB
Immagine:
141,36 KB |
|
|
|
INOX54
Utente Attivo
Piemonte
509 Messaggi |
Inserito il - 07/05/2022 : 20:37:47
|
| antonio6019 ha scritto:
| INOX54 ha scritto:
la tua e' una full giusto? in questo caso togli la guarnitura originale movimentocentrale ecc e ci infili il tdsz2 lo chiudi facendolo ruotare finche non appoggia contro l'obliquo del telaio ,se vuoi puoi interpore nel punto di appoggio uno spessore in gomma dura (quella nera in fogli ) spesso un 5mm .finito. la staffa posteriore non si puo' usare con la full ma non succede niente ,anzi, il motore e' piu avanzato e alto da terra che non guasta in fuoristrada.attento solo che il carter del motore non interferisca contro i carro 1 mm di luce va bene.
|
purtroppo la bici è differente, ma forse ho trovato la soluzone
Immagine:
327,83 KB
Immagine:
141,36 KB
|
per quello che si vede sembra un fissaggio solido , arrotonderei soltanto gli spigoli della staffetta. |
ON |
|
|
|
arny63
Utente Attivo
Emilia Romagna
753 Messaggi |
Inserito il - 07/05/2022 : 21:30:51
|

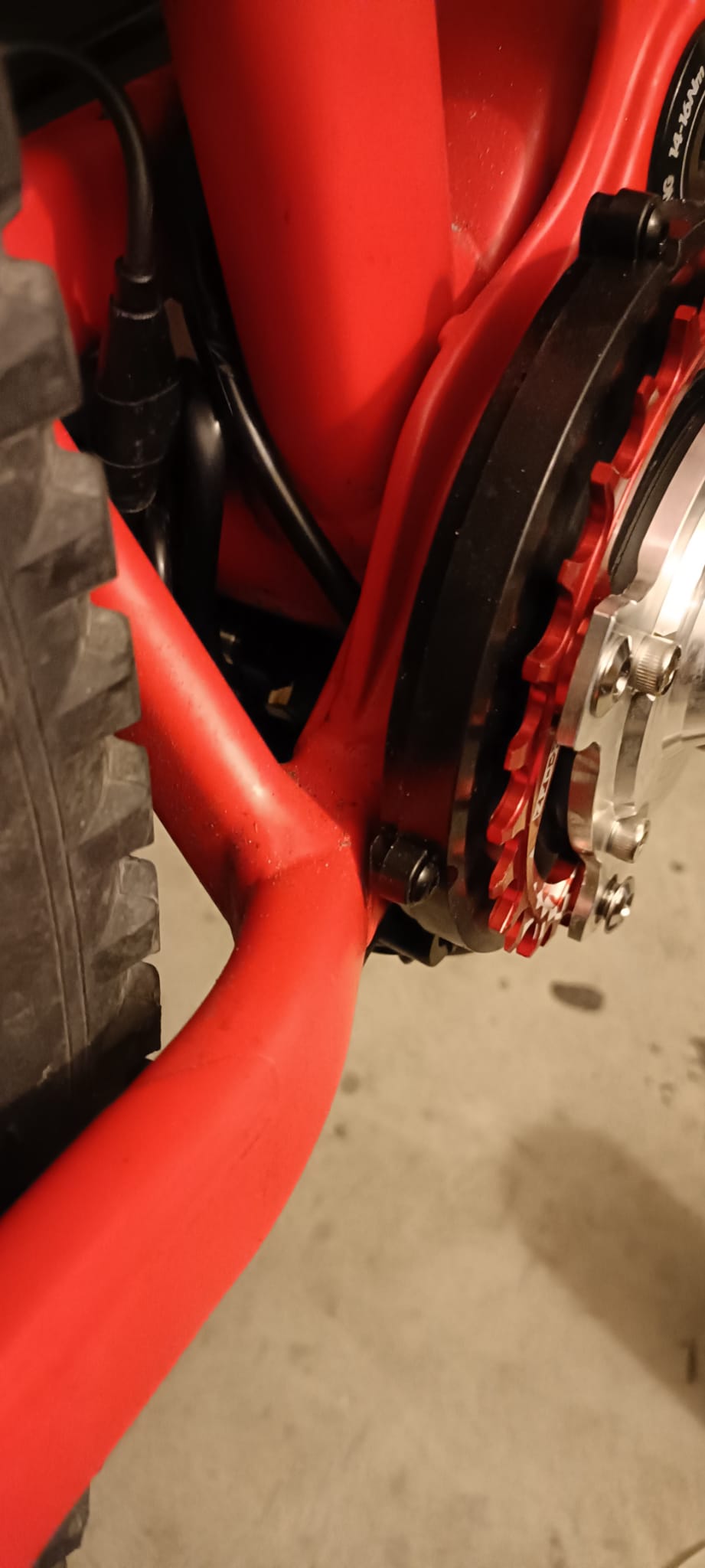

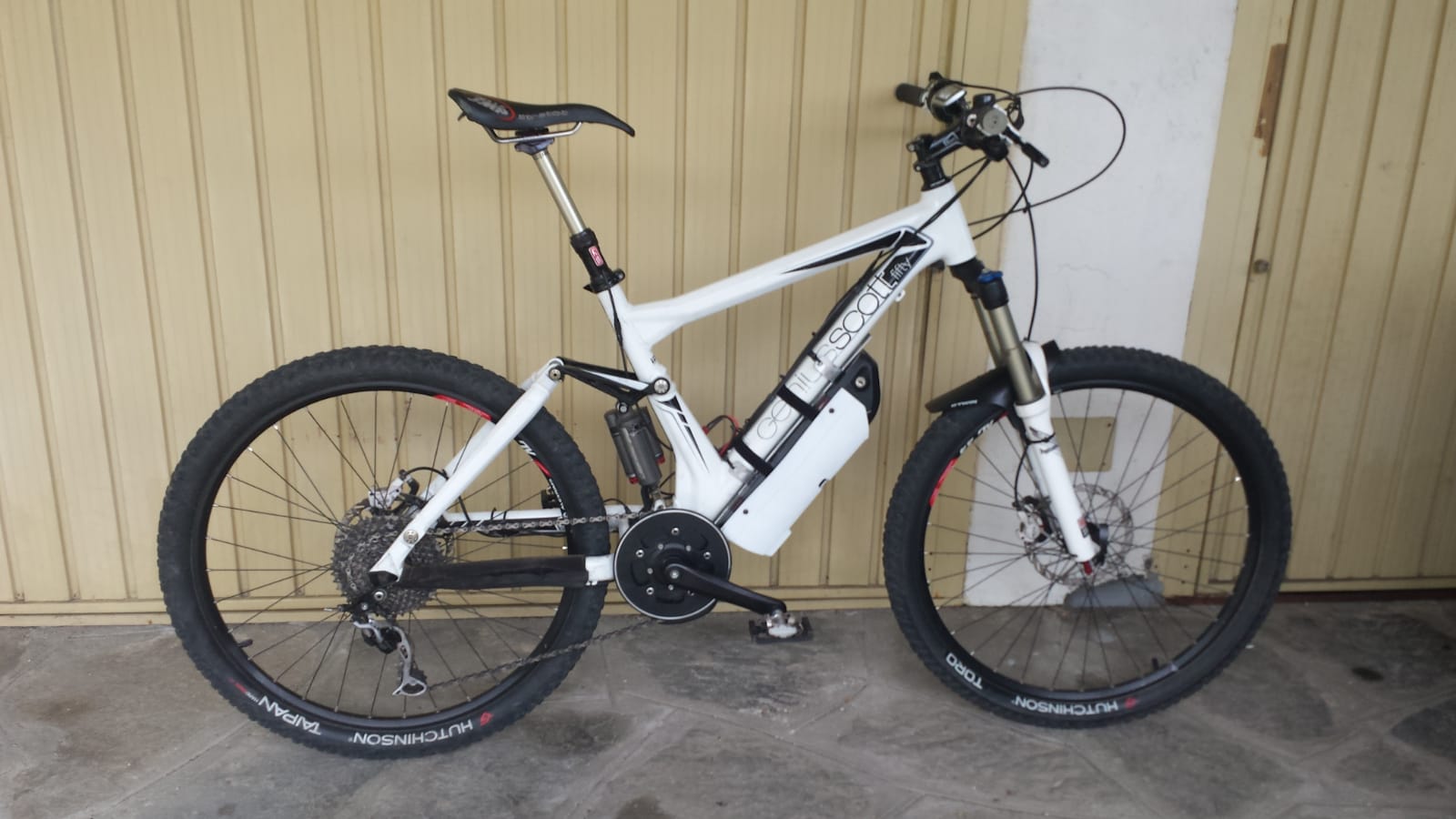

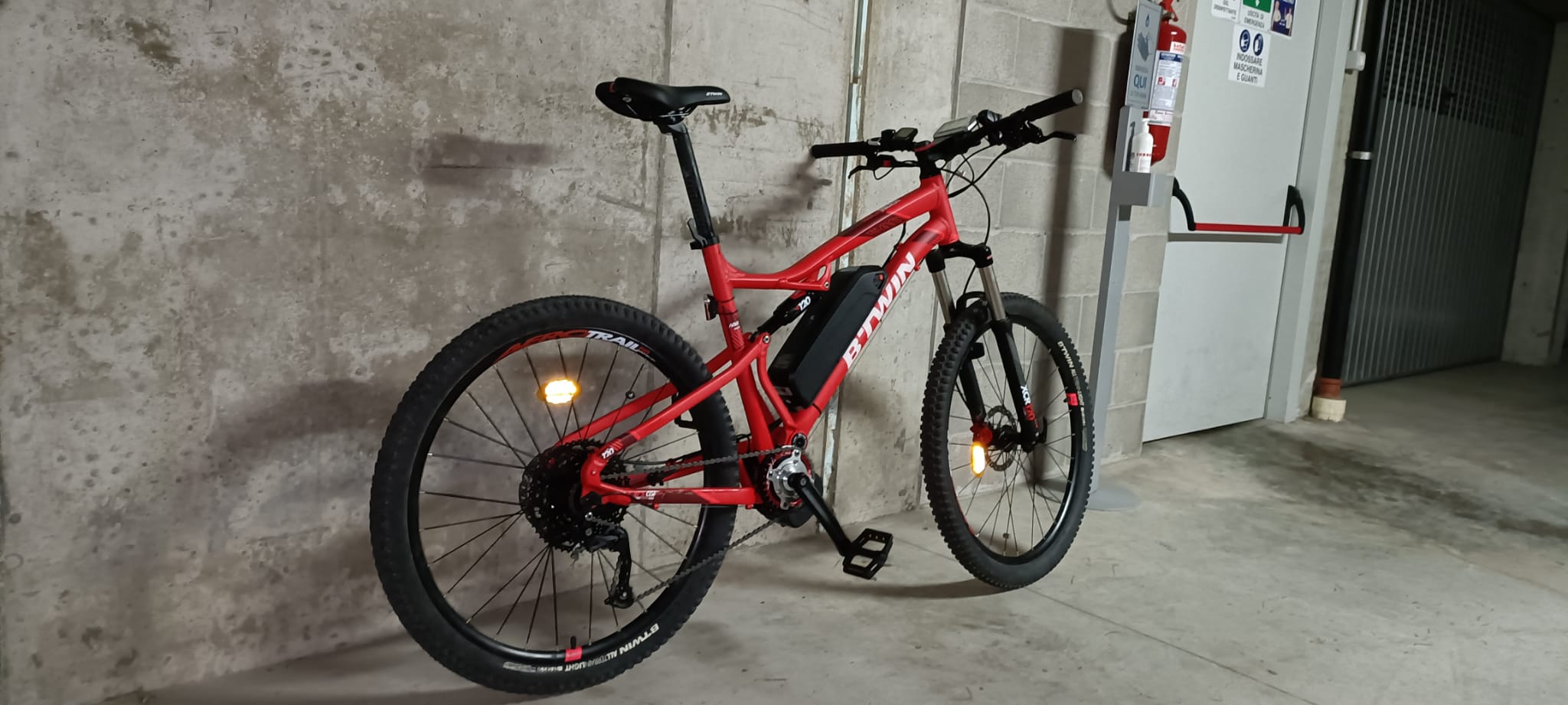

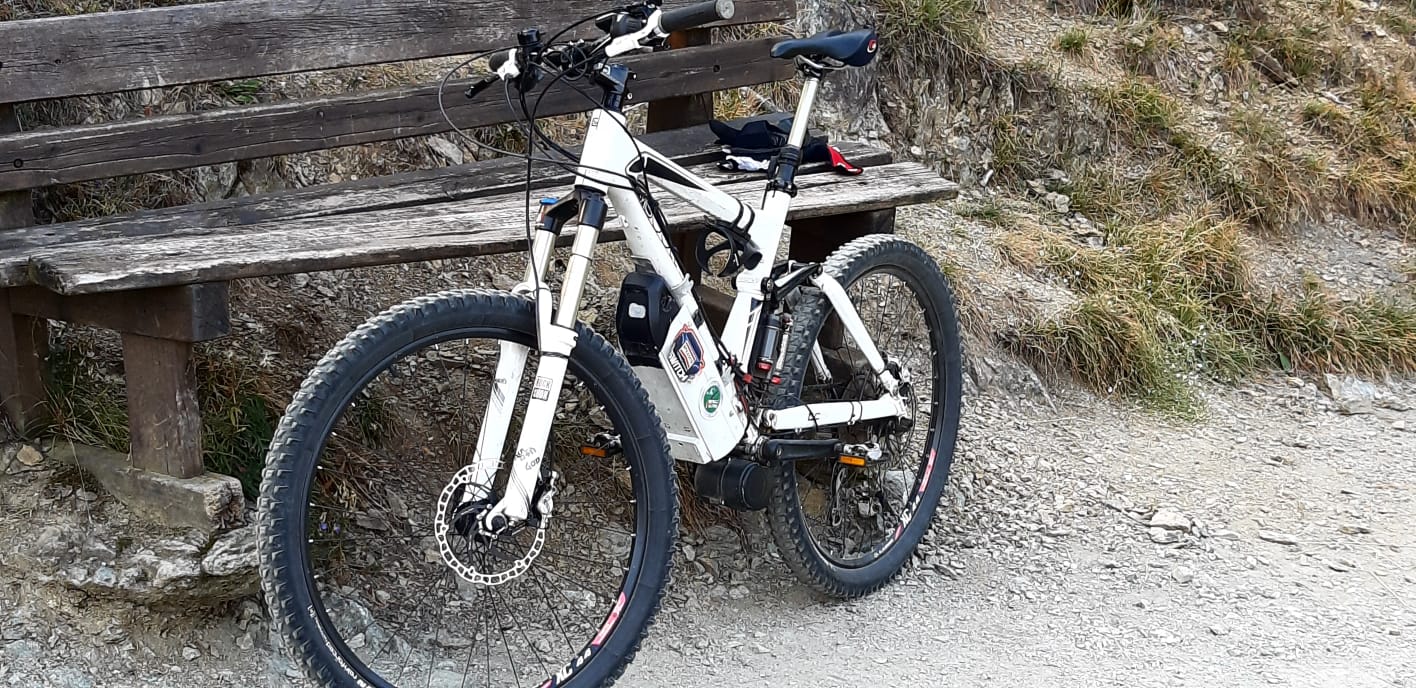

Immagine:
113,08 KB
Immagine:
185,85 KB
Immagine:
168,12 KB
Lo postata giusto ieri in altra discussione che forse avrai letto
Non sono un esperto ma forse cambia solo il tipo di ammortizzatore dalla 520 alla 540
Come vedi ho messo il tsdz2 ho limato solo asole
carter, nella 540 batteria hailong 1 ci sta solo nel telaio xl
Secondo me nella tua c'è appena un po' più spazio |
|
|
|
andrea 104KG
Utente Master
Marche
14286 Messaggi |
Inserito il - 07/05/2022 : 22:23:23
|

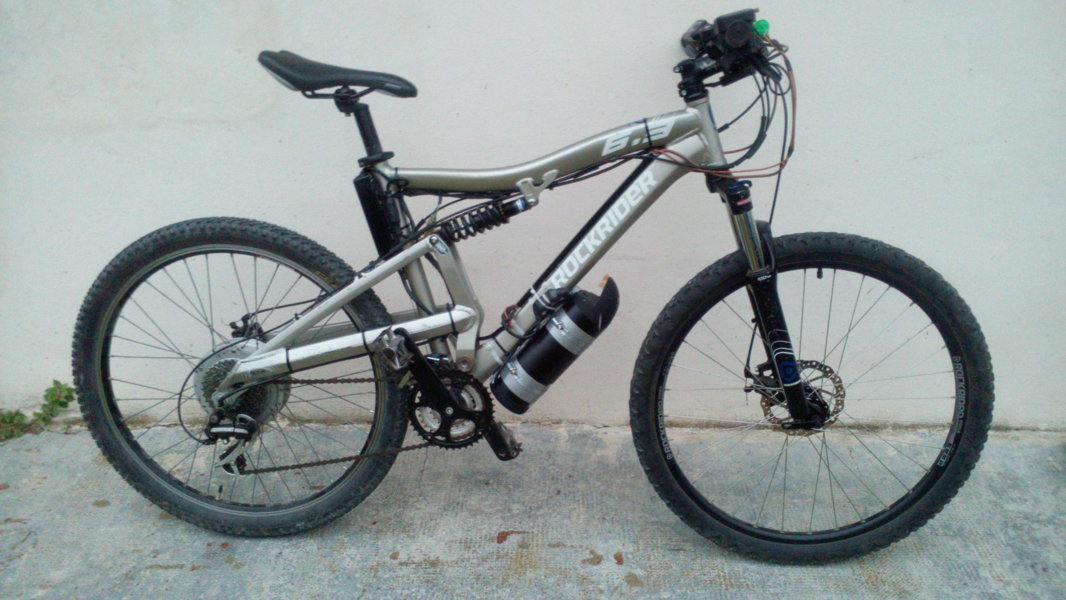

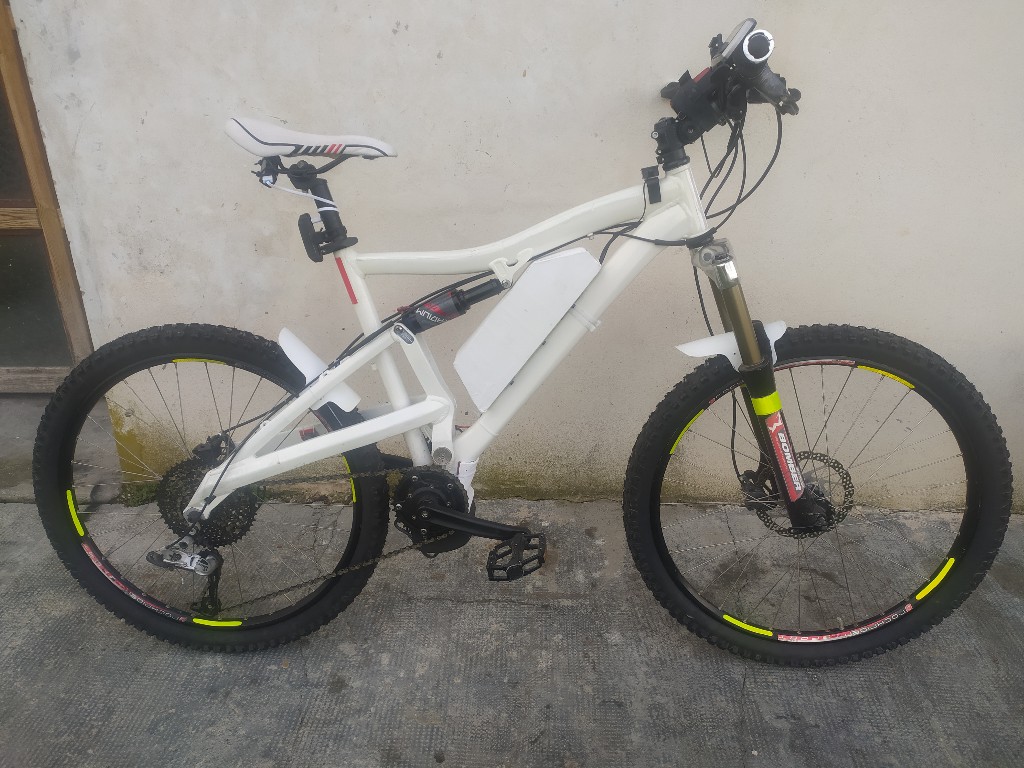

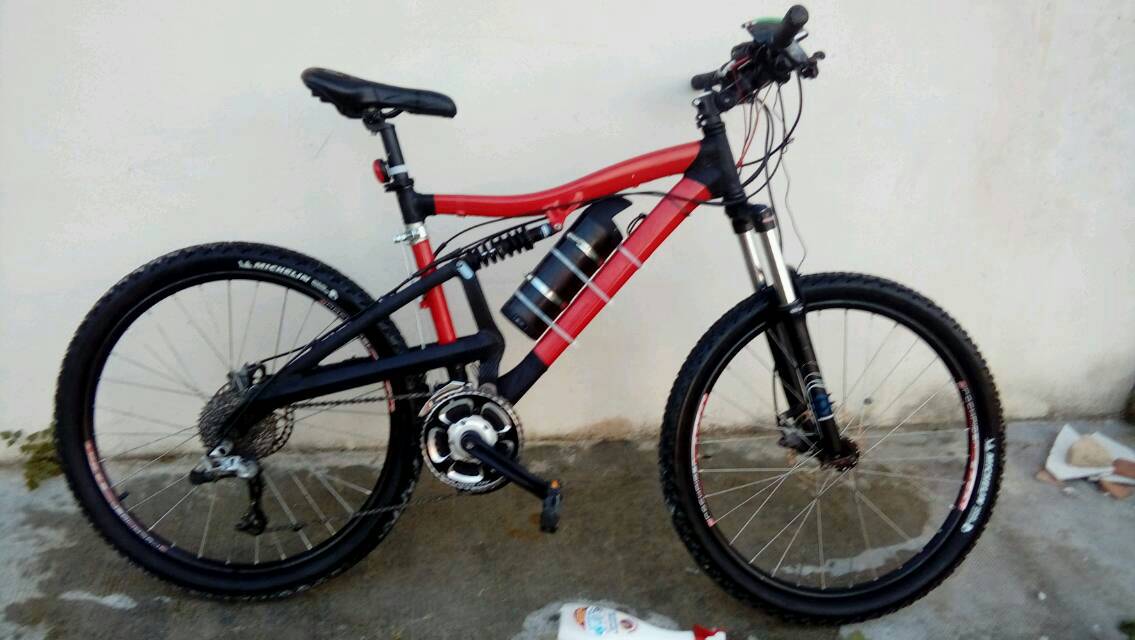

Sempre la stessa bici rockrider 6.3...
Immagine:
Immagine:
Immagine:
Immagine:
Immagine:
Immagine:
Immagine:
|
|
|
|
antonio6019
Utente Medio
181 Messaggi |
 Inserito il - 16/05/2022 : 09:23:35
|

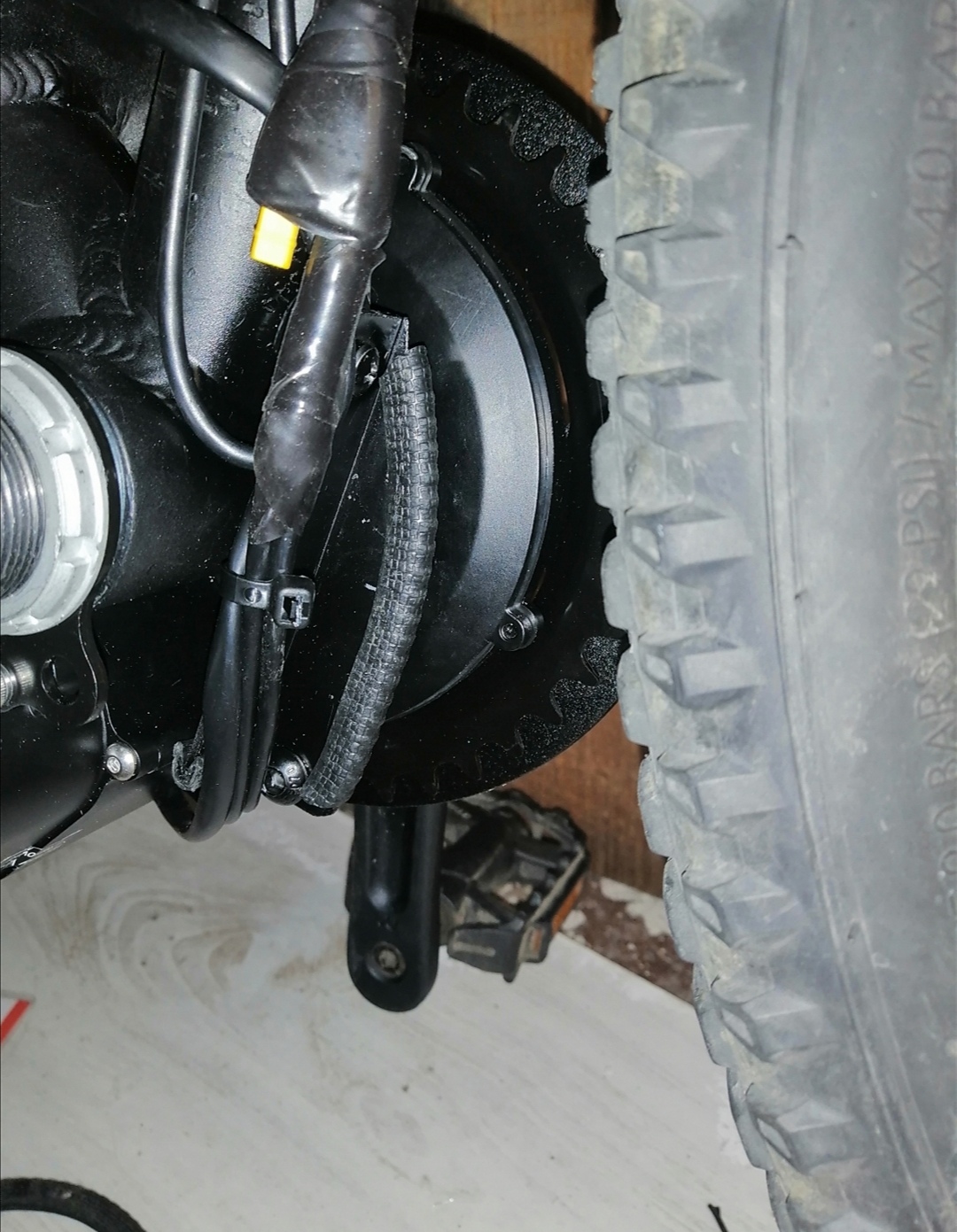

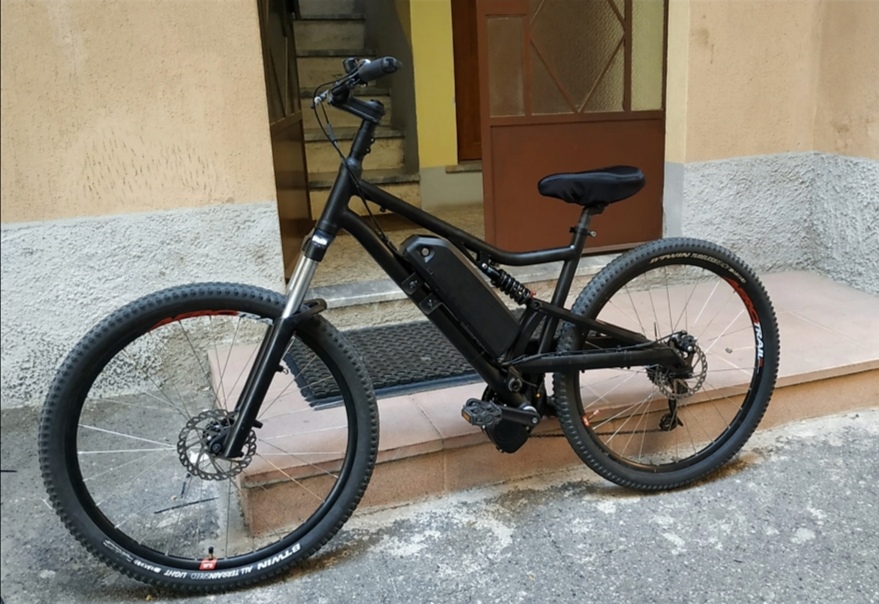

Alla fine è venuta così.
Immagine:
804,12 KB
Immagine:
222,49 KB
Immagine:
451,15 KB |
|
|
|
andrea 104KG
Utente Master
Marche
14286 Messaggi |
Inserito il - 16/05/2022 : 13:45:10
|
| Ma quando ammortizza non tocca nella batteria? |
|
|
|
arny63
Utente Attivo
Emilia Romagna
753 Messaggi |
Inserito il - 16/05/2022 : 15:55:05
|
| Forse la foto inganna, ma nella 540s ho dovuto tenere quasi 3cm di luce,come già detto per stare tranquillo avevo scaricato completamente l ammortizzatore dall' aria per prendere una misura esatta |
|
|
|
antonio6019
Utente Medio
181 Messaggi |
Inserito il - 16/05/2022 : 17:15:47
|
| arny63 ha scritto:
Forse la foto inganna, ma nella 540s ho dovuto tenere quasi 3cm di luce,come già detto per stare tranquillo avevo scaricato completamente l ammortizzatore dall' aria per prendere una misura esatta
|
Effettivamente la prospettiva inganna, sono 25mm abbondanti, anche se ho aumentato la durezzasia di carico che di scarico dell'ammortizzatore (che naturalmente ho sostituito |
|
|
|
mar976
Utente Medio
Lombardia
419 Messaggi |
Inserito il - 21/02/2023 : 11:09:14
|
ragazzi una domanda:
ma montando il nuovo tsdz2B sulla 520s con la corona originale com'è la linea catena? accettabile oppure bisogna per forza montare corone apposite?
grazie |
|
|
| |
