 Inserito il - 19/10/2018 : 16:37:24
|

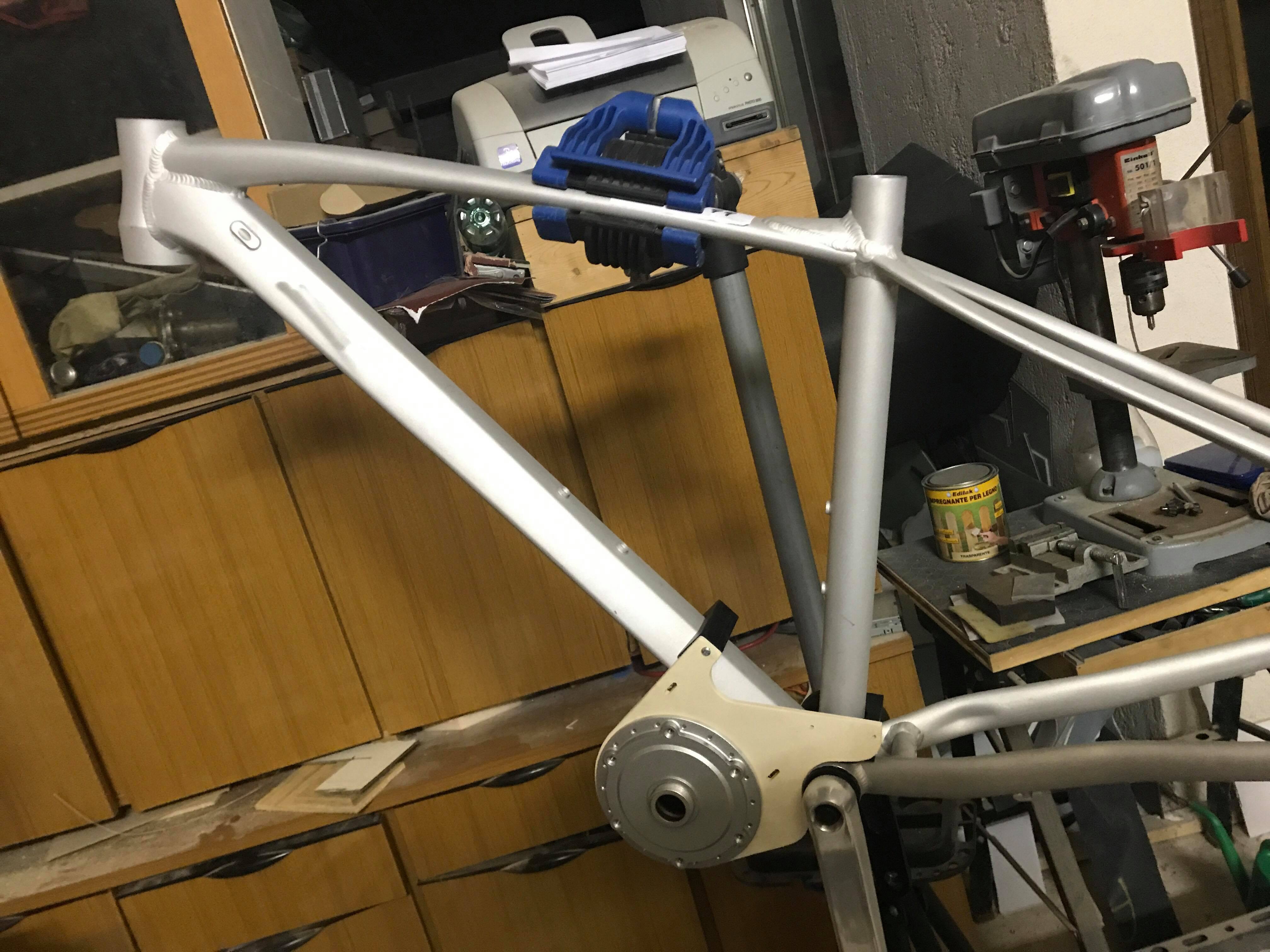

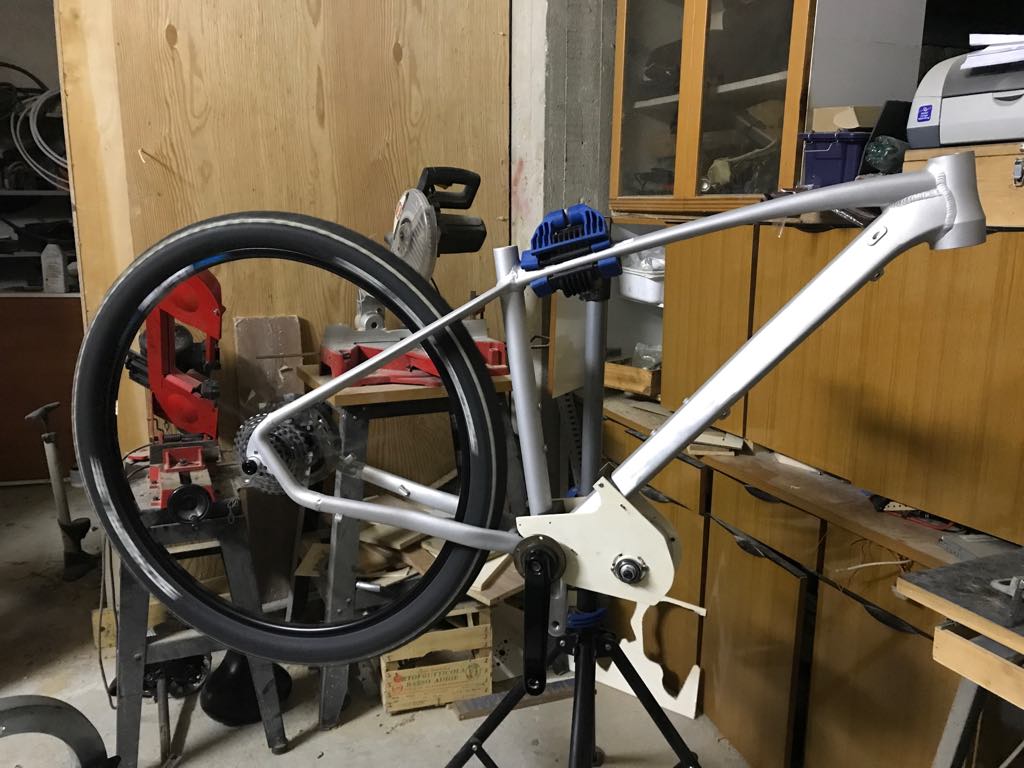

l'inverno sta per iniziare e il tempo delle mele è finito...! e pi piacere stare nel mio laboratorio cantina a pensare cose nuove...e il mio amico barba costretto ad sentire le mie ideee e i miei progetti che cambiano in maniera continua...perchè a me le cose semplici non piacciono tanto! poi chiudo il telefono con il mio amico barba e lo apro con imer che a livello cose semplici no ne vuole sapere...dove arriveremo per un giro di pedalata non si sa proprio per adesso devo studiare un pò di trigonometria per stargli dietro ma a me ste cose piacciono...! ecco di cosa parlo il mio nuovo un pò ambizioso
Immagine:
167,13 KB
Immagine:
710,9 KB
|
|
|
Bilbo
Utente Senior
Friuli-Venezia Giulia
1480 Messaggi |
Inserito il - 19/10/2018 : 16:38:44
|
bello... il motore elettrico sulla cyclette   |
 |
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 19/10/2018 : 16:45:55
|
Immagine:
852,66 KB
Immagine:
1257,21 KB
Immagine:
907,78 KB
Immagine:
729,44 KB
Immagine:
898,22 KB
Immagine:
108,04 KB
Immagine:
702,8 KB
Immagine:
656,46 KB |
|
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 19/10/2018 : 16:55:20
|

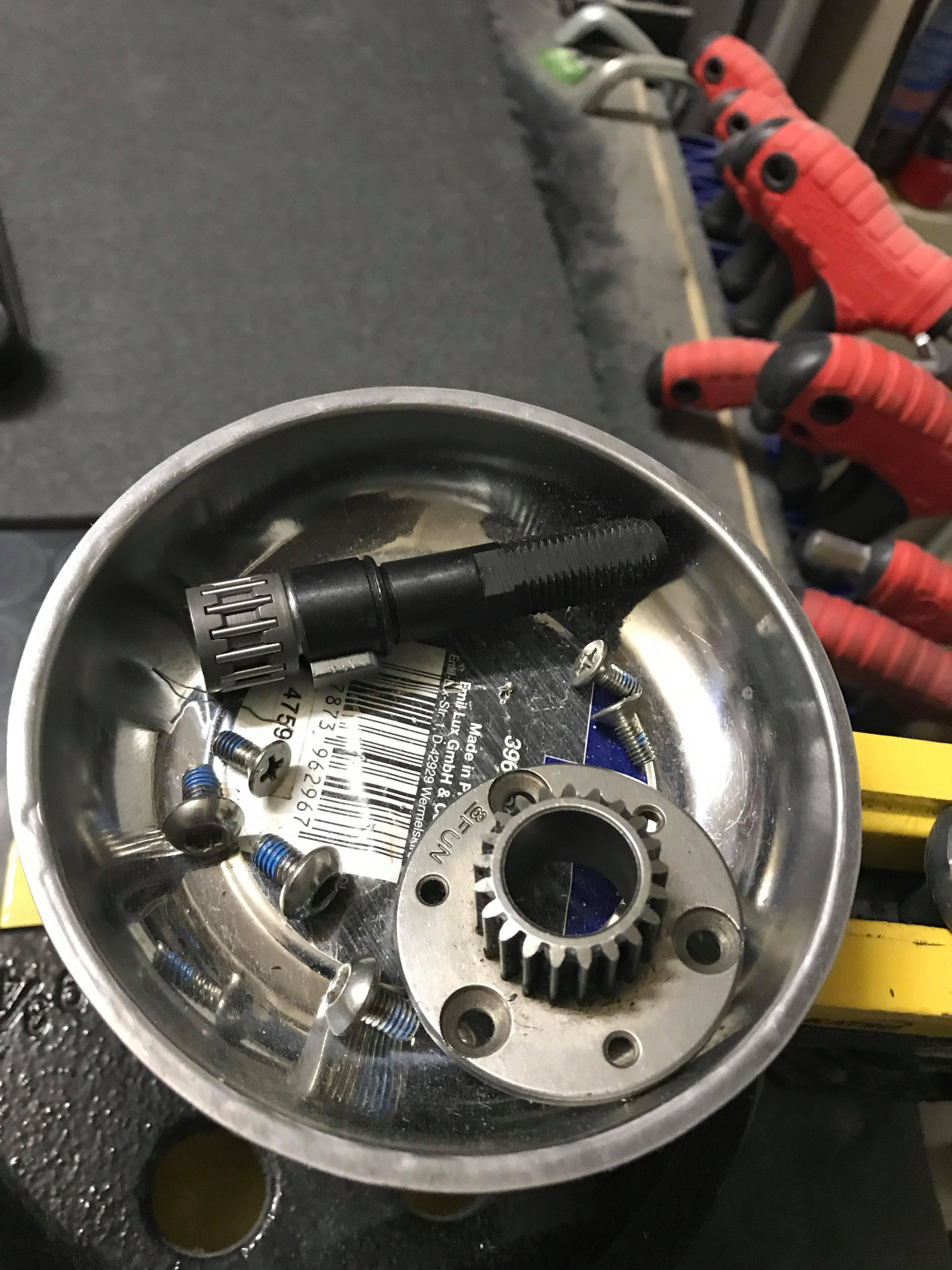

innovazioni attualmente presenti cuscinetto laterale a doppia fila di sfere gabbia a rulli e filo che esce lateralmente dal motore e non nell'asse "è stata una scelta quasi obbligata"...i lavori procedono e vi anticipo un ultima innovazione utilizzo di catena con passo 1/4 1/8 e poiiii allego foto che si capisce meglio...
Immagine:
52,18 KB |
|
|
|
chicc0zz0
Utente Senior
Liguria
1413 Messaggi |
Inserito il - 19/10/2018 : 17:39:58
|

tanta roba!! |
Kalkhoff ProConnect Panasonic 26V - in vendita!
NCM Milano 48V 28" |
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 19/10/2018 : 17:43:43
|
| Che bello! come vorrei essere capache di fare una cosa simile Che motore è? sembra un bpm ma non lo è... comunquue bello grossetto.... |
|
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 19/10/2018 : 19:08:32
|
| È un bafang posteriore quelli che il grande barba ha modificato e io l’ho emulato #128541;#128515;#128513; |
|
|
|
Barba 49
Utente Master
Toscana
36209 Messaggi |
Inserito il - 19/10/2018 : 19:58:59
|

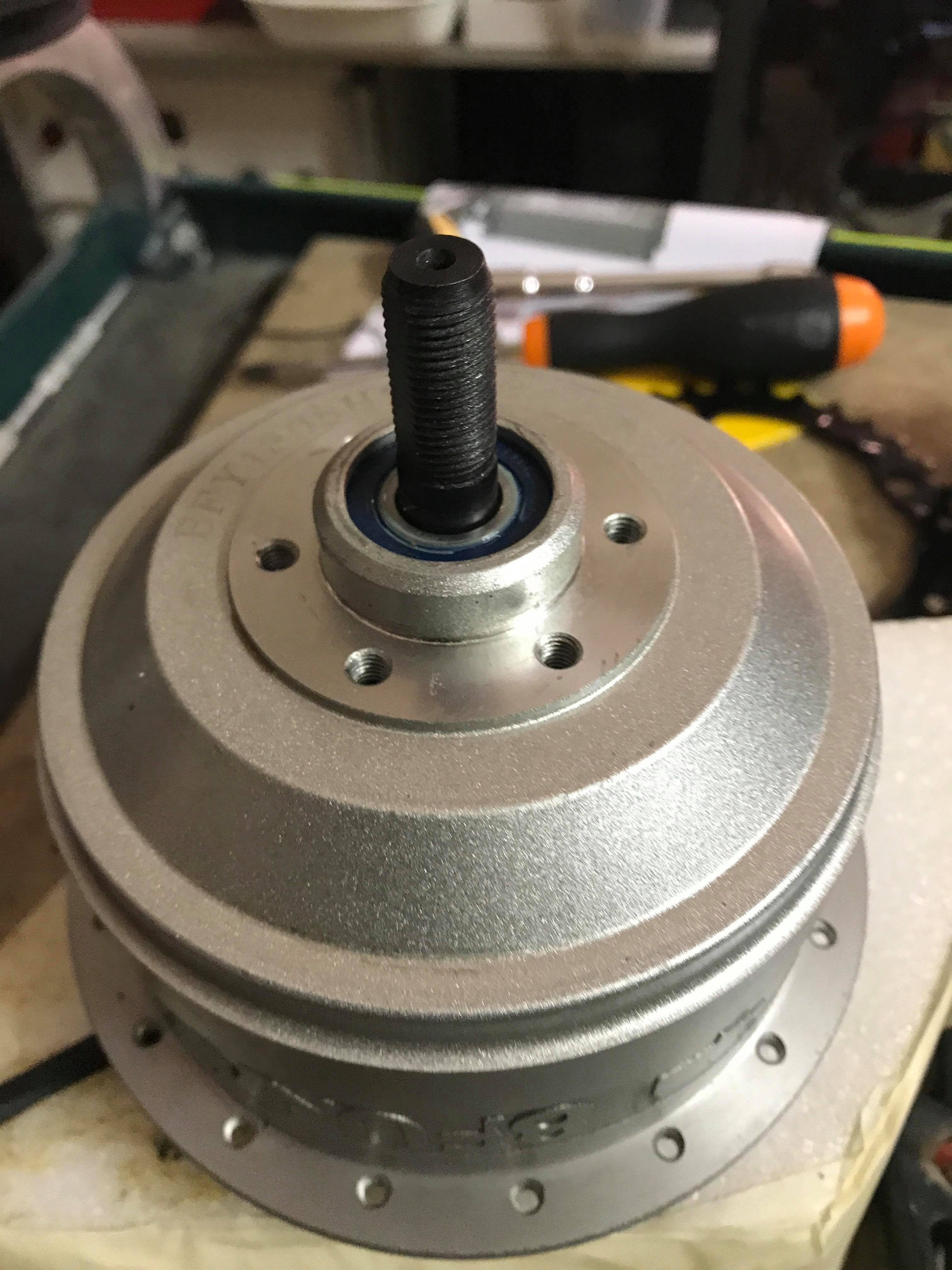

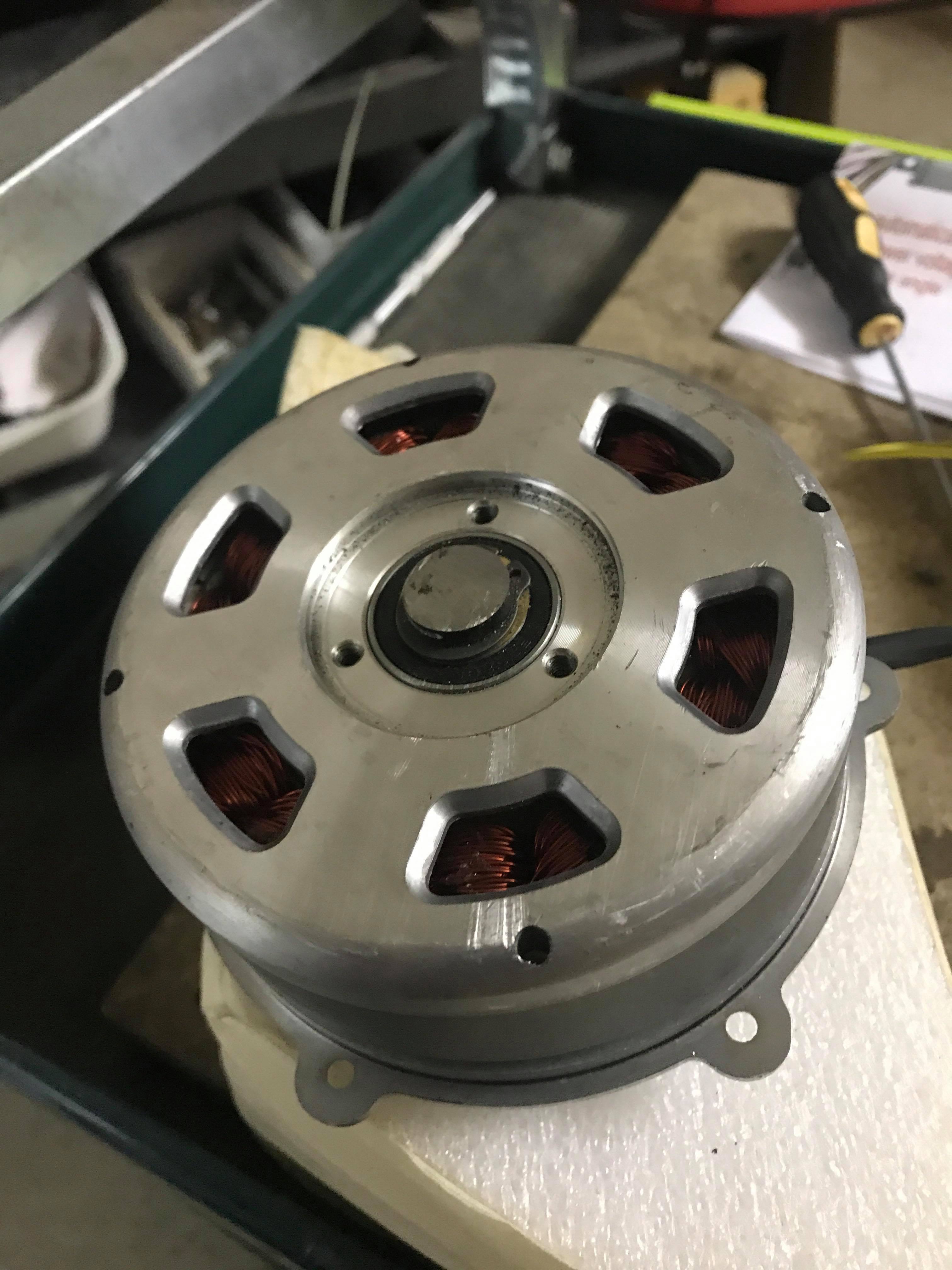

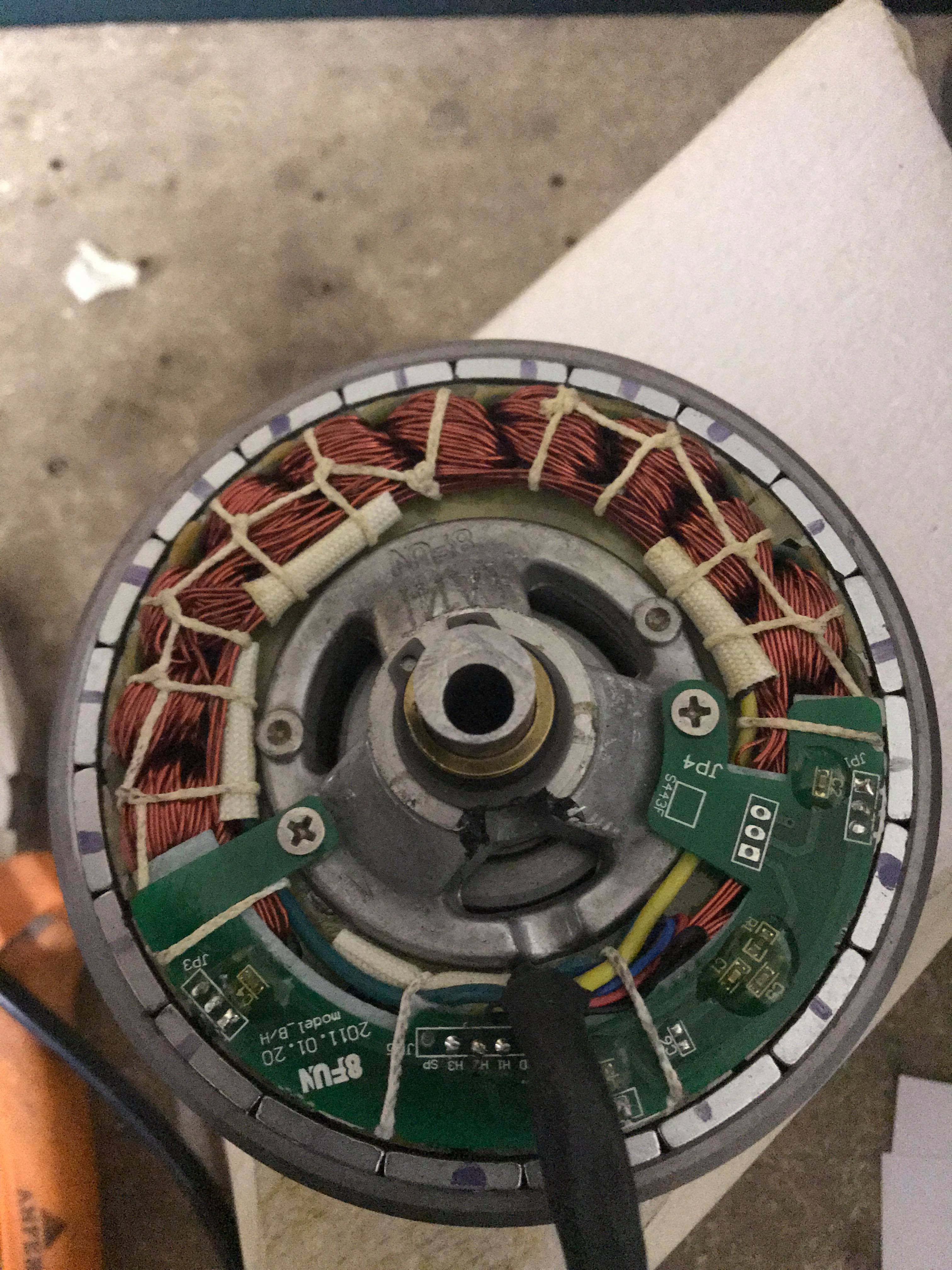

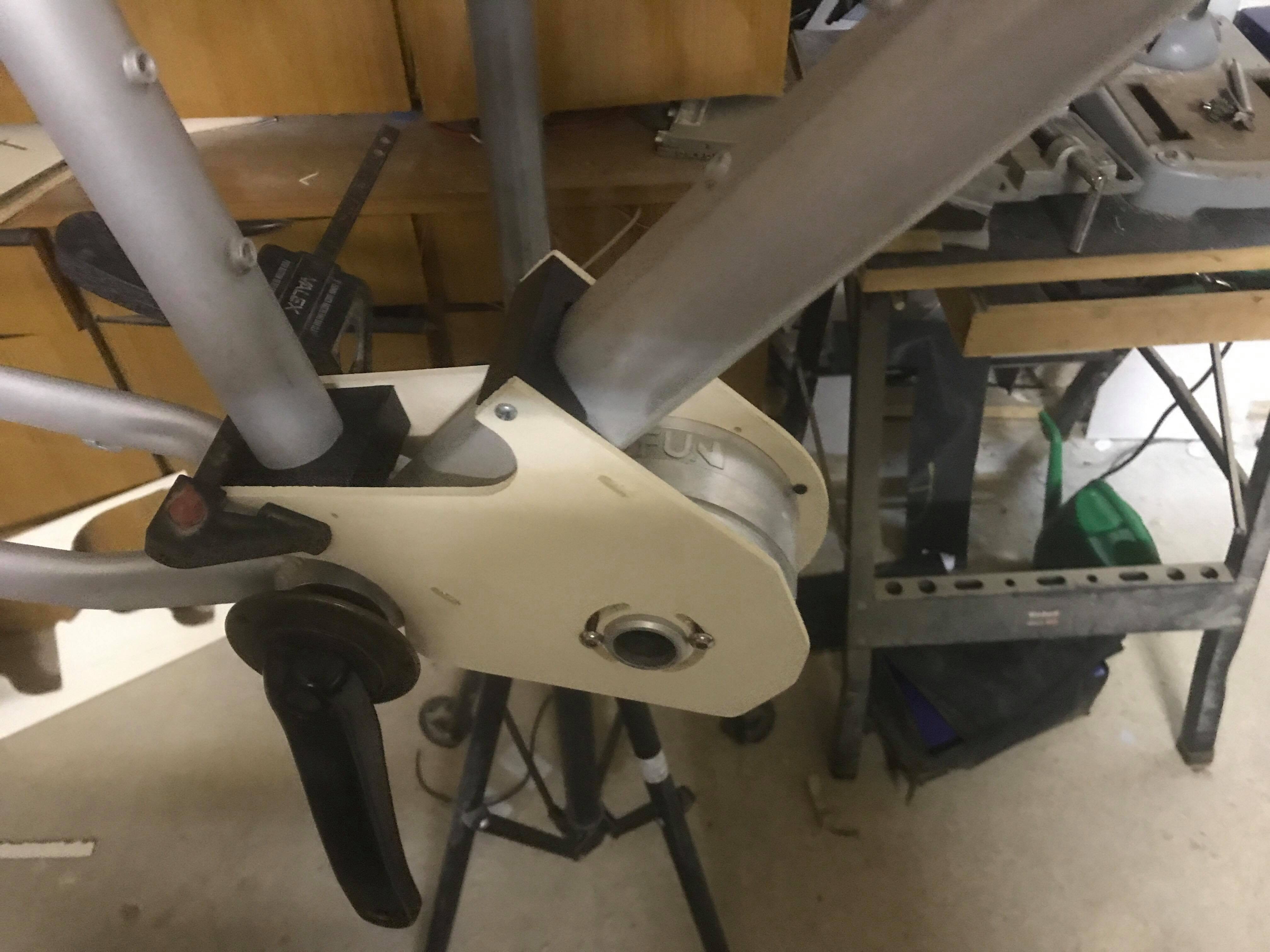

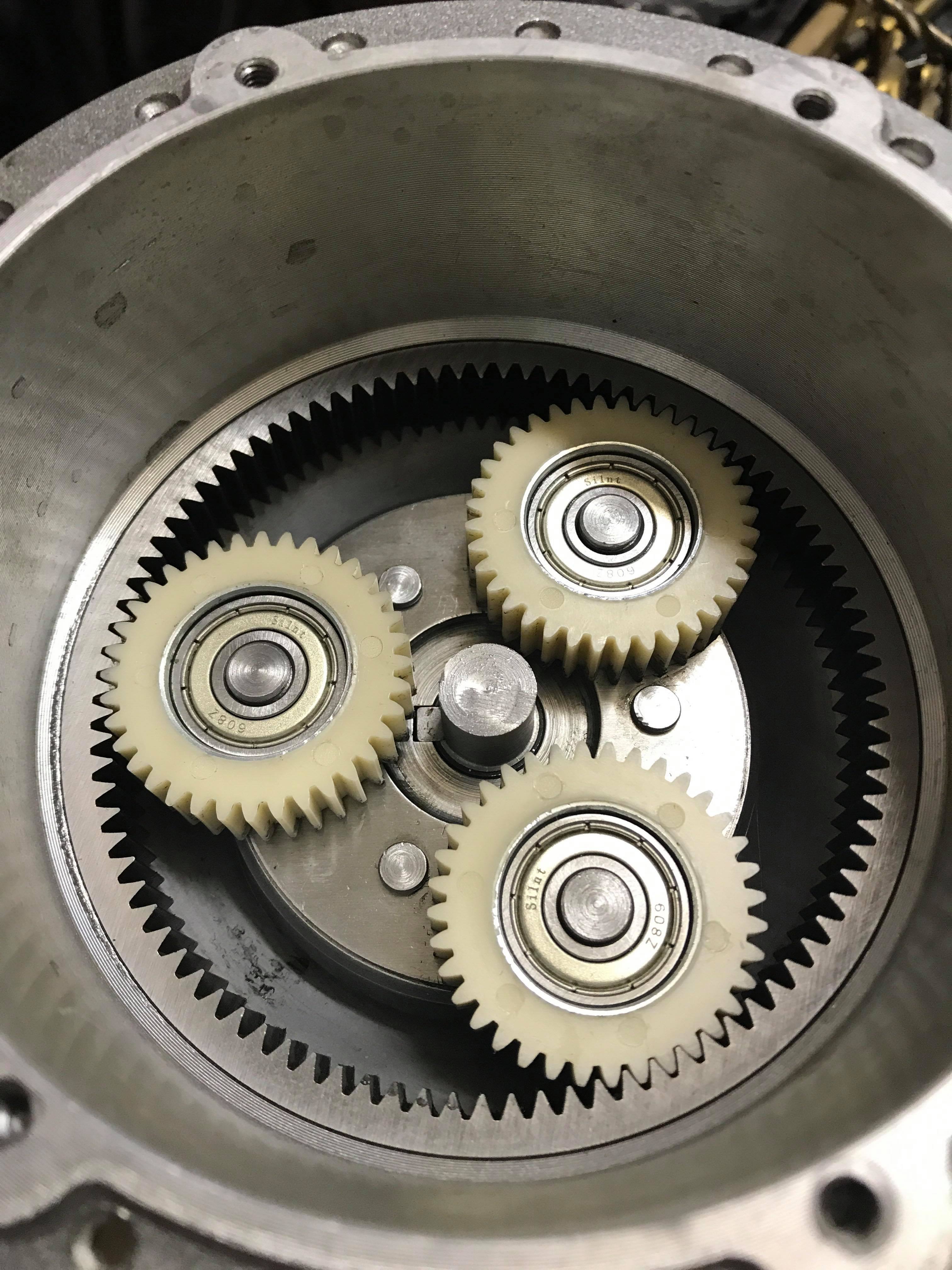

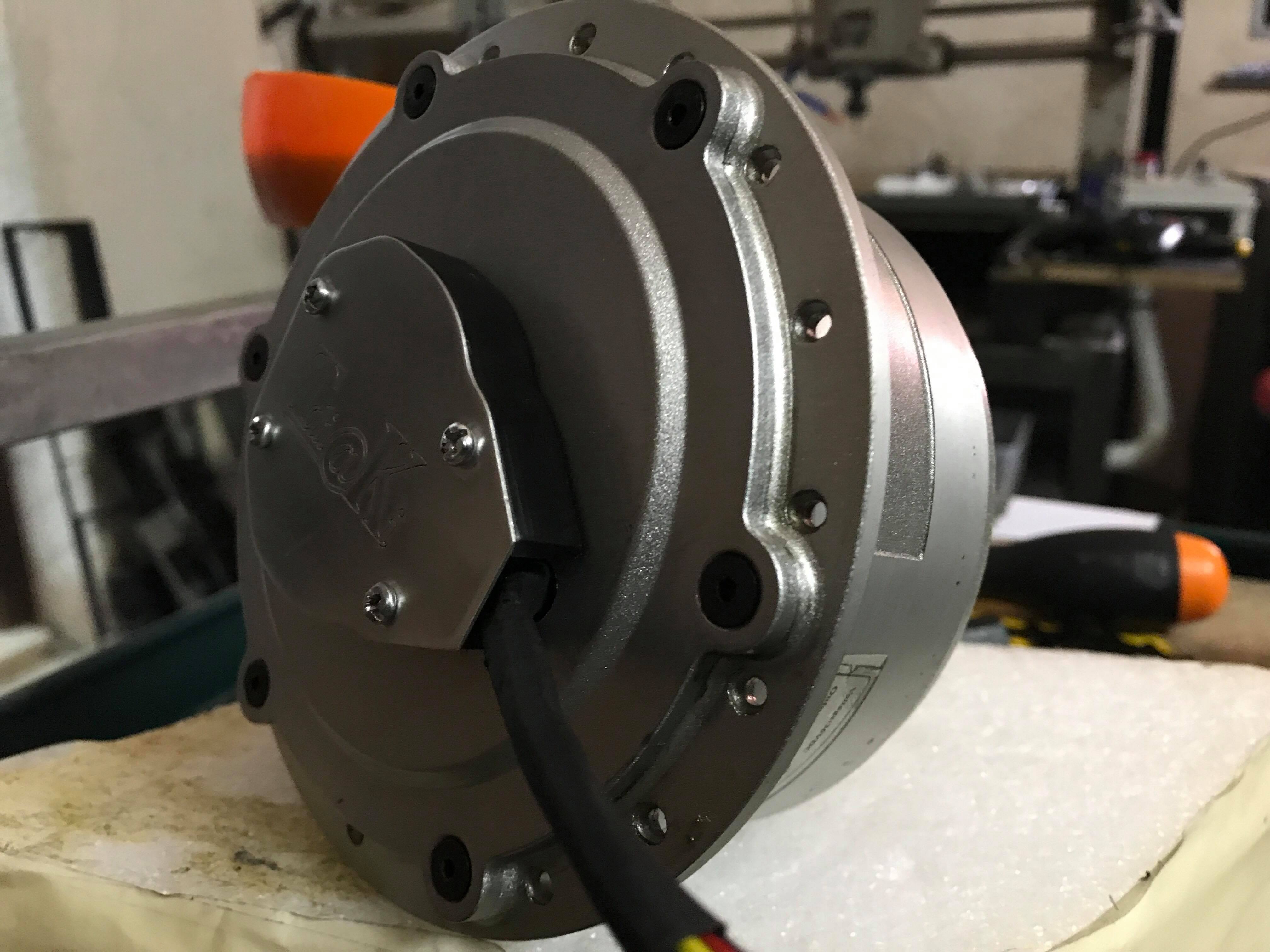

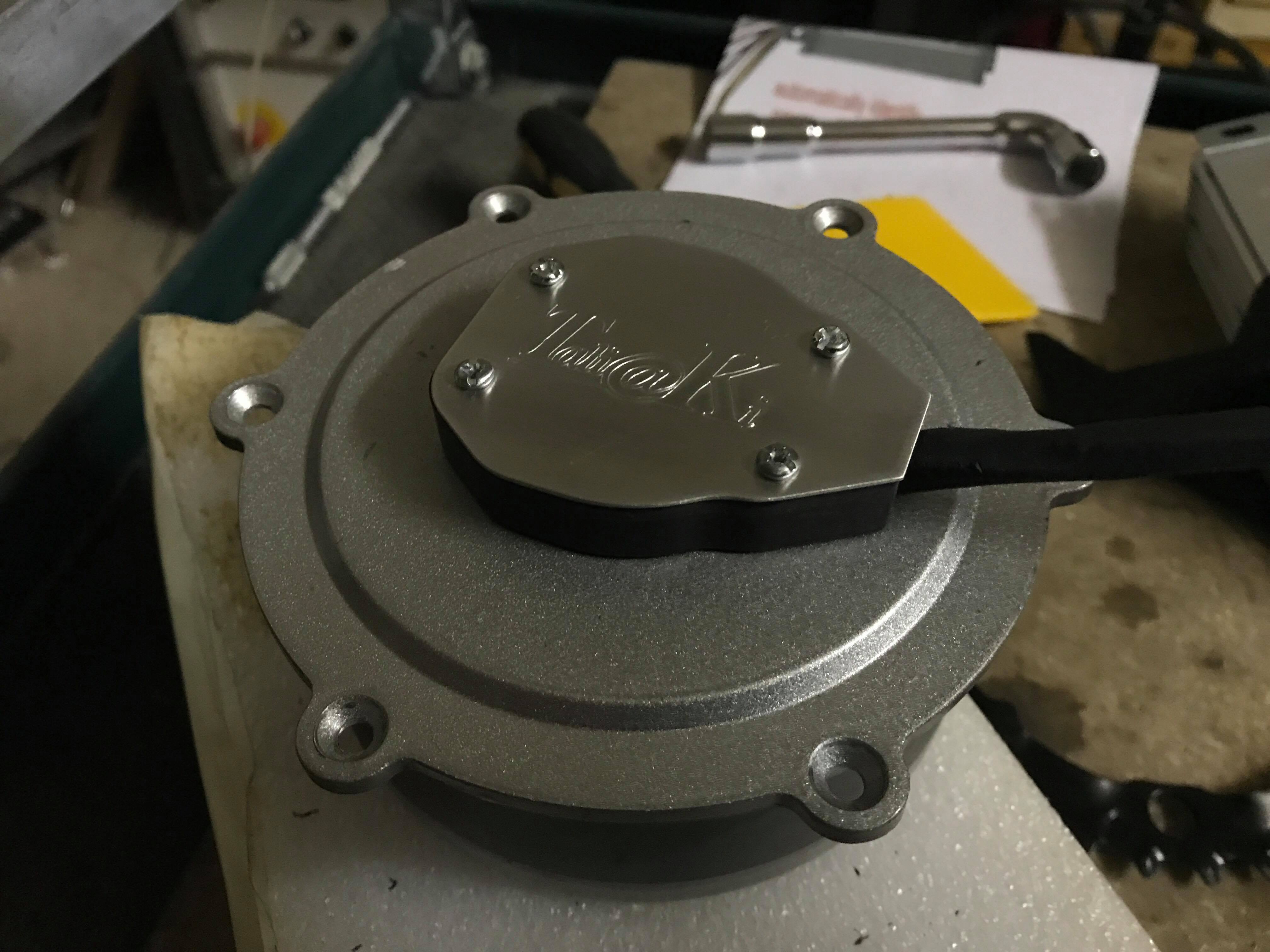

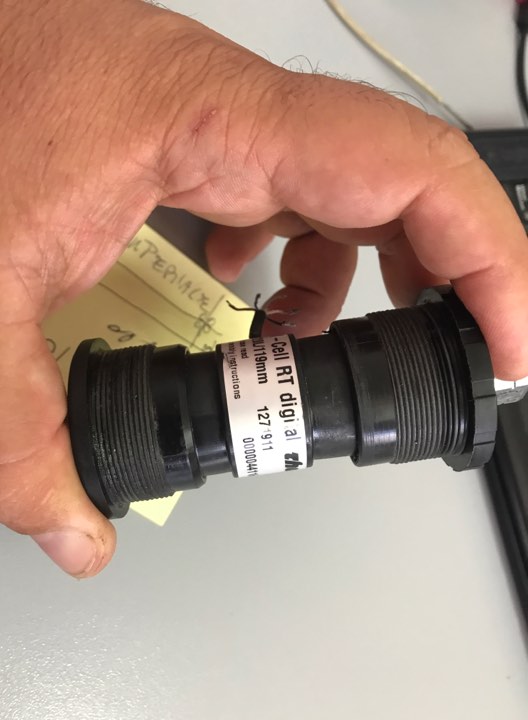

Bafang SWXH Barbamotorizzato versione 2.0, sensore di coppia nel movimento centrale, nuova trasmissione a basso rumore e attrito e mille altre diavolerie: Non ne posso più!!!  |
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 19/10/2018 : 20:57:03
|
| Mamma mia che roba bellaaaaaaa! Attendo impaziente ulteriori sviluppi!! |
|
|
|
Marcoermejo
Utente Attivo
Liguria
804 Messaggi |
Inserito il - 20/10/2018 : 22:03:41
|
Super realizzazione!!!
Grande (e grandi)!
|
|
|
|
Mauri78
Utente Attivo
Piemonte
527 Messaggi |
Inserito il - 21/10/2018 : 11:08:14
|
| Barba 49 ha scritto:
Bafang SWXH Barbamotorizzato versione 2.0, sensore di coppia nel movimento centrale, nuova trasmissione a basso rumore e attrito e mille altre diavolerie: Non ne posso più!!!
|
Colpa tua! :-) Sei tu che hai inventato il barbamotore!!!! :-)
|
|
|
|
Imer
Utente Medio
Piemonte
455 Messaggi |
Inserito il - 21/10/2018 : 15:09:58
|
| Barba 49 ha scritto:
Bafang SWXH Barbamotorizzato versione 2.0, sensore di coppia nel movimento centrale, nuova trasmissione a basso rumore e attrito e mille altre diavolerie: Non ne posso più!!!
|
Con la meccanica ha quasi finito.....
Poi tocca a mè!!!
Vedo di tenerlo occupato per un paio di anni
Ieri sera mi sono accorto che mi stava chiamando.....
Guarda dove mi trovavo.
Era alla fine di 500 m di ferrata......
Mancava solo lui al telefono, calcolando che le nostre telefonate se non superano la mezzora sono semplici saluti
Immagine:
125,02 KB |
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 21/10/2018 : 18:30:38
|
Però vogliamo sapere TUTTO di come si monta a un torsimetro su un semplice hub non dico che mi interessa dico che se è una cosa umana lo faccio
Però se rispondevi... Ti leggevamo tra i dispersi di notte in montagna |
|
|
|
Imer
Utente Medio
Piemonte
455 Messaggi |
Inserito il - 21/10/2018 : 18:38:36
|
La sua idea è quella di montare il torsionimetro e poi entrando sul segnale del comando gas dosare la "velocità" in funzione della coppia generata sui pedali.
Lui avuto l'idea e io ci vado di mezzo per la risoluzione del problema
Se rispondevo non ero disperso......ero sparpagliato sul fondo.
Ciao Imer |
|
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 21/10/2018 : 21:55:59
|
alcune foto di oggi...!
Immagine:
1058,97 KB
Immagine:
913,82 KB
Immagine:
678,34 KB
Immagine:
86,61 KB |
|
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 21/10/2018 : 22:38:22
|
sono un po duro di comprendonio: In pratica l'unica modifica non accessibile a un comune hobbista è la tornitura della parte di asse sx e l'inserimento di una gabbietta, cosa che richiede un tornio. Non capisco cosa impedisce all'avvolgimento interno di controruotare in opposizione alla campana... visto che l'asse dx è stato tagliato,, ci sono delle viti che non si vedono? e agganciate dove? il cuscinetto più grosso da che parte è a dx, lato freno disco? ma dopo si chiude il carter o è stato modificato pure quello? Tutta la forza del motore è quindi trasmessa attraverso la chiavella che attraversa la ruota libera (che c'era anche nell'originale, il bpm è diverso ha l'asse con 4 agganci sulla ruota libera)
L'asse cavo con il buco scentrato sara voluto per maggior robustezza? mi sconcerta
La carcassa se non è fissata al supporto tende a girare? la forza controrotativa dipende dal fissaggio della cassa, quindi quando si fanno le prove bisogna stare attenti altrimenti si trancia il cavo?
Per la trasmissione userai una catena più pccola o una cingha?
Scusa per le tante domande ma sto cercando di capire...
|
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 21/10/2018 : 22:42:55
|
| cosa impedisce al moncone di asse di rientrare leggermente e toccare sull'asse tagliato del rotore? ci vorrebbe un reggi spinta? |
|
|
|
Barba 49
Utente Master
Toscana
36209 Messaggi |
Inserito il - 22/10/2018 : 11:50:18
|
Risondo alle due domande:
1) Il moncone dell'asse non può arretrare perchè su di esso verrà montata la corona della trasmissione primaria, quindi quando verrà stretto il dado il perno sarà bloccato in un cuscinetto a doppia fila di sfere: Comunque sarebbe stato sufficiente anche l'anello Seger montato sull'asse a impedirne lo spostamento, non passa attraverso il foro del planetario...
2) L'asse forato da cui uscivano i cavi non può "controruotare perchè al posto del cuscinetto a sfere originale è stato inserito un "finto cuscinetto" cilindrico in acciao da tornio, bloccato poi sull'asse e sul carter motore con apposite spinature! |
|
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 22/10/2018 : 11:51:44
|
allora

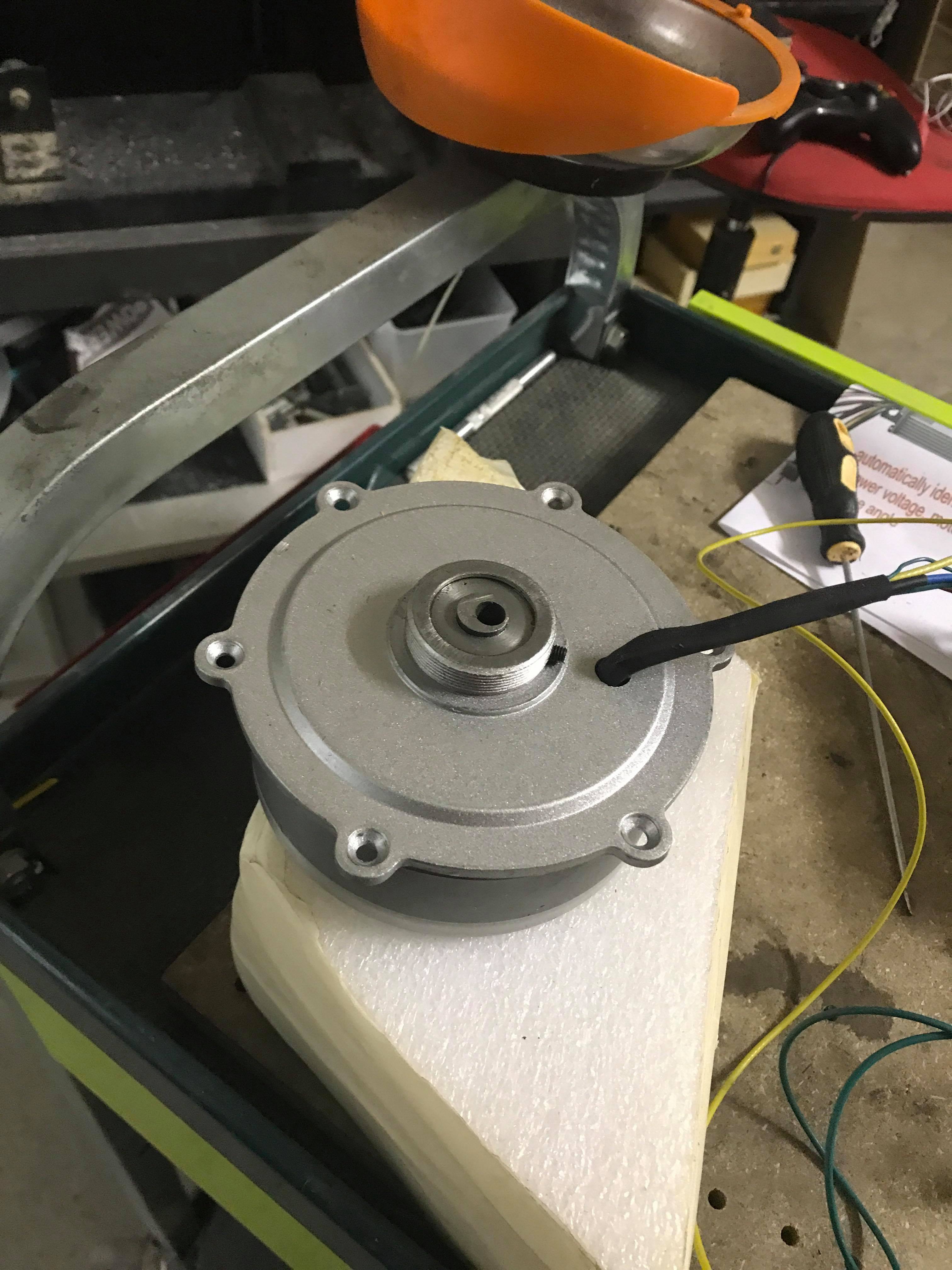

asse lato uscita fili sostituzione cuscinetto con finto cuscinetto che ha delle viti che tengono fermo asse.
diciamo che il tornio si usa in più situazioni e non solo sulla gabbietta a rulli. è stato allungato sede cuscinetto lato opposto fili per mettere un cuscinetto a doppia fila. una volta messo il pignone questo terra l'intero asse fermo e funzionerà da reggi spinta anche se adesso per via della gabbia a rulli non può andare oltre.
utilizzerò una piccola catena e pignone che in genere vengono utilizzate nelle minimoto. |
|
|
|
Mauri78
Utente Attivo
Piemonte
527 Messaggi |
Inserito il - 22/10/2018 : 12:28:44
|
Complimenti per il progetto! :-) Su alcuni motori, come ad esempio il TSDZ2, oltre al sensore di coppia c'è anche il pas in modo da far partire l'assistenza solo dopo che i pedali hanno iniziato a muoversi. In questo modo affatichi meno la trasmissione ed è meno pericoloso quando sei fermo al semaforo o situazioni simili ;-).
Ma le trasmissioni delle minimoto sono più silenziose? Il avevo una minimoto ma ricordo che c'era un discreto rumore di trascinamento...
Maurizio |
|
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 22/10/2018 : 13:25:58
|
non saprei per quanto riguarda la rumorosità... credo che dipenda anche dalle dimenzione del pignone e corona
|
|
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 23/10/2018 : 23:39:53
|

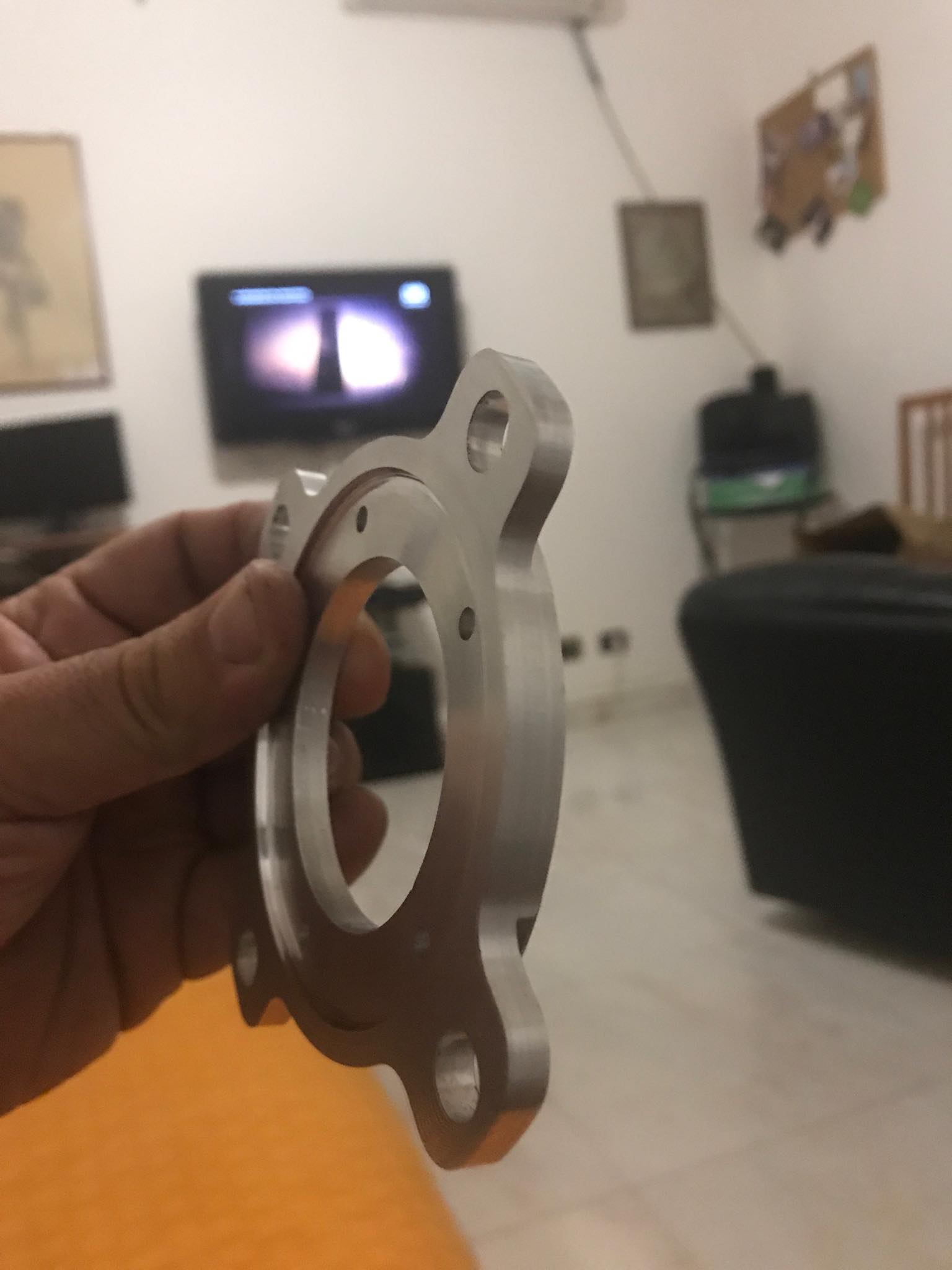

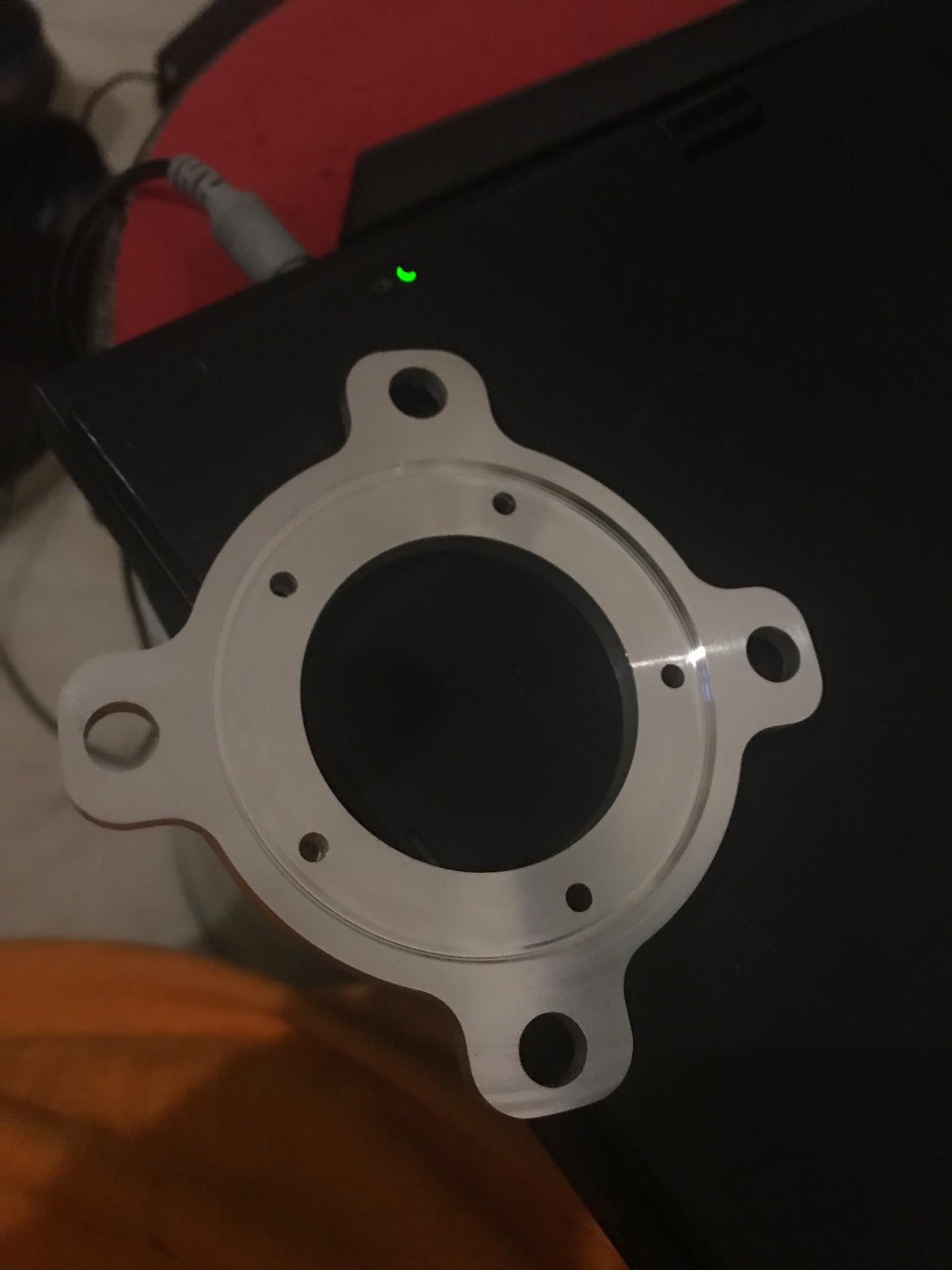

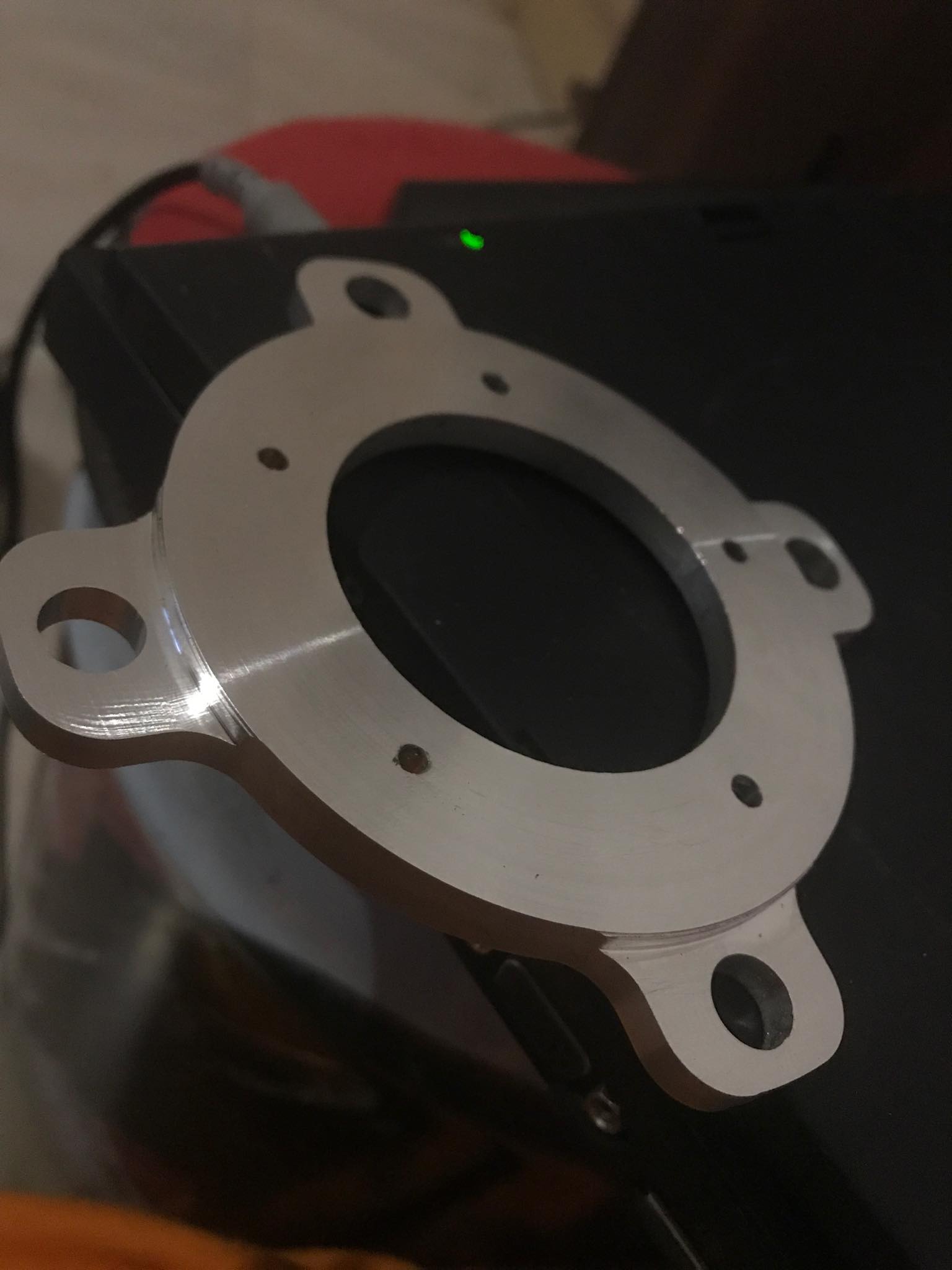

questa sera ho fatto lo spaider.... che ne dite
Immagine:
118,81 KB
Immagine:
110,25 KB
Immagine:
127,88 KB |
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 24/10/2018 : 00:27:20
|
| Che bello! ma hai una macchina cnc? al centro metti la ruota libera sull'asse motore? |
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 24/10/2018 : 00:34:54
|
| Dal lato trasmissione il motore lo fissi nelle viti del disco? Invertendo il motore no si inverte il senso di rotazione? non riesco a capirlo... ho difficoltà a visualizzarlo astrattamente...e se si l'efficenza al contrario è la stessa? Probabilmente sbaglio perchè la rutota libera non funzionerebbe... |
|
|
|
Barba 49
Utente Master
Toscana
36209 Messaggi |
Inserito il - 24/10/2018 : 03:12:58
|
| Il Bafang SWXH modificato come vedi gira nello stesso senso di quando era nuovo, altrimenti renderebbe veramente poco, e la ruota libera lavora esattamente nello stesso verso: Anche il riduttore epicicloidale (che viene fatto lavorare al contrario, mantenendo fissa la corona e facendo girare il planetario) presenta più o meno lo stesso rapporto di riduzione di 5/1... |
|
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 25/10/2018 : 14:34:44
|
gruppo quasi completo
Immagine:
170,73 KB.
Immagine:
166,84 KB |
|
|
|
Mauri78
Utente Attivo
Piemonte
527 Messaggi |
Inserito il - 25/10/2018 : 15:55:47
|
Grande lavoro! Bellissimo lo spider!
Se ho ben inteso la ruota libera è fissata alla pedivella che a sua volta è montata sul perno quadro del movimento centrale con sensore di coppia.
Quello che non mi è chiaro è quale ruota libera hai usato e come hai fatto a fissarla sulla pedivella destra.
Maurizio |
|
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 25/10/2018 : 19:47:24
|
| Bè... sempre meglio! ma la catena più piccola è meno rumorosa? non era il caso di provare una cinghia? |
|
|
|
Barba 49
Utente Master
Toscana
36209 Messaggi |
Inserito il - 25/10/2018 : 20:57:39
|
| Le cinghie Isoran sono troppo larghe, e quelle abbastanza strette da poter essere impiegate non reggono che pochi watt di potenza e poi si strappano... |
|
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 27/10/2018 : 22:06:59
|
pignone con asola motore fatta con la cnc...!
Immagine:
667,4 KB
Immagine:
884,5 KB
una delle due staffe..!
Immagine:
135,22 KB |
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 27/10/2018 : 23:18:34
|
| Sempre meglio!! |
|
|
|
Mauri78
Utente Attivo
Piemonte
527 Messaggi |
Inserito il - 29/10/2018 : 15:48:47
|
| Tantissima roba!!!!!! Complimentoni ;-) |
|
|
|
claudio02
Utente Master
9019 Messaggi |
Inserito il - 29/10/2018 : 16:55:47
|
| sono basito |
Una persona pessimista fa si di creare delle energie che andranno nella direzione delle sue paure piu profonde, fino alla loro realizzazione. Il pessimismo sincronizza anche i semafori. |
|
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 29/10/2018 : 22:00:39
|
| GRAZIE MA ANCORA NON è FINITO SPERIAMO DI PORTARE A TERMINE IL PROGETTO....! |
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 29/10/2018 : 22:02:45
|
Dicci qualcosa sul torsimetro, quanto costa dove l'hai preso, come funziona o dovrebbe funzionare...
Dai che lo hai quasi finito, anzi senza torsimetro mi pare già a posto |
|
|
|
Barba 49
Utente Master
Toscana
36209 Messaggi |
Inserito il - 30/10/2018 : 08:59:26
|
| I torsimetri si trovano su Amazon a 141$ circa, il problema è l'interfaccia con la centralina, è quella che necessita di un buon elettronico: Il sensore di Taliaki è di recupero, quindi l'ha pagato il giusto!!! |
|
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
Inserito il - 30/10/2018 : 09:23:50
|
Ciao ,sempre belle realizzazioni .
Complimenti . |
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 30/10/2018 : 13:50:44
|
| si infatti vendono una marea di quei sensori ma non ho visto un'accoppiata sensore a entra lina... Come cavolo fanno a vendere solo il sensore? Chi lo compra? Mica tutti si mettono a pasticciere con l'elettronica! |
|
|
|
Mauri78
Utente Attivo
Piemonte
527 Messaggi |
Inserito il - 30/10/2018 : 15:57:22
|
| andrea 104KG ha scritto:
si infatti vendono una marea di quei sensori ma non ho visto un'accoppiata sensore a entra lina... Come cavolo fanno a vendere solo il sensore? Chi lo compra? Mica tutti si mettono a pasticciere con l'elettronica!
|
Infatti ne vendono pochissimi e non è nemmeno un oggetto facile da trovare!
certo che sarebbe una figata avere una centralina che usa l'input del sensore di coppia come comando dell'acceleratore, non ho mai avuto un hub, ma credo che sarebbe utile anche con questi motori...
Non so che output ha il sensore di coppia e che output ha l'acceleratore ma non crdo che sia una cosa impossibile "adattare" i due segnali.
Magari Imer che, a quanto ho capito, è l'elettronico designato ci illumina ;-).
Maurizio |
|
|
|
Steu851
Utente Master
Lombardia
4103 Messaggi |
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 30/10/2018 : 21:29:22
|
| Ragazzi qualcuno di voi sa dell’esistenza di una centralina delle dimenzioni piu ridotte possibili? |
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 30/10/2018 : 23:36:35
|
nuove fotoooooo grazie andrea per la dritta..!
riscontrato un problema con il pignone l'asola è venuta un po fuori centro e mi fa ballare tanto la cattena speriamo si risola facilmente e con il solo pignone
Immagine:
804,18 KB
Immagine:
706,88 KB
Immagine:
654,18 KB
Immagine:
847,8 KB |
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 30/10/2018 : 23:55:52
|
Come sempre da rimanere stupefatti
Strano perchè dalle foto la scentratura non è visibile.... non può dare un gran movimento di catena, piuttosto un tendicatena? |
|
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
Inserito il - 31/10/2018 : 01:45:22
|
| Un altra cosa, ho montato qualche torsimetro, è abbastanza noioso perché il cavo tende a girare nel movimento e se passi prima il cavo c'è pericolo che si strappa (successo a me ;) ).Suggerimento blocca l'astuccio interno e poi serre le ghiera Bsa ecc ,oppure esci il cavo in secondo momento. |
|
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 31/10/2018 : 09:16:23
|
| diciamo che il torsimetro è montato non ho avuto problemi all'istallazione ha delle modalità di montaggio che sembrano essere andati bene come vedi anche quello che ho recuperato aveva i fili tagliati quindi qualcuno aveva già fatto qualche erroruccio...! cmq per quanto riguarda le noie di interfacciamento sono proprio quelle che cerchiamo visoche le sfide ci piacciono |
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 31/10/2018 : 12:02:37
|
| non è che gira durante la pedalata e ti trovi a piedi? Mi pare impossibile passarlo dopo.. Il filo intendo.. |
|
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 31/10/2018 : 13:23:08
|
| Ilil bottoncino io lo faccio sempreeee #128515;#128515;#128515;#128515; |
|
|
|
