ciao
prosegue lentamente la saga del meccanico ignorante (io).

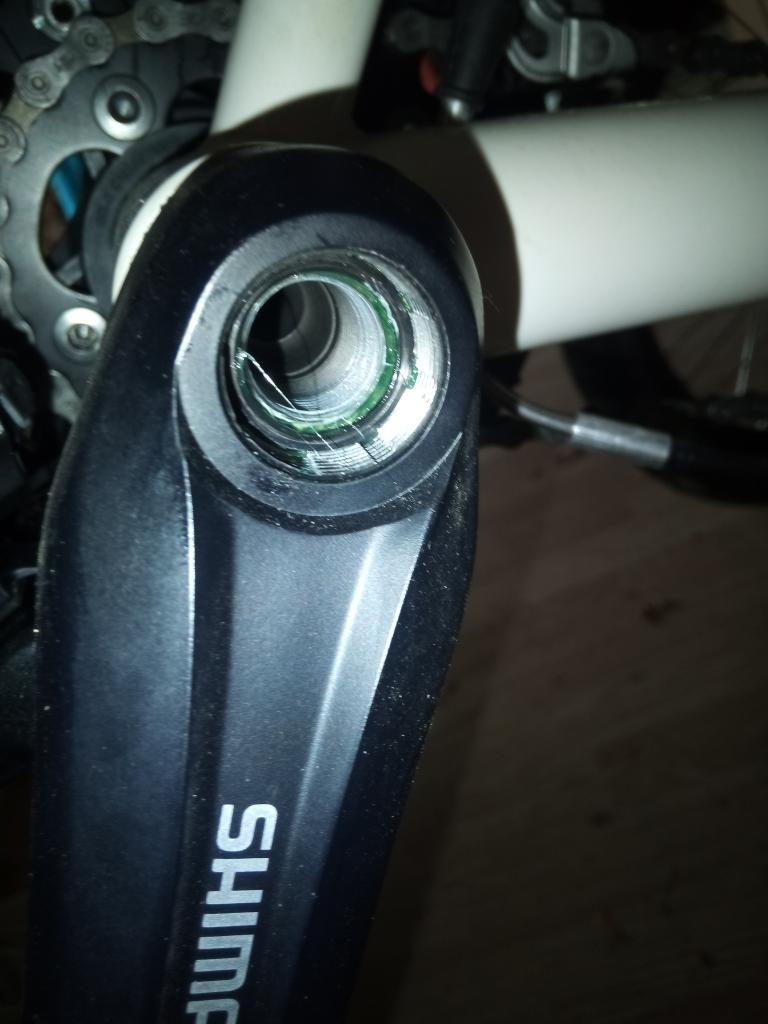

questa volta vi chiedo come posso togliere la pedivella nella foto per montare il disco con i megnetini del pas, oppure se ha senso tagliare il disco in 2 parti e poi incollarlo?
Questa è il primo movimento centrale NON a perno quadro che mi capita.
Immagine:
65,38 KB
Grazie
|
|
|
arper
Utente Normale
82 Messaggi |
Inserito il - 27/05/2019 : 13:39:56
|
| devi usare un piccolo attrezzo che si chiama estrattore. |
 |
|
|
giordano5847
Utente Master
Lombardia
4069 Messaggi |
Inserito il - 27/05/2019 : 13:47:02
|
| arper ha scritto:
devi usare un piccolo attrezzo che si chiama estrattore.
|
https://www.amazon.it/Point-29264801-Estrattore-pedivella-attacco/dp/B0038VXAOQ/ref=sr_1_1?hvadid=80607978190626&hvbmt=be&hvdev=c&hvqmt=e&keywords=estrattore+pedali+bici&qid=1558957255&s=gateway&sr=8-1
Quando lo avviti stai attento che non si avviti storto, non rovini il filetto dell'estrattore ma quello dei pedali si! Avvitalo a fondo e poi estrai. Io pensavo che con tre giri di presa bastasse invece ho rovinato il fill del pedale. Se il foro sul perno quadro è passante mettici un tondino che faccia da appoggio al perno che spinge per estrarre.
Tagliare l'anello del pass, non è il caso.

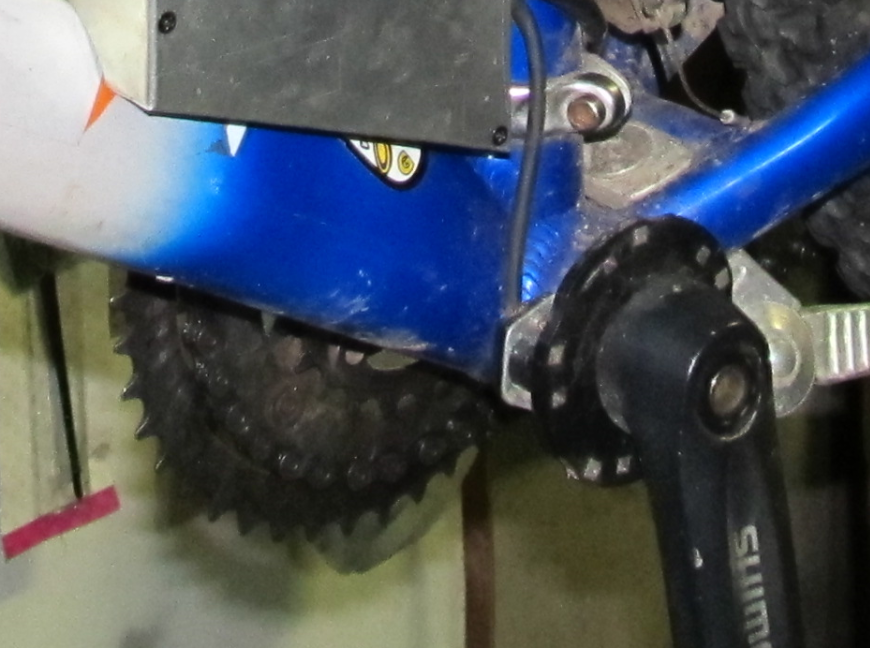

Qui come l'avevo istallato io sulla vecchia Orbea. L'anello interno l'ho fermato con due viti M3 forato sulla carne del supporto. Va bene anche la colla bicomponente ma mi fiderei di più delle viti.
Immagine:
745,55 KB |
Fuggi quello studio del quale la resultante opera more coll'operante d'essa. (Leonardo) |
Modificato da - giordano5847 in data 27/05/2019 14:08:54 |
|
|
|
Barba 49
Utente Master
Toscana
36209 Messaggi |
Inserito il - 27/05/2019 : 13:48:37
|
Guarda che al 99% visto che la tua bici non ha un movimento centrale a perno quadro il dischetto del Pas non potrai montarlo, ha il foro interno troppo piccolo e devi modificarlo: Comunque con quel tipo di pedivelle di solito è sufficiente tirare con forza, l'asse non è conico ma brocciato e le pedivelle escono bene senza estrattore.  |
|
|
|
tarmax
Utente Medio
Piemonte
349 Messaggi |
Inserito il - 27/05/2019 : 13:56:57
|
il mio dilemma è solo come mettere il dischetto con i magneti.
il sensore pas lo smonto dall'anello metallico e lo incollo al telaio come ho già fatto con successo in altri casi: è semplice e funziona.
@barba
che tipoi di modifica mi consigli di fare?
l'estrattore funziona solo per i movimenti a perno quadro, ma non è questo mio caso, il mio movimento centrale è vuoto!!! ha un nome questo tipo di movimento?
grazie
Massimo
|
|
|
|
Barba 49
Utente Master
Toscana
36209 Messaggi |
Inserito il - 27/05/2019 : 14:01:18
|
Come ti ho detto generalmente queste pedivelle che hanno semplicemente una brocciatura all'interno (niente di conico da sbloccare) escono SENZA estrattore, quindi prova con determinazione...
Una volta visto il diametro dell'asse potrai poi decidere come adattare il dischetto del pas, di solito va allargato il foro.  |
|
|
|
giordano5847
Utente Master
Lombardia
4069 Messaggi |
Inserito il - 27/05/2019 : 14:16:54
|
Il disco porta magneti: se non ti fidi di come viene montato, una volta centrato sul perno, lo puoi incollare al pedale  |
Fuggi quello studio del quale la resultante opera more coll'operante d'essa. (Leonardo) |
Modificato da - giordano5847 in data 27/05/2019 14:18:36 |
|
|
|
Stefanschen
Utente Master
Veneto
2048 Messaggi |
Inserito il - 27/05/2019 : 18:30:37
|

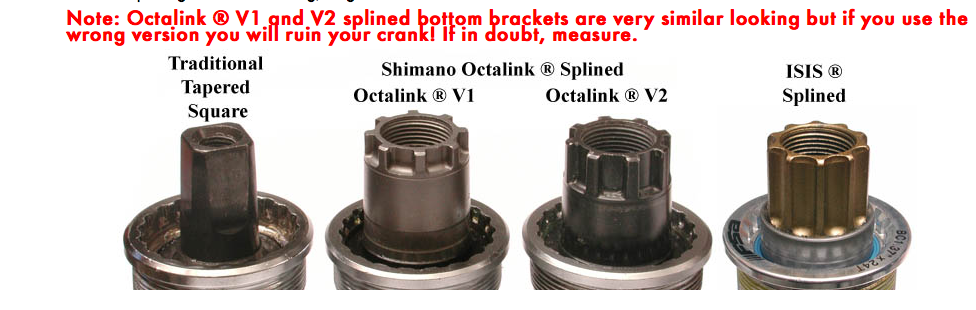

Sembra un perno Isis. Se è così non la togli senza l'apposito estrattore.
Ma potrebbe anche essere octalink....
In ogni caso l'estrattore è sempre lo stesso per isis e octalink.
Immagine:
228,12 KB |
"Chi non ride mai non è una persona seria" (F.F.Chopin)
SpeedUp Maker
www.speedfun.bike
www.speedup.bike
|
Modificato da - Stefanschen in data 27/05/2019 18:36:18 |
|
|
|
tarmax
Utente Medio
Piemonte
349 Messaggi |
Inserito il - 28/05/2019 : 09:39:16
|
@Stefanschen
scusa, dici che l'estrattore è sempre lo stesso e poi il testo nell'immagine dice che se non usi l'estrattore corretto si rischia di rompere...
|
|
|
|
Linears4
Utente Medio
Puglia
113 Messaggi |
Inserito il - 28/05/2019 : 09:50:50
|
| Puoi mettere nel foro una rondella della. Misura giusta in modo che entri appoggiando all asse del movimento centrale ma che non sfreghi sulla filettatura del pedale. In questo modo puoi usare un qualsiasi estrattore |
Mbm metis olieds
Fat bike pieghevole revoe |
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 28/05/2019 : 23:51:09
|
Sono quasi certo che sia un Octalink v2
Ci scommetterei un GinTonic
|
In Vino Rident Omnia |
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 29/05/2019 : 00:07:15
|
| quoto linear4. rondella più piccola del foro pedale e più grande del foro nell'asse. |
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 29/05/2019 : 00:33:16
|
| Quel mc non ha asse.. |
In Vino Rident Omnia |
|
|
|
Barba 49
Utente Master
Toscana
36209 Messaggi |
Inserito il - 29/05/2019 : 08:32:58
|
Infatti, ha un tubo...
Anche secondo me è un Octalink. |
|
|
|
tarmax
Utente Medio
Piemonte
349 Messaggi |
Inserito il - 29/05/2019 : 08:38:35
|
sabato provo con la rondella come mi avete suggerito.
octalink ha 8 scanalature, mentre isis ne ha 10 mi pare.
dalla foto e da quel che ricordo mi pare ce ne siano 8 nella "mia" pedalivella. |
|
|
| |
