mmmx
Utente Medio
102 Messaggi |
 Inserito il - 28/07/2021 : 11:04:02
|
Salve
ho ereditato una piega ekletta distrutta e sto cercando di capire cosa ancora funziona.

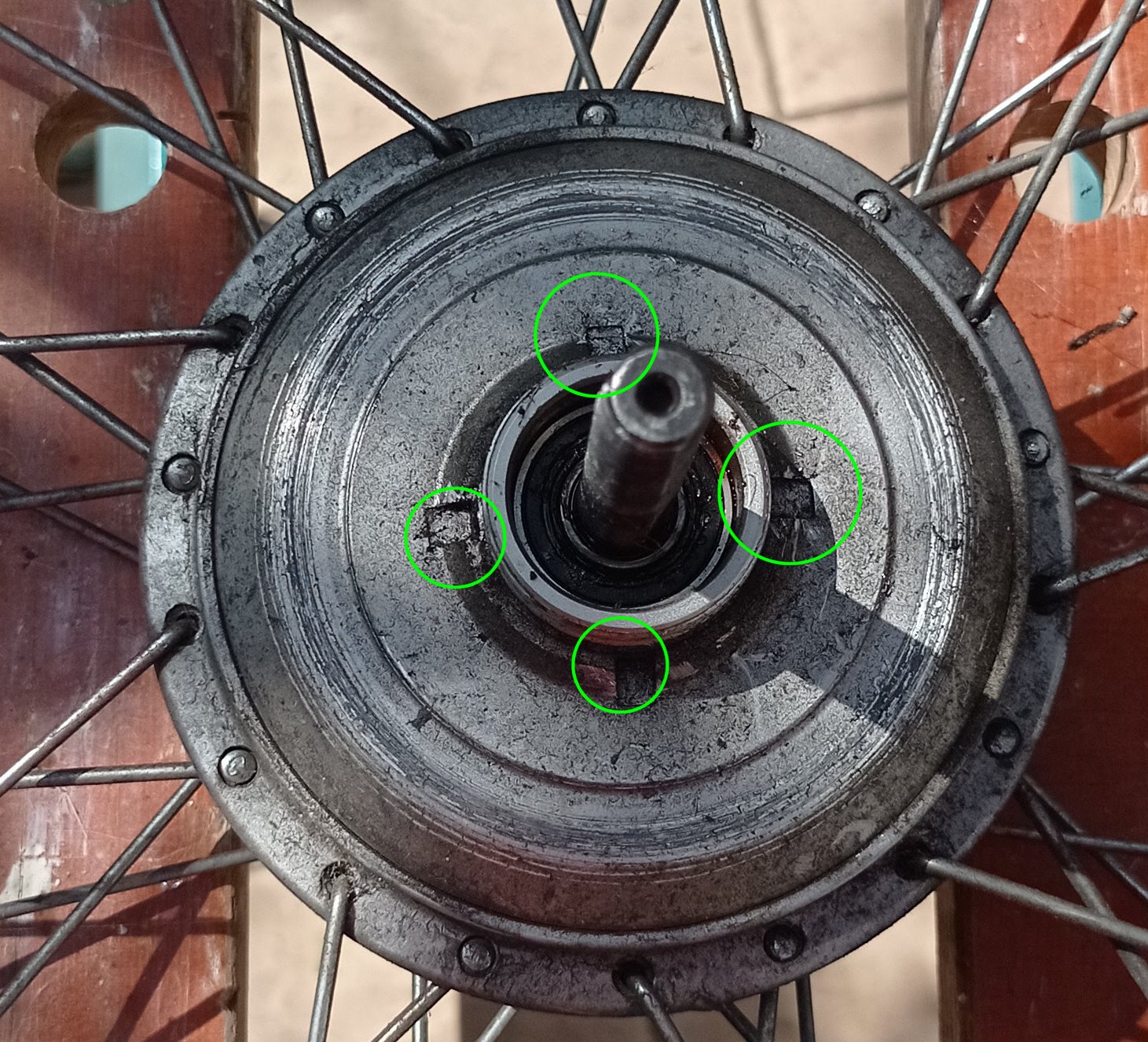

Devo ricablare l'hub posteriore per vedere se è funzionante
un motore Dapu M123,
ma non ha viti e il coperchio ha solo 4 tacche simmetriche.
Che chiave si usa per aprirlo? come si chiama e dove posso reperirla?
grazie dei consigli
Immagine:
497,62 KB
|
|
|
mmmx
Utente Medio
102 Messaggi |
|
|
banzai
Utente Medio
Marche
182 Messaggi |
Inserito il - 28/07/2021 : 12:02:27
|
| piastra metallica 1 cm di spessore, ci fai un foro centrale con una fresa a tazza di misura esatta in modo che arrivi a contatto con le quattro tacche. Quindi quattro fori in corrispondenza delle tacche. Nei fori infili i quattro perni da infilare nelle tacche (misura identica alle stesse ovviamente) saldi il tutto e via. |
 |
|
|
mmmx
Utente Medio
102 Messaggi |
Inserito il - 28/07/2021 : 12:50:11
|
| banzai ha scritto:
piastra metallica 1 cm di spessore, ci fai un foro centrale con una fresa a tazza di misura esatta in modo che arrivi a contatto con le quattro tacche. Quindi quattro fori in corrispondenza delle tacche. Nei fori infili i quattro perni da infilare nelle tacche (misura identica alle stesse ovviamente) saldi il tutto e via.
|

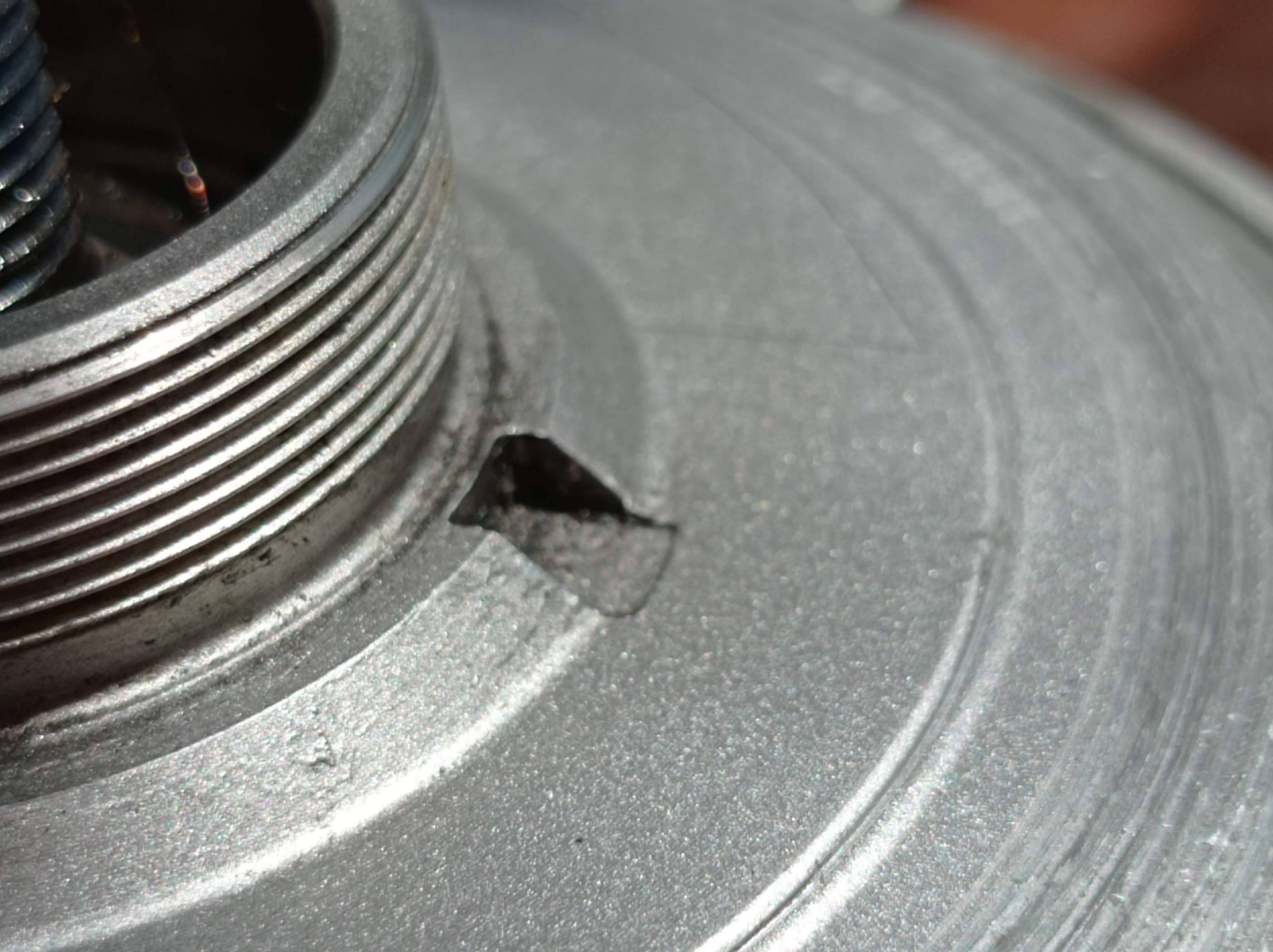

a parte la fresa e la sega a tazza per metallo e la saldatrice che attualmente mi manca, le tacche sono particolari...
Immagine:
582,4 KB
un perno cilindrico funziona? |
|
|
|
Barba 49
Utente Master
Toscana
36098 Messaggi |
Inserito il - 28/07/2021 : 13:06:01
|
La chiave te la devi autocostruire, basta saldare due pezzi di acciaio delle giuste dimensioni su una piastra che poi bloccherai in una morsa girando a mano la ruota per aprire il coperchio, è esattamente come i vecchi Bafang SWXH...  |
|
|
|
banzai
Utente Medio
Marche
182 Messaggi |
Inserito il - 28/07/2021 : 13:49:45
|
| Cilindrico no, ma i perni li fai facilmente con piatto metallico di spessore uguale alla larghezza della tacca. Senza saldatrice potresti provare così: trova due pezzi di piattina di spessore tale che entri preciso nella tacca (ad esempio due rettangoli 15*3 cm) e fissali nella morsa in modo che prendano due tacche opposte (basta prendere le misure). Quindi fai come ha scritto Barba49. Occhio a fermarti subito se vedi che rischi di danneggiare gli scassi. |
|
|
|
giordano5847
Utente Master
Lombardia
4050 Messaggi |
Inserito il - 28/07/2021 : 14:07:00
|
Io ho aperto un Dapu http://www.jobike.it/forum/topic.asp?TOPIC_ID=76955&SearchTerms=,dapu
mi sono autocostruito la chiave e altre soluzioni per smontarlo.
Visto che non ho trovato gli ingranaggi l'ho tenuto per ... non si sa mai!
Non si vede da dove scrivi, se abiti vicino a me vieni qui che vediamo. Faccio queste cose per passatempo.
Ciao |
Fuggi quello studio del quale la resultante opera more coll'operante d'essa. (Leonardo) |
Modificato da - giordano5847 in data 28/07/2021 14:14:53 |
|
|
|
mmmx
Utente Medio
102 Messaggi |
Inserito il - 28/07/2021 : 16:30:00
|
| giordano5847 ha scritto:
Io ho aperto un Dapu http://www.jobike.it/forum/topic.asp?TOPIC_ID=76955&SearchTerms=,dapu
mi sono autocostruito la chiave e altre soluzioni per smontarlo.
Visto che non ho trovato gli ingranaggi l'ho tenuto per ... non si sa mai!
Non si vede da dove scrivi, se abiti vicino a me vieni qui che vediamo. Faccio queste cose per passatempo.
Ciao
|
Ho letto il post. Complimenti!!!
Purtroppo sono nel Lazio.
Ma leggendo il tuo post mi domando se il problema si risolva aprendo.

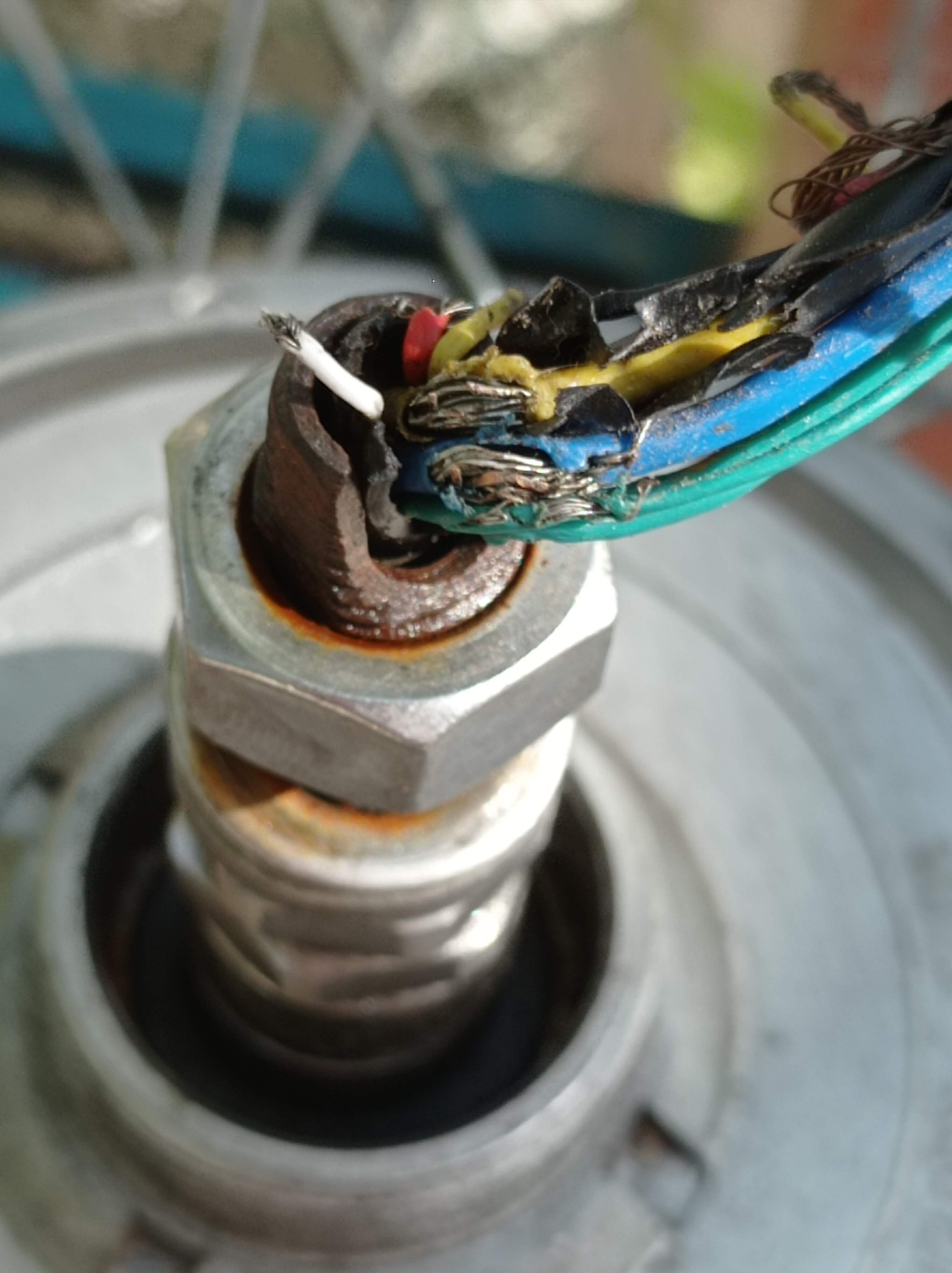

Io volevo aprire per cambiare i cavi.
Ora il motore non sembra lo stesso modello perchè ha più cavi, ma se comunque questi rimangono inaccessibili è inutile aprire...
Vorrei fare un test per vedere se il motore funziona, devo capire se riesco a riacchiappare in qualche modo i cavi, ma mi sembra che non ci sia margine di lavoro...
Che ne pensate?
Immagine:
396,3 KB |
|
|
|
mmmx
Utente Medio
102 Messaggi |
Inserito il - 28/07/2021 : 16:41:57
|
P.S.
si apre normalmente in senso antiorario, in teoria, giusto?
|
|
|
|
Barba 49
Utente Master
Toscana
36098 Messaggi |
Inserito il - 28/07/2021 : 18:30:53
|
Si apre normalmente, ma se non hai il cavo originale di ricambio e ci metti un comune cavo si surriscalda subito e si spella!!! Sia i conduttori (vedi il colore) che le guaine dei cavi originali sono fatti appositamente per questo impiego.  |
|
|
|
mmmx
Utente Medio
102 Messaggi |
Inserito il - 28/07/2021 : 19:05:30
|
| Barba 49 ha scritto:
Si apre normalmente, ma se non hai il cavo originale di ricambio e ci metti un comune cavo si surriscalda subito e si spella!!! Sia i conduttori (vedi il colore) che le guaine dei cavi originali sono fatti appositamente per questo impiego.
|
Già, ma come letto dal post di @Giordano5847 anche aprendo. probabilmente i cavi restano inaccessibili, e la DAPU non risponde, quindi devo cercare di rabberciare come posso da qua fuori. Qualche suggerimento? |
|
|
|
giordano5847
Utente Master
Lombardia
4050 Messaggi |
Inserito il - 28/07/2021 : 21:36:59
|
Dovrai aprirlo, vedere se gli ingranaggi sono ok poi ragioniamo.
A quello che ho io mancano solo gli ingranaggi, di due se ne potrebbe fare uno però il mio è per trazione anteriore si potrà usare carcassa e ingranaggi tuoi indotto e "sancta santorum" mia dovrai cambiare centralina per una sensorless. Ho tutto in un sacchetto e freme.
Vediamo cosa dicono i più esperti |
Fuggi quello studio del quale la resultante opera more coll'operante d'essa. (Leonardo) |
|
|
| |
