Fly76
Nuovo Utente
21 Messaggi |
 Inserito il - 27/07/2022 : 11:33:23
|
Giorno ragazzi,
ho un BMS 10s ma un dubbio sul P- e OUT, ho individuato il Negativo che va collegato alla batteria, ma ora ho un dubbio su dove saldare il P- e OUT.
In teoria il P- andrebbe saldato sull'uscita negativa della batteria e l'OUT sul ingresso del caricabatterie negatrivo? (anche se OUT mi mette il dubbio)

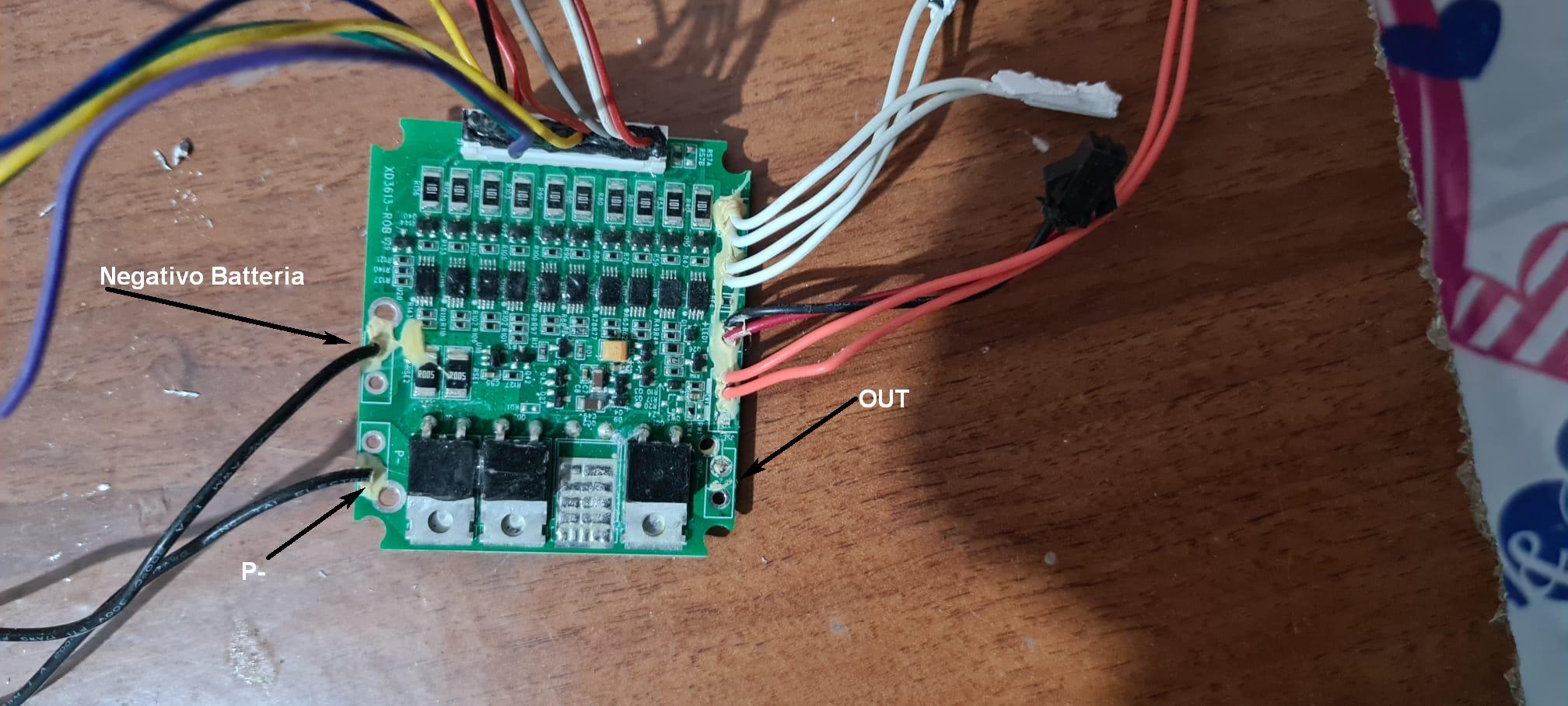

Posto l'immagine del BMS
Grazie
Immagine:
216,41 KB
|
|
|
andrea 104KG
Utente Master
Marche
14066 Messaggi |
Inserito il - 27/07/2022 : 12:31:36
|
Di solito il P- è l'out, guarda se nel circuito è collegato con l'out.
B- e batteria
C- è caricacatore, negativo.
Mali sembra manchi un componente, sei sicuro funzioni?
|
 |
|
|
Fly76
Nuovo Utente
21 Messaggi |
Inserito il - 27/07/2022 : 12:40:45
|
Il BMS funzionava cosi com'è in foto.
Il P- non è collegato con l'out
Purtroppo non c'è il B- e C- sulla scheda ed è per queso che ho qualche dubbio
|
|
|
|
Barba 49
Utente Master
Toscana
36127 Messaggi |
Inserito il - 27/07/2022 : 13:26:35
|
Vuoi dire che sulla scheda dove c'è il cavetto che va al negativo della batteria non ci sono sigle? E tu allora come hai fatto a decidere di collegarlo al negativo?
Comunque in tutti i BMS che ho maneggiato il P- è l'uscita della batteria, infatti P- sta per "Power negative"...  |
|
|
|
Fly76
Nuovo Utente
21 Messaggi |
Inserito il - 27/07/2022 : 13:30:05
|
| le uniche due sigle sono P- e OUT ma se il P- è il negativo della batteria che utilizzerò per il carico rima. e l' OUT che utilizzerò per il negativo del carica batterie, può essere corretto? |
|
|
|
Barba 49
Utente Master
Toscana
36127 Messaggi |
Inserito il - 27/07/2022 : 14:29:55
|
| I BMS sono di due tipi, alcuni accettano la ricarica attraverso gli stessi due cavi che servono per la "scarica" (BMS bidirezionali) altri invece hanno una piazzola apposita con scritto (C-), ma non ho mai visto un BMS come il tuo. |
|
|
|
Fly76
Nuovo Utente
21 Messaggi |
Inserito il - 27/07/2022 : 14:34:41
|
Questo BMS non è bidirezionale perché sulla base del case bafferia ha i due connettori carica e scarica separati ed è proprio questo il dubbio...
Il P- e L'OUT da collegare correttamente!
Se per errore dovessi invertire la carica dalla scarica cosa succederebbe? |
|
|
|
Barba 49
Utente Master
Toscana
36127 Messaggi |
Inserito il - 27/07/2022 : 16:35:50
|
| Avere due connettori separati è la norma per qualsiasi batteria, ma se il BMS è bidirezionale sono collegati internamente in parallelo... |
|
|
|
Fly76
Nuovo Utente
21 Messaggi |
Inserito il - 28/07/2022 : 08:29:07
|
| Grazie per la delucidazione ma ho appena controllato e le uscite sulla sono tutte separte |
|
|
|
Barba 49
Utente Master
Toscana
36127 Messaggi |
Inserito il - 28/07/2022 : 08:54:37
|
| Bene, ma allora il negativo del connettore di ricarica su quale piazzola del BMS è saldato? Di solito su C-... |
|
|
|
Fly76
Nuovo Utente
21 Messaggi |
Inserito il - 28/07/2022 : 08:56:25
|
| è questo proprio il dilemma perché nella. piazzola non alcuna lettera che mi indica il C- |
|
|
|
Fly76
Nuovo Utente
21 Messaggi |
Inserito il - 29/07/2022 : 23:43:06
|
| c'è un modo per testare la bontà del BMS? |
|
|
|
Barba 49
Utente Master
Toscana
36127 Messaggi |
Inserito il - 30/07/2022 : 06:38:01
|
Molto complicato, in teoria dovresti avere 10 piccoli voltmetri collegati a tutti i paralleli di celle e vedere come si comporta durante la ricarica, dovrebbe accadere che nessuno dei paralleli durante tutto il ciclo supera mai la tensione massima di taratura del BMS...
Comunque mi stai dicendo che la piazzola dove termina il cavo negativo della presa di ricarica non porta alcun contrassegno?
Comunque è separata dalle altre o è in comune con un altro cavo?
Ultima domanda, ma è un BMS nuovo o fa parte di una batteria completa di contenitore? |
|
|
|
Fly76
Nuovo Utente
21 Messaggi |
Inserito il - 30/07/2022 : 07:22:18
|
1) è un BMS completo di contenitore che è stato smontato.
2) si nn ha nessuna sigla segnata nella piazzola
3) non è in comune con nessun altra |
|
|
|
Barba 49
Utente Master
Toscana
36127 Messaggi |
Inserito il - 30/07/2022 : 09:35:44
|
Quindi è un BMS "proprietario", non commerciale... Ecco il perchè delle incongruenze, le case produttrici di batterie infatti spesso usano roba personalizzata.  |
|
|
| |
