| Autore |
 Discussione  |
|
|
giommo
Nuovo Utente
Marche
32 Messaggi |
 Inserito il - 10/09/2022 : 18:33:37
|
Buongiorno a tutti,
Chiedo una mano agli esperti.

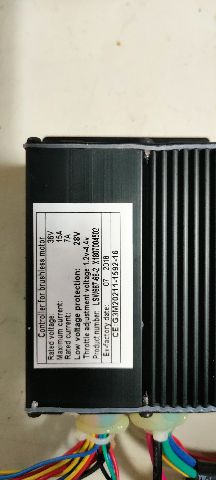

Vorrei elettrificare la mia bici da passeggio con questo motore sulla ruota posteriore e questa centralina presa anni fa da Alcedo.
Purtroppo non possiedo lo schema elettrico per cui chiedo una mano a voi.

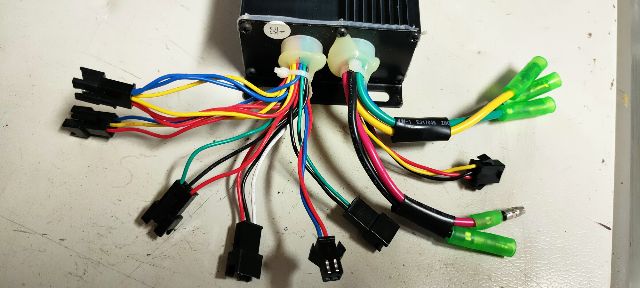

La centralina ha una marea di fili e non ho uno schema di collegamento.
Qualcuno mi può aiutare a capire i vari connettori della centralina come si collegano ?
Grazie.
Immagine:
46,31 KB
Immagine:
39,08 KB
Immagine:
19,82 KB
Immagine:
17,77 KB
Immagine:
27,68 KB
|
|
|
MilleMiglia
Utente Master
Liguria
6796 Messaggi |
Inserito il - 11/09/2022 : 23:31:19
|

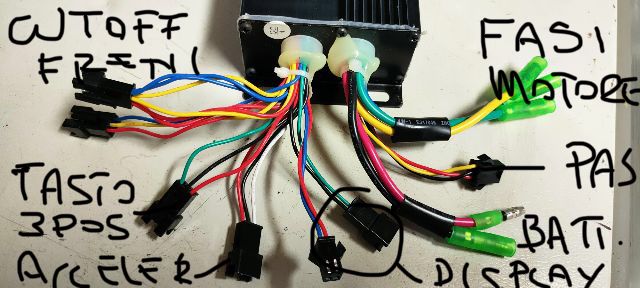

Immagine:
51,72 KB |
In Vino Rident Omnia |
 |
|
|
giommo
Nuovo Utente
Marche
32 Messaggi |
Inserito il - 12/09/2022 : 08:10:39
|
Grazie mille.
2 cose non ho capito:
- tasto 3 pos????? Cos'è?
- per le 3 fasi motore, ho notato che dal motore oltre i fili delle 3 fasi escono altri 6 fili più piccoli, dove li collego quei fili????
Immagine:
17,77 KB |
|
|
|
Barba 49
Utente Master
Toscana
36294 Messaggi |
Inserito il - 12/09/2022 : 11:14:38
|
Le centraline di Alcedo avevano bisogno di un commutatorino a tre posizioni per scegliere la potenza del motore, se non lo monti la potenza si setta da sola attorno al 60% del massimo!

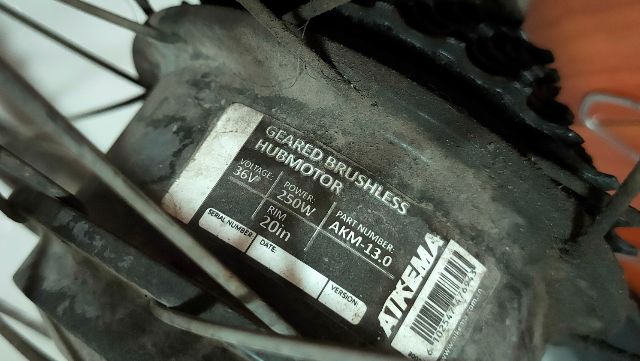

Fai anche attenzione che quel motore è nato per ruote da 20" qundi se lo monti su ruote da 28" non solo farà almeno 35Km/h e sarà illegale, ma in salita sarà veramente pessimo!!!
Comunque se non possiedi un connettore come quello del motore devi tagliare il cavo e collegare i cavetti alla centralina uno ad uno seguendo il codice dei colori, come vedi sono tre cavi di grossa sezione per le tre fasi del motore (Blu-Giallo-Verde) e sei cavi sottili per il segnale ( Blu-Giallo-Verde-Rosso-Nero-Bianco). |
|
|
|
giommo
Nuovo Utente
Marche
32 Messaggi |
Inserito il - 12/09/2022 : 13:09:08
|
Grazie mille Barba.
Ma continuo a non capire.
Ok per il commutatore a 3 posizioni, ce l'ho.
Ok per montarlo su ruota da 28 perché tanto lo userò in pianura.
Quello che non ho capito è nel motore.
I 6 cavi sottili per il segnale del motore dove li collego alla centralina? |
|
|
|
T4R
Utente Master
Campania
3523 Messaggi |
Inserito il - 12/09/2022 : 14:19:35
|
Da nessuna parte, la tua è una centralina sensorless, quindi solo i cavi di potenza.
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
giommo
Nuovo Utente
Marche
32 Messaggi |
Inserito il - 12/09/2022 : 14:50:29
|
Grazie mille a tutti per l'assistenza .
Birra pagata quando passate per Pesaro. |
|
|
|
Barba 49
Utente Master
Toscana
36294 Messaggi |
Inserito il - 12/09/2022 : 17:03:27
|

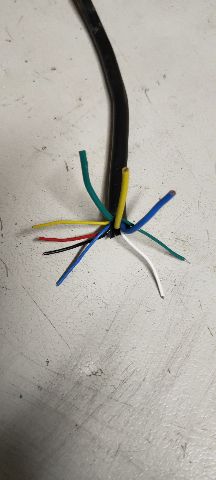

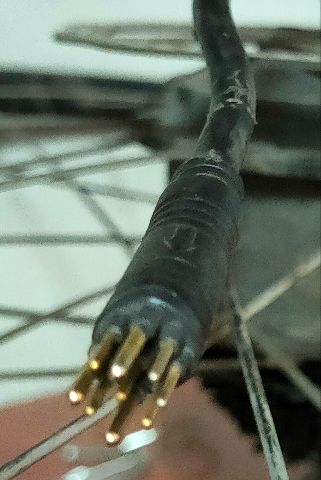

| @Giommo: Scusami, ma la foto dove si vede il cavo tranciato con dentro nove fili da dove l'hai presa? Se dal motore come sembra esce un cavo con il connettore a 9 pin quella foto a cosa si riferisce? |
|
|
|
giommo
Nuovo Utente
Marche
32 Messaggi |
Inserito il - 12/09/2022 : 18:29:23
|
| @Barba: al connettore femmina che va poi collegato al cavo maschio della ruota |
|
|
|
andrea 104KG
Utente Master
Marche
14269 Messaggi |
Inserito il - 12/09/2022 : 19:24:40
|
| ma ovviamente hai anche il suo display... |
|
|
|
Barba 49
Utente Master
Toscana
36294 Messaggi |
Inserito il - 12/09/2022 : 20:21:30
|
OK, comunque se la centralina è sensorless non avrà mai un funzionamento perfetto, nelle partenze da fermo specialmente se in salita il motore strattonerà...
Se la usi insieme al Pas allora andrà bene perchè quando parte l'assistenza la bici è già in movimento, mentre se la usi con l'acceleratore non andrà molto bene. |
|
|
|
giommo
Nuovo Utente
Marche
32 Messaggi |
Inserito il - 12/09/2022 : 20:32:46
|

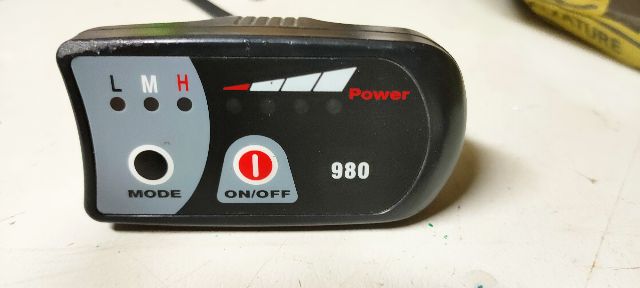

Ho questo qui sotto, speriamo vada bene con quella centralina, più sotto anche il regolatore a 3 posizioni
Immagine:
23,02 KB
Immagine:
16,37 KB |
|
|
|
giommo
Nuovo Utente
Marche
32 Messaggi |
Inserito il - 12/09/2022 : 20:35:13
|
Niente acceleratore, solo con il Pas.
Si accettano consigli su quale Pas acquistare.
| Barba 49 ha scritto:
OK, comunque se la centralina è sensorless non avrà mai un funzionamento perfetto, nelle partenze da fermo specialmente se in salita il motore strattonerà...
Se la usi insieme al Pas allora andrà bene perchè quando parte l'assistenza la bici è già in movimento, mentre se la usi con l'acceleratore non andrà molto bene.
|
|
|
|
|
andrea 104KG
Utente Master
Marche
14269 Messaggi |
Inserito il - 12/09/2022 : 21:10:13
|
e qui vengono le dolenti note, credo che Alcedo avesse un suo pas, almeno io ho usato sempre il suo quando avevo quelle centraline...  |
|
|
|
MilleMiglia
Utente Master
Liguria
6796 Messaggi |
Inserito il - 13/09/2022 : 07:33:34
|
Display e pulsante 3 pos sono ok
Pas aspetta che forse ne ho uno usato |
In Vino Rident Omnia |
|
|
|
MilleMiglia
Utente Master
Liguria
6796 Messaggi |
Inserito il - 13/09/2022 : 07:36:23
|
| E' che col pas sarebbe bene montare il cut off sui freni |
In Vino Rident Omnia |
|
|
|
giommo
Nuovo Utente
Marche
32 Messaggi |
Inserito il - 13/09/2022 : 08:05:40
|
Beh, quelli li compro, o anche li devo acquistare qualcosa di specifico?
| MilleMiglia ha scritto:
E' che col pas sarebbe bene montare il cut off sui freni
|
|
|
|
|
giommo
Nuovo Utente
Marche
32 Messaggi |
Inserito il - 13/09/2022 : 08:07:23
|
Magari, mi risolveresti un bel problema, grazie
| MilleMiglia ha scritto:
Display e pulsante 3 pos sono ok
Pas aspetta che forse ne ho uno usato
|
|
|
|
|
andrea 104KG
Utente Master
Marche
14269 Messaggi |
Inserito il - 13/09/2022 : 16:55:01
|
| giommo ha scritto:
Beh, quelli li compro, o anche li devo acquistare qualcosa di specifico?
| MilleMiglia ha scritto:
E' che col pas sarebbe bene montare il cut off sui freni
|
|
 |
|
|
|
MilleMiglia
Utente Master
Liguria
6796 Messaggi |
Inserito il - 17/09/2022 : 07:43:41
|
| giommo ha scritto:
Magari, mi risolveresti un bel problema, grazie
|
Hai un mp da un po' |
In Vino Rident Omnia |
|
|
|
giommo
Nuovo Utente
Marche
32 Messaggi |
Inserito il - 17/09/2022 : 10:17:55
|
Ciao Millemiglia,
Ho controllato ma non ho nuovi mp. |
|
|
|
MilleMiglia
Utente Master
Liguria
6796 Messaggi |
Inserito il - 17/09/2022 : 15:35:54
|
| Email |
In Vino Rident Omnia |
|
|
|
giommo
Nuovo Utente
Marche
32 Messaggi |
Inserito il - 19/09/2022 : 17:03:01
|
Neanche sulla mail.
P.S. Anche io ti ho scritto, non so se MP o mail
| MilleMiglia ha
scritto:
Email
|
|
|
|
| |
