| Autore |
 Discussione  |
|
burbo
Utente Medio
Veneto
119 Messaggi |
 Inserito il - 04/01/2023 : 21:01:08
|
salve, finalmente sono riuscito a acquistare un box della batteria vuoto su aliexpress "eel reention pro" per avere più autonomia .. dovrebbe arrivare a 24.5 ah. per lo spazio esiguo a disposizione avrei pensato a questa soluzione,ma chiedo è possibile collegare 13s 5p senza incasinarsi troppo? non lo farei io si intende...![]()
Immagine:
87,01 KB
|
|
|
Barba 49
Utente Master
Toscana
36310 Messaggi |
Inserito il - 04/01/2023 : 21:24:21
|
Se suddividi le celle in quattro gruppi devi poi usare del cavo di rame per fare molti collegamenti, non è impossibile ma occorre molta attenzione per non incasinarsi e fare delle fiammate.  |
 |
|
|
andrea 104KG
Utente Master
Marche
14286 Messaggi |
Inserito il - 04/01/2023 : 21:25:22
|
Purtroppo non ho capito nulla devi semplicemente mettere 5 celle in parallelo e poi i gruppi di 5 li metti in serie ad uno ad uno per 13 volte. |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 04/01/2023 : 21:34:03
|

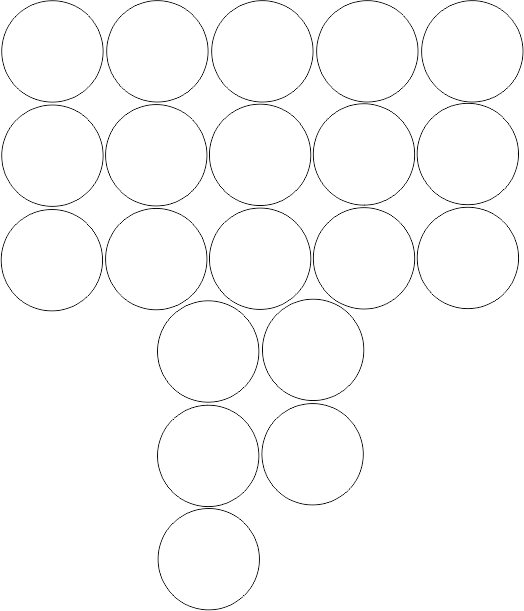

e.. lo sò che si fatica a capire, ma la disposizione della forma è questa. gruppi di cinque celle in tot. 13 ma, mentre risulta facile per quelli adiacenti tra loro, l'ultimo il 13° è spalmato su 4 gruppi.. e qui il mio dubbio se si può fare.... ![]()
Immagine:
400,37 KB

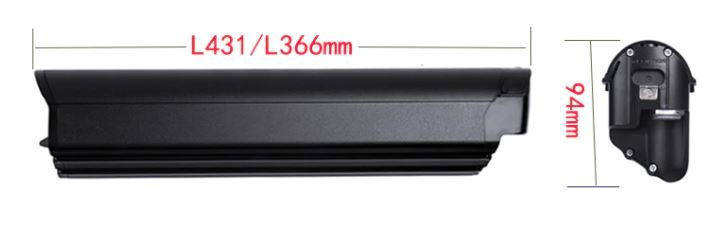

questo è il box...![]()
Immagine:
23,35 KB |
Modificato da - burbo in data 04/01/2023 22:02:03 |
|
|
|
banzai
Utente Medio
Marche
182 Messaggi |
Inserito il - 04/01/2023 : 21:51:18
|
| Di solito quei contenitori hanno già la disposizione delle celle obbligata, quindi non c'è nulla da inventarsi, se guardi nella descrizione su AliExpress dovrebbe esserci scritto, sia il numero sia se sono per 48V o 36V, anzi credo siano già con il BMS. |
|
|
|
banzai
Utente Medio
Marche
182 Messaggi |
Inserito il - 04/01/2023 : 21:52:18
|
| Se posti il link del contenitore che hai comprato si capisce meglio comunque.. |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 04/01/2023 : 22:14:29
|

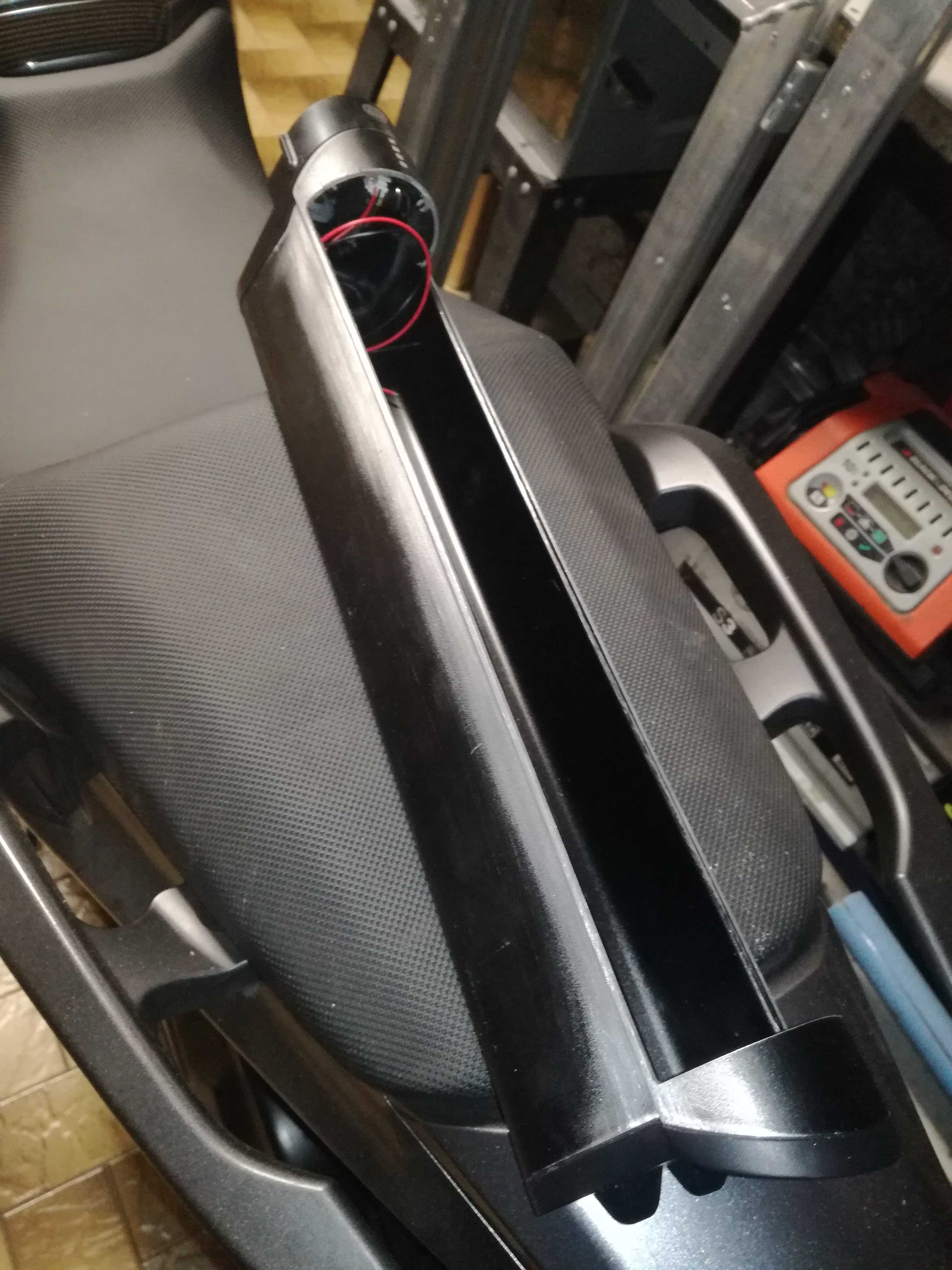

batteria già tagliata...
Immagine:
744,98 KB
![]()
Immagine:
109,12 KB |
Modificato da - burbo in data 04/01/2023 22:21:21 |
|
|
|
andrea 104KG
Utente Master
Marche
14286 Messaggi |
Inserito il - 04/01/2023 : 22:26:49
|

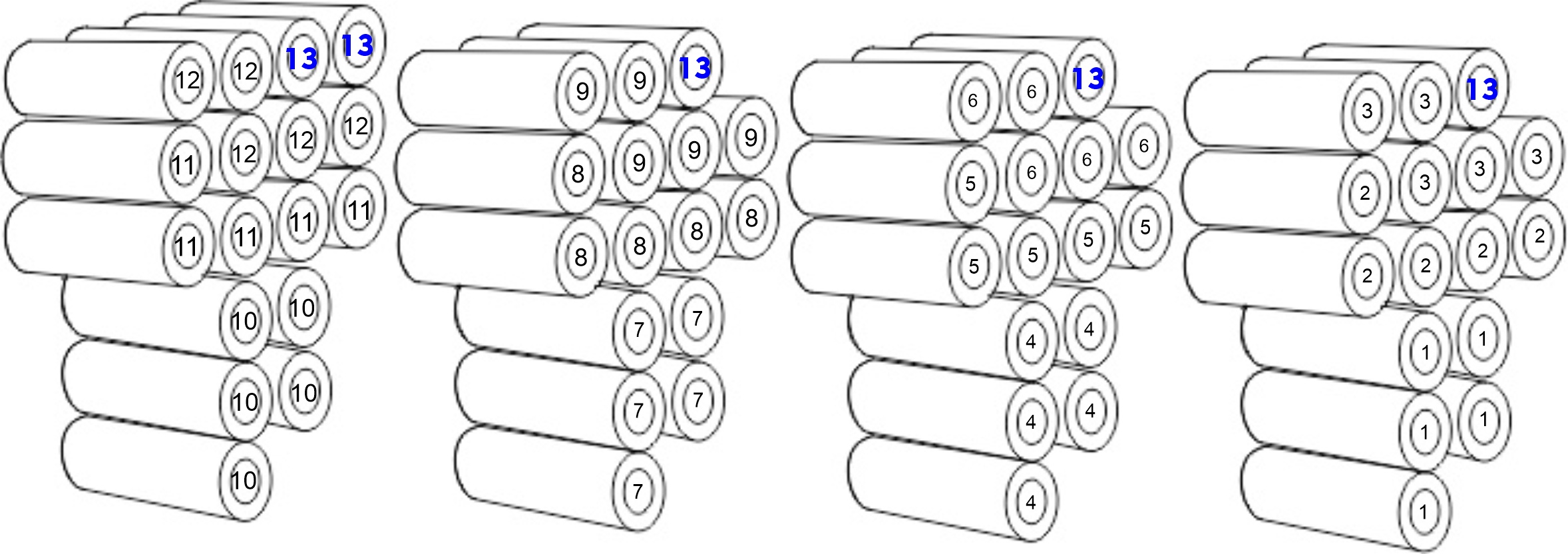

| Crdo di aver capito un po' di più, in pratica è come le batterie a borraccia le celle sono a strati uno sopra l'altro... non ho capito però perchè il 13° gruppo di celle lo vuoi spalmare su più strati... nel primo gruppo ai 1-2-3, il posto vuoto è la prima cella del 4, che nel secondo gruppo ne avrà solo 4, e così via... certo è un casino fare i collegamenti, non ti invidio... |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 04/01/2023 : 22:56:47
|

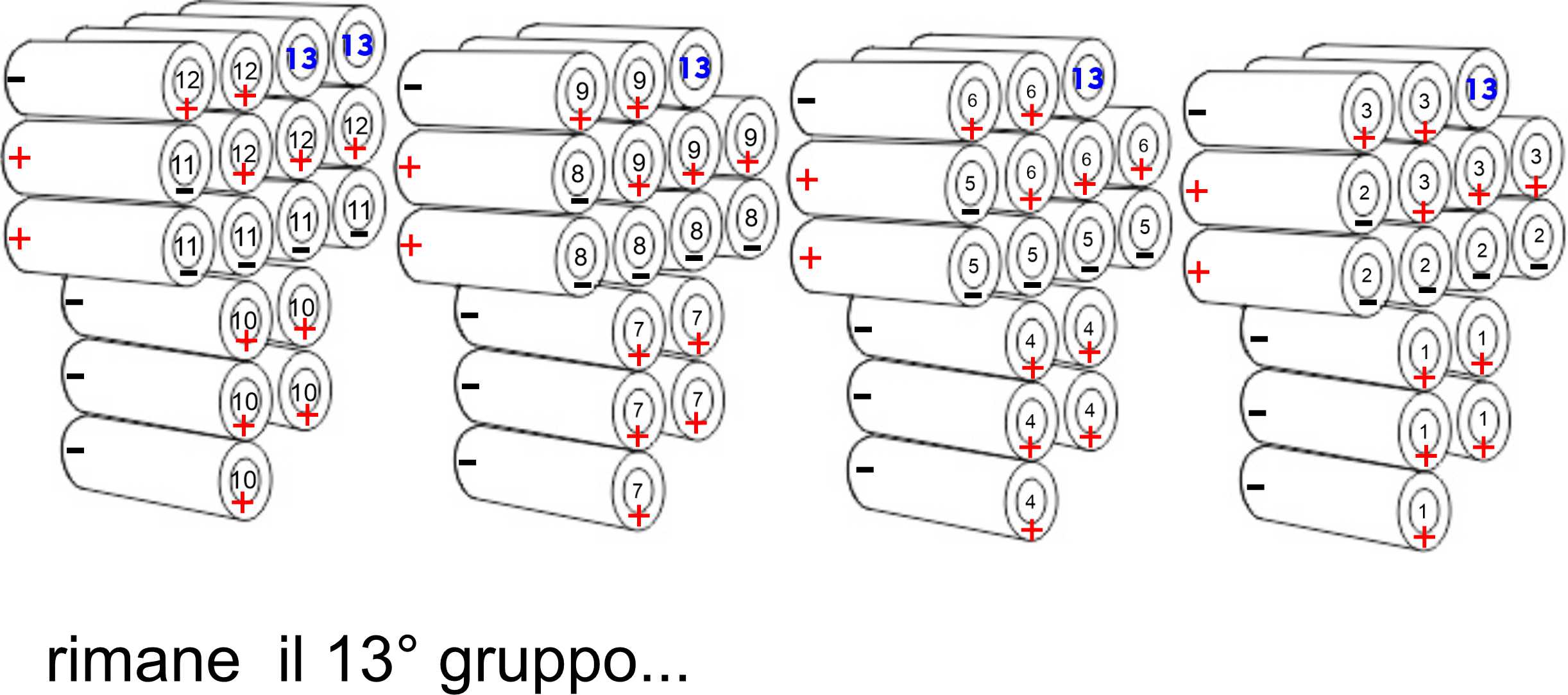

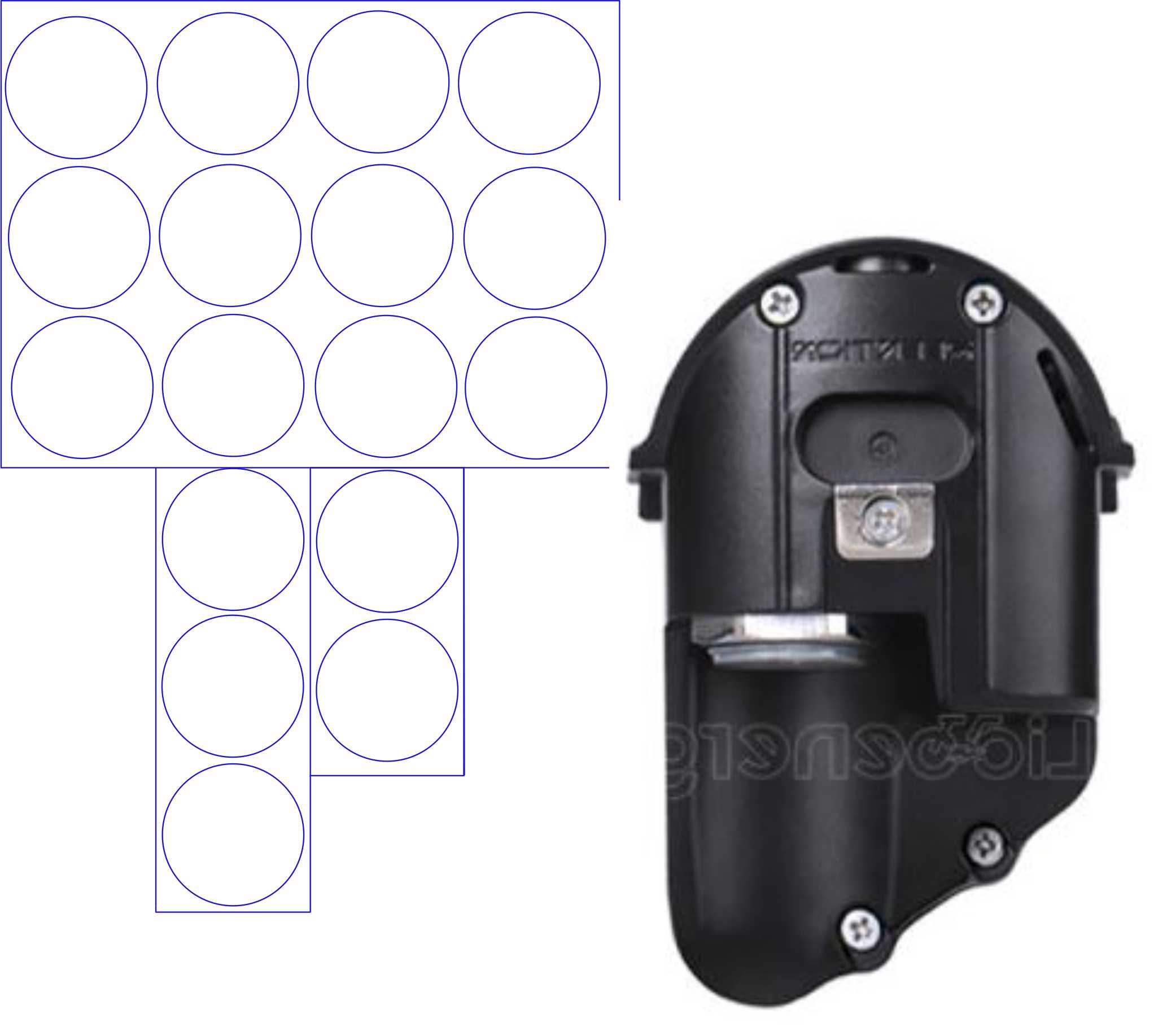

può andar bene? Pinooo.... ![]()
Immagine:
190,15 KB |
|
|
|
banzai
Utente Medio
Marche
182 Messaggi |
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 04/01/2023 : 23:53:24
|
| in origine ci vanno le 18650.. io voglio modificarla. e metterci le 21700 13s 5p |
|
|
|
banzai
Utente Medio
Marche
182 Messaggi |
Inserito il - 05/01/2023 : 10:05:55
|
| Quello è un contenitore in cui ci vanno cinque gruppi da 11x18650. Io penso che il problema principale sia farci entrare quella forma di 16x21700. Penso che ti esca dal contenitore e di molto. Se in qualche modo risolvi, dato che il contenitore prevedeva 5 gruppi e non 4, puoi tranquillamente mettere un gruppo di 5 21700 alla fine orientate in modo diverso, e avere i quattro gruppi con due celle al centro nella fila superiore. Ma ripeto, quello spacer con quel case non c'azzecca proprio, ne esce fuori la metà a occhio. |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 05/01/2023 : 11:10:01
|

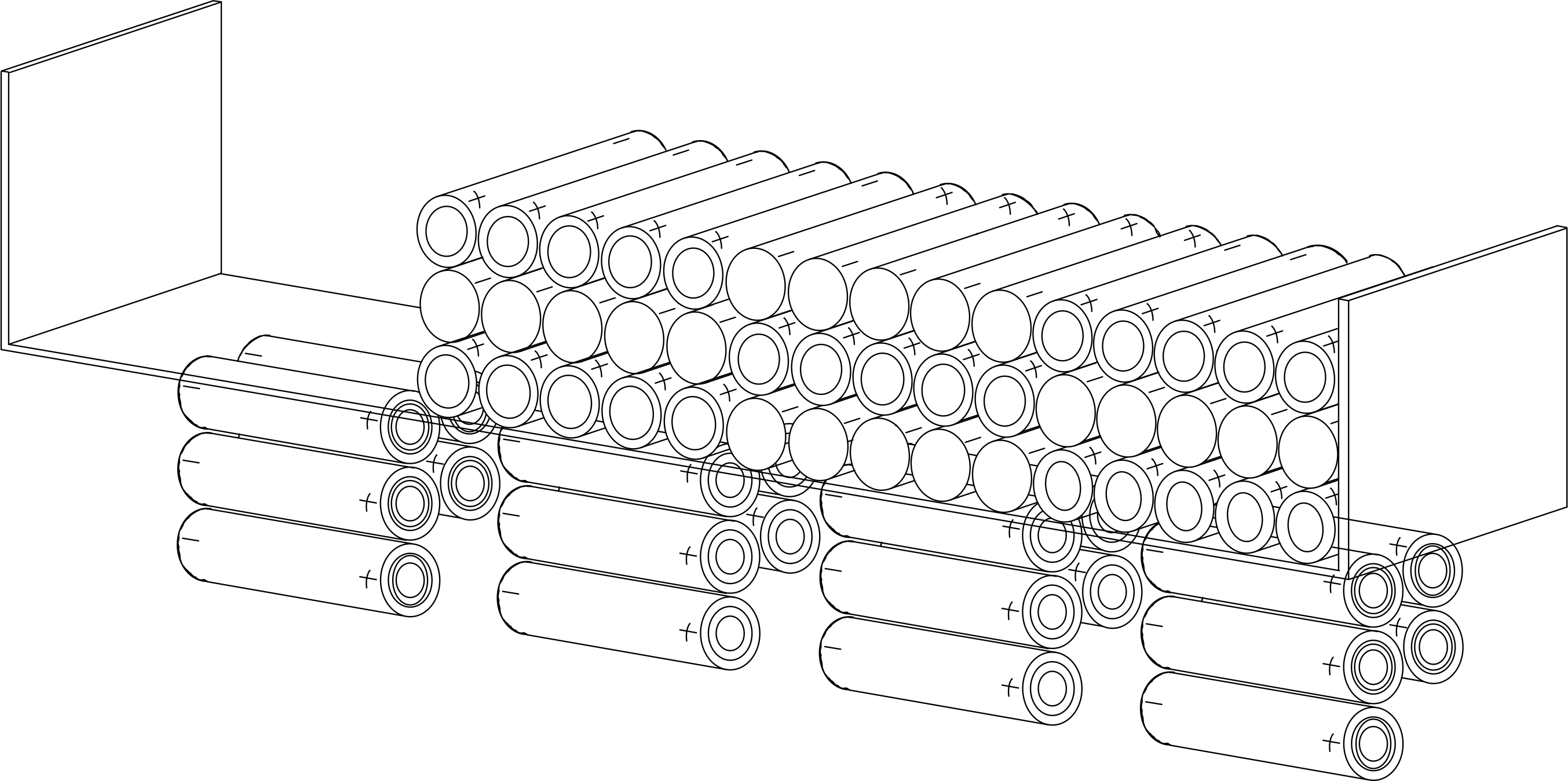

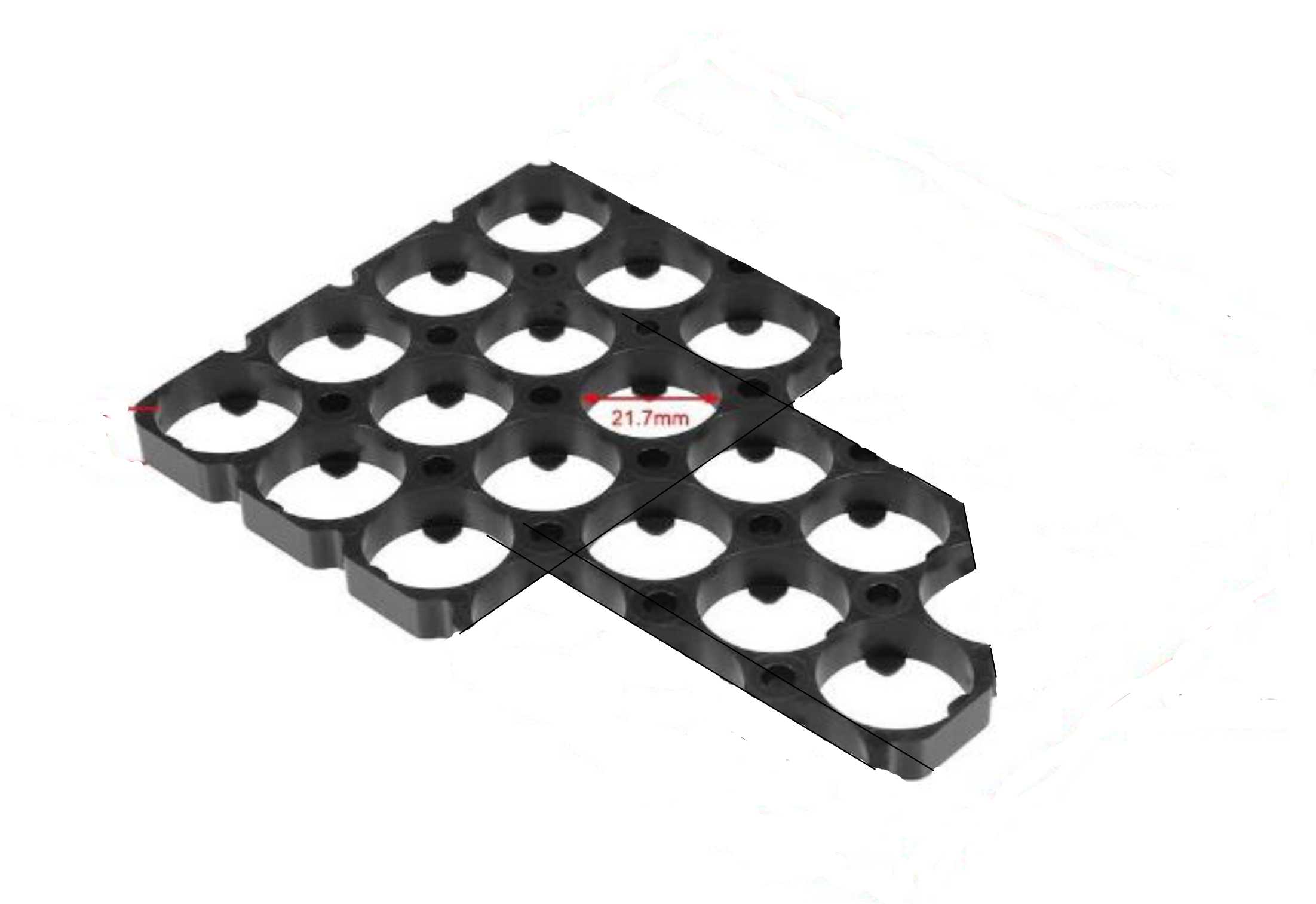

@ banzai.. tutto vero quello che dici , apposta ho acquistato un box vuoto da modificare per poter metterci le celle 21700. sono consapevole che non possono entrarci senza modificarlo, lo posso fare solo facendo questa configurazione " avrei anche un'altra variante.." ma perderei la possibilità di conglobare all'interno il bms mi spieghi la "tua" soluzione? te nè sarei grato. nella foto sotto, viene evidenziato l'ingombro maggiore dato le maggiori dimensioni delle celle.
Immagine:
160,93 KB
Immagine:
93,25 KB |
Modificato da - burbo in data 05/01/2023 11:21:49 |
|
|
|
T4R
Utente Master
Campania
3526 Messaggi |
Inserito il - 05/01/2023 : 13:55:26
|
Visto che stai modificando tu la batteria presumo che il motore (non ricordo quale hai) accetti qualsiasi cosa e non batterie dedicate.
Se fosse così io metterei nel case originale le 18650 più capienti in commercio ( e già qui con le celle messe di testa il lavoro è più incasinato) e poi farei un extender con le 21700 da collegare solo quando serve.
Dico questo percè il lavoro che intendi fare è bello rognoso e non sò se poi sia realmente fattibile, per farci andare la forma che hai ipotizzato il case lo devi praticamente sfondare quasi del tutto.
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 05/01/2023 : 16:01:15
|
@ Pino.. il motore è bafang m600 48V. la batteria originale, monta già le samsung 35E da 3400 mah per un tot. di 13.6 Ah
avevo già pensato ad un estender ma,la configurazione del
telaio/ batteria non mi permette di installarlo . fosse stata la batteria piana, bastava avvitarlo sopra ma è convessa e dovrei forare il telaio per portar all'interno l'alimentazione metterci una deviazione.. cos' invece avrei con un'unica soluzione più autonomia, il piano superiore per metterci la borraccia e, usufruirei della stessa presa per l'alimentazione |
|
|
|
T4R
Utente Master
Campania
3526 Messaggi |
Inserito il - 05/01/2023 : 17:53:06
|
Metti una foto della bici completa di fianco, l'extender lo si può fare in sacche di varia forma, anche sotto sella.
Non vorrei ripetermi ma il lavoro che intendi fare è veramente rognoso e con finale in dubbio.
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 05/01/2023 : 18:25:09
|

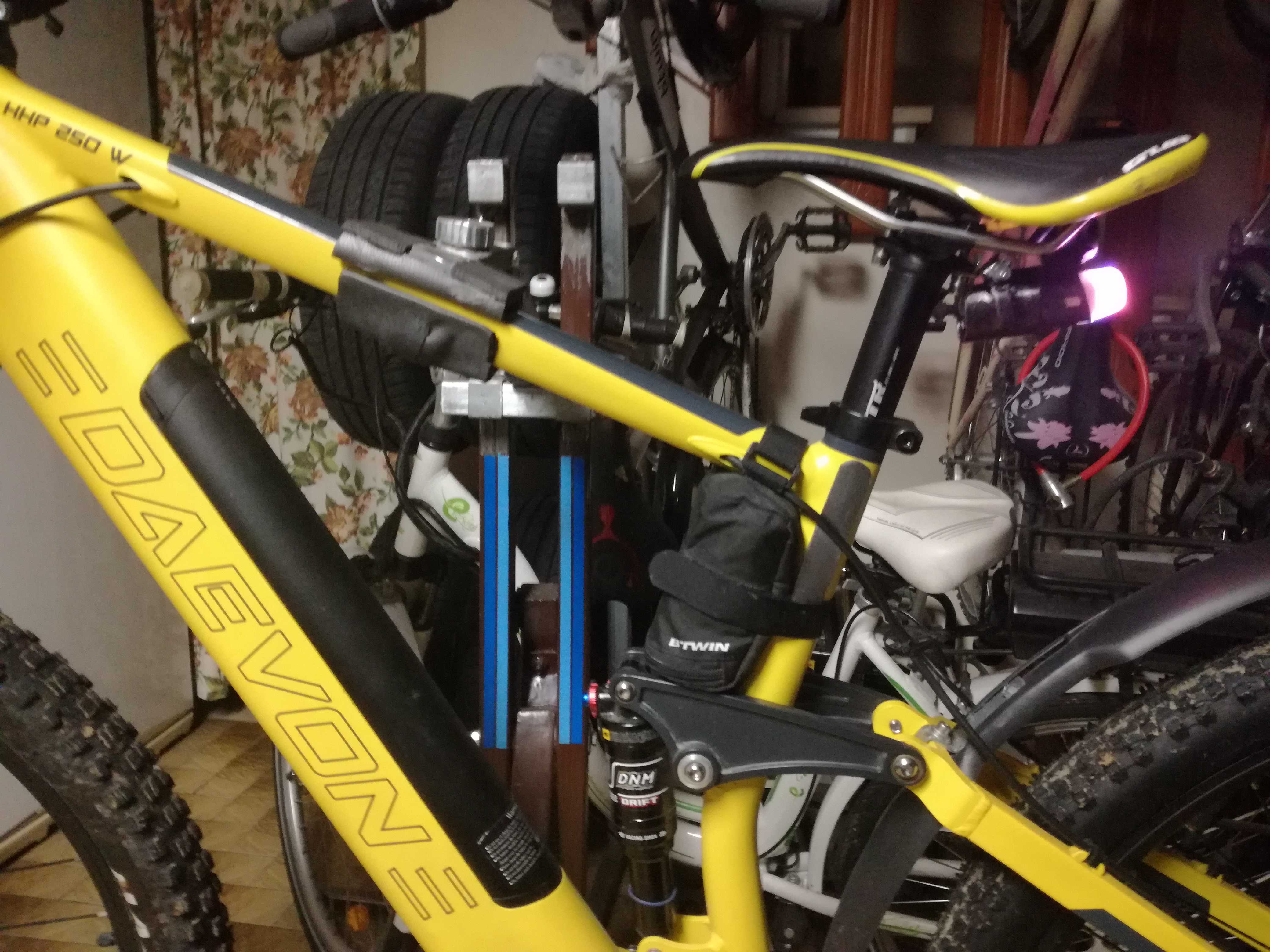

allego foto e-bike..
![]()
Immagine:
803,58 KB |
|
|
|
T4R
Utente Master
Campania
3526 Messaggi |
Inserito il - 05/01/2023 : 18:39:23
|
Se usi questa:
https://www.amazon.it/gp/product/B09T6Z6XDP/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1
messa in orizzontale al posto del saccottino Deca, ci stanno comode 40 celle 21700 per cui ci puoi fare una 13s3p con le 21700 da 5A/h quindi una 15Ah che aggiunta a quella di serie è un bel pò in più.
Questa sacca, o simili, sul tuo telaio ci stà benissimo.
Se devi fare giri lunghi la monti altrimenti la lasci a casa.
Saluti Pino
|
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 05/01/2023 : 19:20:02
|
non è che la soluzione mi aggradi molto anzi.. |
|
|
|
banzai
Utente Medio
Marche
182 Messaggi |
Inserito il - 05/01/2023 : 22:42:49
|
| burbo ha scritto:
@ banzai.. tutto vero quello che dici , apposta ho acquistato un box vuoto da modificare per poter metterci le celle 21700. sono consapevole che non possono entrarci senza modificarlo, lo posso fare solo facendo questa configurazione " avrei anche un'altra variante.." ma perderei la possibilità di conglobare all'interno il bms mi spieghi la "tua" soluzione? te nè sarei grato. nella foto sotto, viene evidenziato l'ingombro maggiore dato le maggiori dimensioni delle celle.
Immagine:
160,93 KB
Immagine:
93,25 KB
|
|
|
|
|
andrea 104KG
Utente Master
Marche
14286 Messaggi |
Inserito il - 05/01/2023 : 22:54:57
|
| non puoi "sfondare in alto" sopra la lettera "D" della scritta? li cè uno spazio vuoto? non puoi infilaci 13 o 26 celle come expander della batteria esistente? |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 05/01/2023 : 23:34:14
|

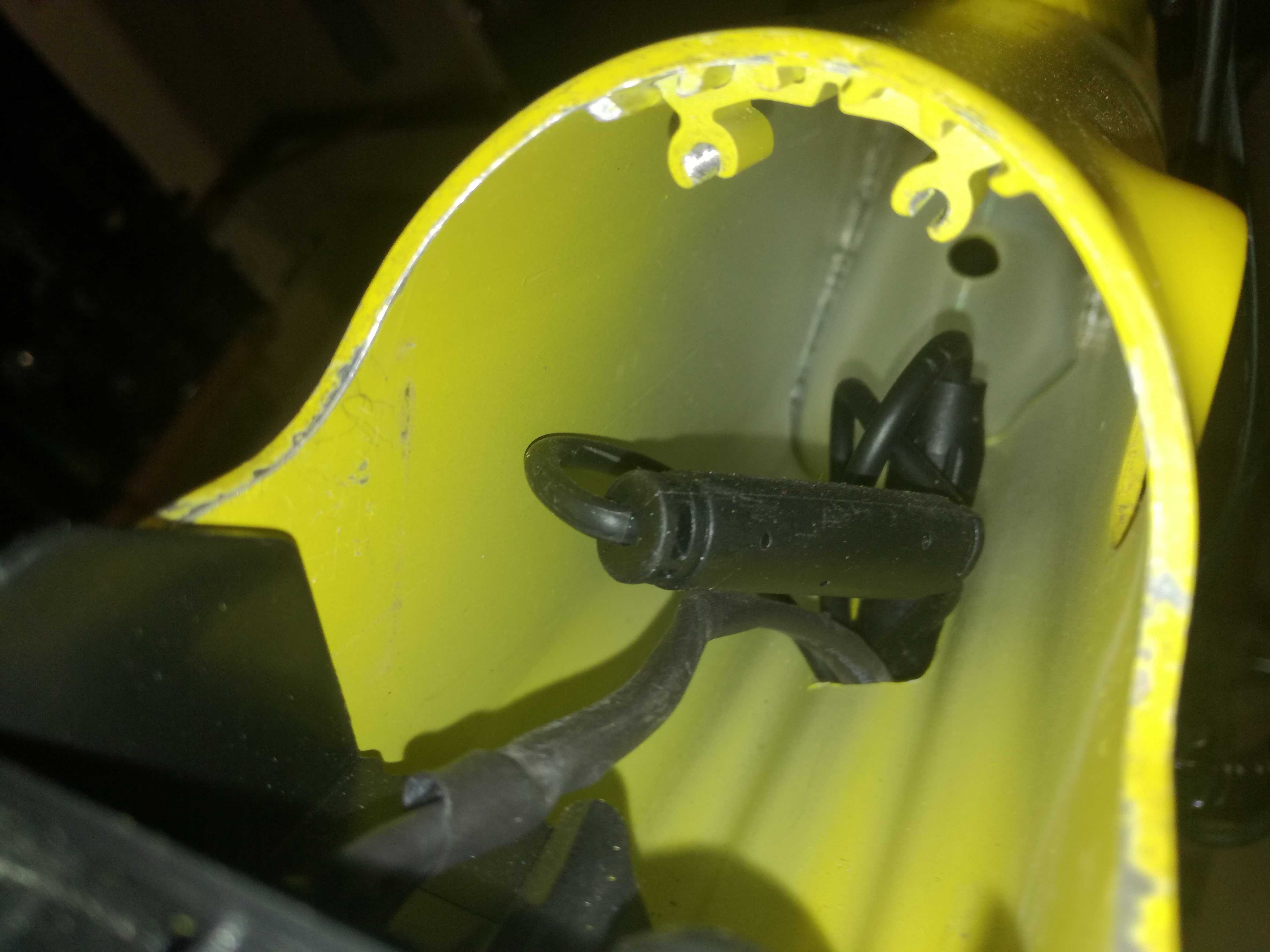

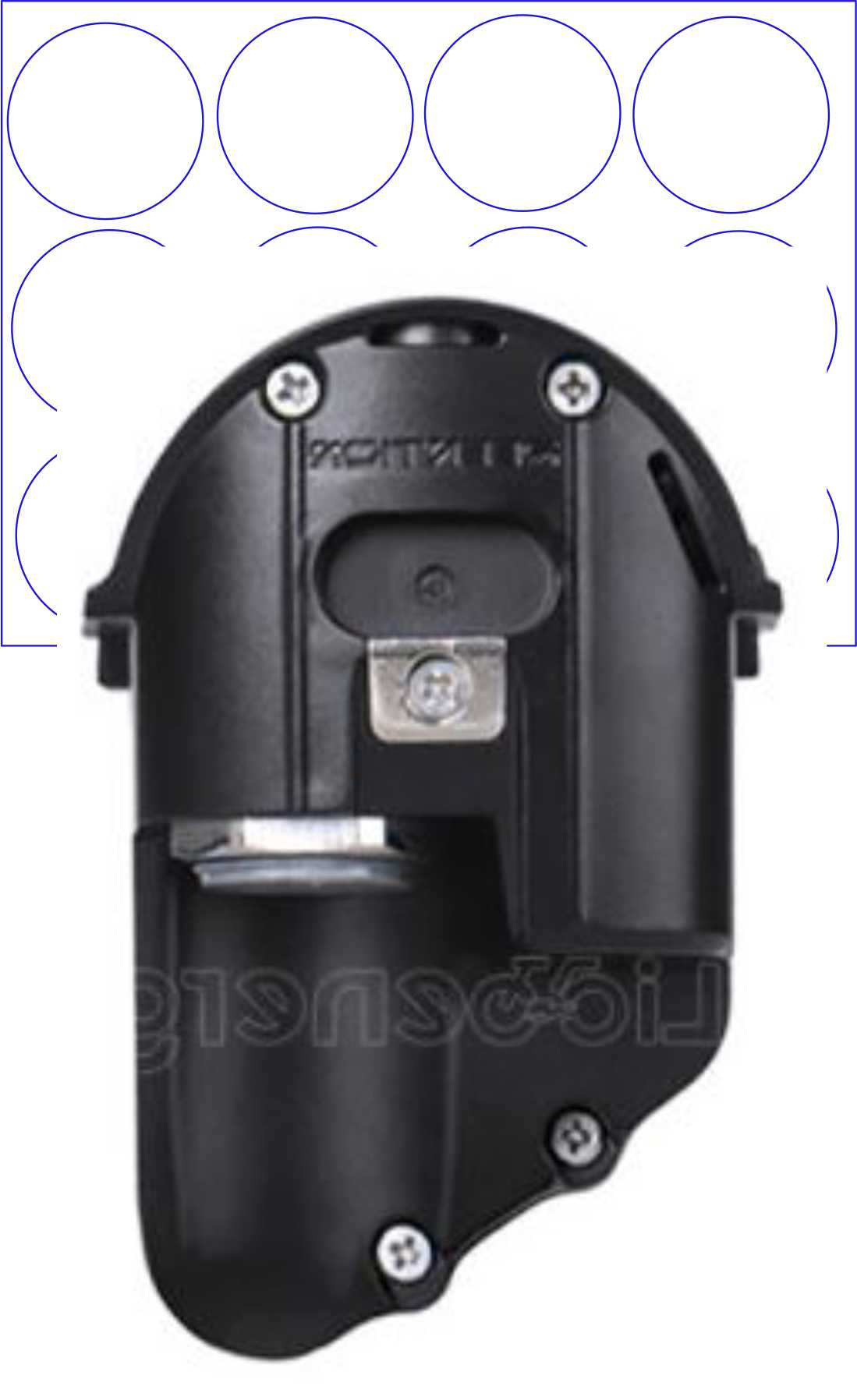

@ Andrea104 kg, sopra la lettera "D" c'è il blocco serratura con la sua relativa chiave e collegamento elettrico, non si può fare.. @ banzai scusami ma non ci ho capito una cippa di come faresti tu "sò de coccio..." avrei pensato anche a questa variante tutti gruppi di 5 celle l'ingombro rimane quasi uguale ..che dite così se pò fà?
![]()
Immagine:
891,33 KB |
Modificato da - burbo in data 05/01/2023 23:38:24 |
|
|
|
andrea 104KG
Utente Master
Marche
14286 Messaggi |
Inserito il - 06/01/2023 : 00:02:54
|
| e sotto? il tubone continua... anche il meccanismo della chiave quanto spazio prende? non puoi smontarlo mettere le celle dietro e passare con 2 fili per il parallelo? |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 06/01/2023 : 00:52:39
|
@andrea 104kg intendi dire tra il tubone e la ruota anteriore? se affermativo ci avevo già pensato ma, oltre a prendersi il fango e tutto il resto, forare il tubone per fissare una batteria.. ci passano tutti i cavi! metti la sfiga e rimango a piedi!.. foto del tubone all'interno
![]()
Immagine:
433,79 KB |
|
|
|
andrea 104KG
Utente Master
Marche
14286 Messaggi |
Inserito il - 06/01/2023 : 09:23:26
|
| Se la metti lì fai solo un extender quindi non fissi proprio nulla basta avvolgerlo in una spugna e non va sicuramente da nessuna parte.. dipende quante celle ci vanno e quanta espansione serve a te. Già con 13 celle 21700 guadagni circa 5ah se ce ne stanno 26.... Però bisogna testare se funziona il motore col parallelo ma se funziona con una batteria del tutto diversa. I cavi li puoi appiattire e fai l'extender in modo da lasciare spazio. |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 06/01/2023 : 12:21:28
|
magari ci stessero 26 celle.. a malapena 8x 2 vuol dire solo una serie da 13 ci guadagnerei 5 ah in tot.18,6ah
con tutto il lavoro per portarci anche la presa per caricare.. vorrei continuare con la mia idea..unica batteria,
unico collegamento..
|
|
|
|
andrea 104KG
Utente Master
Marche
14286 Messaggi |
Inserito il - 06/01/2023 : 13:00:18
|
| Ovvio il mio era solo un suggerimento.. ma quanti ah ti servono? A 48v 18ah sono un bel po' di wh... |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 06/01/2023 : 16:47:08
|
| guarda.. non sono un peso piuma "105kg" e sù salite impegnative il display mi segnala max 45 km di autonomia in teoria... ma ho già notato che quando arriva al 20-30% l'erogazione viene tagliata , nei vari forum descrivono che l'elettronica sul bafang interviene per preservare l'integrità della batteria. difatti mi son trovato solo con assistenza al primo livello |
|
|
|
banzai
Utente Medio
Marche
182 Messaggi |
Inserito il - 06/01/2023 : 17:59:15
|
| Allora la mia soluzione: immagina di mettere i tuoi quattro gruppi di celle. Ora in quel box in lunghezza ci sono cinque celle. Se ce ne metti 4, anche se più lunghe di 5mm, avrai 4cm di spazio libero. Lì puoi mettere le ultime 5 21700. |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |

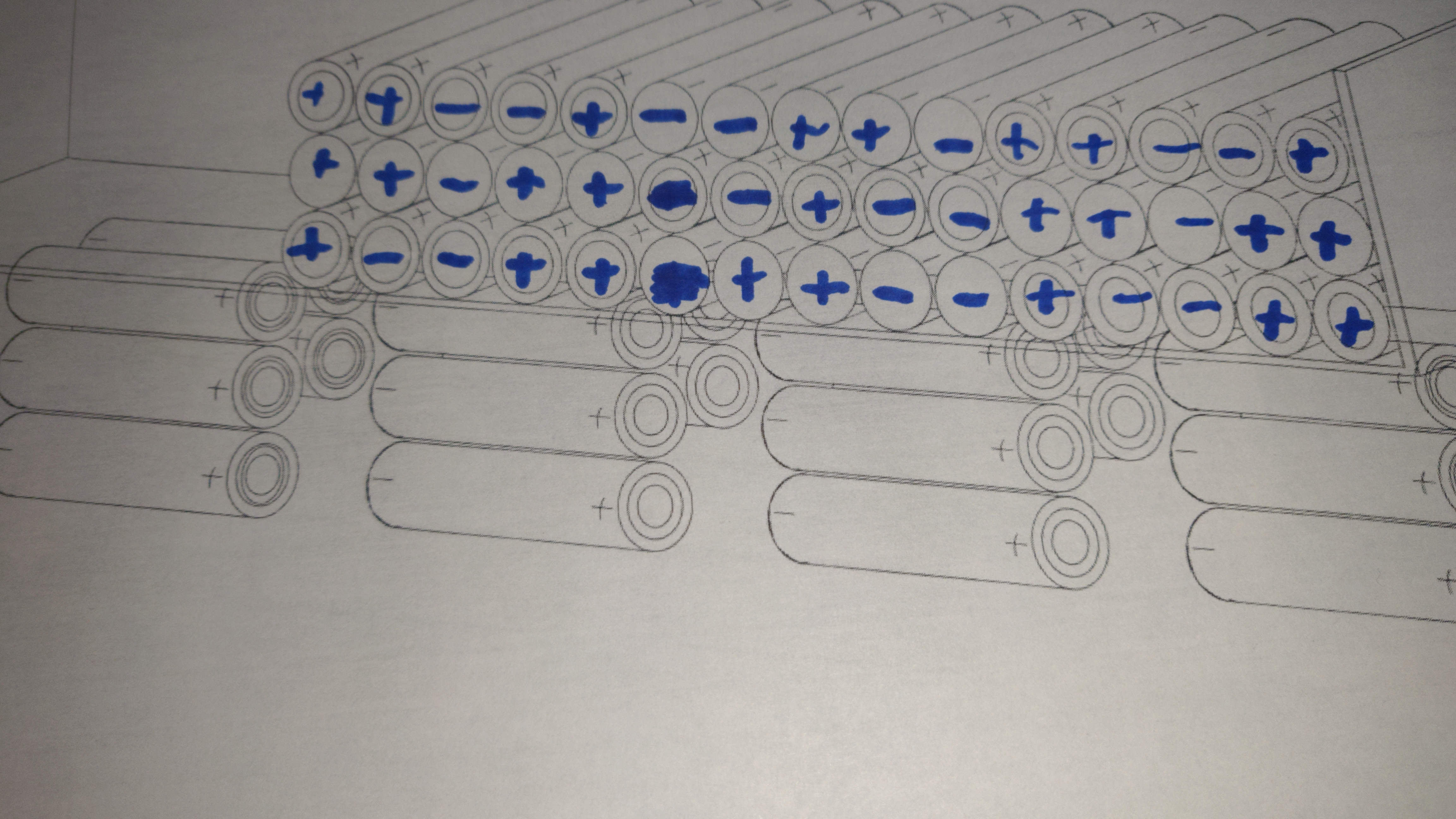

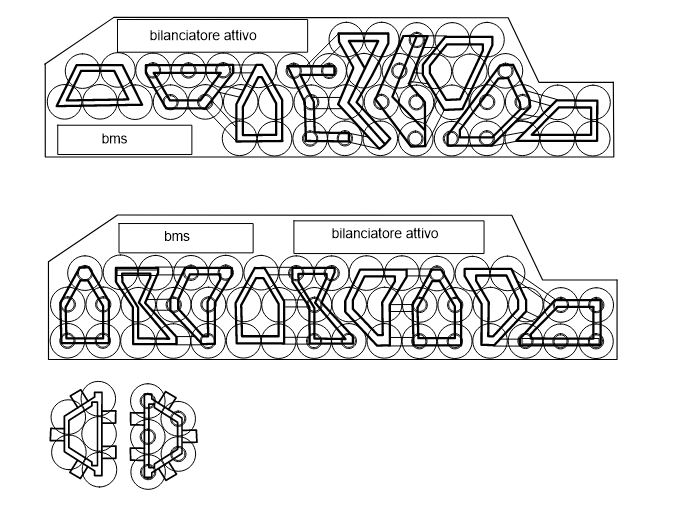

Inserito il - 06/01/2023 : 18:51:33
|
è che in quel spazio ci andrebbe il bms ...
altra possibilità, tre gruppi da3p + uno da 4p tot.13p
![]()
Immagine:
87,49 KB |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 08/01/2023 : 06:59:23
|
un dubbio mi assale.. il bafang come spiegato anche nei vari forum internazionali, accetta anche
la tensione 52 v. 14 in serie.. la mia domanda per avere più autonomia, è meglio la configurazione 14s 4p oppure 13s 5p?
con la prima avrei 52v. 20ah. con la seconda 48v, 25ah. il top sarebbe di poter disporre 14s 5p ma, lo spazio è quello che è...
|
|
|
|
andrea 104KG
Utente Master
Marche
14286 Messaggi |
Inserito il - 08/01/2023 : 12:03:50
|
| Sei wh sono uguali è indifferente, ovvio a 52v va di più ed è più facile farsi tentare e consumare di più.. |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 12/01/2023 : 19:56:10
|
riepilogo.. celle acquistate n°65 punzonatrice a punti idem, strisce di nickel,isolatori ..

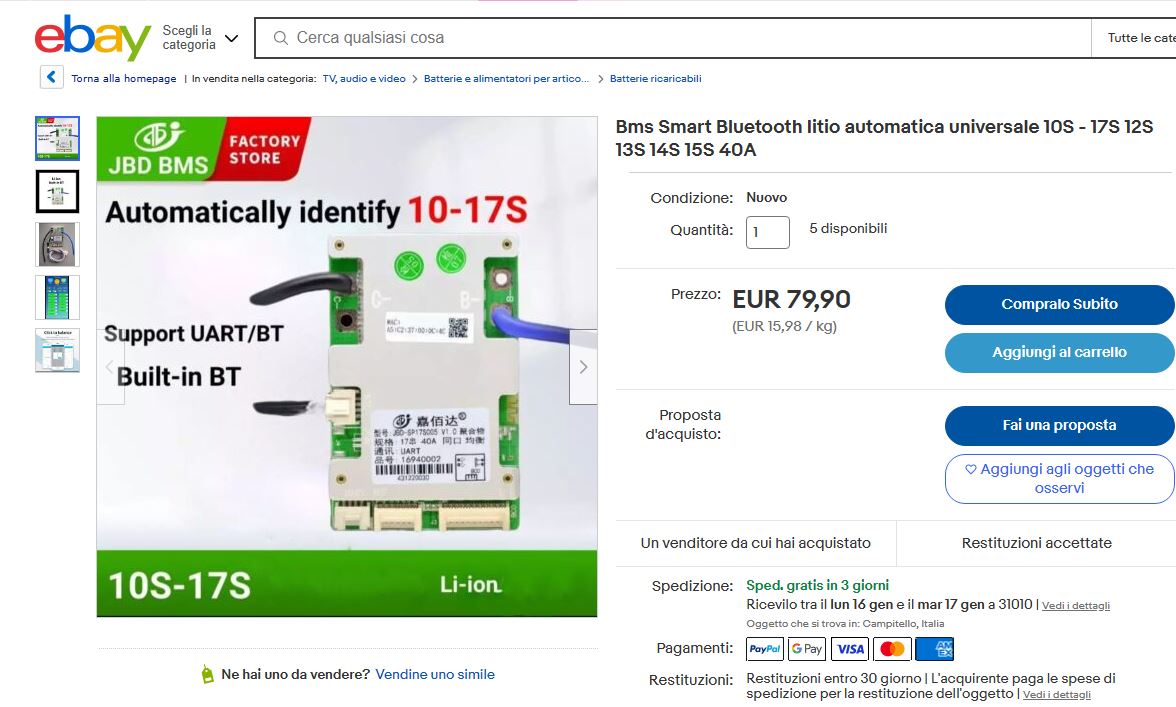

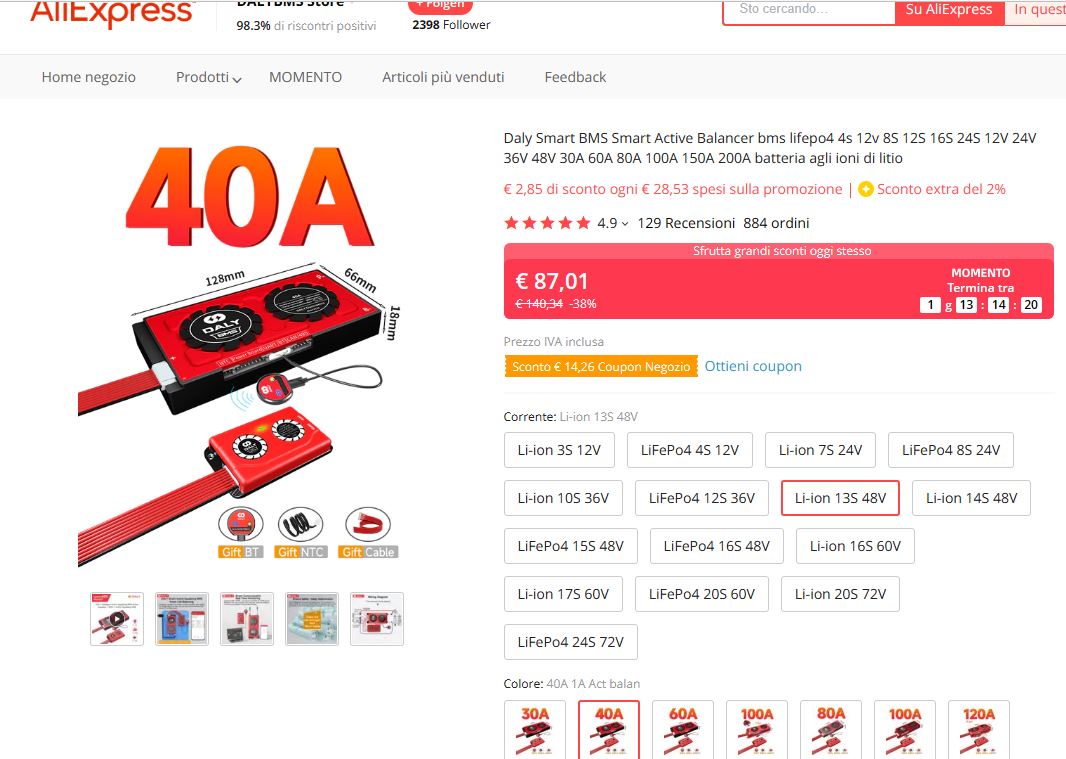

mi manca il bms!! che dite questo può andar bene? "13s 48v. 40A bilan. attivo bt. o questo?
![]()
Immagine:
122,22 KB
Immagine:
127,94 KB |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 24/01/2023 : 21:23:48
|

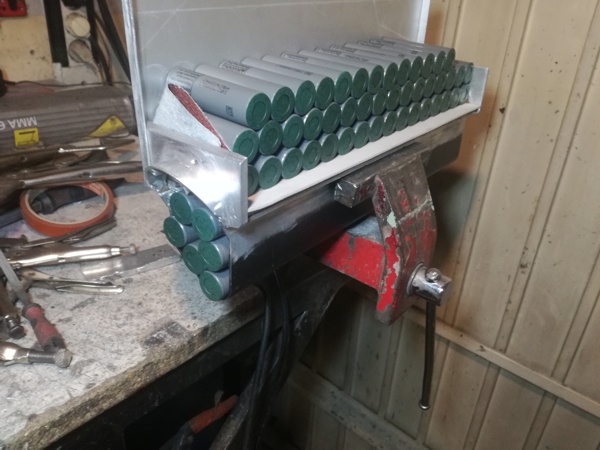

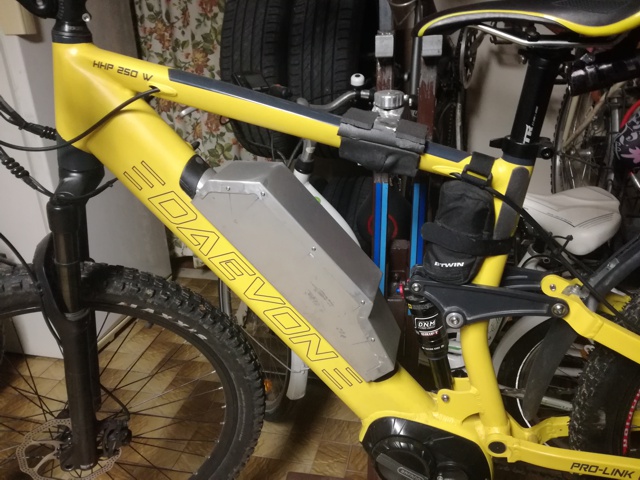

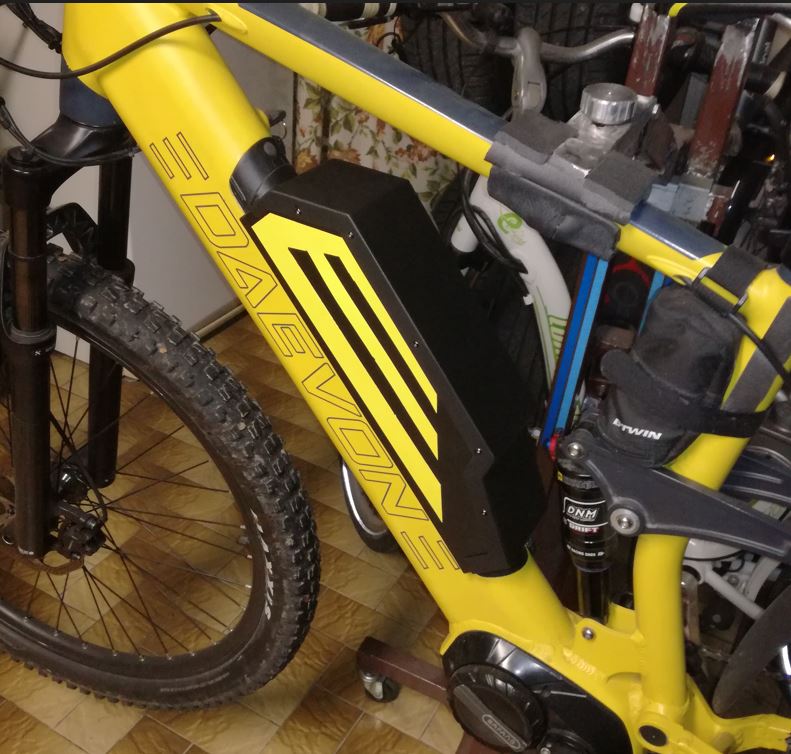

work in progress....piano piano
![]()
Immagine:
102,94 KB
![]()
Immagine:
144,91 KB |
|
|
|
andrea 104KG
Utente Master
Marche
14286 Messaggi |
Inserito il - 25/01/2023 : 09:12:25
|
| Buon lavoro, un deciso aumento di capacità della batteria, più che raddoppia? |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 25/01/2023 : 10:17:44
|

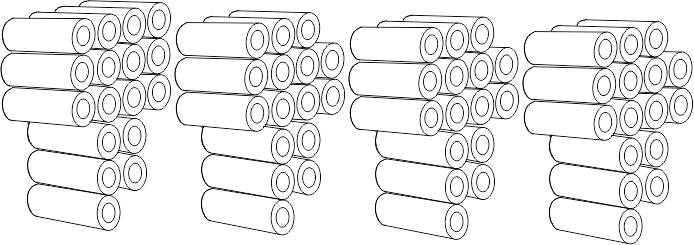

| bè.. 65 celle 21700 per un tot. di 24.5Ah .. adesso mi viene un dubbio basteranno le strisce singole di nickel da 0.15mm? che faccio le raddoppio? |
|
|
|
Barba 49
Utente Master
Toscana
36310 Messaggi |
Inserito il - 25/01/2023 : 10:55:00
|
Lo spessore della lamine in Nichel non ha niente a che fare con la capacità della batteria, dipende SOLAMENTE dalla potenza della centralina che dovrà alimentare!!!
Per motori a norma di legge o poco più va benissimo 0,15mm.  |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 25/01/2023 : 12:19:13
|

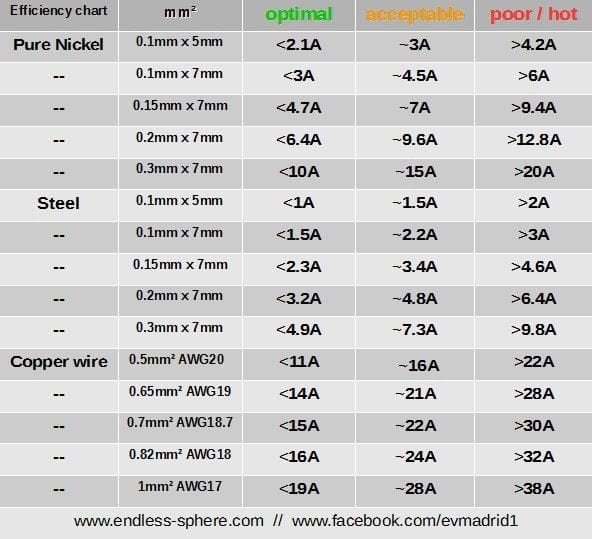

sarò de coccio.. ma se le lamine esigue di spessore e il motore richiede più corrente ,non è che scaldano fino a fare il botto?
![]()
Immagine:
56,95 KB |
Modificato da - burbo in data 25/01/2023 12:49:52 |
|
|
|
andrea 104KG
Utente Master
Marche
14286 Messaggi |
Inserito il - 25/01/2023 : 12:53:12
|
| Di solito si raddoppia ma non il parallelo ma la striscia tra una serie e l'altra. Se poi le strisce sono più di una non c'è bisogno di raddoppiare. |
|
|
|
Barba 49
Utente Master
Toscana
36310 Messaggi |
Inserito il - 25/01/2023 : 13:39:59
|
Non mi sono spiegato bene, alle lamine non interessa minimamente la capacità in Ah della batteria, se su una 36V-10Ah si usano le strisce da 0,15mm lo stesso si può fare con una batteria da 36V-100Ah, non cambia niente!!!
Poi scusami, ma non penserai mica che con una batteria con capacità maggiore il motore assorbirà più corrente??? Se hai una centralina da 15A di picco la corrente che circola nelle lamine sarà sempre quella.
Se invece hai una centralina "esuberante" allora dovrai maggiorare le lamine, ma non perchè hai 24,5Ah, quello non conta niente.  |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 25/01/2023 : 14:35:36
|
@ barba 49 quel che dici è vero . intendevo se, può essere sufficiente lo spessore da 010/015 con il motore che assorbe 1000w .
della batteria originale non sò che lamine hanno messo "non si può vederle" |
|
|
|
Barba 49
Utente Master
Toscana
36310 Messaggi |
Inserito il - 25/01/2023 : 16:51:13
|
Dimmi che centralina hai e ti rispondo con cognizione di causa, ma se la bici è quella della foto non vedo come possa avere 1000W di potenza: Hai una motorizzazione da 48V-250W a norma di legge, quindi avrai una centralina da 15-16A di picco che fanno circa 800-850W quando la batteria è completamente carica (54,6V) per pochi istanti per poi scendere a 700-750W di picco.
Come sai sulle motorizzazioni da 48V circola molta meno corrente rispetto a quelle da 36V di pari potenza, quindi fossi in te non mi preoccuperei molto. Comunque se hai dei dubbi basta che tu raddoppi solo le lamine che collegano in serie i 13 paralleli, solo in queste scorre TUTTA la corrente assorbita dalla centralina, nelle altre ne circola 1/5... |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 25/01/2023 : 20:09:39
|

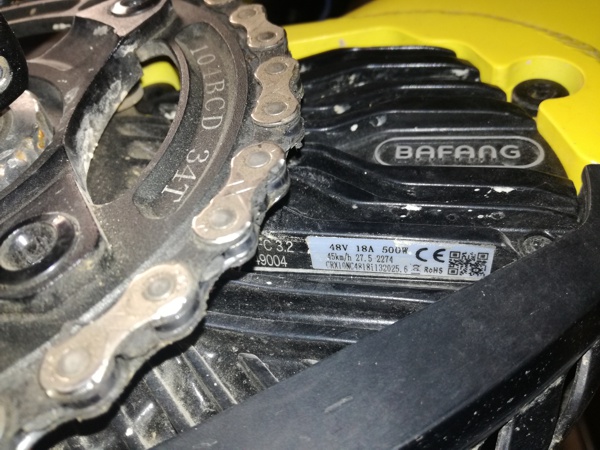

@ barba .. centralina? è tutto dentro il motore bafang m600 il controller è messo a 48v. 500w penso che siano "nominali".
sul display, sotto sforzo in salita viene segnalato il "consumo" arrivare a 1000w ma già quando arriva verso i 600w il motore, per frazione di secondo attacca e stacca .
anche altri fruitori di questo motore si sono lamentati di questa situazione.. può essere che il controller chiede di più alla batteria? però a dir il vero, anche dopo diversi km
fatti in salita sia motore e batteria non scaldano affatto
![]()
Immagine:
132,14 KB |
Modificato da - burbo in data 25/01/2023 20:27:55 |
|
|
|
Barba 49
Utente Master
Toscana
36310 Messaggi |
Inserito il - 25/01/2023 : 20:42:21
|
Allora se è un M600 la scritta sulla tua bici è fasulla!!!
Chiaramente quel motore avendo una centralina da 48V-18A raggiunge tranquillamente i 950W con batteria completamente carica, ma nell'impiego normale non deve mai raggiungere i 1000W perchè 48Vx18A=864W di picco...
Comunque sono sempre e solo 18A che circolano, quindi niente di esagerato, circola più corrente in un motore Bosch legale da 36V, siamo a circa 20-22A di potenza istantanea.
Come già detto se vuoi puoi raddoppiare le strisce di collegamento trai 13 paralleli, le altre vanno più che bene. |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 26/01/2023 : 14:18:58
|
domandona... cerco una presa maschio micro usb da pannello con protezione...esiste?
avrei da portare all'esterno del box batteria il contatto "micro usb" per il bluetooth
altrimenti non lo posso attivare se metto tutto all'interno del box |
|
|
|
customelectricbike
Nuovo Utente
Campania
3 Messaggi |
Inserito il - 02/02/2023 : 19:26:25
|
[quote]burbo ha scritto:
@ banzai.. tutto vero quello che dici , apposta ho acquistato un box vuoto da modificare per poter metterci le celle 21700. sono consapevole che non possono entrarci senza modificarlo, lo posso fare solo facendo questa configurazione " avrei anche un'altra variante.." ma perderei la possibilità di conglobare all'interno il bms mi spieghi la "tua" soluzione? te nè sarei grato. nella foto sotto, viene evidenziato l'ingombro maggiore dato le maggiori dimensioni delle celle.
Immagine:
160,93 KB
Immagine:
93,25 KB
scusate l'intrusione, ma leggendo questo post mi sono incuriosito.
mi permetto di consigliarti che: se non hai gia fatto batterie in precedenza (modelli piu semplici) di desistere ancora, in quanto questo modello è uno dei piu rognosi.
saluti Andrea |
lapierre spicy 327 bbsh 2100wh
mondraker dune 2015 bbs02 750w 920wh "venduta"
mondraker dune 2016 bbs02 500w 900wh "venduta"
giant fastroad bbs01 500wh"venduta"
battery maker
392 57 66 999
|
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 02/02/2023 : 20:00:29
|
@ customelectricbike . no non ho mai fatto batterie, ma se non si comincia.. al limite butto via tutto. comunque io credo che con
attenzione lo si possa fare. versione 13s 5p 65celle 21700. 4 serie impilate "dentro", le altre 9 messe sopra trasversalmente
e sopra bms ed equalizzatore. nella foto già postata, erroneamente sono 6 celle ..impilate ![]()
Immagine:
102,94 KB |
|
|
|
banzai
Utente Medio
Marche
182 Messaggi |
Inserito il - 04/02/2023 : 12:19:32
|
Le celle meglio se le disponi cosi',almeno puoi fare tre collegamenti per i paralleli. Per collegare la parte esterna con quella interna, prima salda un cavo in rame sulle strip, e poi puntale sui due gruppi
Immagine:
2970,78 KB |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 04/02/2023 : 16:02:28
|
@ banzai. non proprio così come hai postato.. la serie superiore di 13 celle è sfalsata e verrebbe così ... + o- avrei due varianti![]()
Immagine:
84,84 KB
![]()
Immagine:
111,64 KB |
Modificato da - burbo in data 04/02/2023 16:19:00 |
|
|
|
banzai
Utente Medio
Marche
182 Messaggi |
Inserito il - 04/02/2023 : 20:12:29
|
| Meglio la seconda |
|
|
|
burbo
Utente Medio
Veneto
119 Messaggi |
Inserito il - 04/02/2023 : 21:09:18
|
la seconda, sarebbe la "prima" opzione .. arrivato il caricabatterie della xtar vc8 plus, cosi con 8 alla volta controllo
se ci sono celle farlocche "non si sà mai" perchè doverla riaprire appena fatta, sarebbe una scocciatura immensa... |
|
|
|
Discussione |
|
]
come collegarle ? "celle 21700 n°65
