| Autore |
 Discussione  |
|
|
Pippopeo2
Nuovo Utente
Veneto
16 Messaggi |
 Inserito il - 15/02/2023 : 10:58:36
|
Ciao a tutti,
Da oggi riprendo in mano un vecchio progetto,
del 2010.
Il motore è un rear 24v 8FUN sensorless del 2010 di Alcedoitalia

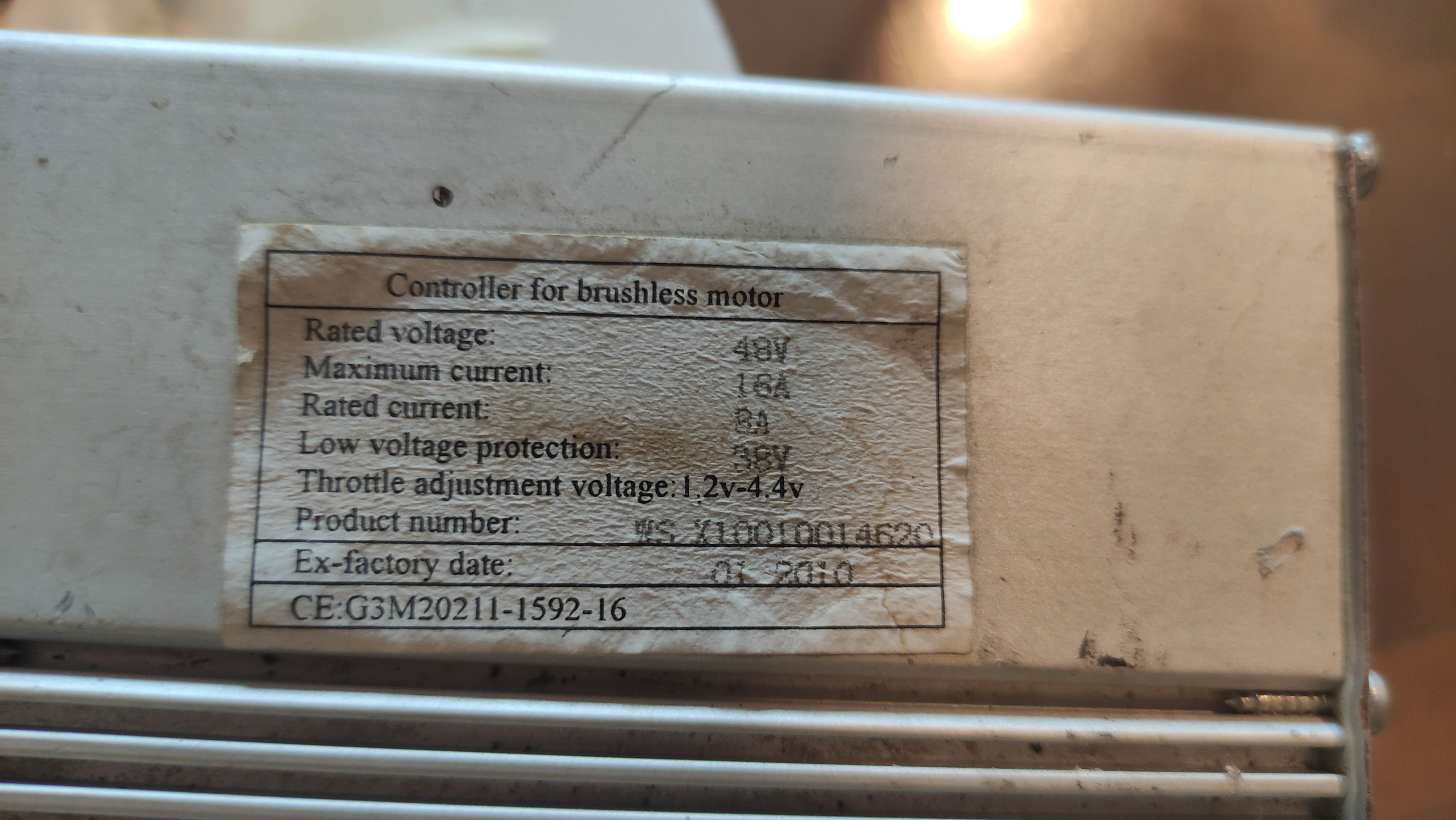

La centralina una sensorless 48v 16A del 2010 di Alcedoitalia
Batteria appena arrivata, una 52v 14s 24ah della Chamrider.

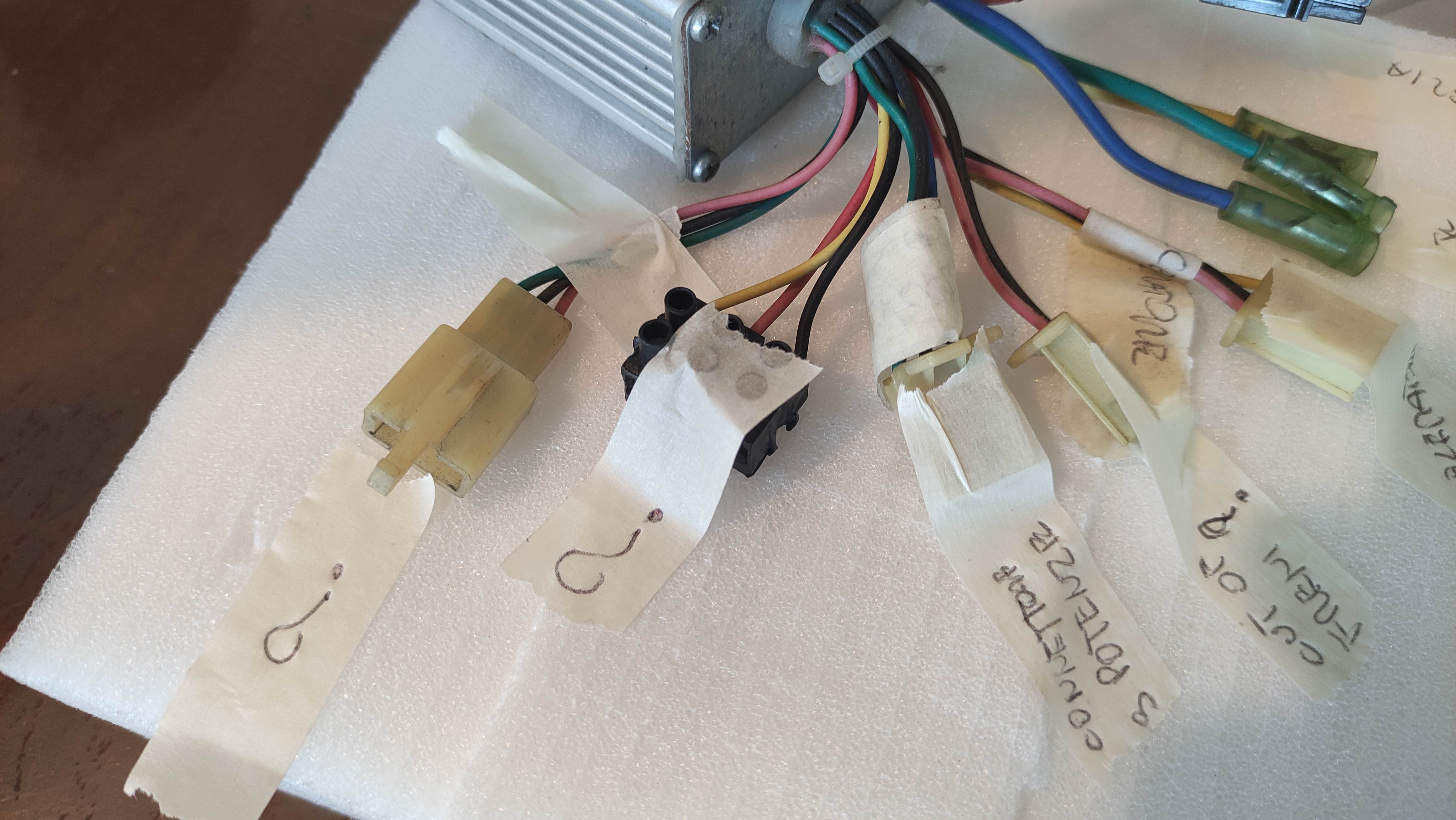

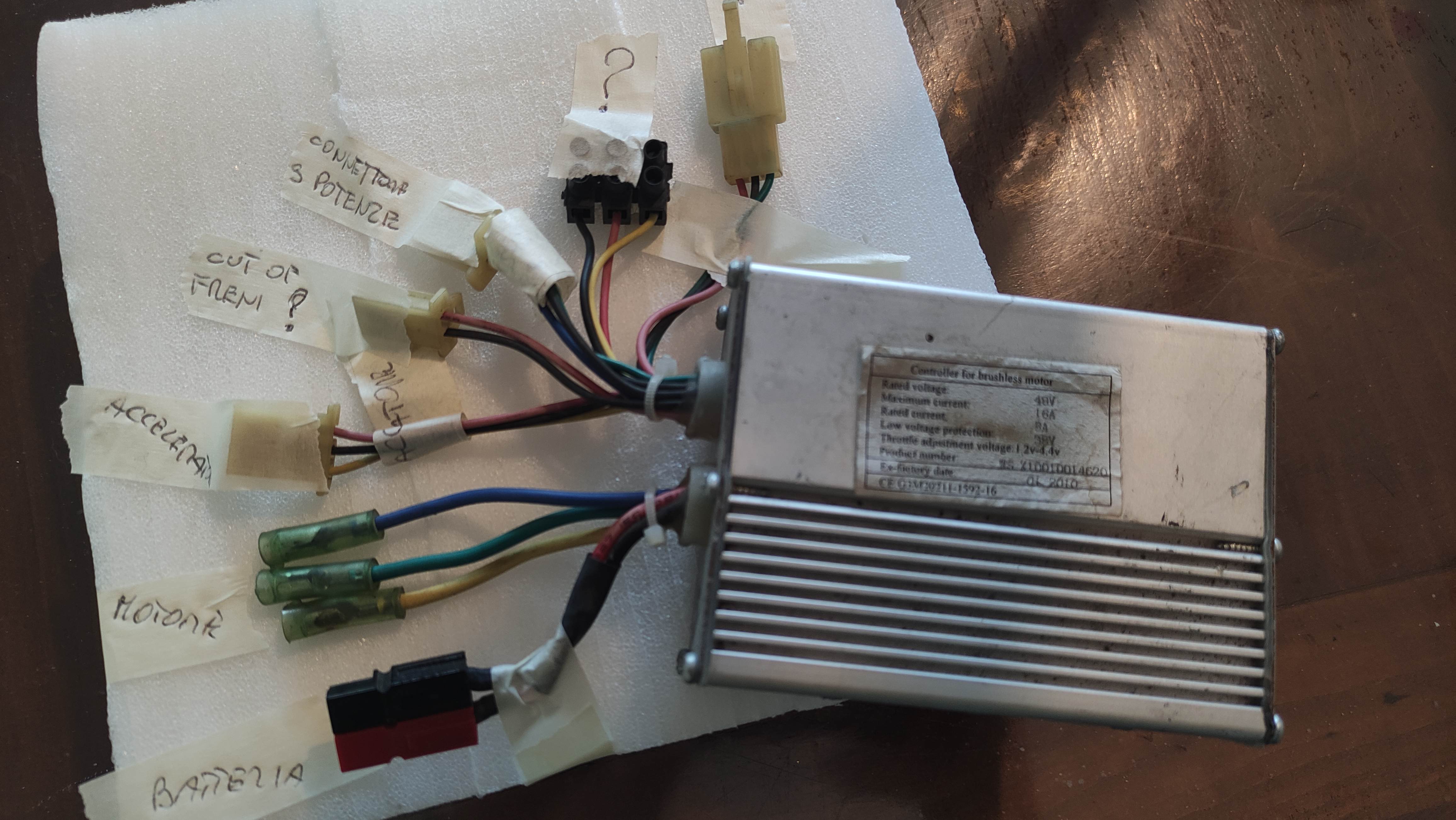

Vi chiedo aiuto perchè sulla centralina non ho identificato tutti i connettori.
Acceleratore e pulsante a 3 Potenze erano ancora collegati (Spero in modo corretto)
ne rimangono 3,
uno quasi sicuramente è quello dei freni
degli altri 2 uno è il pas e l'altro ???
qualcuno se la ricorda?
grazie
|
|
|
Pippopeo2
Nuovo Utente
Veneto
16 Messaggi |
Inserito il - 15/02/2023 : 11:01:33
|
Immagine:
696,53 KB
Immagine:
886,96 KB
Immagine:
901,77 KB
Immagine:
853,24 KB |
 |
|
|
ALXY77
Utente Normale
Toscana
57 Messaggi |
Inserito il - 15/02/2023 : 12:19:13
|
Il conettore bianco dovrebe essere il pas,quell altro potrebe essere or per qualqe tipo de display or per tipo un intreruptore dalla linea ???Spero che ricevi risposte piu buone dalla piu essperti. | Pippopeo2 ha scritto:
Immagine:
696,53 KB
Immagine:
886,96 KB
Immagine:
901,77 KB
Immagine:
853,24 KB
|
|
Alexandru |
|
|
|
MilleMiglia
Utente Master
Liguria
6796 Messaggi |
Inserito il - 15/02/2023 : 12:19:37
|

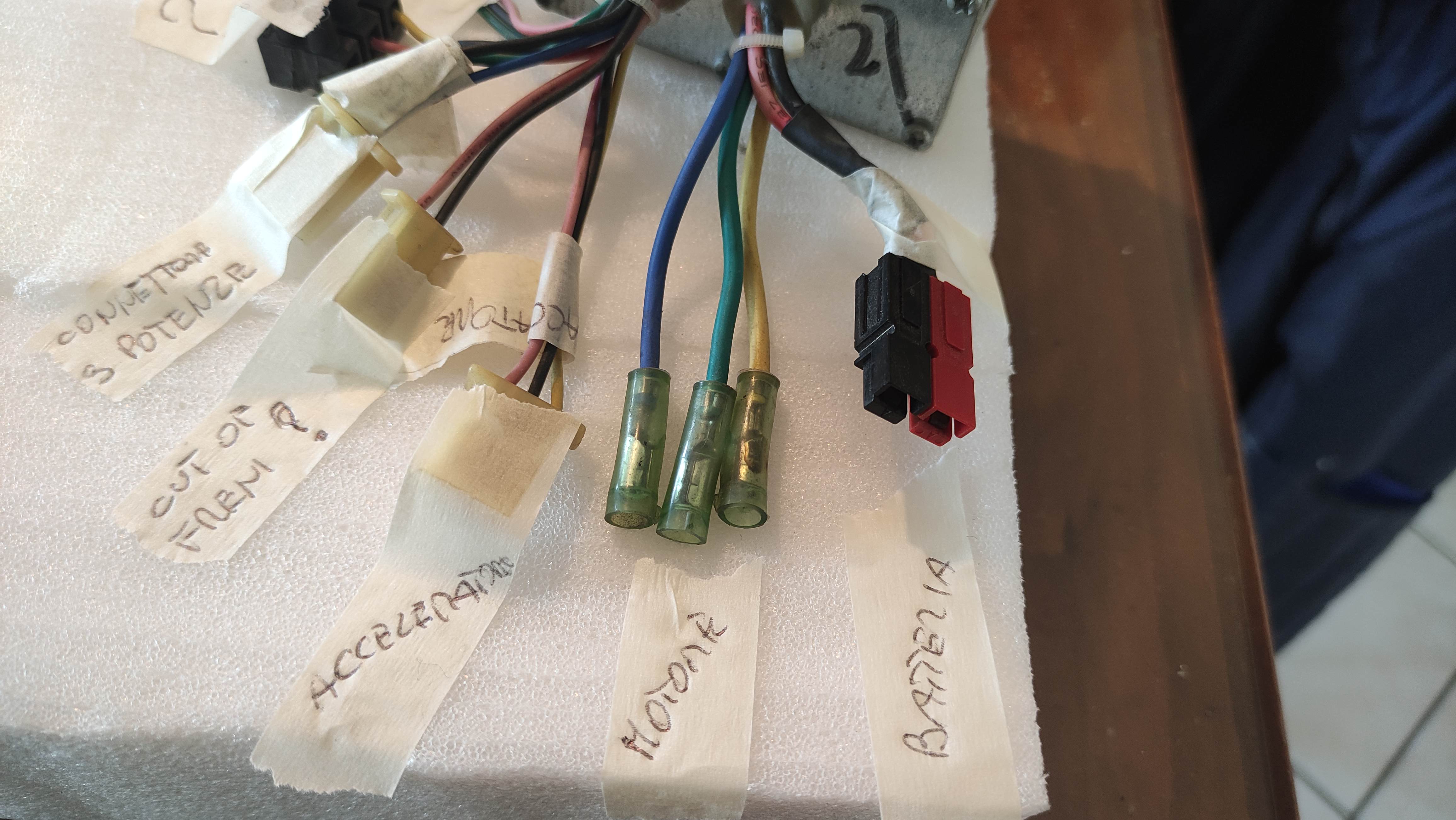

| Ultima foto, in ordine da sinistra verso destra: cut-off, pas, indicatore di carica. |
In Vino Rident Omnia |
|
|
|
Pippopeo2
Nuovo Utente
Veneto
16 Messaggi |
Inserito il - 15/02/2023 : 12:49:52
|
Ciao Millemiglia,
evidentemente sono più arrugginito di quanto pensassi...
per cut-off intendi quello dei freni?
Pas ok
"indicatore di carica " cosa intendi?
A quel connettore c'era attaccato un pulsante a 3 posizioni (1,2,3) per far erogare alla centalina 5A,10A o 16A
Grazie
|
|
|
|
Pippopeo2
Nuovo Utente
Veneto
16 Messaggi |
Inserito il - 15/02/2023 : 12:52:31
|
ALXY77, no, niente display troppo antica per questa modernità
Ma Grazie |
|
|
|
Barba 49
Utente Master
Toscana
36308 Messaggi |
Inserito il - 15/02/2023 : 13:01:01
|
Visto che si tratta di una centralina sensorless non ti consiglio di usarla con l'acceleratore, queste centraline "esitano" molto in avviamento e pertanto si usano con il pas: In questo caso infatti l'assistenza entra in funzione quando la bici è già in movimento e quindi non si avvertono gli "strappi" in partenza...  |
|
|
|
MilleMiglia
Utente Master
Liguria
6796 Messaggi |
Inserito il - 15/02/2023 : 14:28:29
|
| Pippopeo2 ha scritto:
Ciao Millemiglia,
evidentemente sono più arrugginito di quanto pensassi...
per cut-off intendi quello dei freni? ovviamente
Pas ok bene
"indicatore di carica " cosa intendi? che se ci attacchi un voltmetro ti indica i volt delle batteria
A quel connettore c'era attaccato un pulsante a 3 posizioni (1,2,3) per far erogare alla centalina 5A,10A o 16A
NO, io ovviamente mi riferivo ai tre connettori col punto interrogativo da sx a dx
Grazie prego
|
|
In Vino Rident Omnia |
|
|
|
ALXY77
Utente Normale
Toscana
57 Messaggi |
Inserito il - 16/02/2023 : 08:57:50
|
Pensavo a un tipo di display a led,quello che indica il stato della batteria,tipo gli 3 led rossi or verdi e basta. | Pippopeo2 ha scritto:
ALXY77, no, niente display troppo antica per questa modernità
Ma Grazie
|
|
Alexandru |
|
|
|
ALXY77
Utente Normale
Toscana
57 Messaggi |
Inserito il - 16/02/2023 : 09:03:19
|
Penso che puo essere colegatto anche qualqosa di genere
<< https://www.amazon.it/dp/B0B8SNL676?psc=1&ref=ppx_yo2ov_dt_b_product_details >> , con cut-off a chiave e indicatore di voltagio di batteria.Pero e solo un pensiero. | ALXY77 ha scritto:
Pensavo a un tipo di display a led,quello che indica il stato della batteria,tipo gli 3 led rossi or verdi e basta. | Pippopeo2 ha scritto:
ALXY77, no, niente display troppo antica per questa modernità
Ma Grazie
|
|
|
Alexandru |
Modificato da - ALXY77 in data 16/02/2023 09:04:39 |
|
|
|
Pippopeo2
Nuovo Utente
Veneto
16 Messaggi |
Inserito il - 17/02/2023 : 09:03:52
|
Ciao,
ho saldato nuovi connettori per adattarmi alla batteria che ha un XT60 in uscita,
quindi ho connesso
Watt meter
fusibile da 30A
centralina con solo il motore collegato
tutto ok
connesso acceleratore, La ruota gira...
EMOZIONE!!!
funziona pure il connettore a 3 potenze.
Confermo quanto detto da Millemiglia, nel connettore a 2 fili esce la tensione della batteria
per quanto riguarda la connessione del PAS,
i tre fili centralina che vanno al mammut hanno lo stesso colore dei fili del cavo del PAS e qiundi li abbinerò con lo stesso colore (quando lo monterò)
i dubbi mi assalgono con il cut off freni,
ci sono 3 fili centralina ma il filo dei miei freni (wuxing) ne hanno 2.
come li connetto?
|
|
|
|
MilleMiglia
Utente Master
Liguria
6796 Messaggi |
Inserito il - 17/02/2023 : 11:56:43
|
| Non connetti il rosso ma solo gli altri due. A caso. |
In Vino Rident Omnia |
|
|
|
Pippopeo2
Nuovo Utente
Veneto
16 Messaggi |
Inserito il - 18/02/2023 : 00:13:56
|
ok, sarà fatto.
ultima domanda e poi per un po' vi lascio in pace
al connettore a 2 fili con la tensione della batteria,
ci posso attaccare un faro led/clacson/indicatore di carica?
se ne parlava in questa discussione
http://www.jobike.it/forum/topic.asp?TOPIC_ID=46577
|
|
|
|
Barba 49
Utente Master
Toscana
36308 Messaggi |
Inserito il - 18/02/2023 : 07:23:08
|
Certo, basta che siano da 48V...  |
|
|
|
Pippopeo2
Nuovo Utente
Veneto
16 Messaggi |
Inserito il - 18/02/2023 : 13:22:27
|
Ok, l'avevo preso per la dannata lifepo4 16s di ZEV...
È da 48, appena guardato.
Spero funzioni anche quello,
mi ha seguito in due traslochi in attesa di tempi migliori e adesso è arrivato il suo momento.
Intanto procedo con i test sulla batteria per vedere l'effettiva capacità,
Per ora da una veloce prova
Con 5A in posizione 1 fa i
27 kmh
In posizione 3 e 16A fa i 40kmh,
Rispettabilissima
Se tutto è ok passo a una intensa manutenzione della bici
E poi cerco di finirla.
Grazie ancora a tutti per l'aiuto
|
|
|
| |
