Ciao a tutti i jobikers!
Anche questa volta necessito di una mano ed una supervisione sull'elettronica di un circuito che dovrò realizzare
Ho da alimentare 4 carichi a corrente continua con tensioni e correnti diverse e vorrei però realizzare su una basetta un minicircuito, tanto per intenderci, in grado di alimentarle tutte con un'unica alimentazione esterna tale da darmi le 4 uscite per i 4 carichi richiesti.
per le 4 alimentazioni richieste:
1)12 V con una corrente di 0.32 A
2)5 V con una corrente di 0.5 A
3)5 V con una corrente di 2 A
4)2 V con una corrente di 0.36 A
ora, ipotizzato un alimentatore da 12V a 0,9 A (il primo trasformatore che mi è capitato sotto mano), posso mettergli in serie il primo carico ed alimentarlo con successo, avendo poi 0.58A restanti... di qui la domanda: come realizzo poi le alimentazioni successive a tensioni diverse?
dalla brutale legge di ohm, potrei rappresentare i carichi richiesti con 4 resistenze dividendo la tensione per la corrente di alimentazione richiesta;
1)37.5 ohm
2)10 ohm
3)2.5 ohm
4)5.556 ohm
Sono sempre stato abituato a calcolare carichi di circuiti già scritti mentre mi risulta difficile ora farmene uno per me con queste maledette 4 richieste... mi date una mano? non vorrei bruciare tutto!
ps.: c'è mica una soluzione più complessa che mi sfugge? magari l'utilizzo di qualche integrato in grado di fare tutto questo?
|
Jobiker on: -Merc Folding Bike- from 01/11/09: qui!
Also @ beppe_hod - Concluso nel mercatino felicemente con: ik8jqk; alexbike; federjago;Filo |
|
|
Hod
Utente Medio
Campania
394 Messaggi |

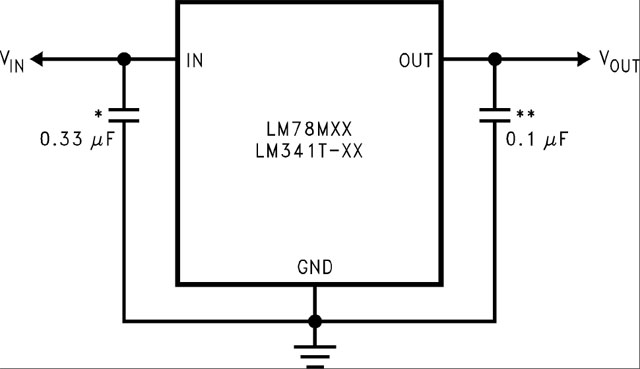

Inserito il - 18/04/2010 : 20:21:56
|
correggetemi sempre se mi sbaglio
a quanto ho potuto fare ignominosamente al volo con gimp... |
Jobiker on: -Merc Folding Bike- from 01/11/09: qui!
Also @ beppe_hod - Concluso nel mercatino felicemente con: ik8jqk; alexbike; federjago;Filo |
 |
|
|
JamesTKirk74
Utente Attivo
Lombardia
855 Messaggi |
Inserito il - 18/04/2010 : 20:49:16
|
no Hod sei fuori strada.
Prendi integrati 7805 per avere i 5 volts,
gli attacchi solo la tensione in ingresso a 12 V una alettina e trovi i 5 volts in uscita.
Per i 2 volts magari basta uno zener, o un integrato LM317 collegato come tensione variabil (2 resistenze).
In rete ci sono mille schemi, ora guardo se trovo qualcosa.
Con 5 euro fai tutto |
|
|
|
JamesTKirk74
Utente Attivo
Lombardia
855 Messaggi |
|
|
necknecks
Moderatore
Campania
1417 Messaggi |
Inserito il - 19/04/2010 : 08:03:02
|
Ciao Hod
Che tipo ti utilizzazione ha questo alimentatore multiplo? Le tensioni che riporti sono quelle tipiche degli alimentatori da computer.
Se non ti è necessaria un'uscita superfiltrata forse potresti utilizzare un vecchio pezzo smontato... |
_________________________________
Know your machine...
Enjoy Racing (Dennj LiIon 7s15p) 07/07 - HopTown Electra Glide 12/10 - Helkama e2800 04/08 |
|
|
|
leo66
Utente Attivo
Lombardia
674 Messaggi |
Inserito il - 19/04/2010 : 09:04:46
|
| Considerando le correnti totali che ti servono l'alimentatore di partenza mi pare insufficiente. Un buon punto di partenza potrebbe essere un trasformatore da 12V e almeno 40VA e una serie di stabilizzatori in uscita, come consigliato da James. Considerà però che a tirare fuori 2.5A da un 7805 alimentato a 12V vuol dire buttare via un bel pò di potenza sotto forma di calore e quindi utilizzare una generosa aletta di raffreddamento (si parla di una quindicina di W!). Forse è meglio cercare in rete un buon switching da 3A, oppure comprarlo già fatto su RS o simili. |
-Kastle Vision800 - Bafang 24V 250W SWXH rear da alcedoitalia + batteria LiIon dennj 36V 12Ah da Giugno 2010 1500Km
(Pb 24V 9Ah 2500Km)
-Giant Trance 2006 |
|
|
|
imayoda
Utente Master
Emilia Romagna
2826 Messaggi |
Inserito il - 19/04/2010 : 10:36:20
|
i 7805 non riescono a dare più di 1,5A costanti... 2A li erogano ma per brevi tempi, poi interviene il limitatore termico (se compreso nel package)
Mi sa che fai prima a pilotare un transistorino col regolatore di tensione  |
|
|
|
necknecks
Moderatore
Campania
1417 Messaggi |
Inserito il - 19/04/2010 : 10:42:42
|
Leo ha detto, solo in parte, quello che pensavo.
2A con 7 volt di caduta sono tanti, con i regolatori stabilizzati "standard" non è cosa.
(E' davvero possibile tirar fuori 2A da un 7805 alimentato a 12V??? Sicuro sicuro? Dai...)
Dammi retta, non spendere soldi. Un vecchio desktop da cannibalizzare è a portata di tutti. un ATX ti da 12V e 5V con tutta la corrente che vuoi...
Se i 3,3V sono troppi per la tua utenza da 2V, si può pensare di ridurla un pò. (Bastano uno-due diodi al silicio in polarizzazione diretta; ogni diodo fa cadere la tensione di 0,7V). |
_________________________________
Know your machine...
Enjoy Racing (Dennj LiIon 7s15p) 07/07 - HopTown Electra Glide 12/10 - Helkama e2800 04/08 |
|
|
|
leo66
Utente Attivo
Lombardia
674 Messaggi |
Inserito il - 19/04/2010 : 10:54:53
|
Ok, io parlavo in termini generali, 2,5A diretti non li puoi tirare fuori da un 7805 in case plastico (anni fa esistevano quelli metallici tipo transistor di potenza, oggi non so....), a meno che non usi un circuito con transistor esterno. Era chiaramente per sconsigliare quel tipo di soluzione.
L'idea dell'alimentatore ATX non è male, resta solo da verificare se è richiesta una corrente minima in uscita, ma con 2.5A non dovrebbero esserci problemi. E' una soluzione che ho usato anch'io per fare delle prove in laboratorio, bisogna solo trovare i due fili da cortocircuitare per abilitare l'accensione dell'alimentatore (per intenderci quelli che sul PC fanno capo al pulsante di ON/OFF).
Quando passo dal laboratorio controllo quali sono. |
-Kastle Vision800 - Bafang 24V 250W SWXH rear da alcedoitalia + batteria LiIon dennj 36V 12Ah da Giugno 2010 1500Km
(Pb 24V 9Ah 2500Km)
-Giant Trance 2006 |
|
|
|
Hod
Utente Medio
Campania
394 Messaggi |
Inserito il - 19/04/2010 : 18:30:51
|
Grazie James e grazie a tutti voi ragazzi,
Commosso per la vostra sollecitudine e assistenza;
I carichi sono calcolati per delle periferiche da integrare in una base raffreddante, quindi in sunto
- 2 ventole schyte slim; (x2) 12V 0.16A
- 2 mini casse trust, "Portable Notebook Speakers - Pink"
che traggono l'alimentazione dalla porta usb del pc, quindi deduco un 5V 500mA
- 1 sdoppiatore di porte trust alimentato sempre indipendentemente, 5v 2A
- 20 led in parallelo ad alta luminosità (x20) 2V, 15-18mA (carichi considerati per il singolo led)
In effetti il problema della schedina di alimentazione è proprio l'ingombro che deve essere “minimo”, intendendo minimo il più minimo che c'è (perdonatemi l'italiota, ma lo si fa per rendere il concetto);
un atx non ce lo vedo proprio ;)
che ne dite voi se, giusto per continuare nella proposta di james, considerassi l'alimentazione risolta in questo modo:
2)5 V con una corrente di 0.5 A (qui) Risolto con l'utilizzo di uno
3)5 V con una corrente di 2 A (qui) Stesso del caso precedente, utilizzandone 2 in parallelo per avere una corrente di 2A
4)2 V con una corrente di 0.36 A (qui) Risolto con l'utilizzo di uno
Pareri?
e per l'alimentazione esterna? Prenderei un trasformatore da 12V ma a quanti ampere? |
Jobiker on: -Merc Folding Bike- from 01/11/09: qui!
Also @ beppe_hod - Concluso nel mercatino felicemente con: ik8jqk; alexbike; federjago;Filo |
|
|
|
imayoda
Utente Master
Emilia Romagna
2826 Messaggi |
Inserito il - 19/04/2010 : 19:25:16
|
| no no.. in parallelo non è eticamente fattibile |
|
|
|
Hod
Utente Medio
Campania
394 Messaggi |
Inserito il - 19/04/2010 : 19:53:41
|
perdona la mia ignoranza... eticamente??  |
Jobiker on: -Merc Folding Bike- from 01/11/09: qui!
Also @ beppe_hod - Concluso nel mercatino felicemente con: ik8jqk; alexbike; federjago;Filo |
|
|
|
JamesTKirk74
Utente Attivo
Lombardia
855 Messaggi |
Inserito il - 19/04/2010 : 20:06:47
|
al punto 3)
se metti una bella aletta li regge 2 A, scaldera' parecchio, quindi rendera' poco ma 2 A te li da' |
|
|
|
Hod
Utente Medio
Campania
394 Messaggi |
Inserito il - 19/04/2010 : 20:11:44
|
perdonami ancora james, ma al punto 3, ti riferisci al caso in cui ne utilizzi solo uno di quei alimentatori prerealizzati dal tizio ebaystico oppure due?
L'idea di utilizzarne 2 mi è venuta assumendoli all'esempio scolastico delle batterie messe in parallelo, nell'ipotesi di non farli sforzare ulteriormente. |
Jobiker on: -Merc Folding Bike- from 01/11/09: qui!
Also @ beppe_hod - Concluso nel mercatino felicemente con: ik8jqk; alexbike; federjago;Filo |
|
|
|
JamesTKirk74
Utente Attivo
Lombardia
855 Messaggi |
Inserito il - 19/04/2010 : 20:50:08
|
si, hai ragione ho risposto di fretta non sono stato chiaro.
Anziche' 2 in parallelo ne userei uno solo con una bella aletta.
Diciamo che per quello che costa magari comprane subito 2 e fai prima la prova con uno solo
Buon lavoro! |
|
|
|
imayoda
Utente Master
Emilia Romagna
2826 Messaggi |
Inserito il - 19/04/2010 : 23:04:38
|
il mio insegnante vi avrebbe bocciati per solo aver pensato ad un circuito parallelo così..
|
|
|
|
necknecks
Moderatore
Campania
1417 Messaggi |
Inserito il - 20/04/2010 : 07:37:05
|
Ma che sia una bella, bella aletta. Raffreddata con azoto liquido. (No, scherzo... Neanche con l'azoto potrebbe funzionare)
Il fatto che il datasheet dica che la corrente "di picco" è 2,2A non significa proprio che li si possa ottenere nelle nostre condizioni. Ci sono altri parametri in gioco, come la produzione di calore per watt dissipato (troppo alta) e la capacità di smaltimento del sistema Giunzione - Contenitore - Aletta - Ambiente (troppo bassa). E' un sistema che termicamente non può essere messo in equilibrio.
Se vuoi provare chiedere ad un 7805 2 ampere e passa non posso fermarti, accomodati pure. Ma è una cosa piu' che improbabile. L'unica cosa non completamente negativa di un esperimento come questo è che il circuitino di ebay costa veramente niente. Se ti basta....
Sul parallelo di due alimentatori non saprei dire.
Ma perchè non fai come farebbe un qualsiasi elettronico per bene? Usa l'alimentatorino di ebay per pilotare uno o piu' transistor di potenza.
Una breve ricerca sulla rete e trovi soluzioni già sperimentate...
|
_________________________________
Know your machine...
Enjoy Racing (Dennj LiIon 7s15p) 07/07 - HopTown Electra Glide 12/10 - Helkama e2800 04/08 |
|
|
|
imayoda
Utente Master
Emilia Romagna
2826 Messaggi |
|
|
Hod
Utente Medio
Campania
394 Messaggi |
Inserito il - 20/04/2010 : 17:28:08
|
| imayoda ha scritto:
il mio insegnante vi avrebbe bocciati per solo aver pensato ad un circuito parallelo così..
|
hihihi... infatti le domande le sto facendo proprio in punta di piedi... piano piano piano
però perdonami, perchè non posso utilizzare due alimentatori e farli lavorare in parallelo allo stesso voltaggio facendogli erogare 1 A ciascuno per fornire nel totale 2 A a 5V?
|
