 Inserito il - 13/01/2021 : 12:34:11
|
Devo raggiare un BPM2 48V/500W per un amico con cerchio 26(559 19) di diametro interno 530mm con questo calcolatore
https://ebikes.ca/tools/spoke-calc.html?hub=B_BPM&pair=false&rim=cust_dia559_e530_lo1_ro1_w19
mi risultano raggi 187/187,8 li sto cercando da 2,5mm e ho trovato solo 185 o 190
... vorrei fare anche una controprova con il calcolatore Sapim
e mi è venuto un dubbio, dove la misuro la battuta del mozzo sul motore?...con motore senza spessori dove l'asse si inspessisce? oppure devo considerare anche le rondelle ed i fermi che vanno a bloccare il motore sulle asole del telaio?
...qualche link per trovare i raggi 2,5mm?
|
|
|
Barba 49
Utente Master
Toscana
36200 Messaggi |
Inserito il - 13/01/2021 : 13:09:20
|
La larghezza complessiva del motore serve al calcolatore per trovare la giusta scampanatura, ed è sempre 135mm totali e anche le misure parziali le devi sempre prendere dall'interno dei forcellini della bici, perchè è su questa che dovrai poi montare la ruota...
Come sai il BPM si raggia ad un solo incrocio, pena i nipples che escono talmente storti dai fori del cerchio da creare continui assestamenti del materiale con continui ripristini della tensione dei raggi.  |
 |
|
|
maxdef
Utente Medio
Lazio
179 Messaggi |
Inserito il - 13/01/2021 : 17:16:14
|
| Barba 49 ha scritto:
anche le misure parziali le devi sempre prendere dall'interno dei forcellini della bici, perchè è su questa che dovrai poi montare la ruota...
|
...ma sai che non ti ho mica capito ...mi stai dicendo di montare il motore sul telaio con i vari spessori ecc e poi prendere i riferimenti sulla battuta dei forcellini? |
|
|
|
Barba 49
Utente Master
Toscana
36200 Messaggi |
Inserito il - 13/01/2021 : 18:59:47
|
| Scusami, Sapim ti chiede "lunghezza totale del mozzo", tu cosa ci scrivi??? Ovviamente 135mm, che infatti nelle normali biciclette è la distanza tra l'interno dei forcellini, o se preferisci la larghezza del motore compresi spessori e pacco pignoni!!! |
|
|
|
maxdef
Utente Medio
Lazio
179 Messaggi |
Inserito il - 14/01/2021 : 11:07:13
|
...non ci sto capendo più nulla, con il sapim mi escono raggi 193,5/191,5 troppo differenti dall'altro calcolatore, 187,9/187...chi ha ragione adesso?!
montando pacco pignoni 8v e disco ho dovuto spessorare tanto da arrivare a circa 143mm di battuta interno forcellini, quindi avrei i parziali 37mm a sx e 57mm a dx... |
|
|
|
maxdef
Utente Medio
Lazio
179 Messaggi |
Inserito il - 15/01/2021 : 09:03:34
|

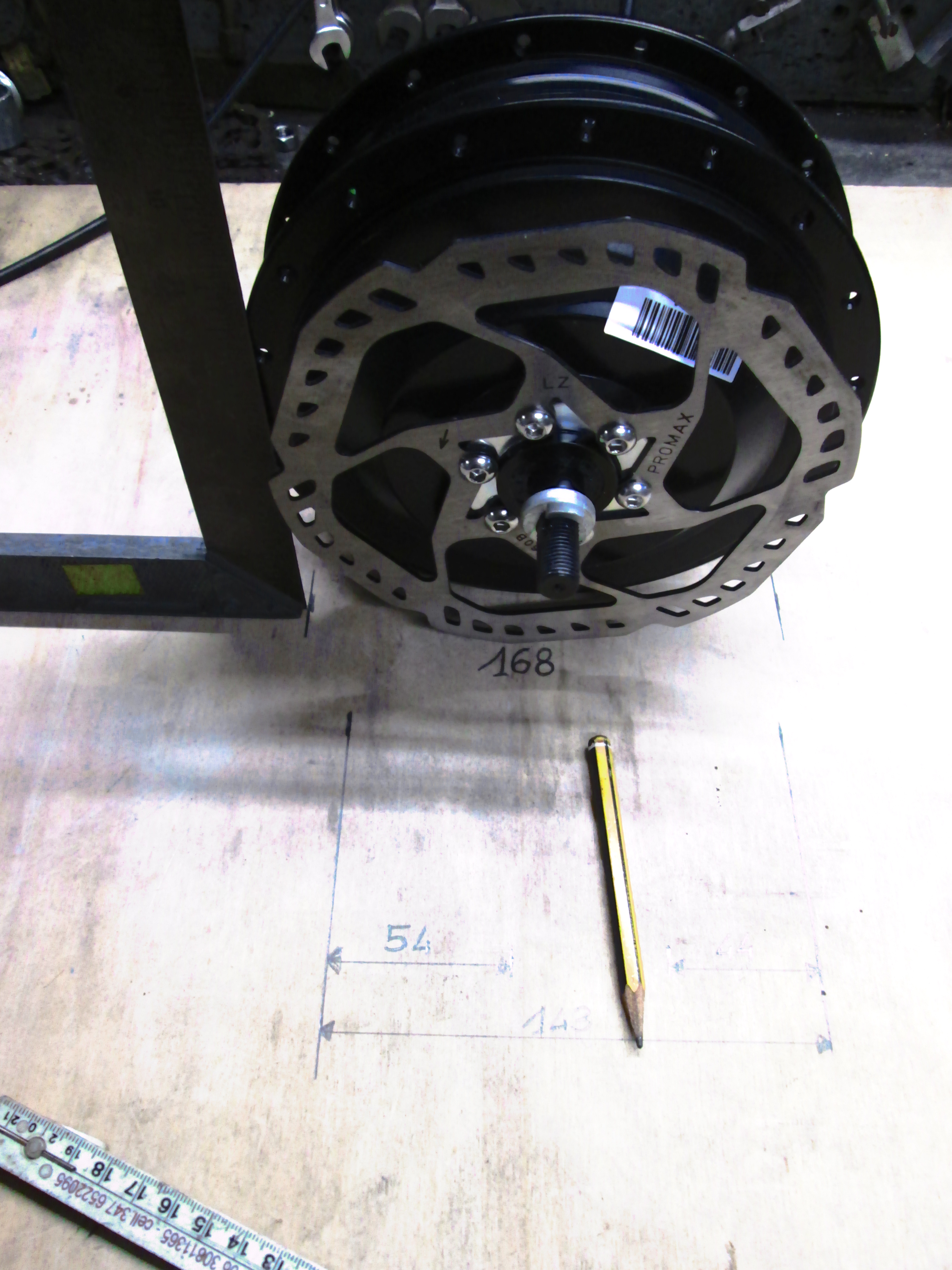

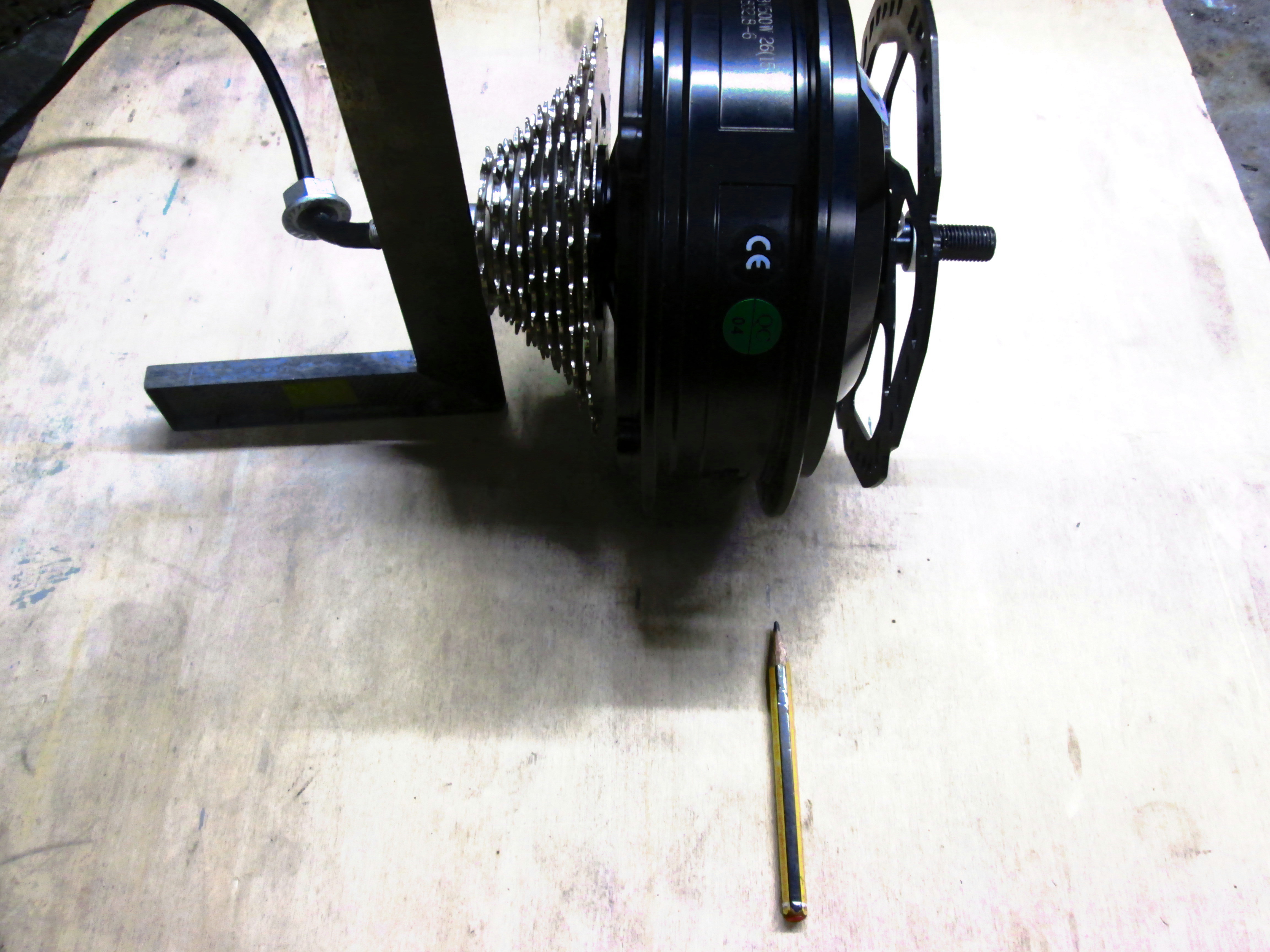

...ho rifatto le misure riportandole su un piano, la battuta con gli spessori in ordine di marcia(143), i parziali dx(54) e sx(44) e la flangia(168), mi sembrano abbastanza accurate, con diametro 530 spessore 3,5 incrocio in 1° mi viene 193,5 sx e 192,5 dx...la differenza c'è sempre
Immagine:
1854,24 KB
Immagine:
2254,72 KB
...i raggi da 2,5mm li ho trovati 185/190/195/ sia cromati che zincati a circa 1,00 cad |
Modificato da - maxdef in data 15/01/2021 09:27:51 |
|
|
|
Barba 49
Utente Master
Toscana
36200 Messaggi |
Inserito il - 15/01/2021 : 12:26:35
|
Io ho sempre usato il Sapim e mi sono trovato bene...  |
|
|
|
maxdef
Utente Medio
Lazio
179 Messaggi |
Inserito il - 15/01/2021 : 12:38:15
|
| Barba 49 ha scritto:
Io ho sempre usato il Sapim e mi sono trovato bene...
|
tu che faresti 190 a dx e 195 a sx o 195 tutto? |
|
|
|
Barba 49
Utente Master
Toscana
36200 Messaggi |
Inserito il - 15/01/2021 : 13:28:49
|
| Farei 195 tutto, se i raggi alla fine sono troppo corti rimane una parte della filettatura "a vista" e non è un bel guardare!!! |
|
|
|
ronco
Utente Attivo
Emilia Romagna
542 Messaggi |
Inserito il - 15/01/2021 : 13:34:04
|
e-spoke.com e te li fanno alla misura che vuoi. ti arrivano con i nippli. puoi scegliere da 2 o 2,3mm neri o argebto.
| Messaggio di maxdef
Devo raggiare un BPM2 48V/500W per un amico con cerchio 26(559 19) di diametro interno 530mm con questo calcolatore
https://ebikes.ca/tools/spoke-calc.html?hub=B_BPM&pair=false&rim=cust_dia559_e530_lo1_ro1_w19
mi risultano raggi 187/187,8 li sto cercando da 2,5mm e ho trovato solo 185 o 190
... vorrei fare anche una controprova con il calcolatore Sapim
e mi è venuto un dubbio, dove la misuro la battuta del mozzo sul motore?...con motore senza spessori dove l'asse si inspessisce? oppure devo considerare anche le rondelle ed i fermi che vanno a bloccare il motore sulle asole del telaio?
...qualche link per trovare i raggi 2,5mm?
|
|
|
|
|
maxdef
Utente Medio
Lazio
179 Messaggi |
Inserito il - 15/01/2021 : 13:55:33
|
| ronco ha scritto:
e-spoke.com e te li fanno alla misura che vuoi.
|
 mi puoi girare il link? |
|
|
|
maxdef
Utente Medio
Lazio
179 Messaggi |
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 15/01/2021 : 17:43:34
|
Sul sito scrivono che non sono disponibili.
|
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
|
|
Barba 49
Utente Master
Toscana
36200 Messaggi |
Inserito il - 15/01/2021 : 18:44:33
|
Non si possono montare raggi da 3mm, non passano dai fori delle flange del motore e per di più hanno i nipples talmente grandi che non passano dai fori del cerchio...  |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 15/01/2021 : 19:16:19
|
Peccato, sembrano più resistenti.
Ma non si possono allargare i fori?
Sono solo 0.5mm
|
|
|
|
Barba 49
Utente Master
Toscana
36200 Messaggi |
Inserito il - 15/01/2021 : 19:41:40
|
| Se allarghi i fori sul motore e poi monti dei raggi talmente rigidi da esssere indeformabili ecco che si rompe la flangia del motore, e sul cerchio perdi gli "anellini" in acciaio che rivestono normalmente i bordi dei fori... Poi sinceramente non sono mai riuscito a rompere i raggi da 2,3mm delle mie bici, forse perchè li controllo MOLTO frequentemente e ne riprendo la giusta tensione. |
|
|
|
maxdef
Utente Medio
Lazio
179 Messaggi |
|
|
maxdef
Utente Medio
Lazio
179 Messaggi |
Inserito il - 24/01/2021 : 18:44:08
|
Raggiatura fatta, i raggi da 190mm sono andati bene, però... allargare 36 fori con la lima mai più!  |
|
|
|
