 Inserito il - 21/03/2008 : 12:17:21
|
Inserisco il circuito elettrico della Giant twist 2.1 perchè credo possa essere utile soprattutto se poi ognuno di noi riuscisce ad inserire il proprio.
Così potremo valutarne le differenze e in ogni caso chi ne avesse bisogno può dare un'occhiata.
Immagine:
76,13 KB
|
Giant twist 2.1
Ex cinesona ora cinesetta |
|
|
outside1
Utente Senior
Lombardia
1403 Messaggi |
Inserito il - 21/03/2008 : 12:26:24
|
| bravissimo Cosmos, ottimo lavoro! |
 |
|
|
cosmos
Utente Attivo
Piemonte
672 Messaggi |
Inserito il - 21/03/2008 : 15:02:30
|
Mi permetto di inserire lo schema dell'aprilia enjoy che aveva postato Giampiero.
Immagine:
96,48 KB |
Giant twist 2.1
Ex cinesona ora cinesetta |
|
|
|
cosmos
Utente Attivo
Piemonte
672 Messaggi |
Inserito il - 21/03/2008 : 15:37:33
|

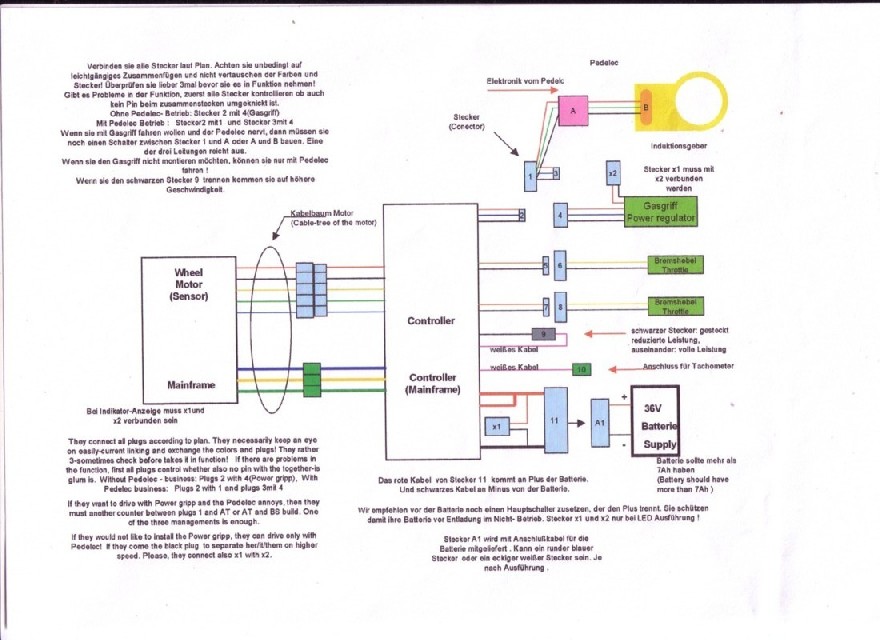

Questo lo ha postato Matteo59, è lo schema di un kit con motore brushless 36v 250w .
Immagine:
110,17 KB |
Giant twist 2.1
Ex cinesona ora cinesetta |
|
|
|
elle
Utente Master
fondatore
17605 Messaggi |
Inserito il - 21/03/2008 : 16:14:53
|
cosmos stai facendo un lavoro utilissimo - grazie  |
l.
giant lafree, 2006 - brompton M3L, 2007 - flyer T8, 2008 - xootr swift, 2009 - specialized tricross, 2012 - tag egolite, 2014 |
|
|
|
pixbuster
Amministratore
fondatore
Veneto
12350 Messaggi |
Inserito il - 21/03/2008 : 16:56:51
|
| Bravo Cosmos !!! |
Pix su Frisbee Atlas, su pieghevole 20" Kawasaki con kit Bafang centrale e su Cargo muscolare "artigianale"
|
|
|
|
cosmos
Utente Attivo
Piemonte
672 Messaggi |
Inserito il - 21/03/2008 : 18:50:46
|
Grazie dei complimenti, io invito chiunque avesse uno schema elettrico a non esitare di inserirlo, vanno bene anche fatti con carta e penna purchè attendibili.
|
Giant twist 2.1
Ex cinesona ora cinesetta |
|
|
|
Linuxianox
Utente Medio
456 Messaggi |
Inserito il - 21/03/2008 : 19:48:27
|

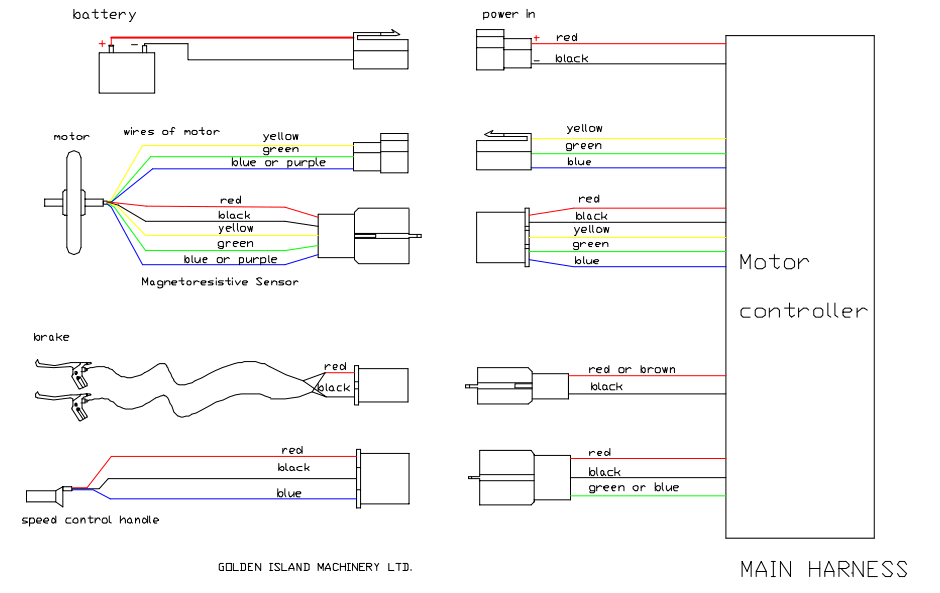

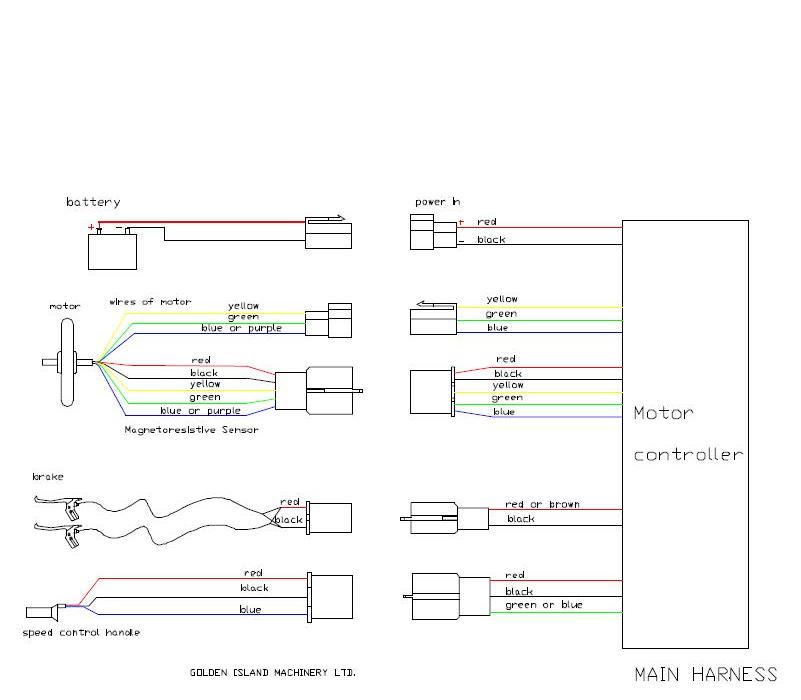

Posto i collegamenti per il controller del kit Golden Motor che volevo precedentemente acquistare e invece poi ho preso il Crystalyte:
Immagine:
67,65 KB
Questo invece è il link ad endless-sphere dove si parla dell'elettronica del controller del kit Crystalyte. Richiede un pò di conoscenze di elettronica. Lo posto per gli smanettoni
http://endless-sphere.com/forums/viewtopic.php?t=764&start=0&postdays=0&postorder=asc&highlight= |
AntonioMan City Bike Esperia 28" modded with Crystalyte kit 408 powered by Cammy_CC 48V/20Ah LiFePo4 (850km crossed with 4 x SLA 12V/7Ah now totally dead!) |
|
|
|
cosmos
Utente Attivo
Piemonte
672 Messaggi |
Inserito il - 09/04/2008 : 00:12:19
|

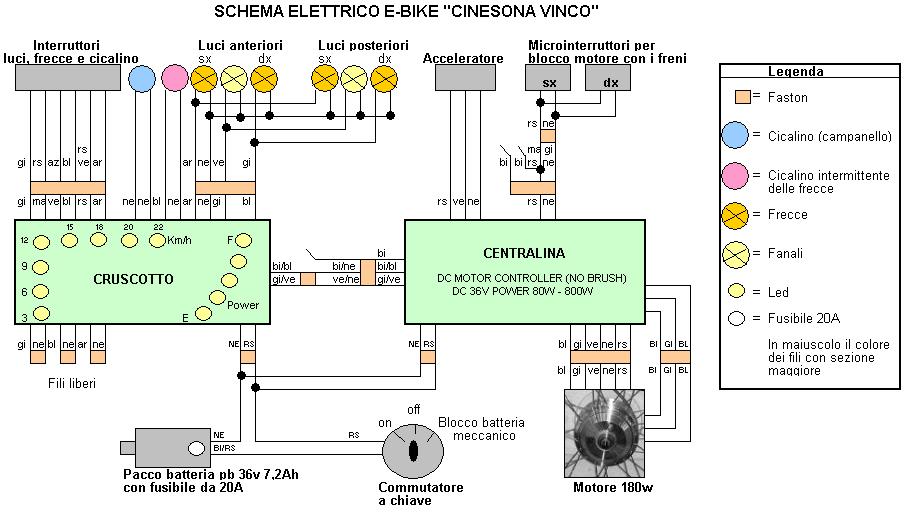

Dopo averla completamente aperta e perlustrata nel dettaglio, aggiungo lo schema elettrico della mia bici elettrica "Cinesona Vinco", chissà che non possa essere utile considerando quante ne girano anche qui sul forum.
Immagine:
85,31 KB |
Giant twist 2.1
Ex cinesona ora cinesetta |
|
|
|
cosmos
Utente Attivo
Piemonte
672 Messaggi |
|
|
cosmos
Utente Attivo
Piemonte
672 Messaggi |
|
|
matteo59
Utente Attivo
Sicilia
543 Messaggi |
Inserito il - 02/06/2008 : 15:28:48
|
| bella e utile sta raccolta di schemi ! bravo Cosmos e Linuxianox, tutti brushless tranne aprilia enjoy |
|
|
|
pixbuster
Amministratore
fondatore
Veneto
12350 Messaggi |
Inserito il - 02/06/2008 : 22:36:51
|
| Eheheeh Matteo, altri tempi per l'Enjoy |
