 Inserito il - 25/08/2015 : 11:04:06
|
Ho acquistato questo wattmeter : http://www.ebay.it/itm/221793171071?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT
Come prima cosa, ho verificato se i valori di corrente e tensione letti erano precisi... La corrente misurata è abbastanza precisa , la tensione ha un errore di circa +0.4V. Diciamo che potrebbe anche andare bene cosiderando il costo.
Visto che la misura della corrente è molto precisa (max +-0,03 A) mi aspettavo una rilevazione degli Ah piuttosto precisa, invece ho trovato che misura circa un 6,5% in più di quello che mi aspettavo.
Visto che gli Ah dipendono dalla corrente e dal tempo ho ipotizzato possa dipendere dal timer interno del wattmeter. Voi che ne pensate?
Avete qualche esperienza in merito?
Il secondo wattmeter invece lo stò realizzando seguendo questo blog http://eco-mobilita.blogspot.it/2013/03/wattmeter-fai-da-te-per-scooter.html
Ci tengo molto a ringraziare Ccriss per averlo condiviso, e ringraziare anche chi si sbatte per aggiornare le librerie e L' IDE di Arduino.
Comunque del wattmeter con arduino ne parlerò più avanti, in quanto è ancora in fase di test e devo aggiungere almeno altre due funzionalità. Comunque i valori rilevati mi sembrano più precisi rispetto al wattmeter economico.
Come si può vedere dalle foto il wattmeter economico dopo un'ora misura più Ah degli A letti... e visto che a fine carica c'è anche una parte in CV dove la corrente cala ulteriormente beh le conclusioni le lascio a voi.
L'ultimo allegato è un file con il log della ricarica (aggiornato ogni 10s) ottenuto con il wattmeter realizzato con arduino.

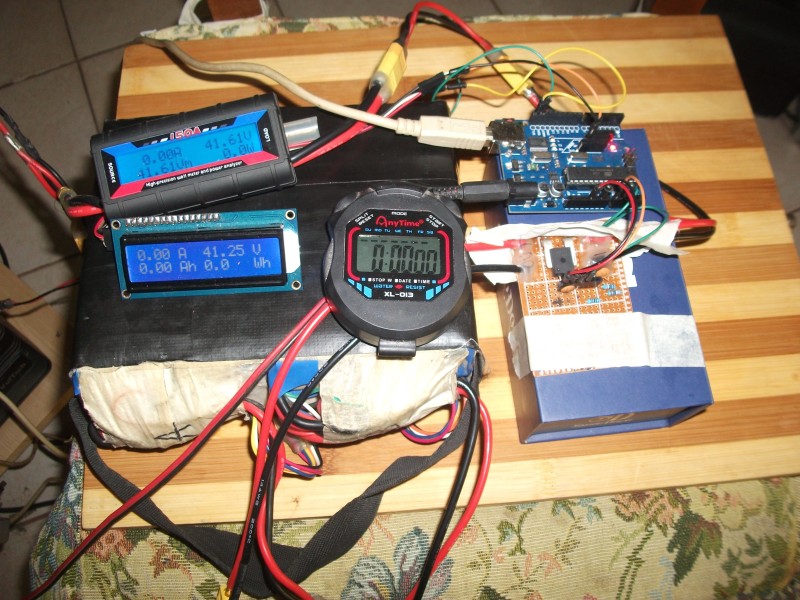

Caricabatterie acceso, batteria collegata:
Immagine:
158,6 KB

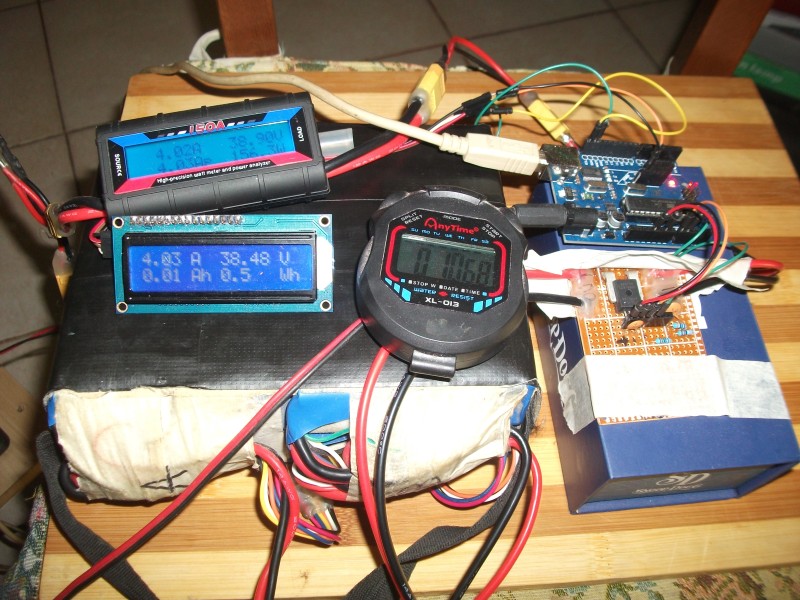

Inizio carica
Immagine:
156,6 KB

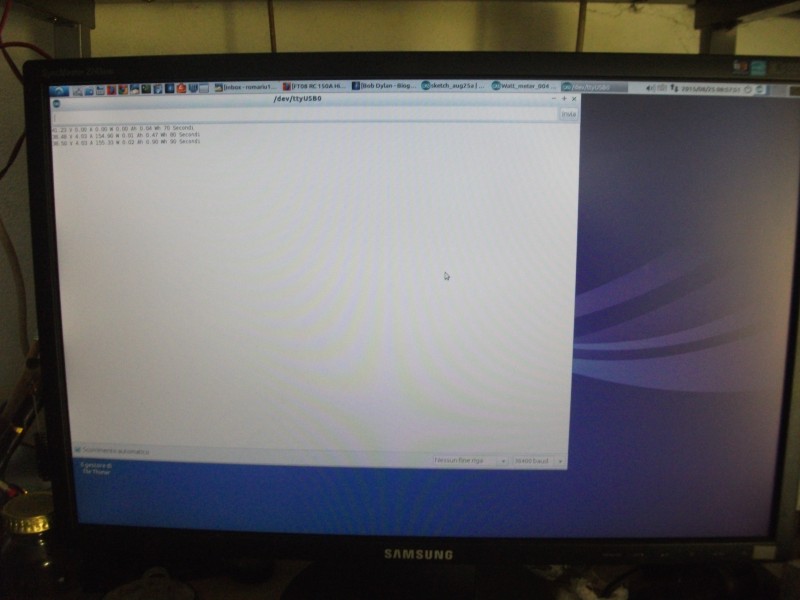

Log seriale inizio carica_ vedi ultimo allegato dove si trova il log completo
Immagine:
69,38 KB

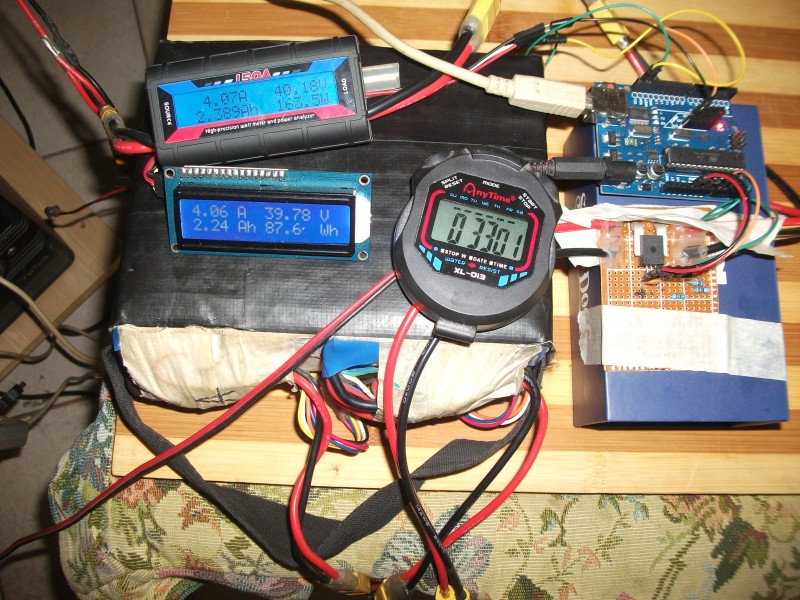

Carica intermedia
Immagine:
181,23 KB

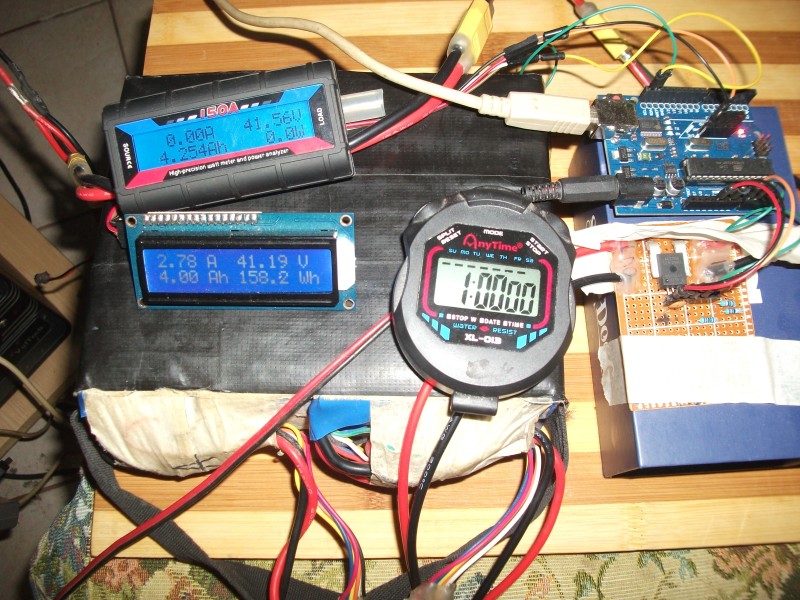

Carica interrotta dopo 60 minuti
Immagine:
176,62 KB
Log completo (aggiornato ogni 10 secondi)
Allegato:  log_10s_25_07_2015.ods
48,63 KB
|
BIPA DA PESCA - ebike for fishing http://www.jobike.it/forum/topic.asp?TOPIC_ID=33948 |
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
|
|
E-COSO
Utente Attivo
Veneto
631 Messaggi |
Inserito il - 25/08/2015 : 14:51:44
|
preso lo stesso e arrivato la settimana scorsa , non è male..se avessi un turnigy originale verificherei la differenza.
occhio al tempo di consegna , non vi spaventate se non arriva! c'è scritto UK stock , ma lo spediscono dalla cina
in conclusione il consumo effettivo è inferiore , mi sta bene |
Motardona bbs1 + nexus8
Commuter da campagna Acorente bewo centrale+nexus8
li-ion 10s6p 17,5A by Dennj |
 |
|
|
remora
Utente Senior
Sicilia
1013 Messaggi |
Inserito il - 25/08/2015 : 22:06:31
|
Ho acquistato lo stesso Wattmeter, dopo averlo provato ho verificato che funziona con una tensione di alimentazione di circa 54 volt, nel mio caso trattandosi di alimentazione con 14 celle lipo (58,8 volt) non funziona, il display non mostra più nessuna indicazione, quindi in effetti, la tensione di lavoro massima indicata di 60 Volt, non è veritiera.
Ho contestato subito al venditore il problema, e mi hanno proposto un rimborso del 50% trattenendo l'oggetto.
Ho accettato, perchè mi scocciava aprire la contestazione con paypal, perchè avrei dovuto rispedire indietro, e fargli pagare pure le spedizione, ma avrei anche dovuto dimostrare a paypal le spese sostenute.
Trattandosi di pochi euro (esattamente 6) ho preferito lasciar perdere tutto e accettare il parziale rimborso.
L'oggetto l'ho buttato in un angolo, a produrre ragnatele.
Non so se era solo un malfunzionamento di quello ricevuto, o se sono tutti così?
Nel dubbio preferisco non acquistarne un'altro.
Figuratevi che il venditore ha avuto la faccia tosta di chiedermi un feedback 5 stelle, se lo può scordare! |
|
|
|
Barba 49
Utente Master
Toscana
36095 Messaggi |
Inserito il - 26/08/2015 : 08:16:24
|
| Sempre usato i Turnigy, sono leggermente sprecisi come tensione ma lavorano sicuramente fino a 60V e le indicazioni degli Ah che danno sono precise: Se non si vuole un gadget ma uno strumento di misura bisogna spendere qualcosa in più!!! |
|
|
|
remora
Utente Senior
Sicilia
1013 Messaggi |
Inserito il - 26/08/2015 : 19:53:38
|
Ciao Barba
Il Turnigy l'ho acquistato tempo fa, durato solo 4 mesi. |
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
 Inserito il - 26/08/2015 : 21:52:56
|
Ciao,il Turnigy è durato poco anche a me...
Usato 4 o 5 volte,adesso segna tensioni anche di 600V.. ...spero almeno che A e Ah siano...quasi giusti... |
|
|
|
T4R
Utente Master
Campania
3482 Messaggi |
Inserito il - 26/08/2015 : 22:26:12
|
Ho il turnigy anch'io, ho spostato il sensore vicino la batteria e controllato con amperometro e voltometro separati. La precisione è accettabile.
Sicuramente funziona fino a 59V.
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 27/08/2015 : 09:46:01
|
a me è durato 6 anni il turnigy la precisione credo sia accettabile,tanto paragonarlo ad un tester cinese non ha molto senso,ho due tester un wattmeter un imax b6 e due hobbyking eco6,ed ognuno dice la sua!
usando sempre lo stesso strumento i consumi vengono comunque fuori |
www.enerlab.it |
|
|
|
ccriss
Utente Medio
Lombardia
283 Messaggi |
Inserito il - 27/08/2015 : 23:15:01
|
| Messaggio di romariu
Il secondo wattmeter invece lo stò realizzando seguendo questo blog http://eco-mobilita.blogspot.it/2013/03/wattmeter-fai-da-te-per-scooter.html
Ci tengo molto a ringraziare Ccriss per averlo condiviso, e ringraziare anche chi si sbatte per aggiornare le librerie e L' IDE di Arduino.
Comunque del wattmeter con arduino ne parlerò più avanti, in quanto è ancora in fase di test e devo aggiungere almeno altre due funzionalità.
|
Ciao, ho visto casualmente il post e contro ringraziol fa piacere vedere che il lavoro possa tornare utile ad altri ;-)
Sono felice che ti sia servito e sia stato utile nonostante lo schema dei collegamenti pietoso e il sw scritto in modo disordinato!!
Poi mandami un msg in PM quando aggiornerai il post su il tuo Arduino, chissa' che non torni utile anche a me!
|
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 28/08/2015 : 19:35:54
|
Se non ricordo male (ma potei confondermi) svitando le viti posteriori allo strumento,
si accede al circuito ove si dovrebbero trovare due trimmer multigiri che servono per la regolazione fine delle letture di tensione e corrente.
Certo che un errore dei wh del 7% non è poco se si necessita di letture precise, ma durante l'uso pratico
sull'ebike non è un problema, una volta fatto l'occhio sul "serbatoio virtuale".
Ho visto alcuni di questi strumenti con grandi infiltrazioni di acqua che nel tempo ha corroso lo stampato e distrutto tutto.
Purtroppo non sono impermeabili, quindi consiglio di abbondare con lacca protettiva sul circuito.
Confermo che funziona sino a 59V, in quanto, sempre che ricordi bene, lo stabilizzatore all'interno è dato per MASSIMO 60V...
ovvio che un po' di margine, specialmente se ci sono spike sulla linea è meglio tenerlo, quindi credo che batterie da 36V abbiano una tensione di
sicurezza per questo strumento, mentre le 48V arrivano a massima carica a tensioni troppo prossime a quella limite, con in rischio di danneggiare lo strumentino. |
Un viaggio in bicicletta libera l'anima |
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
Inserito il - 29/08/2015 : 09:34:24
|
Grazie a tutti per le vostre testimonianze... A quanto pare anche i Turnigy hanno i loro limiti
Beh alla fine quello che ho acquistato và bene per misurare potenza, tensione e corrente istantanee,
e per quello che è costato và già bene.
Se qualcuno ha la possibilità di fare un test con i turnigy per vedere la precisione sugli Ah, non sarebbe male.
@E-COSO : anche a mè è arrivato dalla Cina... Però dallo stesso venditore ho acquistato anche dei connettori xt60
che mi sano arrivati in poco tempo dalla GB.
@ Ccriss :Ciao, non sapevo fossi utente di Jobike. Complimenti per il tuo blog, veramente interessante!!!
Guarda avere trovato la discussione sul wattmeter da te realizzato mi ha fatto risparmiare un sacco di tempo.
Avevo già intenzione di scriverti sul tuo blog per ringraziarti, ti avviserò sicuramente quando andrò
avanti con il progetto che per ora è veramente a una fase embrionale.
@ Daniele : Ho controllato subito se erano presenti i trimmer per regolare la tensione e corrente ... non ci sono,
comunque poco male 0,4V non è la fine del mondo. Certo per gli Ah un pò mi secca. Concordo sul fatto che fare lavorare
questi device vicino al limite non sia il massimo, per batterie da 48V credo sia meglio acquistare un wattmeter che lavori
a tensioni di 80-100V (sempre che si trovino).
|
BIPA DA PESCA - ebike for fishing http://www.jobike.it/forum/topic.asp?TOPIC_ID=33948 |
|
|
|
Barba 49
Utente Master
Toscana
36095 Messaggi |
Inserito il - 29/08/2015 : 10:54:37
|
Come ti ho scritto sopra ho avuto diversi Turnigy e non ho mai riscontrato problemi fino a 58,8-58,9V, solo una leggera imprecisione sulla tensione e basta, come Ah sono attendibili...  |
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 29/08/2015 : 17:00:01
|

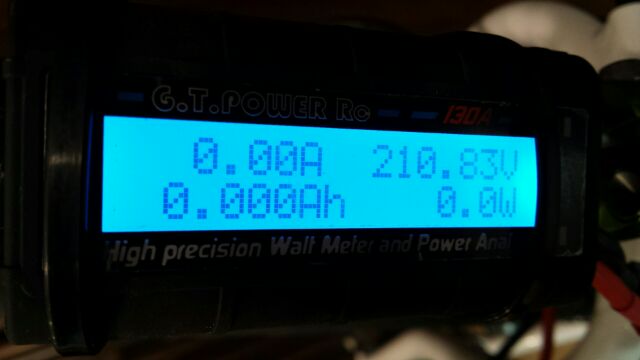

Ho esagerato a survoltare??
Immagine:
22,22 KB
Questo è quello che mi fa leggere con la batteria a 36V,a volte arriva anche a 500/600 V.
Altra cosa strana è il fatto che sulla batteria da 48V,si accende solo la luce del Turnigy,senza dare nessun valore,anche se errato... |
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 29/08/2015 : 19:08:10
|
il problema nel tuo caso credo sia legato ad una saldatura o un valore sballato o un difetto sul circuito stampato dove risiede il partitore della lettura di tensione.
Che fregatura abbiano tolto i trimmer. |
Un viaggio in bicicletta libera l'anima |
|
|
|
GianniTurbo
Utente Senior
Lazio
1898 Messaggi |
Inserito il - 31/08/2015 : 10:10:20
|
| io uso il turnigy da un anno con batterie 48V 16S e lo carico a 58 V. |
Malaguti Ciak Elettrico migrato a LIFEPO4
|
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
 Inserito il - 01/09/2015 : 22:42:55
|
Grazie Daniele del tuo intervento!!
Con l'animo pieno di dolore,annuncio la prematura scomparsa del mio Turnigy.Da domenica scorsa non segna nessun valore attendibile |
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
Inserito il - 02/09/2015 : 12:48:14
|
| lelehd ha scritto:
Grazie Daniele del tuo intervento!!
Con l'animo pieno di dolore,annuncio la prematura scomparsa del mio Turnigy.Da domenica scorsa non segna nessun valore attendibile
|
A che tensione lo alimentavi? |
BIPA DA PESCA - ebike for fishing http://www.jobike.it/forum/topic.asp?TOPIC_ID=33948 |
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 02/09/2015 : 13:53:52
|
| Ad alta tensione!!...36V |
|
|
|
octopus
Utente Attivo
924 Messaggi |
Inserito il - 02/09/2015 : 14:37:08
|
Arriva fino a 65.04V :)
Anche oltre continua a segnare Ah e picchi di potenza, per seccarlo bisogna andare almeno di 18S! |
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 02/09/2015 : 22:40:27
|
Ciao ragazzi....ho riprovato questa sera il Turnigy con batteria a 36,5V circa..niente da fare è morto!! Tensione oltre ogni logica(170/180V),A e Ah inesistenti!!
Adesso lo butto nella pattumiera!!
Un saluto
|
Modificato da - lelehd in data 02/09/2015 22:41:59 |
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
|
|
T4R
Utente Master
Campania
3482 Messaggi |
Inserito il - 03/09/2015 : 15:19:58
|
No un WM dela turnigy, ha dissaldato lo shunt e l'ho messo su un'altra basetta fatta da me. Collegata alla scheda madre da tre filini piccoli tanto non portano più la corrente del motore.
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
Inserito il - 03/09/2015 : 15:43:19
|
Capito, avevo letto anche la discussione dove se ne parlava di spostare lo shunt per non portarsi in giro per la bici i cavi di potenza...Grazie per la spiegazione. Ciao
|
BIPA DA PESCA - ebike for fishing http://www.jobike.it/forum/topic.asp?TOPIC_ID=33948 |
|
|
|
T4R
Utente Master
Campania
3482 Messaggi |
Inserito il - 03/09/2015 : 19:22:50
|
Poi ci sarebbe questo:
http://e-greenmotion.com/index.php?route=product/product&path=82_107&product_id=66
Fà tutto quelle che fà il WM in più è contaKm, fino a 100V ed altro, ha lo shunt remoto.
Non è regalato ma non è male.
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
Inserito il - 03/09/2015 : 21:03:45
|
A me ne serve uno che faccia anche il log di scarica/carica.
Grazie comunque per la segnalazione
Ps: la mia batteria a piena carica dà 42V(10S lipo da modellismo) |
BIPA DA PESCA - ebike for fishing http://www.jobike.it/forum/topic.asp?TOPIC_ID=33948 |
|
|
|
mastermig81
Utente Medio
160 Messaggi |
|
|
fra1082
Nuovo Utente
Calabria
47 Messaggi |
Inserito il - 04/09/2015 : 15:08:17
|
| ciao a tutti. Ho appena montato uno di questi aggeggi sulla mia e-bike solo che ho un piccolo problema.... mi spiegate il significato di tutti quei dati sul display e come interpretarli? |
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
Inserito il - 04/09/2015 : 15:38:46
|
| fra1082 ha scritto:
ciao a tutti. Ho appena montato uno di questi aggeggi sulla mia e-bike solo che ho un piccolo problema.... mi spiegate il significato di tutti quei dati sul display e come interpretarli?
|
Se intendi il wattmeter postato da mè, nella scatola io ho tovato anche il manuale...
Comunque
primo valore riga 1 : A (corrente istantanea)
Secondo valore riga 1 : V (volt istantanei)
primo valore riga 2 : Wh (watt ora consumati - Ah (ampere ora consumati)
__________________Ap (A picco ) - Vm (volt minimi.. così dice il manuale) -Wp (W picco)
secondo valore riga 2 : W (watt istantanei)
ciao
|
BIPA DA PESCA - ebike for fishing http://www.jobike.it/forum/topic.asp?TOPIC_ID=33948 |
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
Inserito il - 04/09/2015 : 15:42:35
|
Carino... Comunque a me ne serve uno che faccia anche il log e includa nel log anche la velocità a cui stò viaggiando..
Per questo motivo stò cercando di replicare quello realizzato da Ccriss
OT : Hai fatto qualche prova su "lmt speed"? |
BIPA DA PESCA - ebike for fishing http://www.jobike.it/forum/topic.asp?TOPIC_ID=33948 |
|
|
|
mastermig81
Utente Medio
160 Messaggi |
Inserito il - 04/09/2015 : 16:10:49
|
| romariu ha scritto:
Carino... Comunque a me ne serve uno che faccia anche il log e includa nel log anche la velocità a cui stò viaggiando..
Per questo motivo stò cercando di replicare quello realizzato da Ccriss
OT : Hai fatto qualche prova su "lmt speed"?
|
L'unico che conosco che fa tutto è questo ma costa
http://www.ebikes.ca/product-info/cycle-analyst.html
OT : sto provando :)
|
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
Inserito il - 04/09/2015 : 16:55:11
|
Si si, il CA sarebbe perfetto (però il prezzo è altino) , infatti l'idea è di realizzare una cosa del genere.

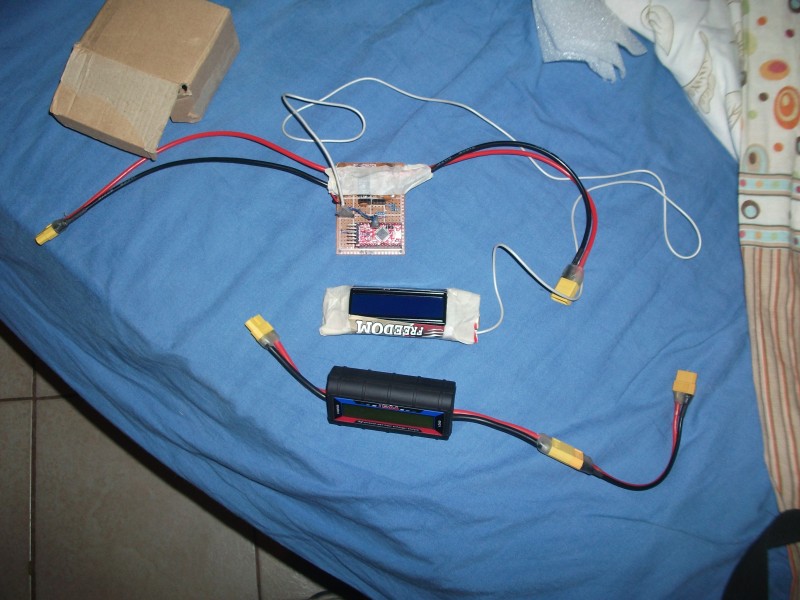

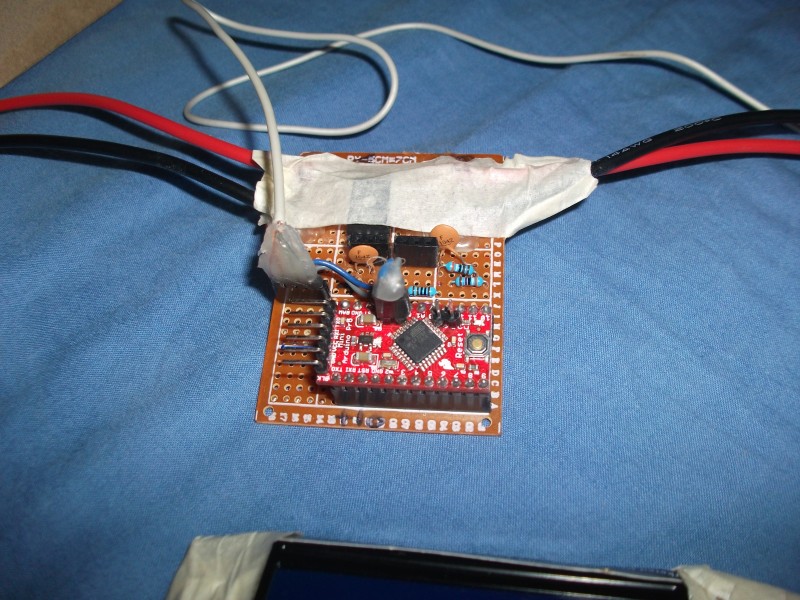

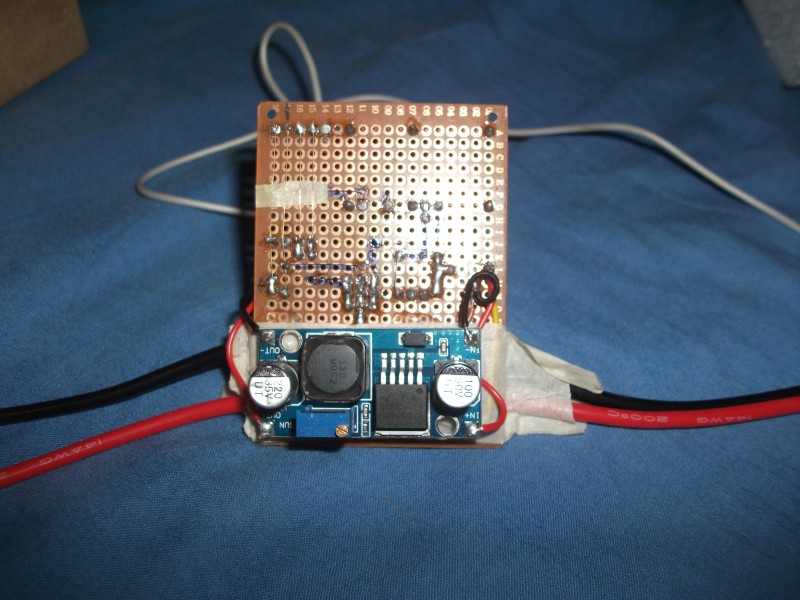

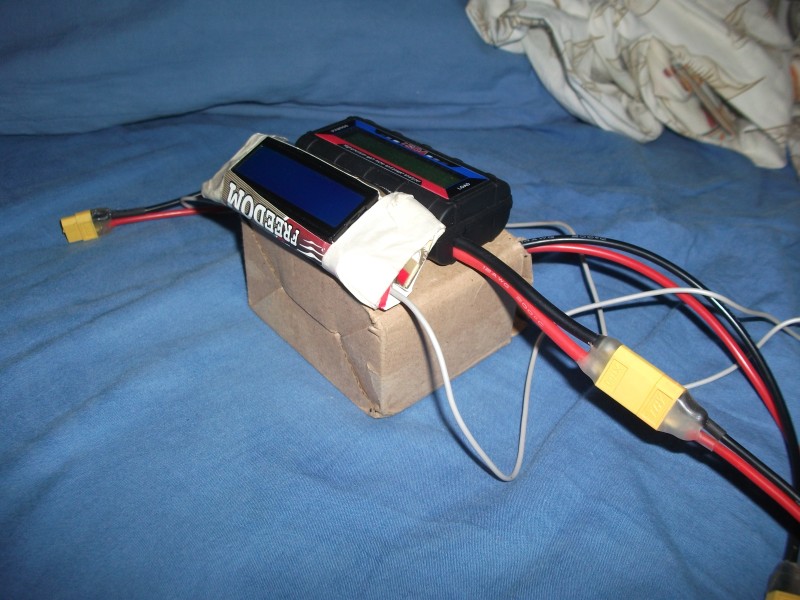

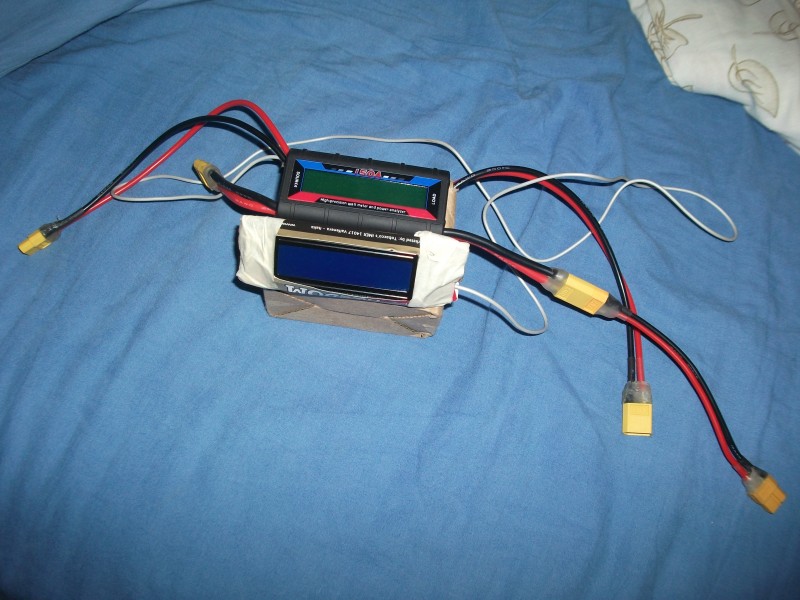

Per ora sono a questo punto:
Immagine:
115,06 KB
Immagine:
118,3 KB
Immagine:
108,8 KB
Immagine:
149,99 KB
Immagine:
123,23 KB
Ho ordinato (dalla Cina, quindi ci vorrà un pò) un lettore per microsd da integrare, per fare il log. Devo anche aggiungere un sensore per calcolare la velocità.
L'idea è di fare una base espandibile in futuro...
il cavo del display è un bus I2C e si possono collegare altri microprocessori o altri sensori.
Comunque come ho scritto all'inizio aprirò una discussione dedicata più avanti (quando e sè riuscirò ad avere una base che mi soddisfa).
Ciao
|
BIPA DA PESCA - ebike for fishing http://www.jobike.it/forum/topic.asp?TOPIC_ID=33948 |
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 10/09/2015 : 22:56:10
|
| romariu ha scritto:
Nooo, perchè buttarlo nella pattumiera... puoi recuperare cavi, sensore corrente, display e il case
|
Giuro che la pattumiera è l'ultima spiaggia..
Lo userò nei momenti di noia!!
Un saluto.. |
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 13/09/2015 : 22:16:33
|
 |
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 14/09/2015 : 07:11:27
|
| Se riesci a implementare una schedina da tenere sulla batteria che legge le tensioni degli elemwnti e permette di stilare i valori sul display hai fatto bingo. |
Un viaggio in bicicletta libera l'anima |
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
Inserito il - 14/09/2015 : 16:17:35
|
La cosa è fattibile e già stata realizzata da Ccriss (è anche utente del forum), http://eco-mobilita.blogspot.it/2012/05/arduscooter-20-arduino-bluetooth.html ...
Lui l'ha realizzata su uno scooter dove lo spazio è sicuramente più generoso che su una bipa...
Bisognerebbe lavorare in smd per avere dimensioni accettabili.
Il sistema è abbastanza espandibile... sul bus i2c si possono collegare altri microprocessori e altri sensori; si potrebbero aggiungere
per esempio controlli per gestire l'illuminazione, un orologio, termometri, accelerometri, un modulo bluetooth, barometri sensori wireless, e altro ancora

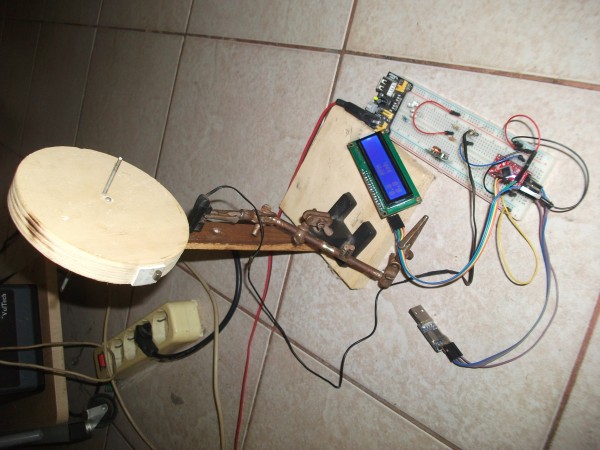

Al momento stò lavorando su questo
Immagine:
75,39 KB
Poi passo al lettore microsd, e a lavorare sul cut_off per lvb.
Stavo pensando di implementare un cutt_off anche in base al drop sotto carico...
La mia batteria che è una lipo (10s4p) ha un drop intorno ai 0,3V/0,4V (con assorbimento di 45oW)
pensavo di implementare appunto un cutoff per un drop superiore a 1V (valore approssimativo da verificare)...
In caso un parallelo dovesse saltare dovrebbe intervenire...
Che ne pensate... Ha senso secondo voi?
PS: scusate per la foto ma me l'ha ruotata in fase di upload. |
BIPA DA PESCA - ebike for fishing http://www.jobike.it/forum/topic.asp?TOPIC_ID=33948 |
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
Inserito il - 21/10/2015 : 14:01:52
|
Primo log in strada:
Immagine:
33,63 KB
Il moltiplicatore è uguale a 1 per tutte le voci.
Kmp sono i Km percorsi.
Vediamo se capite che tipo di percorso è, in base al grafico.
|
BIPA DA PESCA - ebike for fishing http://www.jobike.it/forum/topic.asp?TOPIC_ID=33948 |
Modificato da - romariu in data 21/10/2015 14:27:07 |
|
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
Inserito il - 21/10/2015 : 16:17:52
|
Sembra il mio elettrocardiogramma quando resto a secco di batteria nella salita di casa. Comunque ci provo:
Tratto iniziale in cui la pendenza della strada cresce sempre più fino al secondo 1936.
Raggiunta la vetta ti riposi per circa un'ora davanti ad un bel barbeque fino al secondo 4816 salvo quegli sporadici picchi di assorbimento al secondo 25756 e 3376 in cui probabilmente hai inforcato la bici per allonatanarti a fare dei bisogni dietro i cespugni (l'effetto della birra).
Poi, al secondo 5136 hai finalemtne rispreso ad andare in bici in un tratto in discesa (assorbimento quasi nullo e veloctà crescente) fino al secondo 5616 dove finita la pacchia(la discesa) hai ripreso a pedalare (assorbimento cresce e velocità diminuisce) fino a casa dove, una volta arrivato, hai lasciato la bici accesa perchè avevi fretta di correre al bagno ad espellere il barbeque.
Ci ho azzeccato? |
Modificato da - greenheaven in data 21/10/2015 16:26:48 |
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
|
| |
Discussione |
|
]
wattmeter e (im)precisione
