| Autore |
 Discussione  |
|
|
Mirco
Utente Senior
Puglia
1437 Messaggi |
 Inserito il - 02/09/2012 : 10:23:24
|

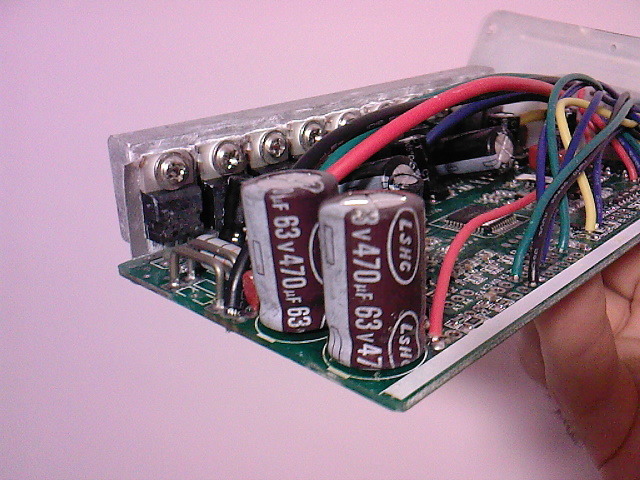

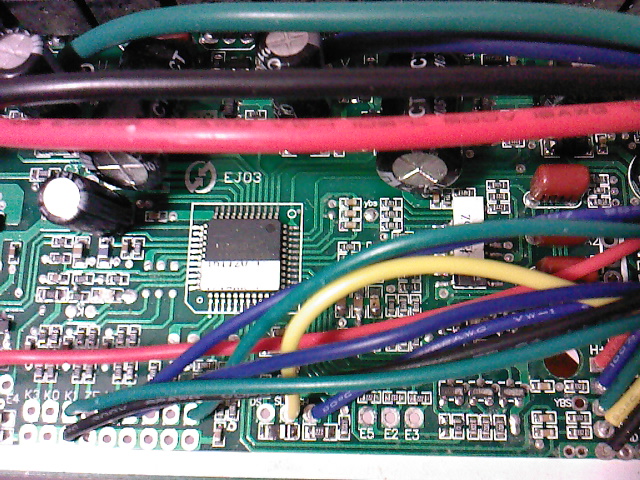

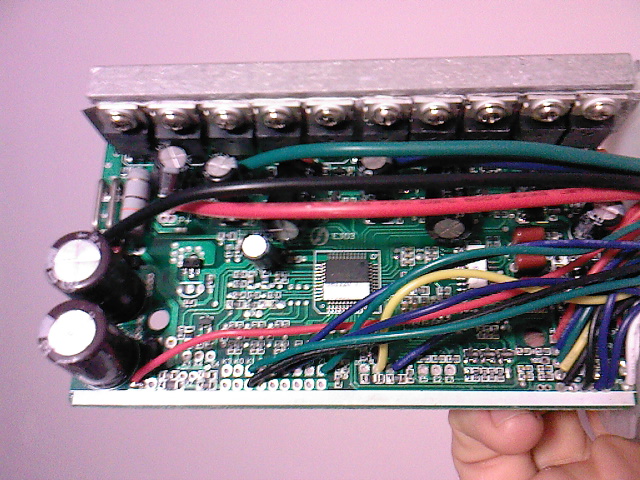

Salve ragazzi,volevo sapere se è possibile e come fare per portare a 72 Volt questa centralina "KU93" che attualmente è 48V...sui mosfet c'è scritto:"HY1707-BA20J G"...qualcuno ci è riuscito? Grazie.
Immagine:
143,3 KB
Immagine:
173,21 KB
Immagine:
209,2 KB
|
|
|
paolofrancescorossi
Utente Senior
Lombardia
1174 Messaggi |
Inserito il - 02/09/2012 : 10:43:58
|
Dovresti riscostruirla !!!
Mosfet da 70V http://www.hooyi-semi.com/%5CUploadFile%5CPDF%5CHY1707P.pdf
Condensatori da 63V
Regolatore lineare di tensione per i 5V
In sintesi direi di no !!! è una centralina da usare fino a 48V
però potresti provare a sentire sul forum dei superbaichers .... |
Nessuno gli disse che era impossibile e lui lo fece |
 |
|
|
Mirco
Utente Senior
Puglia
1437 Messaggi |
Inserito il - 02/09/2012 : 10:48:54
|
| in un'altra discussione si diceva di cambiare la resistenza che alimenta il regolatore di tensione lineare non il regolatore....boh,di elettronica non ci capisco molto... |
|
|
|
cunz89
Utente Medio
Emilia Romagna
484 Messaggi |
Inserito il - 02/09/2012 : 11:07:10
|
Quei MOSFET sono da 70V e 6mOhm di resistenza interna, quindi dovrai sostituirli con qualcosa di meglio.
Tutti i condensatori da 63V andranno sostituiti con altri da 100V (dovrebbero essere in tutto 5 o 6).
Controlla la tensione del condensatore rosso vicino allo shunt, ma dovrebbe già essere sufficiente.
Da sostituire anche la resistenza grigia da 2W, per conoscere il nuovo valore dovresti misurare la tensione ai suoi capi a controller acceso, in modo da ottenere il valore della corrente che le scorre attraverso facendo semplicemente I=V/R.
Se vuoi modificare l'LVC dovrai individuare tra le resistenze SMD quella collegata direttamente al positivo della batteria e sostituirla.
Se hai bisogno posso provare a darti una mano nella ricerca dei componenti sulla scheda, per l'LVC servirebbe una foto dettagliata della zona attorno al positivo della batteria (P+).
Intanto pensa se vuoi provare a fare le modifiche o meno, è tutto abbastanza semplice ma se non hai un po' di mano è altrettanto semplice fare danni nel rimuovere i componenti... |
Surly Ogre | RH205 7x9 | 20S4P INR18650-25R |
|
|
|
Mirco
Utente Senior
Puglia
1437 Messaggi |
Inserito il - 02/09/2012 : 14:51:59
|
| cunz89 ha scritto:
Quei MOSFET sono da 70V e 6mOhm di resistenza interna, quindi dovrai sostituirli con qualcosa di meglio.
Tutti i condensatori da 63V andranno sostituiti con altri da 100V (dovrebbero essere in tutto 5 o 6).
Controlla la tensione del condensatore rosso vicino allo shunt, ma dovrebbe già essere sufficiente.
Da sostituire anche la resistenza grigia da 2W, per conoscere il nuovo valore dovresti misurare la tensione ai suoi capi a controller acceso, in modo da ottenere il valore della corrente che le scorre attraverso facendo semplicemente I=V/R.
Se vuoi modificare l'LVC dovrai individuare tra le resistenze SMD quella collegata direttamente al positivo della batteria e sostituirla.
Se hai bisogno posso provare a darti una mano nella ricerca dei componenti sulla scheda, per l'LVC servirebbe una foto dettagliata della zona attorno al positivo della batteria (P+).
Intanto pensa se vuoi provare a fare le modifiche o meno, è tutto abbastanza semplice ma se non hai un po' di mano è altrettanto semplice fare danni nel rimuovere i componenti...
|
 Allora,in quanto a saldare e dissaldare componenti me la cavo e sono attrezzato di saldatore adatto,per il resto mi serve aiuto...Quale sarebbe il modello dei nuovo mosfet da montare? I condensatori da sostituire sono tutti quelli con la scritta 63V?(ne sono 8) I nuovi 100V dovranno avere gli stessi microfarad dei vecchi? Sulla resistenza rossa vicino allo shunt c'è scritto:104J-100V.Nel frattempo vado a misurare la tensione ai capi della resistenza grigia.... |
|
|
|
Barba 49
Utente Master
Toscana
36207 Messaggi |
Inserito il - 02/09/2012 : 14:54:35
|
Purtroppo devi sostituire anche i mosfet con dei IRF4110 e a questo punto secondo me il gioco non vale la candela.
Se li acquisti in Italia (quelli su eBay provenienti dalla Cina non sono un granchè) ti vengono a costare più della tua centralina. Se poi ci unisci il prezzo dei nuovi condensatori...  |
|
|
|
Mirco
Utente Senior
Puglia
1437 Messaggi |
Inserito il - 06/09/2012 : 21:38:44
|
| Ragazzi ho fatto un salto al negozio di componenti elettronici e mi ha detto di avere a disposizione i mosfet "IRF540" che sono 100V-28A costo 2 euro cadauno...che dite,possono andar bene lo stesso? La centralina in questione è da 22A attualmente... |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 06/09/2012 : 21:42:23
|
ah ah ah ti ci sei proprio impuntato con quella centralina! |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 06/09/2012 : 21:45:10
|
Mirco la KU93 è un controller da almeno 28A...
Io al tuo posto comprerei un controller nuovo da 72V, Crystalyte, Infineon, Lyen, Kelly.... e lascerei perdere l'operazione di trapianti vari... (sai che io faccio il Barman e non sarei nemmeno in grado di farla) |
In Vino Rident Omnia |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 06/09/2012 : 22:23:06
|
la ku 93 dovrebbe essere da 22 .... a la ku123 che è da 28!...
Credo che più che la reale necessità di avere un controller a 72, Mirco sia spinto dallo grnade spirito dello smanettone...e un po lo capisco! |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
pixbuster
Amministratore
fondatore
Veneto
12353 Messaggi |
Inserito il - 06/09/2012 : 23:00:03
|
Attenzione che 70V sono una tensione pericolosa in caso di umidità e di pioggia: gli enti europei consigliano di non superare i 48V
|
Pix su Frisbee Atlas, su pieghevole 20" Kawasaki con kit Bafang centrale e su Cargo muscolare "artigianale"
|
|
|
|
Barba 49
Utente Master
Toscana
36207 Messaggi |
Inserito il - 06/09/2012 : 23:17:11
|
@Mirco: Guarda che i mosfet che hai adesso sono da 80A ciascuno e gli IRFB4110 che ti ho consigliato sono da 100V-180A continuativi!!!
Se usi dei mosfet da 100V-28A si bruciano immediatamente...
Quoto poi Pix riguardo alla pericolosità delle tensioni superiori ai 48V nominali in caso di pioggia... |
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 07/09/2012 : 01:18:05
|
Hai ragione Ebikez riguardo gli Ampere, e riguardo la tensione hanno ragione Pix e Barba, ma Mirco è elettrauto e credo che sappia bene cosa sta facendo... |
In Vino Rident Omnia |
|
|
|
cunz89
Utente Medio
Emilia Romagna
484 Messaggi |
Inserito il - 07/09/2012 : 08:30:16
|
Gli IRF540 reggono sì 100V, ma hanno una resistenza interna molto superiore ai MOSFET originali, si brucerebbero per il maggiore calore prodotto.
Nella scelta dei nuovi componenti bisogna tenere conto dell'aumento della corrente di fase (che è ben superiore ai 22A assorbiti dalla batteria) nel passaggio da 48 a 72V.
I 4110 sono molto utilizzati, sicuramente esistono ottime alternative, ma non ti aspettare che costino molto meno |
Surly Ogre | RH205 7x9 | 20S4P INR18650-25R |
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 07/09/2012 : 08:36:12
|
Inutile accanirsi su un prodotto che non spicca particolarmente per qualità.
Comperati una bella centralina da 72V, avrai prestazioni migliori che modificando quella e spenderai quasi la stessa cifra.
Se prendi una Lyen o una kelly, la avrai anche programmabile, altrimenti ci sono le nine, le crystalite e forse anche di più economiche, ma per quelle tensioni è meglio avere un prodotto fatto bene. |
Un viaggio in bicicletta libera l'anima |
|
|
|
alex_audi
Utente Master
Emilia Romagna
2303 Messaggi |
Inserito il - 07/09/2012 : 15:00:56
|
Se fosse cosi facile lyen non sarebbe così ricercato devi cambiare mosfet condensatore e ricalibrare tutte le resistenze
Cosa già ampiamente risolta e studiata da lyen.
Se anche tu fossi uno scienziato termonucleare spenderesti piu a
rifare tutte le sue prove che a comprarne una da lui.
Comprati una lyen che non costano un cavolo e lascia stare quella povera centralina mettila sul mercatino te la comprano subito.
Io devo fare un ordine da lyen se vuoi te la compro io.
Devi solo dirmi quanti ampere vuoi e se la vuoi senserd o sensorless.
c'è da 20A da 30A da 45A e oltre ma penso ti siano sufficienti uno di questi tre.
|
|
|
|
ccriss
Utente Medio
Lombardia
283 Messaggi |
Inserito il - 07/09/2012 : 18:02:46
|
Io volevo comprare una sensorless per fare un esperimento sul mio scooter elettrico...
Ma vanno bene anche per potenze intorno ai 3000W?
Sentivo che tendono a scaldare parecchio, qualcuno che le ha usate saprebbe suggerirmi quella che potrebbe andare meglio, io consumo tra i 40A e i 50A continuativi e 100A di picco...
Poi la sensorless funziona bene? Sentivo che alcuni lamentano problemi in partenza.. |
|
|
|
alex_audi
Utente Master
Emilia Romagna
2303 Messaggi |
Inserito il - 07/09/2012 : 18:18:15
|
Scherzi ? la 24 FET di lyen fa 10 kw è data come 100A di picco è perfetta per te...
e non è sensorless.... io non monterei una sensorless su scooter per una questione
di principio non tecnica.... una bici è una bici uno scooter è già una moto
Poi non esistono sensorless cosi alto wattaggio.... credo... |
|
|
|
Mirco
Utente Senior
Puglia
1437 Messaggi |
Inserito il - 07/09/2012 : 21:24:34
|
Ok ragazzi,mi avete convinto!! Lascierò stare la ku93 e prenderò una Lyen 72V 30A! Grazie come sempre a tutti per le risposte esaudienti che mi avete dato!! |
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 07/09/2012 : 21:46:03
|
| una decina di A in più... |
In Vino Rident Omnia |
|
|
|
Mirco
Utente Senior
Puglia
1437 Messaggi |
Inserito il - 07/09/2012 : 21:47:31
|
| MilleMiglia ha scritto:
Hai ragione Ebikez riguardo gli Ampere, e riguardo la tensione hanno ragione Pix e Barba, ma Mirco è elettrauto e credo che sappia bene cosa sta facendo...
|
|
|
|
|
alex_audi
Utente Master
Emilia Romagna
2303 Messaggi |
Inserito il - 07/09/2012 : 23:13:35
|
come connettori ti consiglio anderson power che sono fatti in modo che è impossibile ne infilarci le dita ne prenderci contro con parti metalliche.... praticamente l unico modo che hai per prendere la scossa è che la forbice (senza manico isolato si infili in entrambi i
poli nello stesso momento... ma se anche questo succedesse la corrente preferisce andare in corto sul metallo della forbice che entrare nel tuo corpo perchè la resistenza non è paragonabile quindi di fatto è impossibile prendere lascossa.... l'unico vero modo è introdurci due spilli separati uno da entramebe le mani .... beh è veramente impossibile.... perche se hai le mani occupate da spilli non riesci a sostenere gli anderson per infialre.... quindi è matematicamente impossibile.
|
|
|
|
Mirco
Utente Senior
Puglia
1437 Messaggi |
Inserito il - 08/09/2012 : 14:41:58
|

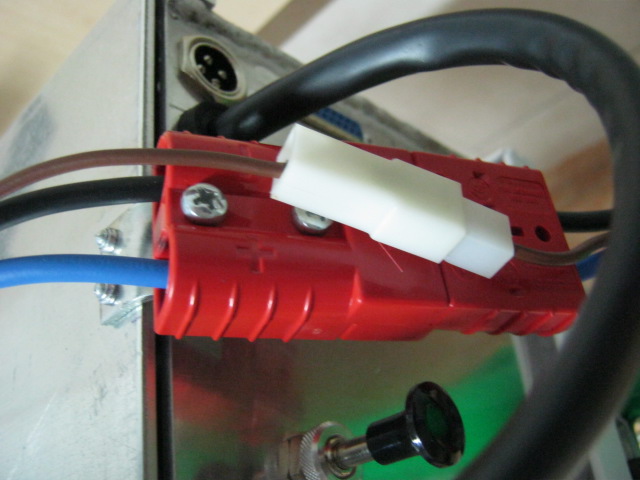

| alex_audi ha scritto:
come connettori ti consiglio anderson power che sono fatti in modo che è impossibile ne infilarci le dita ne prenderci contro con parti metalliche.... praticamente l unico modo che hai per prendere la scossa è che la forbice (senza manico isolato si infili in entrambi i
poli nello stesso momento... ma se anche questo succedesse la corrente preferisce andare in corto sul metallo della forbice che entrare nel tuo corpo perchè la resistenza non è paragonabile quindi di fatto è impossibile prendere lascossa.... l'unico vero modo è introdurci due spilli separati uno da entramebe le mani .... beh è veramente impossibile.... perche se hai le mani occupate da spilli non riesci a sostenere gli anderson per infialre.... quindi è matematicamente impossibile.
|
Immagine:
92,12 KB |
|
|
|
alex_audi
Utente Master
Emilia Romagna
2303 Messaggi |
|
|
ccriss
Utente Medio
Lombardia
283 Messaggi |
Inserito il - 08/09/2012 : 17:23:11
|
| Mannaggia, anch'io uso gli anderson con il saldatore convinto che non si potesse crimparli.... Per saldarli una fatica vabbe' meglio tardi che mai |
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 08/09/2012 : 21:48:15
|
| Ragazzi gli Anderson è bene sia crimparli che saldarli... |
In Vino Rident Omnia |
|
|
|
Mirco
Utente Senior
Puglia
1437 Messaggi |
Inserito il - 08/09/2012 : 21:55:21
|
| MilleMiglia ha scritto:
Ragazzi gli Anderson è bene sia crimparli che saldarli...
|
|
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 08/09/2012 : 21:57:18
|
| Intendevo proprio questo, va bene crimparli, ma saldarli comunque! |
In Vino Rident Omnia |
|
|
|
Mirco
Utente Senior
Puglia
1437 Messaggi |
Inserito il - 08/09/2012 : 21:59:08
|
avevo capito o l'uno o l'altro.... |
|
|
|
Mirco
Utente Senior
Puglia
1437 Messaggi |
Inserito il - 08/09/2012 : 22:01:50
|
| Leo,sai mica come vanno le centraline crystalite rispetto alle Lyen? Mi stanno offrendo una 72V 40A sensored ma ho letto che si attivano solo dopo che la ruota comincia a girare,è vero questo? |
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 09/09/2012 : 01:00:24
|
Secondo me vanno bene, Bobzilla ed altri SuperbaicheR c'han fatto grandi cose con quel controller...
Non credo che si attivi dopo che la ruota cominci a girare, tantopiù che è sensored... Chiedi a chi te la vende, io la prenderei, come mi è capitata l'occasione Infineon, fosse stata Crystalyte l'avrei presa allo stesso modo...
Le Lyen sono Infineon "pepate" ... van tutte bene per quello che ci dobbiamo fare secondo me... siamo intorno a 3Kw di picco, sia i Bpm che i Nine coppiosi diventano divertenti alimentati così e c'è qualcuno che ha passato i 15000Km con questo tipo di configurazione...
|
In Vino Rident Omnia |
|
|
| |
