stefano71
Nuovo Utente
6 Messaggi |
 Inserito il - 18/02/2013 : 19:04:47
|
ciao a tutti e scusate la niubbagine e il fatto che scriva effettivamente per un amico senza linea telefonica da giorni..
allora..il problema è una centralina che è stata dichiarata morta da un rivenditore..la bici ha circa tre anni e il mio amico vorrebbe andarci a lavoro..
la centralina ha sigla KA3625YD-B (36v-250W di potenza massima) ed è prodotta dalla Up Positive..immagino roba cinese..
ho controllato per ORE online ma non ne ho trovate una uguale..
ho controllato all'interno e il circuito a me sembra integro..
vorrei sapere cortesemente da voi esperti se esiste la possibilità di trovarne una in qualche sito online o di riadattarne altre..
grazie mille!!

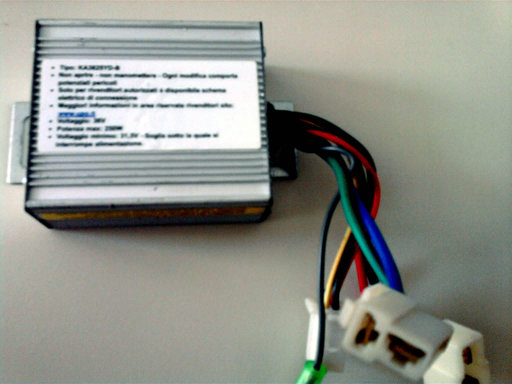

p.s.: aggiungo foto
Immagine:
42,43 KB
|
|
|
MilleMiglia
Utente Master
Liguria
6791 Messaggi |
Inserito il - 18/02/2013 : 20:00:52
|
| Se posti una foto dove si vedano meglio tutti i fili e tutti i connettori ti aiutiamo a trovarne una analoga. |
In Vino Rident Omnia |
 |
|
|
stefano71
Nuovo Utente
6 Messaggi |
Inserito il - 18/02/2013 : 20:24:54
|

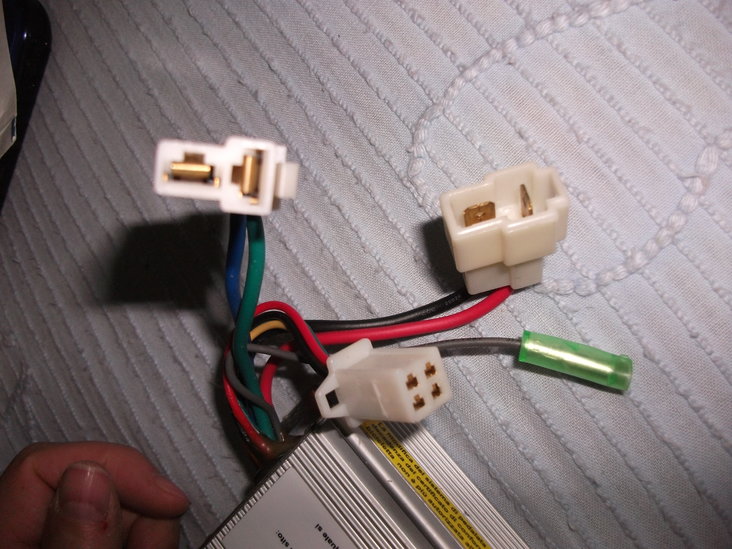

eccola!
Immagine:
115,79 KB
grazie!!! |
|
|
|
AlexSv
Utente Master
Liguria
2430 Messaggi |
Inserito il - 18/02/2013 : 22:35:08
|
Se fosse possibile direi che sarebbe utile vedere bene tutti i fili che escono con i relativi colori nonche' l'etichetta leggibile
Sembrerebbe una centralina brushed ad ogni modo ! |
Bixy Urban Cruiser - corretta con SWXH@8SLi-ion18650-11Ah km.percorsi:1000
HardVolt - messa a riposo dopo 4000km.
Born2ride 16" N.1 con cryst209sensorless@8sNanotech + Born2ride 16" N.2 -> Pedalare !!!
Sub Minivelo - Small Urban Bike ... now with SWXK :)
Ciocodream: l'unica bipa al mondo color Nesquik, ora in versione Tourist 24V
Hai hai hai tanta voglia di pedalare ! :p - Eqxduro FS versione "AM"
853...neonata con cryst406@14s38120 km.percorsi bipa:900 batteria:4900
Aka Ridimensionatore MaScarato ! |
|
|
|
MilleMiglia
Utente Master
Liguria
6791 Messaggi |
Inserito il - 18/02/2013 : 22:42:36
|
| Direi così anch'io.. |
In Vino Rident Omnia |
|
|
|
stefano71
Nuovo Utente
6 Messaggi |
Inserito il - 18/02/2013 : 23:08:39
|
chiedo scusa..
ho uploadato http://i.picresize.com/l3N un'immagine dell'etichetta nitida..

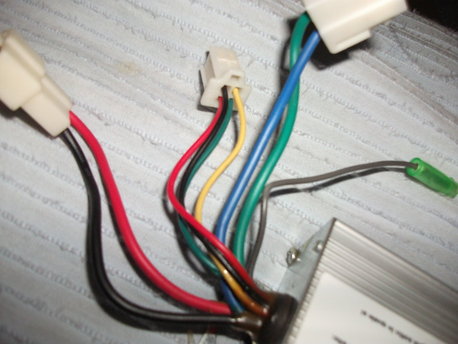

questa la foto dei cavi..
Immagine:
58,38 KB
grazie ancora!
|
|
|
|
bammgelo
Utente Normale
67 Messaggi |
Inserito il - 19/02/2013 : 09:56:58
|
E' una centralina brush.
Connettore rosso/nero = batteria
Connettore verde/blu = motore
Connettore quattro poli :
nero = massa
rosso = 5v
verde = segnale acceleratore
giallo = tensione batteria per led indicazione carica
filo grigio = limitatore velocità (forse).
Il tutto è da verificare con un tester in quanto non esiste uno standard.
Puoi comprare una brush motor qualunque (verifica se hai una batteria da 24v o 36v)
come potenza puoi scegliere una da 350W, costa poco più della 250W, su e-bay (Cina).
Naturalmente dovrai cambiare i connettori (di solito quelli di acceleratore ed indicazione carica
sono separati).
Ciao, Angelo
|
|
|
|
Bagigio
Utente Senior
Emilia Romagna
1608 Messaggi |
Inserito il - 19/02/2013 : 09:59:10
|
Si potrebbe chiedere direttamente all'azienda, magari hanno qualche fondo di magazzino o possono indirizzarti presso qualcuno:
http://www.up-positive.com/upo/
|
B'twin 7 2009 | Bafang SWXH rear | Samsung 29E 36v 14,5Ah | 27.500 Km since 18/10/2010 | in storage
Dahon Jetstream P8 | Bafang BBS01B | Samsung 21700 50E 36v 15Ah | muletto
Graziella All-Black | Bafang BBS01 | Sanyo 18650GA 36v 14Ah | ex muletto
Nazca Explorer | Bafang BBS01 | Sanyo 18650GA 36v 14Ah | 15.000 Km | limousine | mezzo quotidiano
+ 3.850 Km con ex CityBike 28" dal 01/09/2009 | Nine front FH154 7*9 | Dennj li-ion 36v 8.4Ah | dismessa
|
|
|
|
stefano71
Nuovo Utente
6 Messaggi |
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 19/02/2013 : 17:03:39
|
stefano devi vedere dove vanno i cavi,
quelli grossi vanno due al motore e due alla batteria,per il resto non sappiamo se c'è un pas o sensore di sforzo(improbabile),una barra led per l'indicatore di carica,un regolatore di potenza,un'interruttore per il motore,uno per le luci,un'acceleratore,il cut-off freni!
se trovi le corrispondenze già se ne può riparlare
altrimenti prendi una di quelle centraline cinesi ed un acceleratore la bici illegalmente funziona,
in giro di centraline brushed con ingresso pas cioè legali non ce ne sono,puoi chiederla ad Alcedoitalia che può fornirti il tutto e montartelo pure |
www.enerlab.it |
|
|
|
stefano71
Nuovo Utente
6 Messaggi |
Inserito il - 19/02/2013 : 17:08:47
|
grazie..l'inesperienza fa brutti scherzi..
credevo che lo schema fosse fisso..intendo dire positivo e negativo per batteria e motore e il resto accel., carica e 5v..
grazie mille! ;) |
|
|
|
bammgelo
Utente Normale
67 Messaggi |
Inserito il - 19/02/2013 : 18:31:01
|
Prima di acquistare, controlla dove vanno i fili della tua:
batteria, motore, acceleratore, freni , indicatore di carica,
chiave accensione, ecc.
Controlla a cosa sono collegati i fili: giallo nel connettore 4 poli e grigio singolo.
Puoi comprare una di quelle più complete e non collegare quello che non ti serve
oppure non hai sulla bici.

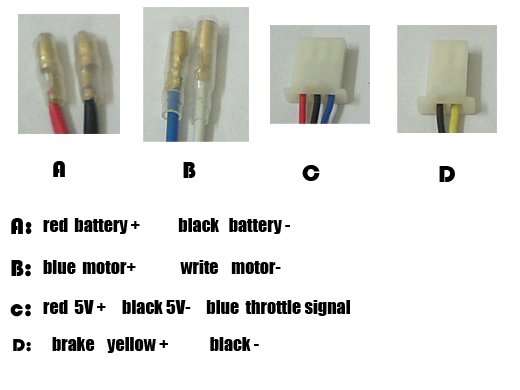

Ti segnalo una di quelle complete ed economiche:
http://www.ebay.com/itm/261015555464?item=261015555464&pt=Other_Vehicle_Parts&cmd=ViewItem&hash=item3cc5bd4d88&vxp=mtr
Dovrebbe avere gli stessi connettori per batteria e motore, per acceleratore e freni puoi sfilare i terminali dai connettori della nuova (sono trattenuti
nel connettore da una piccola linguetta metallica, prova con quelli della vecchia centralina segnandoti i colori ed i rispettivi
fori del connettore)ed inserirli nel vecchio connettore
Sono sicuro che la tua bici non abbia il PAS ma solo l'acceleratore (le centraline brush non lo potevano montare).
Ciao, Angelo
|
|
|
|
stefano71
Nuovo Utente
6 Messaggi |
Inserito il - 19/02/2013 : 18:38:36
|
grazie mille Angelo per la pazienza e la cortesia!!
stefano |
|
|
| |
