Ebikez
Utente Senior
1503 Messaggi |
 Inserito il - 16/02/2013 : 18:02:10
|
Ho dato una occhiata alle discussioni inerenti alla raggiature delle ruote per i nostri motori.
Avendo a disposizione un motore swxh , con un cerchio non a doppia parete, sarebbe auspicabile una raggiatura in terza con raggi da 2mm ?
O si avrebbero problemi di allineamento tra nippli e cerchio?
Mi limito alla seconda?
Grazie.
|
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 16/02/2013 : 18:39:59
|
Ho tolto i raggi dal cerchio, poi per prova, ho utilizzato il calcolatore Sapim, per vedere se azzeccavo la lunghezza dei raggi.
mi è venuto fuori 298,3, ed ho visto che da Stefano boggia, si trovano raggi da 298 massimo.
quali sono le tolleranze che ci sono tra lunghezza raggio a nipple?
la lunghezza del raggio deve essere considerata dalla "testa" che andrà ad infilarsi nel mozzo, o dal suo sviluppo, considerando anche la curvetta a 90 in prossimità ,appunto della ,testa ? |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
 |
|
|
Barba 49
Utente Master
Toscana
36264 Messaggi |
Inserito il - 16/02/2013 : 22:02:34
|
Per la lunghezza non preoccuparti, se li trovi da 298mm vanno più che bene, casomai controlla che quelli dal lato destro non siano più corti, talvolta a seconda del numero di pignoni che monti il cerchio è molto scampanato e occorrono due misure diverse di raggi.
Quanto al misurarli non importa, se chiedi una misura al negoziante lui ti darà quella giusta, è il suo lavoro...  |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 17/02/2013 : 10:05:06
|
Vero Barba....infatti nelle ultime esperienze anche con codici alla mano sono riusciti a sbagliare i prodotti richiesti
Per quello sono parecchio demoralizzato!!!
cmq stasera porto cerchio e raggi almeno non combino cappellate. |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
Barba 49
Utente Master
Toscana
36264 Messaggi |
Inserito il - 17/02/2013 : 11:02:39
|
| Porta anche il motore, siamo più tranquilli!!! |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 17/02/2013 : 12:28:07
|
| negativo il motore NINZE'!!!! arriva prossima settimana....tanto è per dare una occhiata e capirci qualcosa di più...poi bisogna pensare a mangnare! |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
Barba 49
Utente Master
Toscana
36264 Messaggi |
Inserito il - 17/02/2013 : 13:51:51
|
Senza il motore e il pacco pignoni siamo fermi, occorre la misura precisa delle flange, la distanza tra le stesse e la scampanatura, altrimenti quali dati immetti nel calcolatore Sapim?  |
|
|
|
MilleMiglia
Utente Master
Liguria
6791 Messaggi |
Inserito il - 17/02/2013 : 13:57:08
|

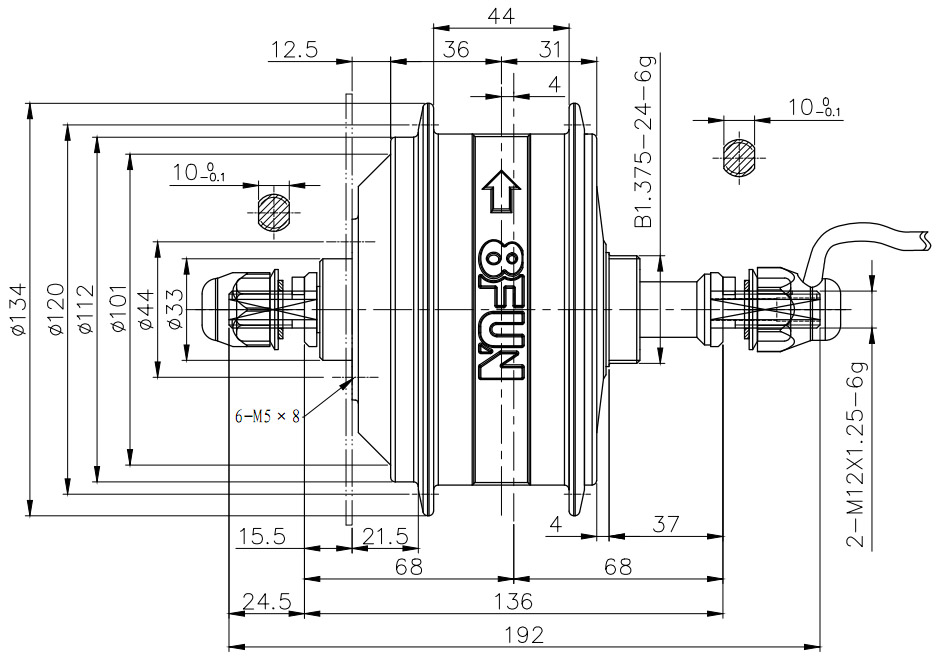

Quelli del Swxh!
Immagine:
134,3 KB |
In Vino Rident Omnia |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 17/02/2013 : 14:17:31
|
| utente master MERITATISSIMO... |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
casafe
Utente Medio
179 Messaggi |
Inserito il - 17/02/2013 : 14:36:43
|
Mamma mia che lecca sederi che ci sono in giro!!!! |
|
|
|
Mirco
Utente Senior
Puglia
1437 Messaggi |
Inserito il - 17/02/2013 : 15:40:24
|
| @casafe guarda che qui ci si dà una mano tra amici...non è assolutamente come dici tu!!! |
|
|
|
tnbike
Nuovo Utente
Trentino - Alto Adige
36 Messaggi |
Inserito il - 17/02/2013 : 22:58:34
|
Ciao a tutti
Ho un po' di esperienza con le raggiature.
Il parametro che generalmente manca oppure è difficile da calcolare è l' ERD del cerchio. E' praticamente il punto massimo dove dovrà arrivare il raggio. Poi con il calcolo si otterrà la lunghezza massima del raggio da utilizzare. Se serve una verifica io ho creato un file XLS che eventualmente è a vostra disposizione.
Ciao a tutti
Immagine:
8,07 KB |
|
|
|
tnbike
Nuovo Utente
Trentino - Alto Adige
36 Messaggi |
Inserito il - 17/02/2013 : 23:05:36
|
| Non penso che sul motore si possa fare un incrocio maggiore della ''seconda''. Io sul bafang 8FUN (penso sia il grosso) ho un incrocio in ''prima''. |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 18/02/2013 : 02:19:13
|
| casafe ha scritto:
Mamma mia che lecca sederi che ci sono in giro!!!!
|
come darti torto |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 18/02/2013 : 02:52:00
|
tornando a noi, considerando che il diametro del cerchio è 620, per uno spessore di 1 o 1,5 mm la lunghezza che mi viene col calcotaore sapim, è 269
Confermiamo? la accendiamo? ... |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
tnbike
Nuovo Utente
Trentino - Alto Adige
36 Messaggi |
Inserito il - 18/02/2013 : 18:40:42
|
Ok confermo.
Allego mio file xls.
I dati inseriti sono nelle caselle gialle.
Il risultato è nella casella verde
Allegato:  Raggi.xls
21,93 KB
|
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 18/02/2013 : 19:06:59
|
| perfetto ti ringrazio tnbike |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 20/02/2013 : 11:41:49
|
Aggiornamento....nella serata trascorsa a raggiare ruote il buon Barba mi disse di controllare il diametro della ruota, con un metro di legno....
Io invece, spinto dalla fiducia nel progresso tecnologico , ho utilizzato un metro a sfilo, i classici , comodi metri portatili di tutti i giorni.
Preso da un certo rimorso, nell aver boicottato il buon vecchio metro di legno, oggi ho Ri effettuato la misura,FORTUNATAMENTE
infatti stranamente segnava 2 mm in meno della precedente.
Mettendo a confronto il metro, mi sono accorto che quello srotolabile, aveva un "gioco" tra la clip magnetica all'inizio e il nastro numerato , che a seconda di come si spostava, falsava il risultato dei fatidici 2 mm....
Adesso infatti la misura dei raggi, risulta essere di 259 in virtù dei 269 precedenti considerando un cerchio di diametro 600 al posto dei vecchi 620.
insomma, alla fine, la "diceria" che le cose più obsolete, spesso siano più affidabili di quelle moderne, viene , in questo caso confermata.... |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
Barba 49
Utente Master
Toscana
36264 Messaggi |
Inserito il - 20/02/2013 : 14:11:17
|
Guarda che tutti i metri a nastro hanno un meccanismo di compensazione tra quando sono "tirati" e quando sono "spinti", altrimenti lo spessore del dentino falserebbe la misura.
Se poi il tuo con il passare del tempo aveva preso troppo gioco non discuto, ma i metri a nastro sono fatti così...
Che poi la nuova misura ti faccia avere una lunghezza dei raggi inferiore di 1cm mi pare una cosa veramente assurda, riprovaci ancora e sarai più fortunato!!!
Come fai a trovare ben 2cm di differenza tra i due metri (600 contro 620)? Sono 2mm, non 20mm la differenza che hai riscontrato! |
|
|
|
MilleMiglia
Utente Master
Liguria
6791 Messaggi |
Inserito il - 20/02/2013 : 14:20:02
|
La prima misura l'ha presa da carico, ne veniva dal compleanno...
|
In Vino Rident Omnia |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 20/02/2013 : 20:40:45
|
No non era il metro buliccio..ricontrollato stasera, e fiondato nel cestino.
|
