Dani85rr
Utente Medio
Veneto
254 Messaggi |
 Inserito il - 23/03/2013 : 00:22:25
|

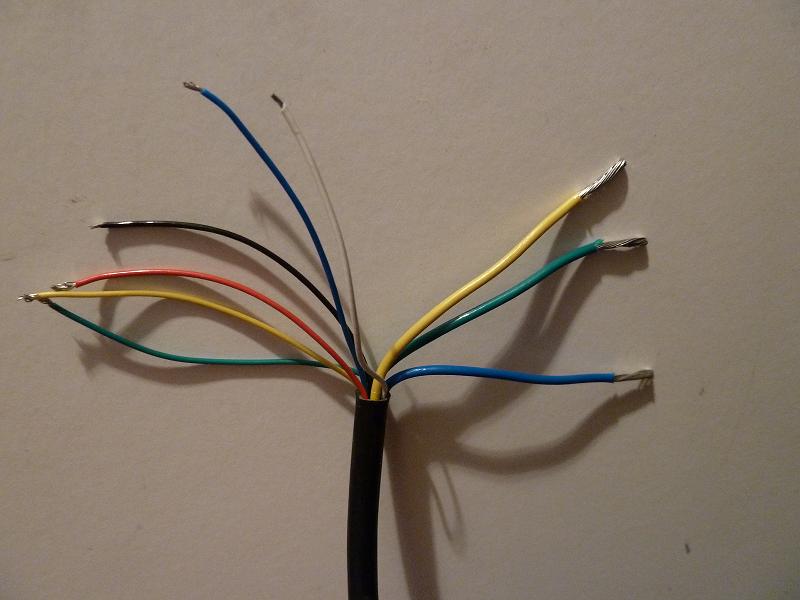

Ho acquistato un q100, volevo sapere senza smontarlo quali sono i colori dei sensori di hall che il cavo multipolare ha 6 fili+ 3 fasi.
Rosso positivo, nero negativo, mi rimangono il verde giallo blu e bianco, quale devo escludere?
Grazie
Immagine:
57,52 KB
|
|
|
Barba 49
Utente Master
Toscana
36197 Messaggi |
Inserito il - 23/03/2013 : 10:02:11
|
Anche se tu smontassi il motore non servirebbe a niente, non si può risalire alla combinazione esatta dei colori in questo modo!!!
Che tipo di centralina è quella della foto? Te lo chiedo perchè i Cute hanno delle centraline "dedicate" poichè a causa del grande rapporto di riduzione del motore (10/1) le centraline "normali" talvolta non riescono a farli funzionare correttamente.
In ogni caso il filo da scartare è il bianco, basta vedere i colori dei cavi che escono dal motore per capirlo, non esiste nessun bianco, anche se non è affatto scontato (se non è una centralina apposita) che i colori corrispondano, talvolta ci si perdono delle giornate...  |
 |
|
|
Dani85rr
Utente Medio
Veneto
254 Messaggi |
Inserito il - 23/03/2013 : 10:32:07
|
Buongiorno Barba,
dal motore mi esce il cavo con il connettore maschio e ha 9 poli, non vedo nessun colore, quello che ho messo in foto è la spelatura del cavo femmina che si va ad innestare con il maschio.
Come centralina pensavo si usare quella del nine, una 36v 17A, dici che non funziona per via del rapporto di riduzione?
Dicevo di smontare il motore perchè gurdando questo topic http://www.jobike.it/forum/topic.asp?ARCHIVE=true&TOPIC_ID=11963 la foto albero lato cavi smontato, sembrerebbe che ai sensori vanno il giallo blu e verde, pensavo di risalire ai colori in questo modo, ma comunque sia come dici te sarebbe un casino determinare a quale colore sensore corrisponde il colore della fase.
L'importante è collegare il rosso ed il nero, poi andro' a tentativi |
|
|
|
Dani85rr
Utente Medio
Veneto
254 Messaggi |
Inserito il - 23/03/2013 : 13:15:01
|
Confermo che con centralina nine continent 36v 17A rispettando i colori funziona tutto correttamente.
Sono anche contento perchè pensavo facesse più rumore ed invece è silenziosissimo(a vuoto) magari sotto sforzo frulla come un frullatore |
|
|
|
Giboitaly
Utente Medio
Emilia Romagna
198 Messaggi |
Inserito il - 23/03/2013 : 13:21:28
|
Dani85rr ciao,
per favore, se hai tagliato il connettore maschio del motore per collegare i sensori e le fasi e non ti serve più, me lo manderesti in una busta: mi farebbe comodo e non so dove trovarlo.
Ti ringrazio per l' attenzione.
Cordiali saluti.
Cesare |
Cesare - Ferrara - Portoferraio |
|
|
|
Dani85rr
Utente Medio
Veneto
254 Messaggi |
|
|
Barba 49
Utente Master
Toscana
36197 Messaggi |
Inserito il - 23/03/2013 : 13:45:40
|
| La centralina del Nine potrebbe avere problemi al massimo dei giri, e te ne accorgeresti perchè il motore non riuscirebbe a raggiungere gli RpM previsti, non ti ho detto che non funziona... |
|
|
|
Dani85rr
Utente Medio
Veneto
254 Messaggi |
Inserito il - 23/03/2013 : 14:18:51
|
Grazie Barba per i consigli, provando a vuoto comunque non sembra avere problemi, pure staccando il filo bianco e nero del limitatore acquista notevolmente più giri mantenendo fluidità.
Secondo te quindi con una centralina dedicata potrebbe andare più veloce? A questo punto mi conviene aspettare di provarlo realmente su strada per tirare delle conclusioni. |
|
|
|
Barba 49
Utente Master
Toscana
36197 Messaggi |
Inserito il - 23/03/2013 : 19:15:14
|
| Infatti, appena lo provi sotto sforzo ti rendi conto se il problema esiste... |
|
|
| |
