Inserito il - 04/05/2011 : 14:57:14

ciao ragazzi, oggi in pausa pranzo volevo collegare un connettore x programmare la centralina, ma quando l ho aperta mi sono reso conto che i pin non avevano la dicitura serigrafata, vi aiutate a decifrarli?
pin1->
pin2->
pin3->
pin4->GND
pin5->
(guardando da sinistra a destra la foto)

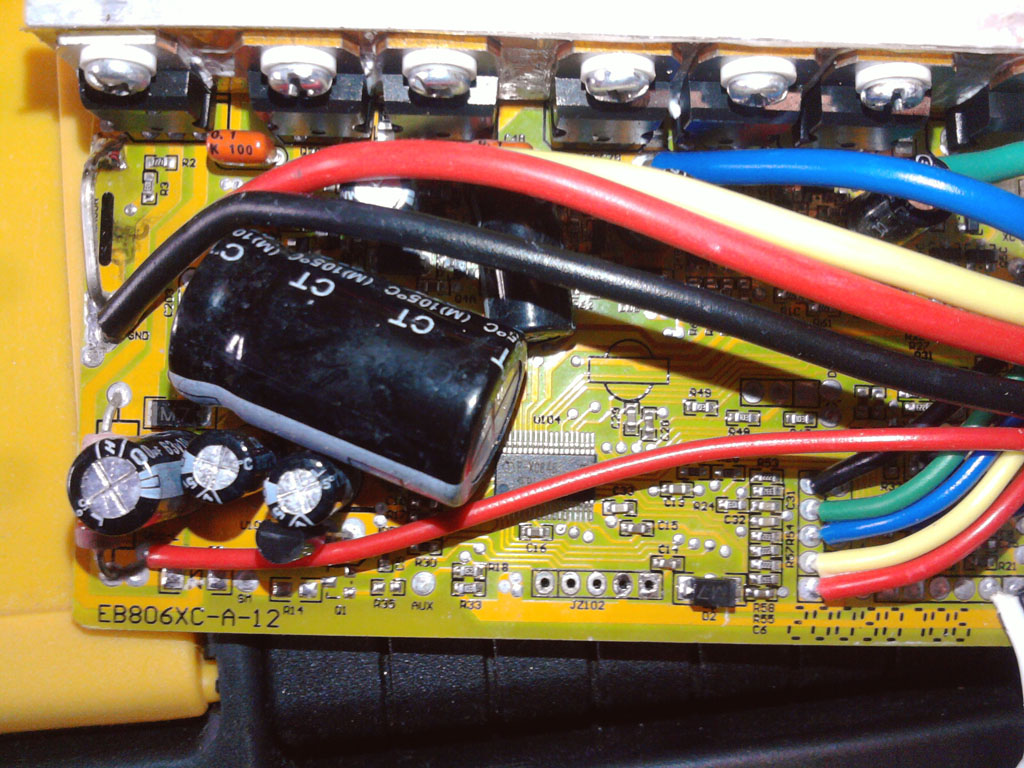

Immagine:

226,13 KB

SuperZ83
Utente Attivo

Abruzzo

517 Messaggi

Inserito il - 04/05/2011 : 15:35:56

Se guardi la sigla del uC, trovi il Datasheet e dai piedini di quello dovresti facilmente trovare rx, tx, reset e +5V...

"Chi conosce in profondità si sforza di essere chiaro; Chi vorrebbe sembrare profondo alla moltitudine si sforza di essere oscuro."
RR6.3 con cyclone
FR6 con Crystalyte

alezazza
Utente Attivo

Piemonte

607 Messaggi

Inserito il - 04/05/2011 : 16:12:17

E' corretto questo?
pin1-> RX
pin2-> Tx
pin3-> Nc
pin4-> +5
pin5-> Gnd

Domanda (forse stupida) si fa a centralina spenta visto che l alimentazione viene data da +5 giusto?

qualcuno sa la funzione del pin3?

mineblu
Utente Attivo

Friuli-Venezia Giulia

975 Messaggi

Inserito il - 04/05/2011 : 17:35:20

Si spenta!
Il pin 3 serve ad impostare un stato di funzionamento(non ricordo bene)
Comunque non e utile!

RH 205 HT

alezazza
Utente Attivo

Piemonte

607 Messaggi

Inserito il - 05/05/2011 : 08:45:17

scusate ancora, volevo prendere un nuovo adattatore da usb -> ttl, questo può andar bene?
http://it.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=0429278

SuperZ83
Utente Attivo

Abruzzo

517 Messaggi

Inserito il - 05/05/2011 : 08:51:48

dovrebbe andar bene, io ho comprato questo per la mia 18MOS infineon:
http://cgi.ebay.it/FTDI-TTL-232R-5V-CABLE-USB-TO-TTL-SERIAL-/150591810212?pt=Altro_Elettronica_e_Elettricit%C3%A0&hash=item230ff8aaa4#ht_500wt_1156

arrivato in due giorni, devo ancora provarlo.

"Chi conosce in profondità si sforza di essere chiaro; Chi vorrebbe sembrare profondo alla moltitudine si sforza di essere oscuro."
RR6.3 con cyclone
FR6 con Crystalyte

maxpoz
Utente Senior

Lombardia

1129 Messaggi

Inserito il - 05/05/2011 : 09:24:18

Ma è una delle nuove infineon? Si possono programmare?

Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v

RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah

alezazza
Utente Attivo

Piemonte

607 Messaggi

Inserito il - 05/05/2011 : 12:31:27

SuperZ83 ha scritto:

dovrebbe andar bene, io ho comprato questo per la mia 18MOS infineon:
http://cgi.ebay.it/FTDI-TTL-232R-5V-CABLE-USB-TO-TTL-SERIAL-/150591810212?pt=Altro_Elettronica_e_Elettricit%C3%A0&hash=item230ff8aaa4#ht_500wt_1156

arrivato in due giorni, devo ancora provarlo.

è identico a quello che ho detto io, solo che il tuo è gia con cavo e bello pronto

alezazza
Utente Attivo

Piemonte

607 Messaggi

Inserito il - 05/05/2011 : 12:56:07

di questo che dite?
http://cgi.ebay.it/USB-2-0-to-TTL-SERIAL-CONVERTER-CP2102-/360363053383?pt=UK_Computing_CablesConnectors_RL&hash=item53e74fd147

SuperZ83
Utente Attivo

Abruzzo

517 Messaggi

Inserito il - 05/05/2011 : 13:03:11

mi sembra vada bene anche questo.
