| Autore |
 Discussione  |
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
 Inserito il - 28/04/2015 : 17:08:20
|
Ho qualche dubbio su come collegare alcune file di una batteria 14S 7P (BMS da 80A).

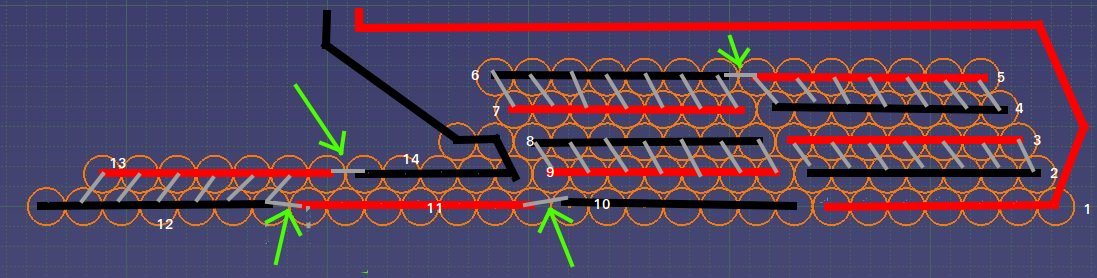

In particolare mi chiedevo se il collegamento indicato dalle frecce verdi possa rappresentare un collo di bottiglia per il passaggio di corrente da un parallelo al successivo.
n pratica non so proprio come passare dalla fila 5 alla fila 6, dalla 10 alla 11 etc.
Ho visto che alcuni utenti del forum mettono semplicemente una striscia che copre i 7 positivi della 5 con i 7 negativi della 6 ma
così facendo in pratica un unica striscetta di nichel dovrebbe sopportare tutta la corrente (circa 50/80A Ampere) in arrivo dalle file sottostanti...
...suggerimenti?
Immagine:
74,37 KB
Immagine:
81,01 KB
|
|
|
garchofa
Utente Senior
Liguria
1982 Messaggi |
Inserito il - 28/04/2015 : 18:42:48
|
Lo metti di sezione tale da reggere quella corrente, oppure cambi la configurazione delle celle facendo uscire il cavo del negativo dal estremo SX, dove ora ce disegnato il 13.
Ma a cosa ti servono 80Ah?, sara mica per il garchymotor? |
Sono morto |
 |
|
|
FabioR6
Utente Master
3369 Messaggi |
Inserito il - 28/04/2015 : 19:23:55
|
Configurazione moltoo molto strana.
Intanto io adottari un'altra configurazione.
In quella lunga la vedo dura.
In quel caso, puoi collegare più strisce una sopra l'altra.
Una sola striscia, assolutamente non basta !!!! |
La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi.
Cube trekking
Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11
34.600 km in aumento....
Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.
|
|
|
|
FabioR6
Utente Master
3369 Messaggi |
Inserito il - 28/04/2015 : 19:50:19
|
Questa è un'idea.
Hai quasi sempre 5 collegamenti in serie.
In un caso 3, ma ci metti 2 strisce
le ultime ci metterai 3 strisce.

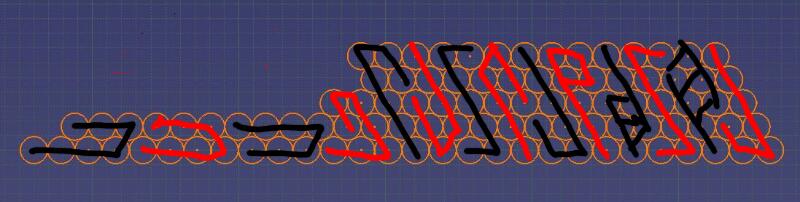

Immagine:
30,53 KB |
La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi.
Cube trekking
Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11
34.600 km in aumento....
Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.
|
|
|
|
FabioR6
Utente Master
3369 Messaggi |
Inserito il - 28/04/2015 : 19:54:27
|
Perdonate, ma ho fatto il disegno col cellulare.
scaricato un'applicazione e fatto il disegno a mano sul telefonino.
Non è stupendo, ma si capisce. |
La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi.
Cube trekking
Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11
34.600 km in aumento....
Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.
|
|
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
Inserito il - 28/04/2015 : 23:04:10
|
Innanzitutto grazie per i vosyri preziosi consigli. Garchofa , si è proprio un garchymotor . Certo non gli arriveranno 80 A ma 50A spero proprio di farglieli assaggiare al motorello.
Fabio quando dici 3 strisce nelle ultime serie (quelle di sinistra) intendi 3 per ogni coppia? Cioè 6 in totale tra le serie? Le striscie le sovrappongo a strati una sull altra?
Una striscia di nichel come quelle che uso ( 7mm x 0,12mm , Fabio correggi se sbaglio) quantto riescono a reggere in continua e di picco?
|
|
|
|
FabioR6
Utente Master
3369 Messaggi |
Inserito il - 29/04/2015 : 02:20:04
|
Esatto. Con 6 strisce sovrapposte, sei più ke a posto.
Considera ke noi abbiamo quelle da 7 mm.
Quindi anche 5 bastano.
Qui un esempio x farti un'idea.
https://www.akkuteile.de/hiluminband-1m-5mm/a-300101/ |
La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi.
Cube trekking
Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11
34.600 km in aumento....
Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.
|
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 29/04/2015 : 10:14:22
|
segui gli ottimi consigli che hai ricevuto,in progettazione cerca di mettere i paralleli vicini e doppiarli,se hai per forza un collo di bottiglia raddoppia il cavo,collega le uscite con cavo AW da modellismo,io cerco di mantenere anche la stessa lunghezza dei cavi di bilanciamento del bms per evitare piccole differenze di resistenza,anche se poi devono fare giri improbabili

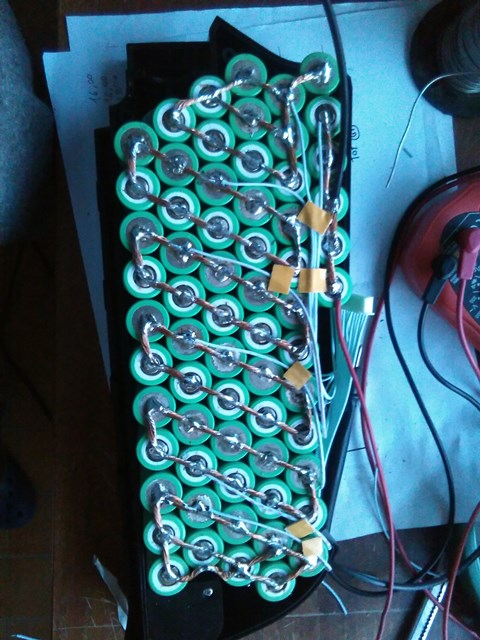

questa è una 13s 5p di 25R che mi ha fatto tribolare per il poco spazio nel bottle case,buon divertimento!
Immagine:
104,52 KB |
www.enerlab.it |
|
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
Inserito il - 29/04/2015 : 15:01:29
|
Perfetto...seguirò i vostri preziosi consigli. Se riesco a trovare lo spazio ridispongo in modo più compatto le ultime file...
Solo un'ultima domanda: i cavi di uscita (+) e (-), considerando le correnti in gioco, vanno bene da 6mm2 ?
Blindo, ma tu le saldi a stagno? Non si rovinano le celle? |
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
|
|
EBS
Utente Normale
Piemonte
78 Messaggi |
Inserito il - 29/04/2015 : 19:18:11
|
Complimenti blindo, pensa che io avevo paura di scaldare, saldandole a stagno, addirittura le celle con le linguette!  |
|
|
|
FabioR6
Utente Master
3369 Messaggi |
Inserito il - 29/04/2015 : 19:46:52
|
| Io ho il terrore, difatti ho risolto con la saldatrice a scarica. |
La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi.
Cube trekking
Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11
34.600 km in aumento....
Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.
|
|
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
Inserito il - 30/04/2015 : 12:15:42
|
Ho un po ripensato la disposizione aggiungendo un fila di celle sulla parte sinistra...stasera vi posto le foto...comunque cercherò i cavi AWG che dici o in mancanza andrò col 6mm2.
Grazie ancora...vi aggiorno sui progressi (lenti causa mancanza cronica di tempo) |
|
|
|
FabioR6
Utente Master
3369 Messaggi |
Inserito il - 30/04/2015 : 21:34:23
|
| Aspetto fiducioso. |
La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi.
Cube trekking
Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11
34.600 km in aumento....
Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.
|
|
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
Inserito il - 30/04/2015 : 23:18:18
|

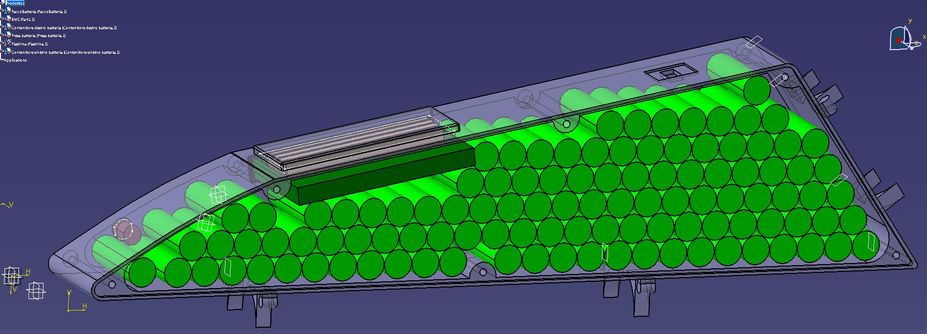

Giusto per chiarire il motivo della strana disposizione delle celle: in origine (prima che arrivasse il preventivo della stampa in 3D  ) il contenitore batteria doveva essere così:
Immagine:
56,25 KB

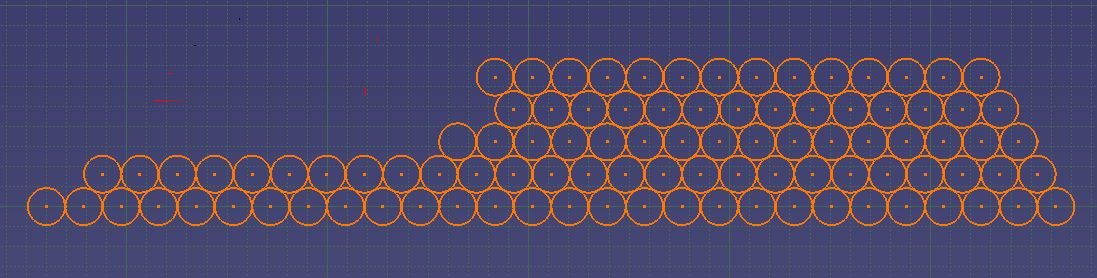

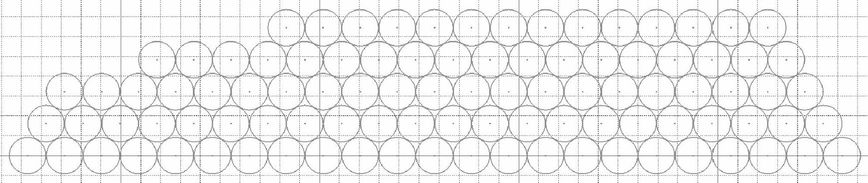

Adesso è stato riaggiustato per adattare il tutto al lavoro di sartoria di mia suocera...la nuova disposizione (finale) è questa:
Immagine:
42,61 KB

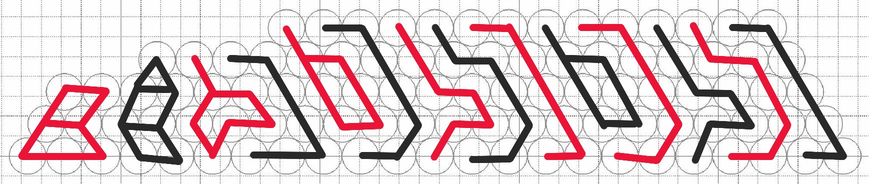

e penso di collegare il tutto così:
Immagine:
54,42 KB
Se mi dite che può andar bene domani inizierei a puntare le celle
|
|
|
|
FabioR6
Utente Master
3369 Messaggi |
Inserito il - 01/05/2015 : 20:08:40
|

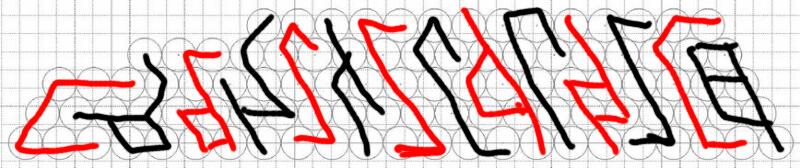

Non è male, ma vedi se così va meglio. Hai 2 collegamenti in serie in più sulla prima cella.
Immagine:
40,11 KB |
La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi.
Cube trekking
Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11
34.600 km in aumento....
Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.
|
|
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
Inserito il - 01/05/2015 : 21:12:58
|
| si, effettivamente così ne ho due in più. Grazie mille! |
|
|
|
FabioR6
Utente Master
3369 Messaggi |
Inserito il - 03/05/2015 : 13:15:50
|
Sulla prima hai la possibilità di fare almeno 8 collegamenti.
Sulla seconda e terza almeno 5,
5 collegamenti x 15 A sono almeno 75 A.
le altre tutte di più.
Spero di essere stato utile. |
La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi.
Cube trekking
Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11
34.600 km in aumento....
Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.
|
|
|
| |
Discussione |
|
]
Consiglio su collegamento paralleli batteria
