gioka
Utente Normale
77 Messaggi |
 Inserito il - 12/07/2016 : 13:33:26
|
Ciao a tutti,
nel fare modifiche elettriche alla mia bipa ho collegato in maniera errata i 3 fili del gas. ho invertito i due fili esterni.
Cosa ho combinato?
Grazie a tutti
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 12/07/2016 : 15:11:15
|
controlla se sul rosso e nero dell'acceleratore hai i 5 V,
potresti aver bruciato il circuitino che porta la tensione della batteria a 5V per alimentare gas,pas,elettronica interna,ecc
generalmente è un'integrato a tre piedini facile da trovare
|
www.enerlab.it |
 |
|
|
Barba 49
Utente Master
Toscana
36297 Messaggi |
Inserito il - 12/07/2016 : 16:17:27
|
Controlla che tra i cavi nero e rosso ci siano i 5V come ha suggerito Blindo7, poi metti i puntali tra il nero e il verde e guarda se accelerando la tensione passa da circa 0,5V fino a 4V: Se non hai il 5V tra rosso e nero si è bruciato l'integrato che produce i 5V nella centralina, se invece i 5V sono presenti ma tra il nero e il verde la tensione non varia accelerando allora hai bruciato il circuitino presente nella manopola e devi sostituirla.  |
|
|
|
gioka
Utente Normale
77 Messaggi |
Inserito il - 12/07/2016 : 18:35:57
|
Grazie dei consigli.
Dal rosso-nero escono solo 0.7V.
La manopola funziona bene perchè l'ho provata su una altra centralina.

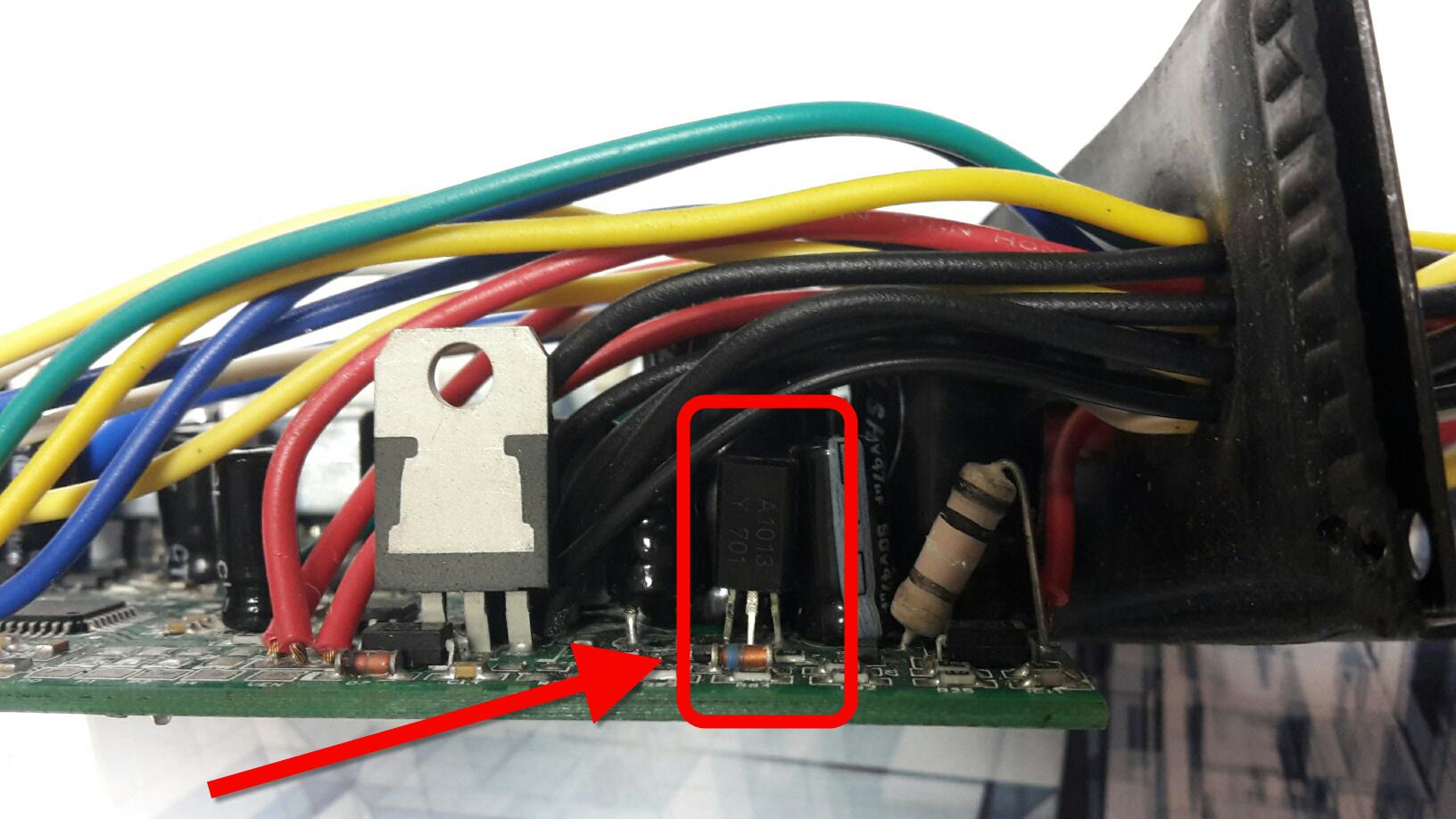

l'integrato che dite è quello evidenziato in foto?
Immagine:
154,67 KB
|
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
Inserito il - 12/07/2016 : 19:57:57
|
No non è quello. nello stampato dovrebbe essere indicato come U + un numero .
Ne dovresti trovare più di uno, a te interessa il regolatore dei 5V.
|
BIPA DA PESCA - ebike for fishing http://www.jobike.it/forum/topic.asp?TOPIC_ID=33948 |
|
|
|
Rotolo
Utente Attivo
Piemonte
851 Messaggi |
Inserito il - 12/07/2016 : 20:56:31
|
| Dovrebbe esserci scritto 7805 |
|
|
|
Barba 49
Utente Master
Toscana
36297 Messaggi |
Inserito il - 12/07/2016 : 22:32:22
|
Talvolta è montato sullo stesso dissipatore dei Mosfet, non è libero come nella foto...  |
|
|
|
gioka
Utente Normale
77 Messaggi |
Inserito il - 12/07/2016 : 23:07:46
|
Allora è quello alla sinistra di quello evidenziato nella foto, quello che sembra un mosfet. È marchiato 7805.
Speriamo.
|
|
|
|
Barba 49
Utente Master
Toscana
36297 Messaggi |
Inserito il - 13/07/2016 : 08:43:36
|
Perfetto, controlla anche le resistenze li vicine, se ne vedi una carbonizzata cambiala...  |
|
|
|
gioka
Utente Normale
77 Messaggi |
Inserito il - 14/07/2016 : 00:08:39
|
Aggiustata.
Per prima cosa ho cambiato il regolatore a sinistra del componente evidenziato in foto. Però provando i 5v tra il rosso ed il nero ne risultavano solo 0.7v.
Ho allora cambiato anche la resistenza a destra del componente evidenziato....ed ecco i 5v sul rosso e nero.
Grazie a tutti per l aiuto.
Ciao |
|
|
|
Barba 49
Utente Master
Toscana
36297 Messaggi |
Inserito il - 14/07/2016 : 08:35:20
|
Bella notizia!!!  |
|
|
| |
