Imer
Utente Medio
Piemonte
455 Messaggi |
 Inserito il - 27/11/2016 : 16:41:28
|
Dopo averne provate di cotte e di crude, penso che tra mouse, rotelle e potenziometri devo averne fatti una decina......
Poi finalmente l'idea giusta !

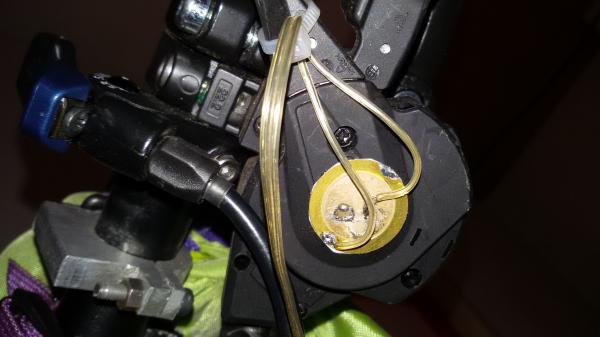

Ho usato una pastiglia piezoelettrica , praticamente una cicalina e sfruttando quello che in pratica è un altoparlante rilevo il click della leva cambio e spengo il motore.
Immagine:
33,84 KB
C'è un leggero ritardo sullo spegnimento, perché quando avviene il click in pratica la catena si sta già spostando,
ma siccome comincia a spostarsi sotto dove la catena non è in trazione la cambiata in pratica avviene a motore spento.
Lo spegnimento lo fissato a 400 mSec, ma adesso saranno le prove
a dirmi se il tempo è corretto.
La cosa bella è che l'installazione avviene con un semplice pezzo di
biadesivo per posizionare la capsula e non c'è nessun intervento sulla
cordina.
Prossimo sviluppo sarà l'inserzione graduale del motore per stressare meno la catena e per un miglior confort in bici.
Ciao IMer
|
|
|
Imer
Utente Medio
Piemonte
455 Messaggi |
Inserito il - 27/11/2016 : 16:46:15
|
Dimenticavo ,

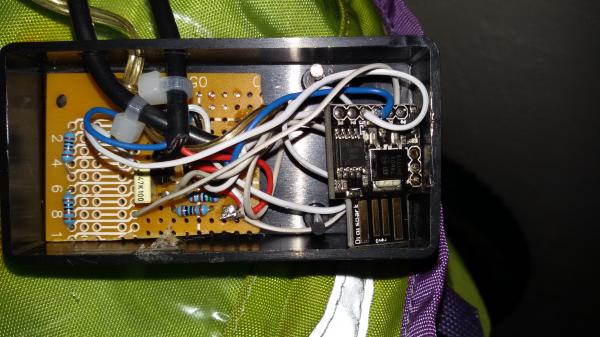

questa è l'elettronica.
Immagine:
50,06 KB
Ciao IMer |
 |
|
|
T4R
Utente Master
Campania
3523 Messaggi |
Inserito il - 27/11/2016 : 17:04:10
|
Grande Imer,complimenti per l'idea.
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
Monkey50z
Utente Attivo
Emilia Romagna
814 Messaggi |
Inserito il - 27/11/2016 : 17:54:42
|
| Mi associo, grande idea, un plauso al tuo lavoro. |
|
|
|
Eze73
Utente Medio
435 Messaggi |
Inserito il - 27/11/2016 : 18:46:50
|
bravo archimede... |
|
|
|
andrea 104KG
Utente Master
Marche
14273 Messaggi |
Inserito il - 27/11/2016 : 19:51:54
|
| Incredibile il sensore di cambiata sonoro ! Sei un mago! |
|
|
|
Bagigio
Utente Senior
Emilia Romagna
1608 Messaggi |
Inserito il - 27/11/2016 : 20:31:36
|
Bravo, complimenti !
Funziona anche se ti avvicini al manubrio e gridi "CAAMMBIOOOOOOO...!" ?
|
B'twin 7 2009 | Bafang SWXH rear | Samsung 29E 36v 14,5Ah | 27.500 Km since 18/10/2010 | in storage
Dahon Jetstream P8 | Bafang BBS01B | Samsung 21700 50E 36v 15Ah | muletto
Graziella All-Black | Bafang BBS01 | Sanyo 18650GA 36v 14Ah | ex muletto
Nazca Explorer | Bafang BBS01 | Sanyo 18650GA 36v 14Ah | 15.000 Km | limousine | mezzo quotidiano
+ 3.850 Km con ex CityBike 28" dal 01/09/2009 | Nine front FH154 7*9 | Dennj li-ion 36v 8.4Ah | dismessa
|
|
|
|
E-COSO
Utente Attivo
Veneto
631 Messaggi |
Inserito il - 27/11/2016 : 20:43:48
|
cambio sonico complimenti ! |
Motardona bbs1 + nexus8
Commuter da campagna Acorente bewo centrale+nexus8
li-ion 10s6p 17,5A by Dennj |
|
|
|
andrea 104KG
Utente Master
Marche
14273 Messaggi |
Inserito il - 27/11/2016 : 21:44:58
|
| Scherzi a parte basterebbe una sorta di campanello che anticipi la cambiata per avere il giusto anticipo |
|
|
|
Imer
Utente Medio
Piemonte
455 Messaggi |
Inserito il - 28/11/2016 : 07:20:50
|
Al prossimo che faccio elimino il ritardo, vado a prendere direttamente il segnale nelle dita.
Data l'età dovrei sentire qualche scricchiolio delle ossa.
Ciao IMer |
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 28/11/2016 : 09:39:52
|
complimenti ottima intuizione!!!
e soprattutto la capacità di svilupparlo,tanto di cappello!!!
forse potresti provare con un sensore di prossimità sul tasto per cambiare |
www.enerlab.it |
|
|
|
Imer
Utente Medio
Piemonte
455 Messaggi |
Inserito il - 28/11/2016 : 10:30:39
|
Grazie per i complimenti,
al sensore di prossimità ci avevo pensato ma volevo fare qualcosa il meno invasivo
possibile, per permettere a chi vuole costruirlo di montarlo e provarlo senza dover
intervenire meccanicamente sulla bici.
Pensa che l'idea mi è venuta per colpa di un amico appassionato di orologi meccanici
che mi aveva chiesto se potevo rilevare il tichettio del bilanciere per poter regolare
il tempo dell'orogologio.
Questo strumento lo avevo fatto piu' di un anno fà.
Avevo la soluzione sotto il naso e non me ne ero reso conto , quando venerdi mi è finito
in mano per caso uno dei primi prototipi che avevo fatto mi si è accesa la lampadina.
Ciao IMer
|
|
|
|
Daiwer
Utente Senior
Campania
1413 Messaggi |
Inserito il - 28/11/2016 : 10:33:14
|
| Complimenti per la raffinatezza della soluzione e, naturalmente, per la sua realizzazione! |
MONDRAKER LEVEL R - Motore Bosch 4gen - Batteria Bosch 625 Wh
E-MTB ON ONE DeeDar 27.5 - BBS02B (transformer) 750w 36v - Batteria 17Ah
E-Bike Tracking - Specialized Rock Hopper BBS01B 350W 36v - batteria sottosella 13Ah
E-MTB B1 KillerBee Team - Nome in codice ::LAZZARO 2.0:: BBS01 250W 36V 18A + Yoku ePro 36V 13Ah (RUBATA)
CUBE STEREO HYBRID 160 ACTION TEAM (VENDUTA) |
|
|
|
kaus
Utente Medio
Campania
152 Messaggi |
Inserito il - 29/11/2016 : 23:16:37
|
| Bella pensata,Imer. Complimenti! |
|
|
|
leonardix
Utente Master
Lazio
6283 Messaggi |
Inserito il - 30/11/2016 : 07:10:38
|
| Imer ha scritto:
Al prossimo che faccio elimino il ritardo, vado a prendere direttamente il segnale nelle dita.
Data l'età dovrei sentire qualche scricchiolio delle ossa.
Ciao IMer
|

Complimenti Imer! |
 www.leonardix.altervista.org - pagina FB |
|
|
|
bubunapoli
Utente Master
Campania
2124 Messaggi |
Inserito il - 30/11/2016 : 12:48:41
|
| Non puoi brevettarlo? |
|
|
|
Imer
Utente Medio
Piemonte
455 Messaggi |
Inserito il - 30/11/2016 : 13:05:19
|
In elettronica i brevetti li aggiri senza problemi, sono soldi buttati.
Piu' divertente lasciarlo di libero accesso a chi lo vuole.
Ciao Imer |
|
|
| |
