 Inserito il - 14/12/2016 : 22:19:51
|

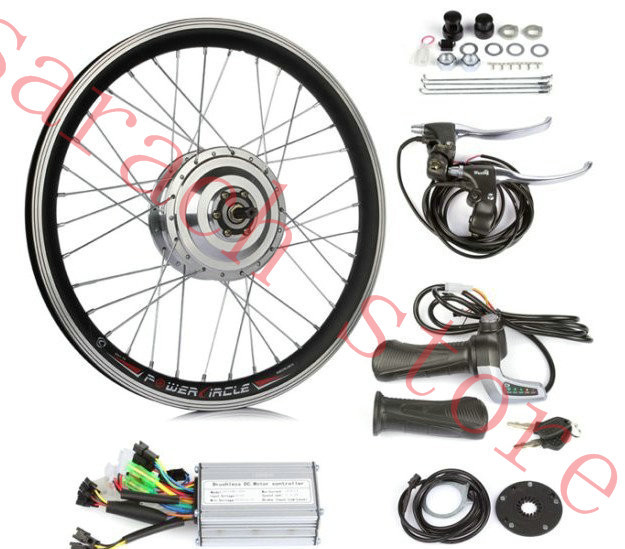

Sto tribolando per raggiare un piccolo hub GBK su un cerchio da 20" a doppia parete. Con i raggi che ho non riesco a fare raggiatura radiale o in prima: ad occhio mi sembra di poterli utilizzare facendo la raggiatura presente in foto. Però se sapessi che raggiautra è magari riesco a trovare altre immagini o filmati che mi aiutino. Mi sembra in terza, ma dalla foto non riesco a capire... che cavolo è???
Immagine:
96 KB
|
ecocar |
|
|
MilleMiglia
Utente Master
Liguria
6796 Messaggi |
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
Inserito il - 15/12/2016 : 05:58:45
|
| Quella in foto è in 2a.provato a calcolare la lunghezza in 1a o appunto in 2a che è la ruota viene un po più "rigida" . |
 |
|
|
Barba 49
Utente Master
Toscana
36297 Messaggi |
Inserito il - 15/12/2016 : 09:19:01
|
Scusami, ma non si parte mai dalla lunghezza dei raggi per fare i conti, casomai si fa la cosa opposta, si prende la misura del cerchio, del motore e poi con uno dei tanti calcolatorini online si rileva la giusta lunghezza del raggio!!!
Personalmente uso questo: http://www.sapim.be/spoke-calculator ma ce ne sono molti altri...
Fare quello che pensi tu di solito porta a risultati mediocri, comunque quoto Gianluigi, la raggiatura di quella ruota è in seconda...
Comunque se hai già i raggi non importa sapere quale raggiatura fare, devi solo provare a montarli e gli incroci vrranno da soli in base alla loro lunghezza, a meno che (come penso io) siano una misura intermedia che non puoi impiegare: Pensa che anche a parità di misura dei cerchi la lunghezza dei raggi può variare di MOLTO a causa della forma del profilo del cerchio.  |
|
|
|
ecocar
Utente Senior
Piemonte
1816 Messaggi |
Inserito il - 15/12/2016 : 09:51:28
|
Ho preso motore e raggi da GBK per montarli su cerchio doppia parete da 20" già in mio possesso (per avere i due cerchi identici) quindi mi hanno mandato i raggi giusti (spero) solo che devo capire per quale raggiatura sono giusti. Ad occhio mi sembrano sicuramente lunghi per la raggiatura radiale e forse lunghi per quella in prima e corretti per una raggiatura come quella in foto (ho fatto qualche prova veloce senza centrare bene la ruota.
Solitamente, quando mozzo e cerchio sono perfettamente posizionati ed i raggi correttamente disposti, i raggi sono di esatta misura se sfiorarno i fori del cerchio o devono entrare leggermente (es. un millimetro)? |
ecocar |
Modificato da - ecocar in data 15/12/2016 09:59:10 |
|
|
|
Barba 49
Utente Master
Toscana
36297 Messaggi |
Inserito il - 15/12/2016 : 10:12:21
|
I raggi non debbono mai sporgere all'interno del cerchio, questo significa che la filettatura è a fine corsa nel nipples e non consentirà una buona opera di centratura e trazione.
Quando hai fatto l'ordine hai fornito la misura in pollici del cerchio (20") oppure la misura effettiva dell'interno presa con il metro? Se hai fornito la misura in pollici hai indotto in errore il venditore, come ti ho accennato NON esistono al mondo due cerchi a doppia parete da 20" identici, dipende tutto dal profilo: Lo vedi molto bene sui cerchi delle bici da corsa, alcuni hanno un profilo alto il doppio o il triplo degli altri...
Comunque se usi adesso il calcolatorino online che ti ho linkato puoi vedere se i raggi sono quelli giusti, ti risparmi un sacco di tempo e arrabbiature!!! |
Modificato da - Barba 49 in data 15/12/2016 10:13:48 |
|
|
|
ecocar
Utente Senior
Piemonte
1816 Messaggi |
Inserito il - 15/12/2016 : 10:24:50
|
Si,grazie, comunque ho già un motore raggiato da GBK ed il profilo del cerchio fornito da GBK è molto simile al mio (una differenza di circa un mm che spero di recuperare con il normale serraggio).
Non ho potuto confrontare il diametro interno perchè la ruota che ho di GBK è da 16" |
ecocar |
Modificato da - ecocar in data 15/12/2016 10:35:44 |
|
|
|
panurge
Utente Medio
Toscana
311 Messaggi |
Inserito il - 20/12/2016 : 12:03:37
|
Ciao, quella raggiatura non è convenzionale.
è un tipo particolare di raggiatura, a gruppi di 6 invece che di 4 (o tre invece che di 2 se si considera una flangia sola) tecnicamente è una prima e mezzo. Perchè i raggi partendo dal mozzo, finiscono sul foro numero 3 del cerchio partendo dal radiale, considerandolo come 0. (mentre in prima finiscono sul 2 ed in seconda sul 4) i raggi, alternatamente, incrociano uno o 2 altri raggi dello stesso lato (appunto 1 e mezzo di media).
Per la lunghezza dei raggi il modo migliore è mettere cerchio e mozzo in piano, al livello desiderato e ruotati nella posizione giusta, e misurare direttamente la lunghezza del raggio con un raggio piu' lungo, ma ti anticipo subito che se in prima i raggi che hai sono troppo corti, per questa sono ancora piu' corti.
Se osservate bene, in pratica, per ogni gruppo di tre raggi della stessa flangia, ce ne è uno, alternativamente interno ed esterno che è orientato nella direzione opposta al normale (quindi a tirare invece che a spingere o viceversa).
Puo' essere fatta solo col 36h e non col 32h ovviamente.
Ha il vantaggio rispetto ad altre "asimmetriche" che i raggi sono tutti della stessa lunghezza e che l'alternanza sul mozzo e sul cerchio destra/sinistra ed interno/esterno, resta invariata anche se poi un raggio ogni tre come detto, va in direzione opposta
Di solito veniva fatta coi raggi incrociati (cioè quelli di destra sul mozzo vanno a sinistra sul cerchio e viceversa) e mi pare proprio sia cosi' anche nella foto, ma si puo' fare anche "normale" salvo che ti troverai la valvola in posizione scommoda, con un cerchio standard (primo foro dopo la valvola a destra).
Se la riesci a fare non è male.....
Ma come ha detto Barba la cosa migliore è ordinare dei raggi adatti alla prima o alla seconda standard. in Generale il consiglio è di non usare una raggiatura che generi un angolo fra nipplo e cerchio troppo piccolo, i migliori raggi/nippli (sapim strong per me), vengono garantiti fino a 77-78° tanto per fare dei numeri. |
