T4R
Utente Master
Campania
3501 Messaggi |
 Inserito il - 30/12/2017 : 16:04:42
|
Salve a tutti,
qualche giorno fà ho conosciuto Angelo che aveva la necessità di raggiungere un appezzamento di terreno sulle pendici del monte Somma.
Breve scambio di opinioni e ci accordiamo sul tipo di bici da realizzare.
le specifiche di progetto prevedono principalmente:
Strada bianca in leggera/discreta salita.
Buona autonomia anche in considerazione della salita e del fatto che l'aiuto muscolare non sarà eccessivo.
La bici di partenza era questa:
https://www.decathlon.it/mtb-rockrider-340-nera-id_8351519.html
diventerà una BiPa con motore centrale bbs 36V 500W

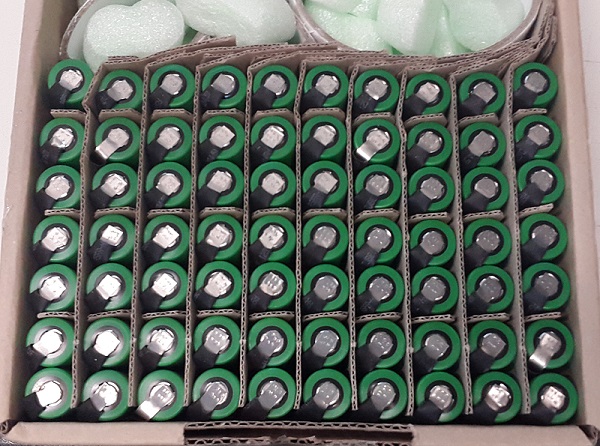

alimentata da una 10s7p con celle SonyVTC6
Immagine:
185,24 KB

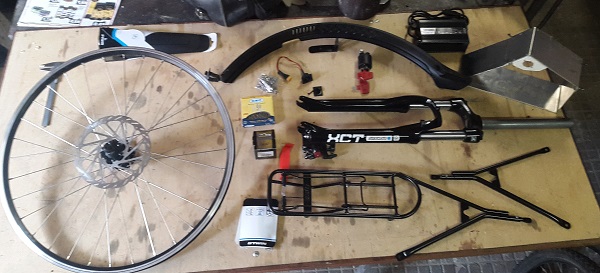

Dato che le prestazioni ed il peso aumenteranno abbiamo deciso di cambiare forcella per metterne una con freno a disco, con disco di diametro 180mm e di utilizzare una pinza a filo invece che idraulica per consentire il montaggio delle leve freno con cut off.
Immagine:
120,27 KB

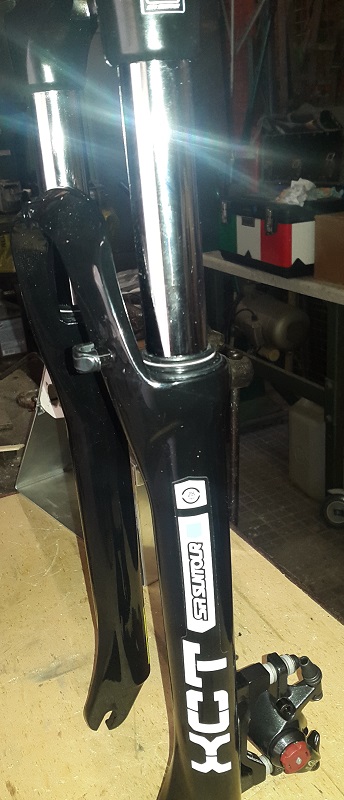

Qui un dettaglio della pinza con già installato il distanziale per il disco da 180mm
Immagine:
145,8 KB

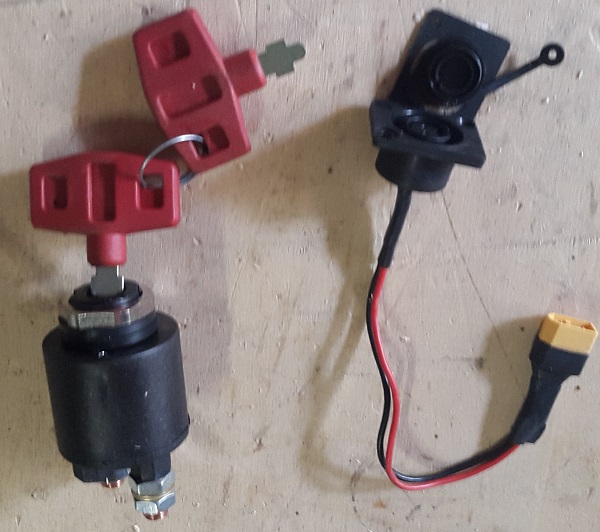

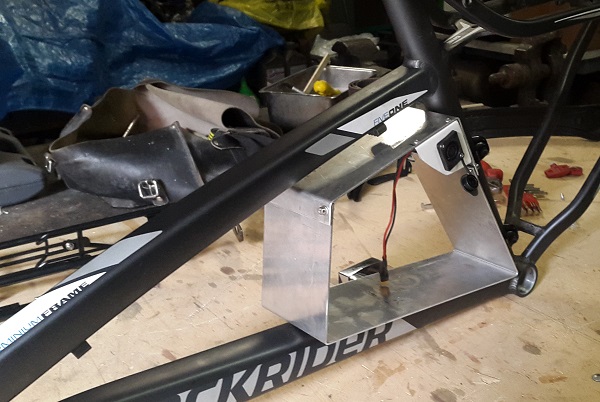

Le celle saranno contenute in un case di alluminio sagomato che sarà rivestito di stoffa impermeabile, sul case ci saranno la chiave di contatto e la presa per la ricarica.
Immagine:
117,78 KB
Immagine:
116,08 KB
Immagine:
116,08 KB
Settimana prossima sarà pronta la batteria e speriamo che il motore arrivi presto.
Saluti Pino
|
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
Barba 49
Utente Master
Toscana
36213 Messaggi |
Inserito il - 30/12/2017 : 16:51:52
|
Beh, con 36V-22Ah di Sony VTC6 può veramente fare delle belle girate!!!
Non condivido invece l'utilizzo dei freni a disco a filo, visto che la bici sarà comunque illegale (500W) bastava montare un acceleratore invece del pas e il cut-off sui freni diventava inutile...
Spiega comunque bene al tuo amico come registrare la pastiglia interna del freno e la tensione del cavo, altrimenti poi si ritrova con la bici che non si ferma!!!
|
Modificato da - Barba 49 in data 30/12/2017 16:54:06 |
 |
|
|
T4R
Utente Master
Campania
3501 Messaggi |
Inserito il - 30/12/2017 : 19:43:21
|
| Barba 49 ha scritto:
............ bastava montare un acceleratore invece del pas e il cut-off sui freni diventava inutile...
|
Ehm........................
chi ha detto che ci sarà solo l'accelleratore?????? .
Scherzi a parte verrà installato un interruttore per alternare l'uso del pas in zone urbane con il gas sui sentieri, per cui il cut off l'ho ritenuto comunque necessario.
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
Barba 49
Utente Master
Toscana
36213 Messaggi |
Inserito il - 30/12/2017 : 19:54:57
|
 |
|
|
|
E-COSO
Utente Attivo
Veneto
631 Messaggi |
Inserito il - 30/12/2017 : 21:31:54
|
con una signora batteria così , mi chiedo , un circuito di precarica non è necessario ?
è integrato nel blocchetto chiave ?
o è già antichità elettronica nel 2018.. |
Motardona bbs1 + nexus8
Commuter da campagna Acorente bewo centrale+nexus8
li-ion 10s6p 17,5A by Dennj |
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 31/12/2017 : 01:50:51
|
Pino scusa tanto ma due cose ... io avrei cambiato il cut off per il freno, non il freno per il cut off...
Poi le rondelle sull’adattatore distanziale non si possono vedere ...
Saluti Pino
 |
In Vino Rident Omnia |
|
|
|
E-COSO
Utente Attivo
Veneto
631 Messaggi |
Inserito il - 31/12/2017 : 09:48:00
|
| negli avid le rondelle sono essenziali per il centraggio , sono a profilo conico |
Motardona bbs1 + nexus8
Commuter da campagna Acorente bewo centrale+nexus8
li-ion 10s6p 17,5A by Dennj |
|
|
|
luc_maz48
Utente Master
Piemonte
6928 Messaggi |
Inserito il - 31/12/2017 : 10:26:52
|
Molto probabilmente (anzi, sicuramente), è una tua indole.... (a Natale siamo tutti un pò più buoni)!
Complimenti davvero!
Vedi:
http://www.jobike.it/forum/topic.asp?TOPIC_ID=74063
Buon Anno!
|
Pieghevole Hinergy Click 20", 36V 250Watt, 7vel. Batteria Long, con celle Samsung 36V 11,6 Ah.
Tandem pieghevole Graziella 20", con Kit Bafang motore centrale BBS01 36V 250W 15A. -VENDUTO Agosto 2023!
|
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 31/12/2017 : 10:53:53
|
| E-COSO ha scritto:
negli avid le rondelle sono essenziali per il centraggio , sono a profilo conico
|
Ho lo stesso bb7 da qualche anno ormai, lo comprai immediatamente quando uscì... non mi ricordo il particolare delle rondelle... anche perché onestamente non mi piaceva come frenava e l’ho sostituito subito con un freno idraulico ed un cut off per freni idraulici.. |
In Vino Rident Omnia |
|
|
|
T4R
Utente Master
Campania
3501 Messaggi |
Inserito il - 01/01/2018 : 21:39:58
|
@MM
La bici nasce con i v-brake e tutto l'ambaradan (Kit, batteria, forcella, ecc.) è venuto a costare non poco, per cui far spendere altri soldi per un set idraulico predisposto per l'e-bike non me la sono sentita.
Oltretutto al contrario di te io mi sono sempre trovato bene con i BB7, ne ho montati diversi set.
C'è solo la seccatura di doverli registrare di tanto in tanto.
A mia memoria anche alcuni kit idraulici escono con quelle rondelle che come ha detto E-coso sono necessarie per l'allineamento.
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
andrea 104KG
Utente Master
Marche
14134 Messaggi |
Inserito il - 01/01/2018 : 23:31:31
|
| Le rondelle le hanno anche altre marche di dischi a filo... Sugli idraulici non le ho mai viste e sinceramente non mi spiego il perché , potrebbero mantenere un perfetto allineamento al disco. Qualcuno sa perche gli idraulic non le anno ? |
|
|
|
Steu851
Utente Master
Lombardia
4103 Messaggi |
Inserito il - 02/01/2018 : 09:11:00
|
quel tipo di rondelle le avevano anche i vecchi Avid juicy montati in origine sulla specilized, probabilmente non si usano più perchè vengono fatte lavorazioni più precise e la pinza risulta naturalmente allineata.
Quello che è strano che ne ha utilizzate 2 coppie per vite col chiaro scopo di alzare la pinza, e ciò non va bene |
Stefano da Brugherio (MB)
E-MTB: Haibike Xduro AllMtn 3.0 2020
E-MTB moglie : Haibike Xduro AllMtn 3.5 2020
Util-Ebike: Libellula versione 2.6 con step-up e centralina sine wave
Il mio canale Youtube https://www.youtube.com/c/YACVlog?sub_confirmation=1 |
Modificato da - Steu851 in data 02/01/2018 09:12:09 |
|
|
|
ggg1975
Nuovo Utente
39 Messaggi |
Inserito il - 02/01/2018 : 17:29:20
|
Ciao Pino,
Sta venendo una gran bella bici, complimenti!
Le vtc6 mi ingolosiscono.
Prima o poi ti chiederò di costruirmi una piccola batteria anche a me  |
|
|
|
T4R
Utente Master
Campania
3501 Messaggi |
Inserito il - 02/01/2018 : 21:40:11
|
| ggg1975 ha scritto:
Ciao Pino,
Sta venendo una gran bella bici, complimenti!
Le vtc6 mi ingolosiscono.
Prima o poi ti chiederò di costruirmi una piccola batteria anche a me
|
Grazie
quando vuoi fai un fischio.
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
roby77
Utente Medio
Campania
192 Messaggi |
Inserito il - 02/01/2018 : 22:53:21
|
| Ciao t4r se puoi ci mostri come salderai le celle,sono curioso perché ho notato che hai scelto le strip presaldate. |
specialized rockhopper 29" in allestimento |
|
|
|
Barba 49
Utente Master
Toscana
36213 Messaggi |
Inserito il - 03/01/2018 : 10:10:03
|
Con le strip presaldate il resto dei collegamenti si fa saldando a stagno un cavo nudo di rame della giusta sezione, l'importante è avere le idee ben chiare quando si fa l'ordine, esistono linguette saldate a "U" e a "Z" e se sbagli poi è un problemone!!!
Il lavoro sarà facilitato dal fatto che quelle celle si posssono usare anche senza BMS, quindi ci saranno in giro pochissimi cavi! |
|
|
|
T4R
Utente Master
Campania
3501 Messaggi |
Inserito il - 07/01/2018 : 16:03:58
|

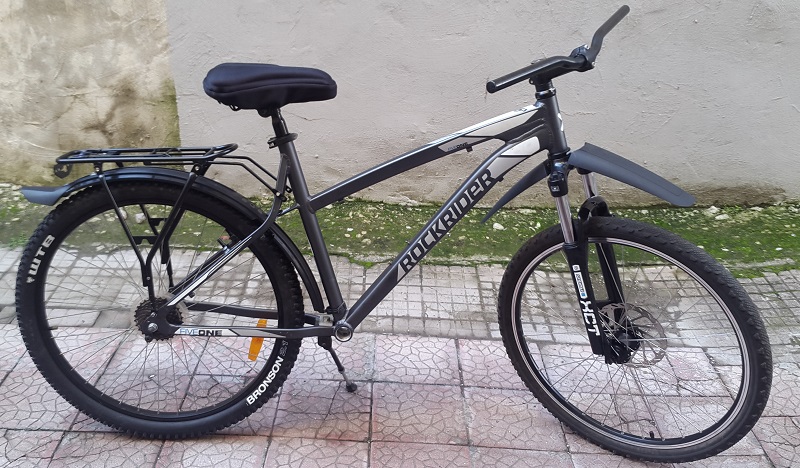

In attesa che arrivi il motore ho cominciato a montare la bici che era stata fatta completamente a pezzi.
adesso è così:
Immagine:
213,42 KB
prima era così:
Immagine:
94,9 KB
La batteria come detto verrà saldata a stagno. Ho un saldatore a stilo da ben 200W che mi permette di saldare agevolmente le celle senza correre il rischio di rovinarle. Con questo saldatore ho saldato le buste A123 da 20Ah anche sulla linguetta d'alluminio. Permettetemi di dire che, per ulteriore sicurezza, adotto un metodo particolare in più fasi che riducono drasticamente il rischio ed è pur vero che ho cominciato a saldare che avevo 10anni. Ho preso tutte le celle con le strip ad u e non ho avuto grossi problemi nel direzionarle alla bisogna. Questa è la 6/7ima batteria che assemblo con le 18650 e nonostante non ne abbia fatte due uguali per forma e capacità è andato sempre tutto liscio.

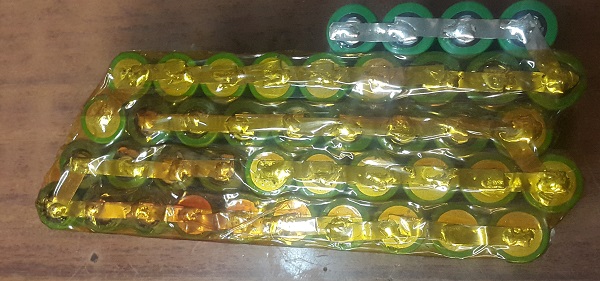

Qui una foto durante l'assemblaggio:
Immagine:
120,84 KB
Il nastro giallo è in Kapton ed ha caretteristiche di isolamento e resistenza al calore molto elevate.
Una volta finita ricevera un guscio di teflon per ripararla dagli urti.
Oddio non è che starà all'aperto, verrà messa nel case di alluminio, ma voglio stare assolutamente al sicuro.
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
Modificato da - T4R in data 07/01/2018 16:19:28 |
|
|
|
luc_maz48
Utente Master
Piemonte
6928 Messaggi |
Inserito il - 07/01/2018 : 16:20:05
|
Complimenti per il lavoro finora svolto!
|
Pieghevole Hinergy Click 20", 36V 250Watt, 7vel. Batteria Long, con celle Samsung 36V 11,6 Ah.
Tandem pieghevole Graziella 20", con Kit Bafang motore centrale BBS01 36V 250W 15A. -VENDUTO Agosto 2023!
|
|
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
Inserito il - 07/01/2018 : 17:00:17
|
| Vai Pino ! |
|
|
|
T4R
Utente Master
Campania
3501 Messaggi |
Inserito il - 11/01/2018 : 18:58:51
|

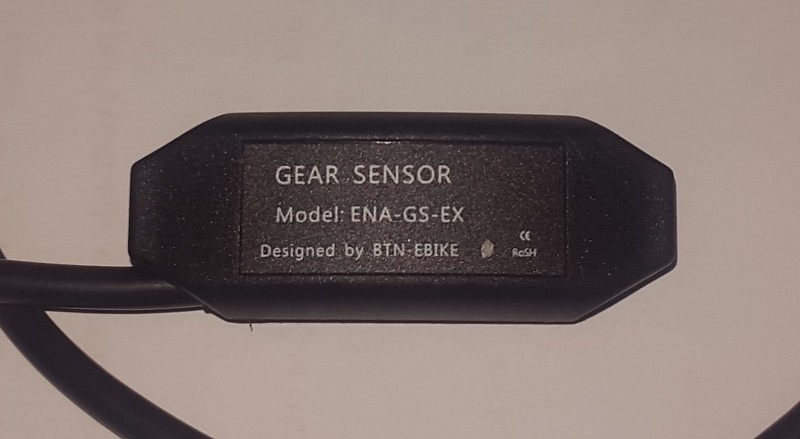

Inizia ad arrivare un pò di roba e mi sorge un dubbio:
Immagine:
82,74 KB
Il filo del cambio deve entrare a dx o a sx? O è indifferente?
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
T4R
Utente Master
Campania
3501 Messaggi |
Inserito il - 11/01/2018 : 20:08:55
|
Scusate altra domanda, ho cercato ma senza risultato.
La piastra che và montata a sx ha dei dentini. Và montata con i dentini verso il telaio o verso il dado?
Grazie.
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
Steu851
Utente Master
Lombardia
4103 Messaggi |
Inserito il - 12/01/2018 : 11:59:52
|
Il gear sensor puoi montarlo come ti viene più comodo, infatti stacca il motore quando il cambio sale o scende di rapporto, quindi quando il cavo si muove in un senso o nell'altro.
I dentini vanno verso il telaio |
Stefano da Brugherio (MB)
E-MTB: Haibike Xduro AllMtn 3.0 2020
E-MTB moglie : Haibike Xduro AllMtn 3.5 2020
Util-Ebike: Libellula versione 2.6 con step-up e centralina sine wave
Il mio canale Youtube https://www.youtube.com/c/YACVlog?sub_confirmation=1 |
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 12/01/2018 : 12:30:18
|
Ciao Pino quoto Steu,ho preso un gearsensor da ev-power,
ho visto che ci sono anche gearsensor di BTN,e shiftsensor di PSW,non so se c'è originale e copia,con led e senza,
e nemmeno l'ho ancora montato,
quì trovi le istruzioni di quello czek che vende anche alcedo
http://gearsensor.com/files/c2d42392846d25b07233ed5cbc58764d.pdf
in particolare dice che non va aperto,il senso è ininfluente,e che tocca cambiare marcia
ogni mese se la bici è ferma |
www.enerlab.it |
|
|
|
T4R
Utente Master
Campania
3501 Messaggi |
Inserito il - 12/01/2018 : 15:01:23
|
Grazie ad entrambi.
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
Eze73
Utente Medio
435 Messaggi |
Inserito il - 13/01/2018 : 15:29:40
|
Per mia esperienza personale il gear sensor è utile se non vai sul tecnico sterrato o su sconnesso in genere...
io l ho tolto dalla disperazione, nelle salite più scassate la bici o meglio il gearsensor mi staccava di continuo l assistenza e ti assicuro dà fastidio!
Ho imparato ad usare la leva del freno o mò di frizione, basta una leggera pressione e via di cambiata, almeno decido io quando deve staccare!
poi se la salite o le strade in genere sono ripide ma non scassate può fare un buon lavoro, Ciao! !
|
|
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
Inserito il - 13/01/2018 : 20:37:50
|
Ciao ,dentini sul telaio .
I motori nuovi versioni B hanno il cavo per il sensore di cambiata quel effetto fastidioso on/off non c'è,ora rallenta un attimo l'assistenza ma senza interromperla del tutto è molto più piacevole e funzionale . |
|
|
|
T4R
Utente Master
Campania
3501 Messaggi |
Inserito il - 17/01/2018 : 18:03:24
|
Il motore è arrivato ed ho iniziato il montaggio.
Ho riscontrato un problema accendendo il tutto ed accellerando dopo qualche attimo sul display compare il simbolo del motore ed in basso la scritta error H21.
Però il motore continua a funzionare.
Cosa devo fare? Che tipo di problema è? Sembra funzionare tutto.
Esiste un elenco degli errori per capire cosa di si tratta?
Grazie.
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
Inserito il - 17/01/2018 : 18:08:51
|
sensore di velocità ,controlla il magnete forse non legge il sensore di velocità.
Se vuoi mi puoi anche fare una chiamata o un Wapp. |
|
|
|
Daiwer
Utente Senior
Campania
1413 Messaggi |
Inserito il - 18/01/2018 : 09:40:54
|
| T4R ha scritto:
Il motore è arrivato ed ho iniziato il montaggio.
Ho riscontrato un problema accendendo il tutto ed accellerando dopo qualche attimo sul display compare il simbolo del motore ed in basso la scritta error H21.
Però il motore continua a funzionare.
Cosa devo fare? Che tipo di problema è? Sembra funzionare tutto.
Esiste un elenco degli errori per capire cosa di si tratta?
Grazie.
Saluti Pino
|
L'errore è certamente dato dal sensore di velocità, come già ti ha detto gianluigi08.
Se avevi provato il motore al banco è tutto normale, visto che il sensore non legge il passaggio del magnete. Se invece avevi già montato sensore e magnete, allora controlla che sia collegato bene, oppure che legga il magnete. La cosa è facilmente verificabile perché il sensore di velocità se è collegato accende il piccolo led rosso che ha ad una estremità, se legge il magnete il led si accende e spegne al passaggio del magnete. Quindi devi solo regolare la giusta distanza con la vitina sul supporto del sensore di velocità che si fissa al fodero basso sinistro del carro posteriore. |
MONDRAKER LEVEL R - Motore Bosch 4gen - Batteria Bosch 625 Wh
E-MTB ON ONE DeeDar 27.5 - BBS02B (transformer) 750w 36v - Batteria 17Ah
E-Bike Tracking - Specialized Rock Hopper BBS01B 350W 36v - batteria sottosella 13Ah
E-MTB B1 KillerBee Team - Nome in codice ::LAZZARO 2.0:: BBS01 250W 36V 18A + Yoku ePro 36V 13Ah (RUBATA)
CUBE STEREO HYBRID 160 ACTION TEAM (VENDUTA) |
|
|
|
T4R
Utente Master
Campania
3501 Messaggi |
Inserito il - 18/01/2018 : 13:50:21
|
Grazie a anche a te ( avevo già ringraziato GL in privato).
Si ho provato il tutto senza catena per cui la ruota non girava e dopo pochi secondi si accendeva la spia.
Altra domanda l'uscita per le luci è in grado di alimentare un piccolo relè?
Mi confermate che escono 6V ( per pura pigrizia mi rompo di misurare con il tester )
Grazie
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
pacio62
Utente Medio
Umbria
312 Messaggi |
Inserito il - 28/01/2018 : 15:31:35
|
Come procede il lavoro? finito? se puoi per cortesia posta alcune foto del lavoro finito, devo prendere spunti  |
|
|
|
T4R
Utente Master
Campania
3501 Messaggi |
Inserito il - 28/01/2018 : 18:23:24
|
Ci manca poco e non mancherò di postare le foto
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
darione85
Nuovo Utente
4 Messaggi |
Inserito il - 29/01/2018 : 09:59:03
|
| Ciao dove hai acquistato le batterie ? |
|
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
|
| |
Discussione |
|
]
La bici di Angelo
