Ciao a tutti come anticipato nel post di presentazione, la scimmia; è uscita allo scoperto!
Ho deciso di elettrificare la mia bestiolina.
Ho dovuto optare per l'hub anteriore in quanto al posteriore ho il cambio interno al mozzo e per l'uso che ne farò non mi sembrava il caso di montare un kit centrale, vuoi per il costo, vuoi perché io voglio una bici a pedalata "criceto"
Ho comprato un kit Bafang 500w 48v,per poter andare ai 25km/h in scioltezza e sui cavalcavia anche con batteria semiscarica (e con il mio dolce peso di 104kg)
Come avrete capito dalle premesse, il mio obiettivo è quello di utilizzarla in modo ludico e rilassante, per il caffè serale estivo e per qualche scampagnata intorno a casa...

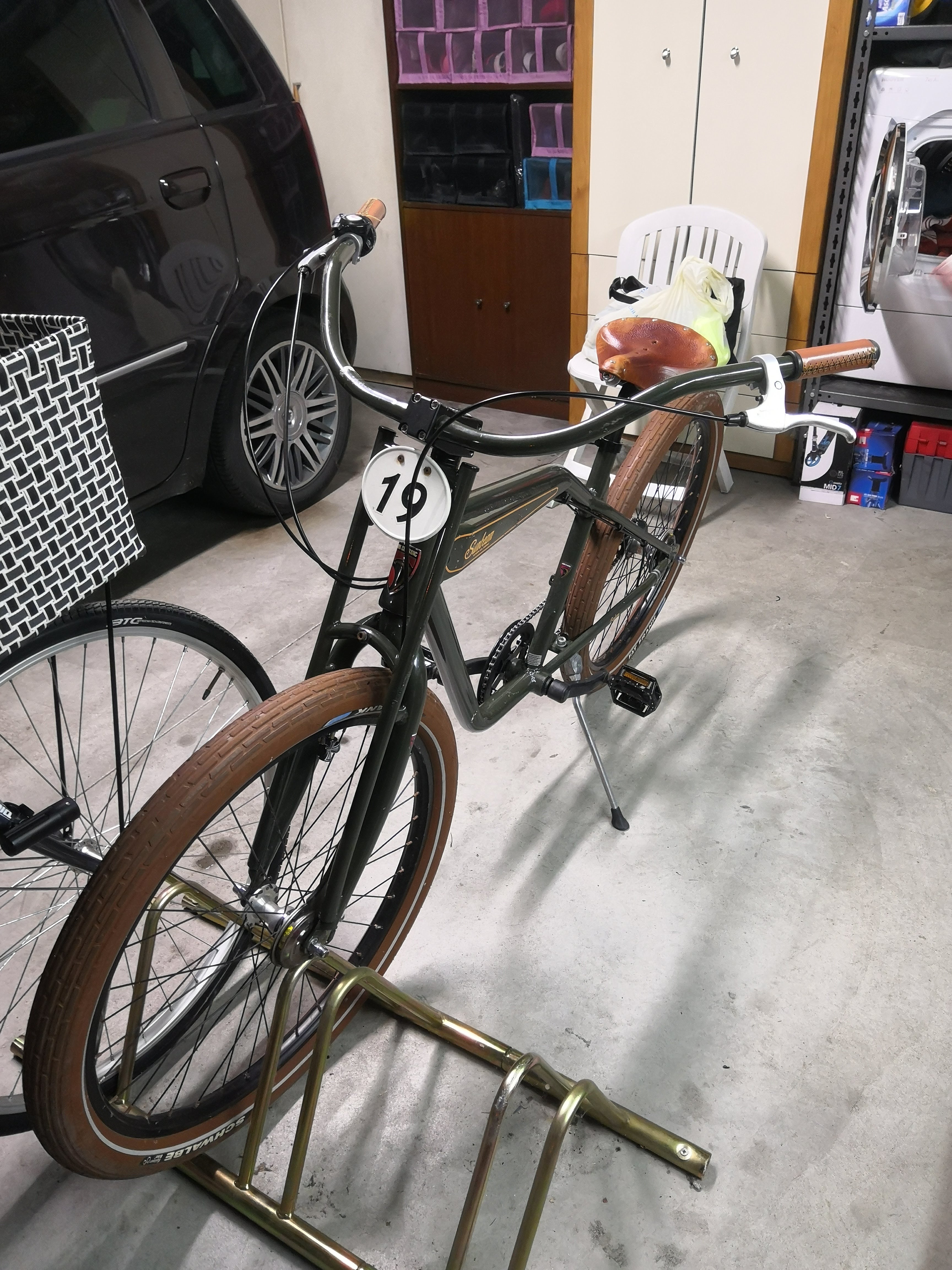

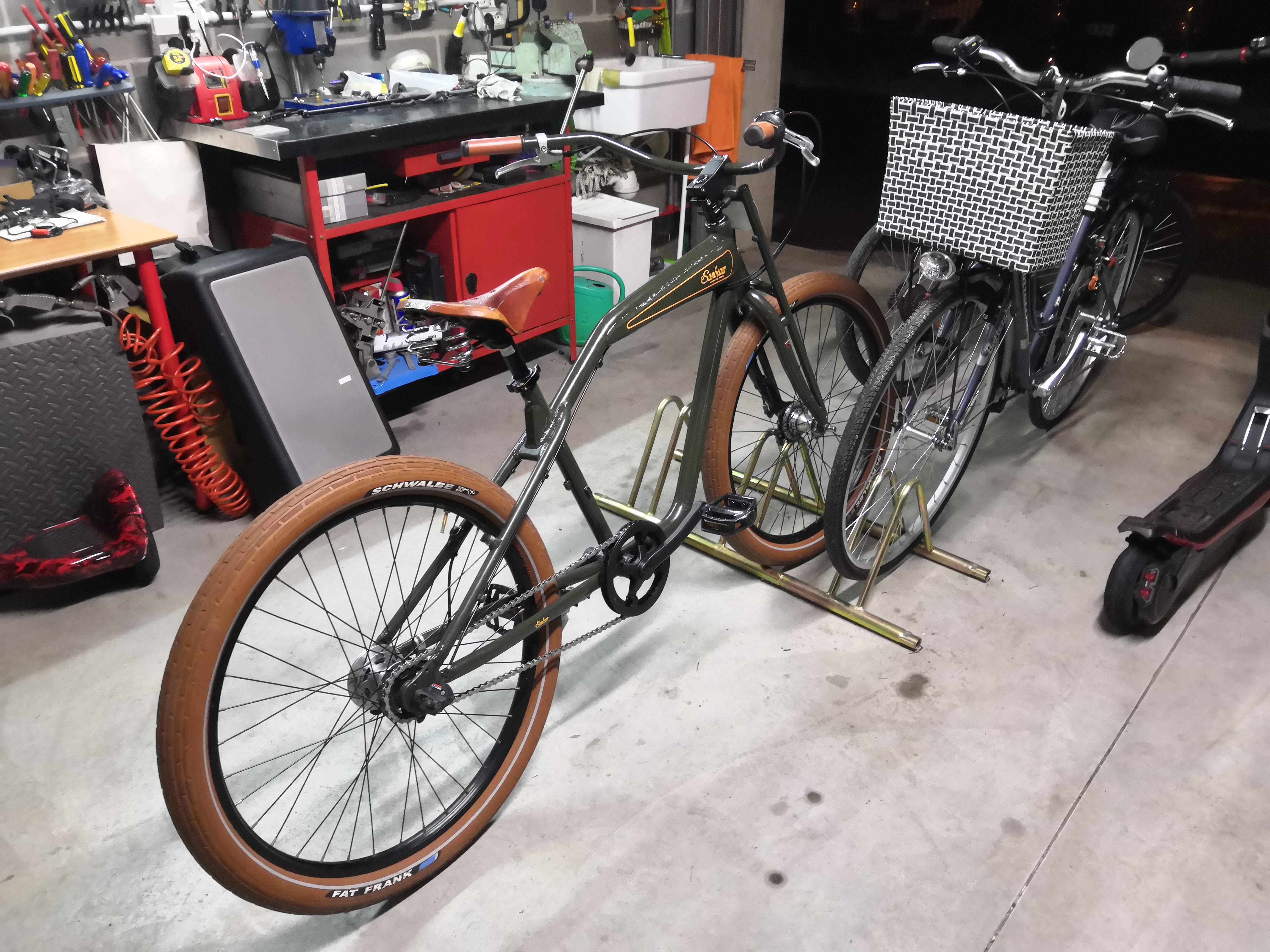

La bici "nuda"
Immagine:
2764,86 KB
Immagine:
1535,84 KB
|
mC |
Modificato da - marco.compa in Data 29/12/2019 18:02:01
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
 Inserito il - 29/12/2019 : 18:10:42
|

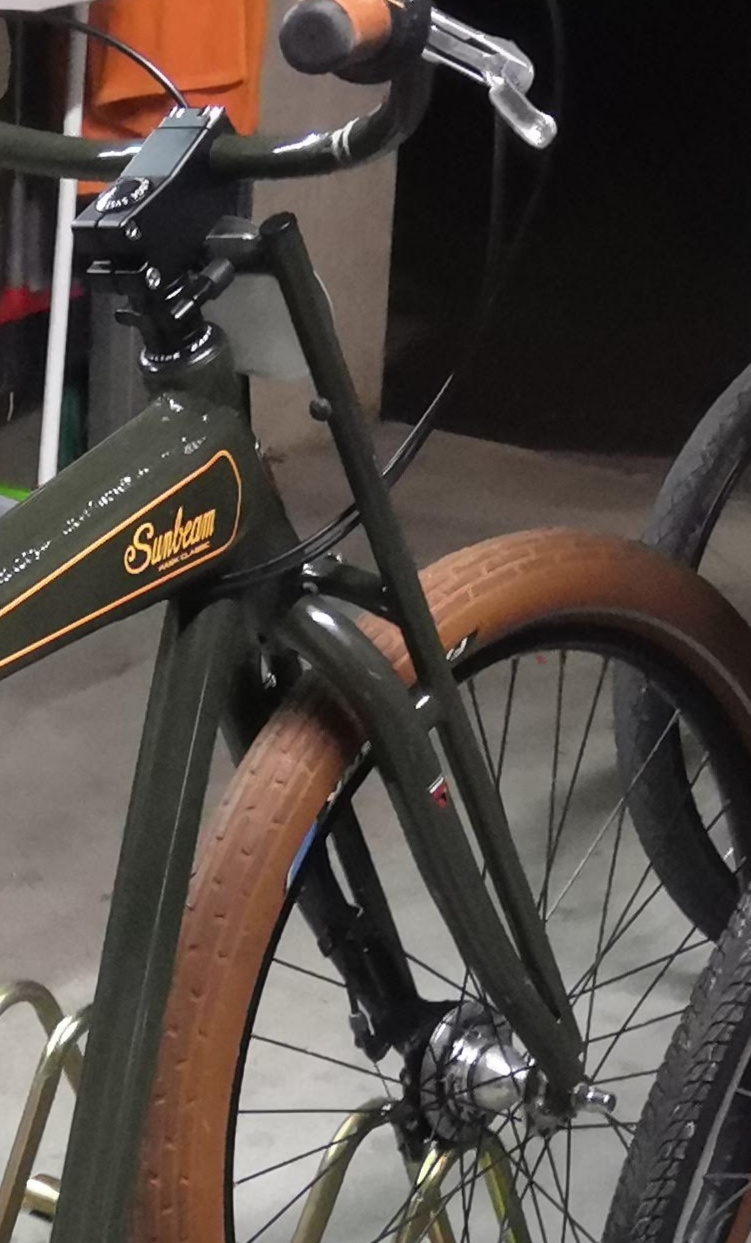

La forcella dovrebbe reggere o sbaglio?
Immagine:
228,52 KB |
mC |
 |
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 29/12/2019 : 18:19:31
|

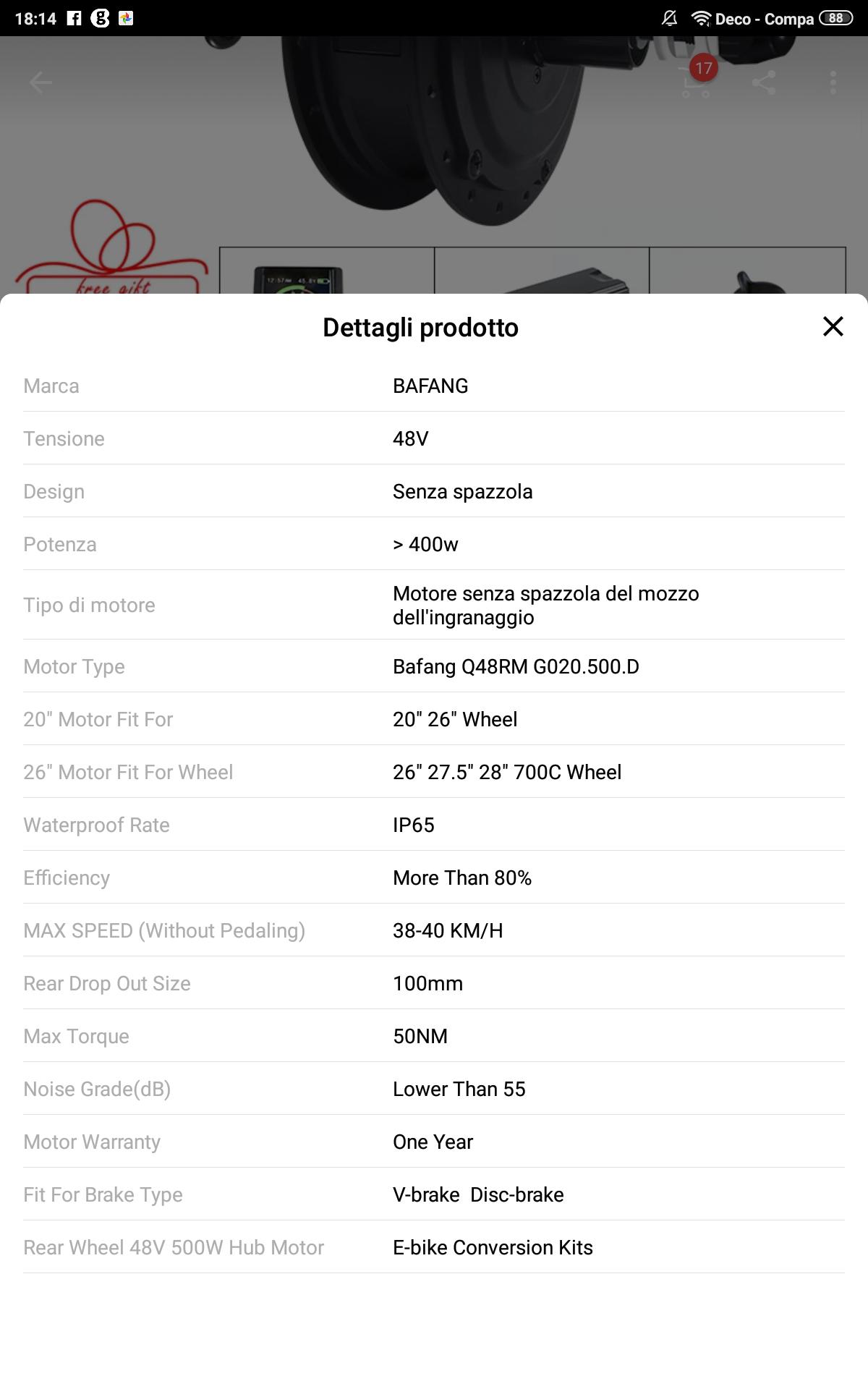

Dimenticavo, ecco le specifiche del kit:
Immagine:
266,2 KB
Il display è il DPC18

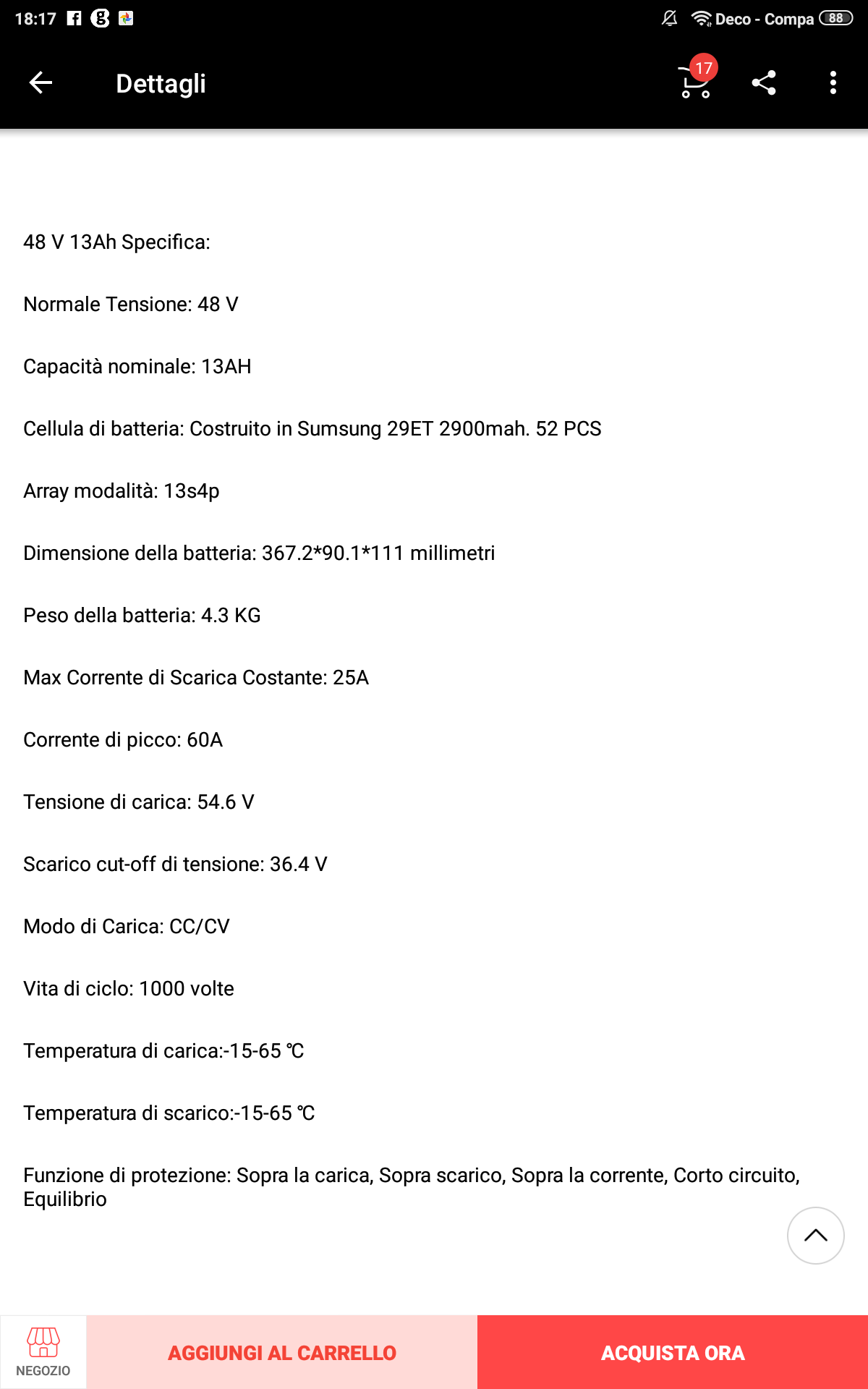

La batteria invece è questa:
Immagine:
131,93 KB
All'anteriore monterò un freno a disco al posto del freno a tamburo originale |
mC |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 29/12/2019 : 18:45:58
|
Anche se la forcella sembra robusta, montaci i torque arm.
500W non sono pochi...
https://youtu.be/qMADmFBfk30
Comunque è la centralina che dà potenza, il motore 500W vuol dire che è dimensionato per quella potenza.
Che centralina hai preso?
|
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 29/12/2019 : 18:50:35
|
Poi non mi trovo con la batteria. Se monta 13s4p da 2900 non arriva a 13Ah ma a 11.6
E... Quel motore non va 25 ma sfiora i 40.
In salita non sarà il massimo ma per il tuo uso è ok (ma illegale). Allora illegale per illegale mettici l'acceleratore |
Modificato da - Sergiom2 in data 29/12/2019 18:53:58 |
|
|
|
windfire
Utente Senior
1830 Messaggi |
Inserito il - 29/12/2019 : 19:13:16
|
Ti è già arrivato il motore?
Mi raccomando posta qualche foto?
Dove lo hai preso e quanto ti è venuto se possibile chiederlo? |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 29/12/2019 : 19:39:28
|
Mi sono sempre piaciute...

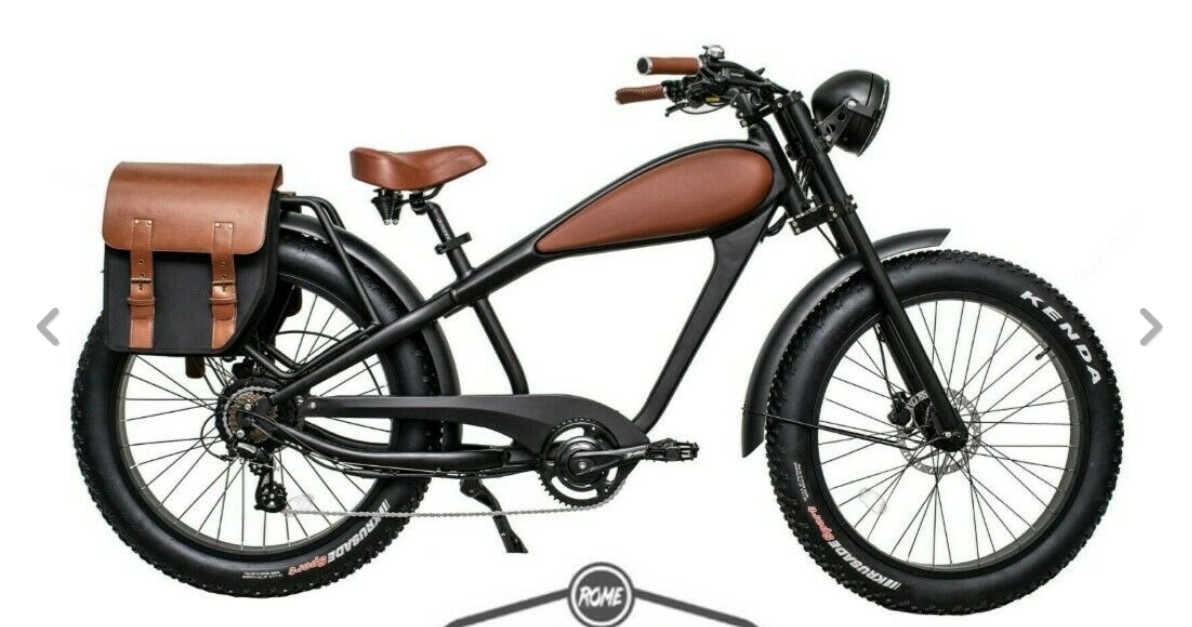

Qui una già pronta venduta in Italia
Da 250 a 750W
48 volt
Batteria da 13 a 17Ah
Costa a partire da 2100 euro...
Immagine:
131,13 KB
Certo che non passi inosservato...
|
Modificato da - Sergiom2 in data 29/12/2019 19:43:51 |
|
|
|
Barba 49
Utente Master
Toscana
36200 Messaggi |
Inserito il - 29/12/2019 : 20:21:06
|
Piccolo appunto: Se volevi una bici che spingese bene in salita con il tuo peso dovevi acquistare un motore da 48V-500W-25Km/h, non uno da 40Km/h, perchè questo non è assolutamente un motore da salita per un mezzo pesante e ben gommato!!!
In pratica hai un kit che alimentato a 36V (è questa la tensione di riferimento per capire la tipologia di motore) raggiunge i 30Km/h, quindi non è uno scalatore...
Naturalmente vista la velocità la bici sarà palesemente illegale, quindi occhio!!!
PS) Qualcosa nella descrizione della batteria è sbagliato, come già ha notato Sergiom2...
|
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 29/12/2019 : 20:34:59
|
Ma se deve andarci prevalentemente in pianura o come ha detto qualche cavalcavia lo vedo giusto.
È illegale la velocità, è illegale se monta una centralina da 20A, è illegale se monta l'acceleratore. Allora uomo avvisato mezzo salvato...
L'importante è saperlo... |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 29/12/2019 : 21:19:16
|

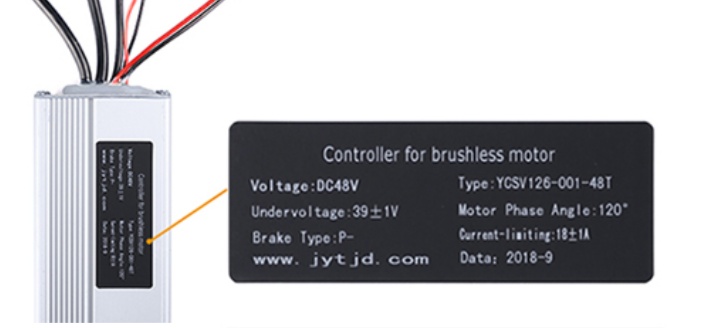

| Sergiom2 ha scritto:
Anche se la forcella sembra robusta, montaci i torque arm.
500W non sono pochi...
https://youtu.be/qMADmFBfk30
Comunque è la centralina che dà potenza, il motore 500W vuol dire che è dimensionato per quella potenza.
Che centralina hai preso?
|
Immagine:
41,38 KB |
mC |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 29/12/2019 : 21:22:56
|
| Sergiom2 ha scritto:
Poi non mi trovo con la batteria. Se monta 13s4p da 2900 non arriva a 13Ah ma a 11.6
E... Quel motore non va 25 ma sfiora i 40.
In salita non sarà il massimo ma per il tuo uso è ok (ma illegale). Allora illegale per illegale mettici l'acceleratore
|
Hai ragione, pirla io che non ci avevo fatto caso... In effetti nella descrizione parla di 12ah
Non l'ho preso per farci i 40 ma per farci i 25/30 in scioltezza, anche con la batteria a fine autonomia
|
mC |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 29/12/2019 : 21:27:27
|
| Sergiom2 ha scritto:
Anche se la forcella sembra robusta, montaci i torque arm.
500W non sono pochi...
https://youtu.be/qMADmFBfk30
Comunque è la centralina che dà potenza, il motore 500W vuol dire che è dimensionato per quella potenza.
Che centralina hai preso?
|
Figata!
Hai un link che faccio prima?
Grazie in anticipo |
mC |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 29/12/2019 : 21:39:04
|
| windfire ha scritto:
Ti è già arrivato il motore?
Mi raccomando posta qualche foto?
Dove lo hai preso e quanto ti è venuto se possibile chiederlo?
|
Aliexpress, kit ordinato il 2/12 ed arrivato il 18/12,dalla Cina,
Pagato 260 euro + 15 circa di assicurazione sulla dogana, e altri 15 per i raggi, spediti dopo e non ancora arrivati.
Il kit comprende il motore, la centralina, l'acceleratore, il display Dpc18, 2 leve freno in alluminio con i sensori, il pas a 12 magneti per pedivella sinistra, il box rigido per il controller, cavi e prolunghe varie con attacco impermeabile e fanale anteriore (che cambierò)
Il link lo posso mettere qui? |
mC |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 29/12/2019 : 21:40:18
|
| Sergiom2 ha scritto:
Mi sono sempre piaciute...
Qui una già pronta venduta in Italia
Da 250 a 750W
48 volt
Batteria da 13 a 17Ah
Costa a partire da 2100 euro...
Immagine:
131,13 KB
Certo che non passi inosservato...
|
Semplicemente fantastica!  |
mC |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 29/12/2019 : 21:42:33
|
| Barba 49 ha scritto:
Piccolo appunto: Se volevi una bici che spingese bene in salita con il tuo peso dovevi acquistare un motore da 48V-500W-25Km/h, non uno da 40Km/h, perchè questo non è assolutamente un motore da salita per un mezzo pesante e ben gommato!!!
In pratica hai un kit che alimentato a 36V (è questa la tensione di riferimento per capire la tipologia di motore) raggiunge i 30Km/h, quindi non è uno scalatore...
Naturalmente vista la velocità la bici sarà palesemente illegale, quindi occhio!!!
PS) Qualcosa nella descrizione della batteria è sbagliato, come già ha notato Sergiom2...
|
Cavalcavia in pianura... Nessuna salita.
Abito nelle campagne di Reggio Emilia vicino al Campo Volo... Pianurissima |
mC |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 29/12/2019 : 21:52:58
|

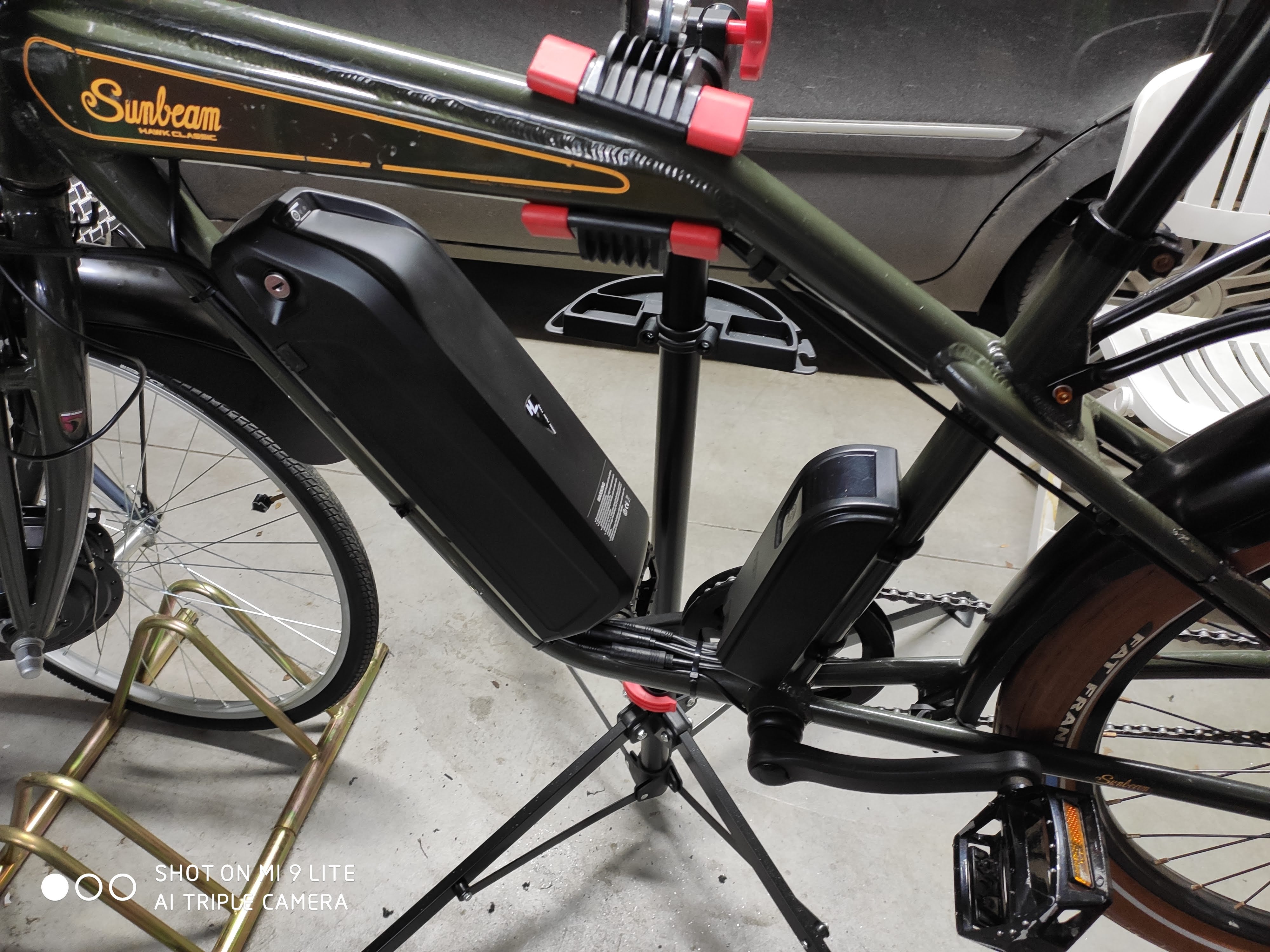

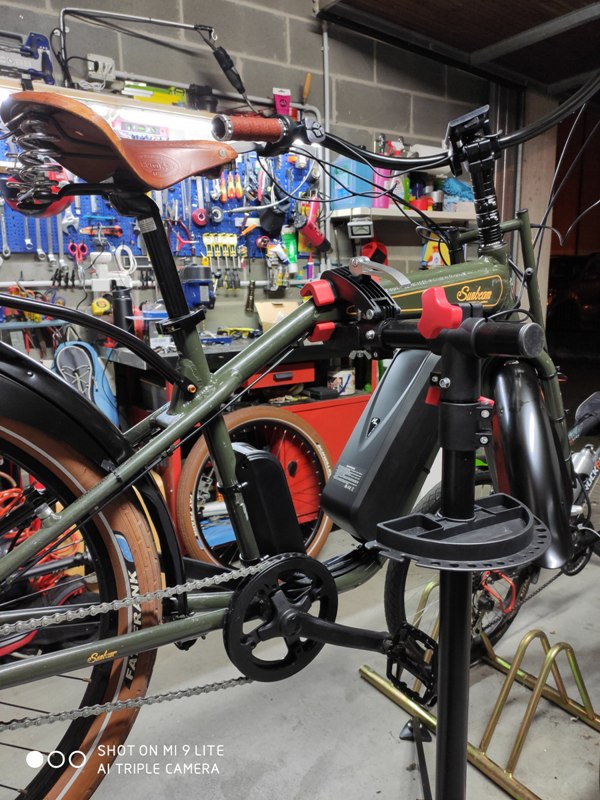

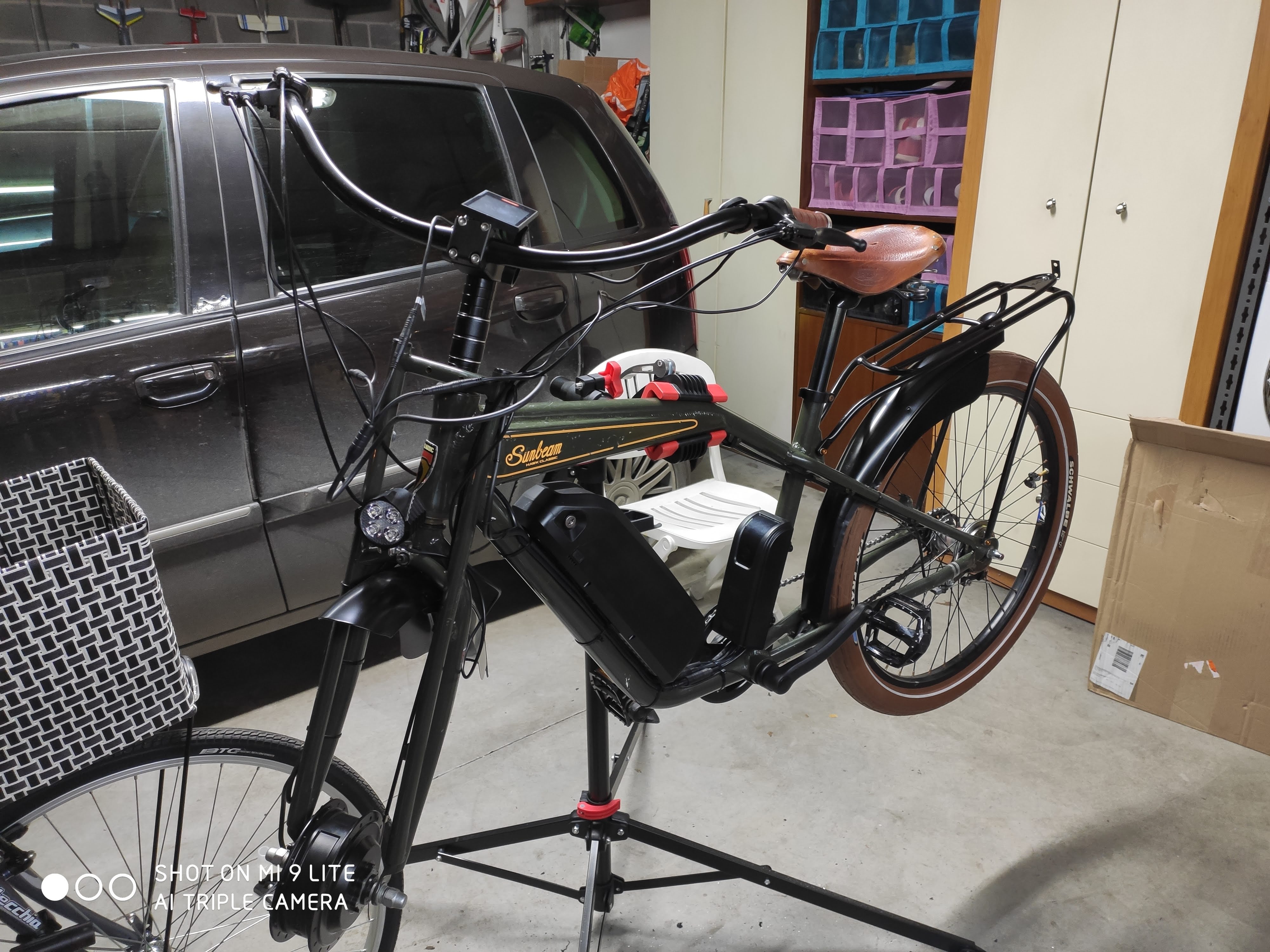

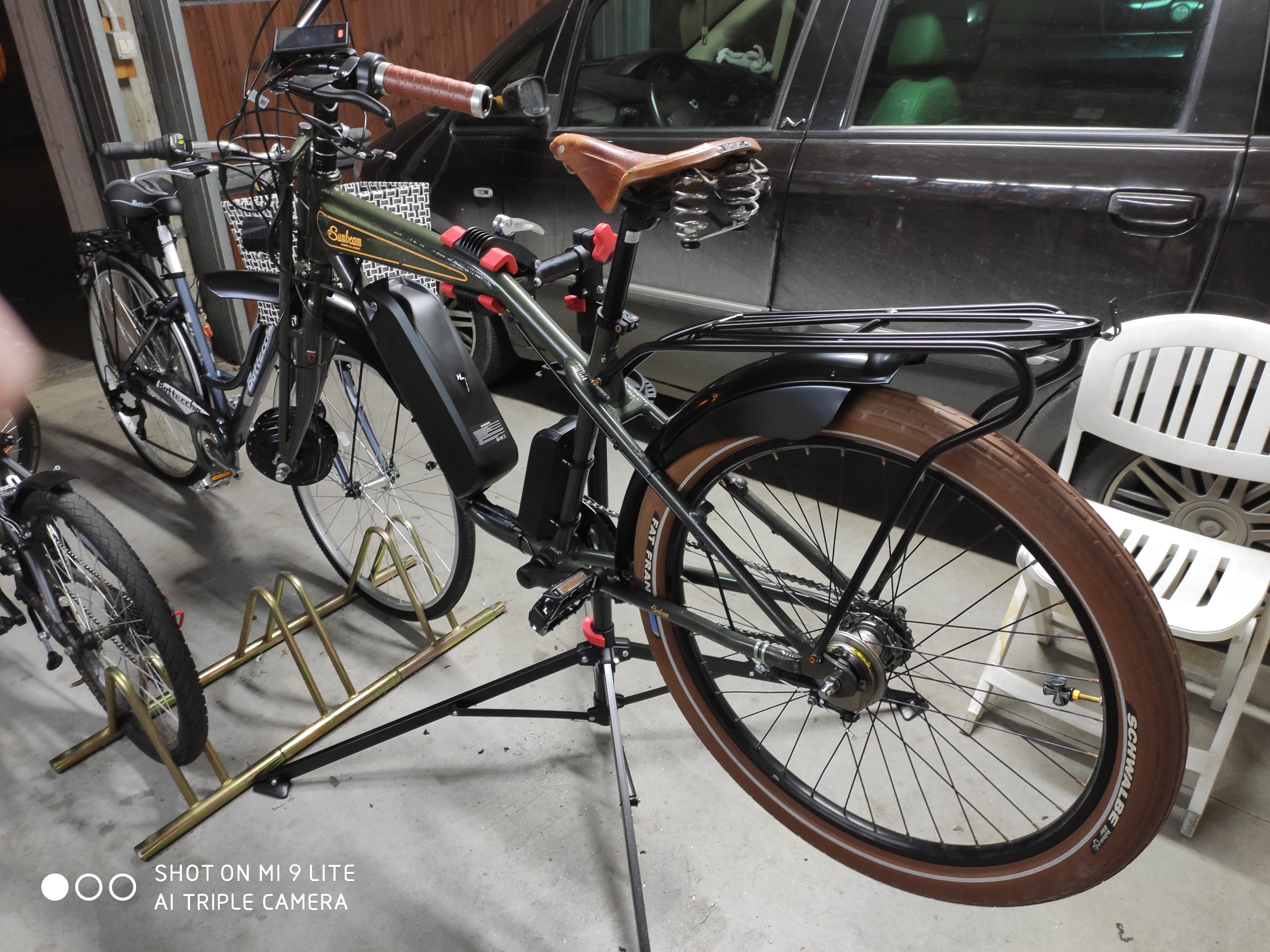

In realtà in qualche sera prima di Natale ci ho un po' pastrocchiato...

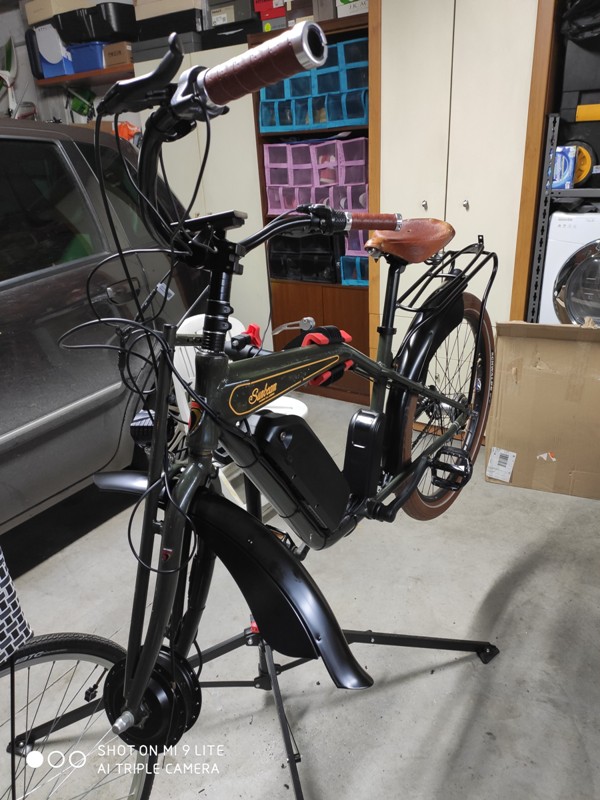

Ho montato, collegato e testato l'elettronica, cambiato ed alzato di circa 8 cm il manubrio, cambiato manopole, montato adattandoli parafanghi e portapacchi cruiser...
Immagine:
982,33 KB
Immagine:
1086,86 KB
Immagine:
1055,72 KB
Immagine:
853,88 KB
Immagine:
1425,94 KB
Immagine:
1844,6 KB |
mC |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 29/12/2019 : 21:56:48
|
| Accipicchia, come si raddrizzano le foto? Sono salvate per il verso giusto ma ne le carica così... |
mC |
|
|
|
andrea 104KG
Utente Master
Marche
14124 Messaggi |
Inserito il - 29/12/2019 : 21:59:43
|
Molto bella! Io personalmente metterei delle plastiche adesive color legno alla batteria e al porta centralina, le trovi in ogni brico e fanno molto retrò. Ovviamente è un gusto personale...
Puoi metter il link dell motore?
Curiosità,come si frena con quella bici?? |
Modificato da - andrea 104KG in data 29/12/2019 22:01:21 |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 29/12/2019 : 22:04:54
|
| andrea 104KG ha scritto:
Molto bella! Io personalmente metterei delle plastiche adesive color legno alla batteria e al porta centralina, le trovi in ogni brico e fanno molto retrò. Ovviamente è un gusto personale...
Puoi metter il link dell motore?
Curiosità,come si frena con quella bici??
|
Grazie
Bell'idea... Ci penso
Freno posteriore a tamburo (originale) ed anteriore a disco.
Link kit motore
€ 226,93 11%di SCONTO | Bafang Mozzo Anteriore Del Motore 48V 500W E-bike Kit di Conversione Per 20 26 27.5 28 700C Ruote freno a disco V Bicicletta Elettrica FAI DA TE G020.500
https://a.aliexpress.com/XAInwBnbN
P.s.il nickname è perché sei quel peso? Nel caso pensiamo uguali |
mC |
Modificato da - marco.compa in data 29/12/2019 22:08:50 |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 29/12/2019 : 22:08:01
|
Si frena con i freni o con i talloni  |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 29/12/2019 : 22:14:34
|
Unico appunto... Quella batteria messa in quel posto è un pugno in un occhio. Sarebbe stata meglio se messa sul portapacchi magari celata da una borsa a bisaccia.
|
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 29/12/2019 : 22:15:04
|
Trovato il torque arm... Scusate l'ignoranza, ma va da entrambi i lati o solo da uno? Nel caso, quale?
Grazie |
mC |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 29/12/2019 : 22:16:43
|
| Sergiom2 ha scritto:
Unico appunto... Quella batteria messa in quel posto è un pugno in un occhio. Sarebbe stata meglio se messa sul portapacchi magari celata da una borsa a bisaccia.
|
Ci avevo pensato ma ho preferito fare così, per dietro ho in mente altro ed una batteria mi avrebbe appesantito la linea... |
mC |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 29/12/2019 : 22:21:03
|
| marco.compa ha scritto:
Trovato il torque arm... Scusate l'ignoranza, ma va da entrambi i lati o solo da uno? Nel caso, quale?
Grazie
|
Va da entrambi i lati... |
|
|
|
andrea 104KG
Utente Master
Marche
14124 Messaggi |
Inserito il - 29/12/2019 : 22:21:37
|
Entrambi i lati...
si il nick name purtroppo è del peso, sono una botticella visto che sono alto solo 1,73cm |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 29/12/2019 : 22:24:53
|
| andrea 104KG ha scritto:
Entrambi i lati...
si il nick name purtroppo è del peso, sono una botticella visto che sono alto solo 1,73cm
|
Ma noooooo, hai solo le ossa grosse |
mC |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 29/12/2019 : 22:28:04
|
E pensare che a 20 anni pesavo 65 kg adesso 95  |
Modificato da - Sergiom2 in data 29/12/2019 22:28:59 |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 29/12/2019 : 22:30:54
|
| Sergiom2 ha scritto:
E pensare che a 20 anni pesavo 65 kg adesso 95
|
Ti si sono ingrossato le ossa con l'età |
mC |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 29/12/2019 : 22:34:43
|
No, con l'età mi si sono appesantite le...
Tra un po' mi ci vorrà una carriola ovviamente elettrica |
Modificato da - Sergiom2 in data 29/12/2019 22:43:49 |
|
|
|
luc_maz48
Utente Master
Piemonte
6926 Messaggi |
Inserito il - 30/12/2019 : 10:18:18
|
| marco.compa ha scritto:
Accipicchia, come si raddrizzano le foto? Sono salvate per il verso giusto ma ne le carica così...
|
Semplicemente così:
136,82 KB
146,75 KB
Ruotandole nel senso... giusto!
|
Pieghevole Hinergy Click 20", 36V 250Watt, 7vel. Batteria Long, con celle Samsung 36V 11,6 Ah.
Tandem pieghevole Graziella 20", con Kit Bafang motore centrale BBS01 36V 250W 15A. -VENDUTO Agosto 2023!
|
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 30/12/2019 : 10:28:19
|
| Sul mio dispositivo sono ruotate correttamente... Devo fare qualcosa qui? |
mC |
|
|
|
luc_maz48
Utente Master
Piemonte
6926 Messaggi |
Inserito il - 30/12/2019 : 10:53:39
|
Non sono proprio un tecnico però, forse sarebbe utile ridimensionarle a (800x400) pixel prima di inserirle. Perchè molto probabilmente il sistema le ruota dal lato più lungo!
Leggi un pò qui:
http://www.jobike.it/forum/topic.asp?TOPIC_ID=2723
http://www.jobike.it/forum/topic.asp?TOPIC_ID=11174
|
Pieghevole Hinergy Click 20", 36V 250Watt, 7vel. Batteria Long, con celle Samsung 36V 11,6 Ah.
Tandem pieghevole Graziella 20", con Kit Bafang motore centrale BBS01 36V 250W 15A. -VENDUTO Agosto 2023!
|
|
|
|
giordano5847
Utente Master
Lombardia
4068 Messaggi |
Inserito il - 30/12/2019 : 13:56:26
|
| Sergiom2 ha scritto:
No, con l'età mi si sono appesantite le...
Tra un po' mi ci vorrà una carriola ovviamente elettrica
|
Beh! dai: ti si è abbassato il baricentro |
Fuggi quello studio del quale la resultante opera more coll'operante d'essa. (Leonardo) |
|
|
|
luc_maz48
Utente Master
Piemonte
6926 Messaggi |
 Inserito il - 30/12/2019 : 16:13:47
|
Complimenti a @Marco.compa!
S'è l'è trovata/cercata casa, che fortuna:
Cavalcavia in pianura... Nessuna salita.
Abito nelle campagne di Reggio Emilia vicino al Campo Volo... Pianurissima
Ha tutto ciò che serve....
Senza freni: tanto è in pianura!
Naturalmente vista la velocità la bici sarà palesemente illegale, quindi occhio!!!
E... che gl'importa....
Tanto ha il "suo" campo volo a disposizione per eventuali prove di.... velocità!
Che si vuole di più per una BiPA!
|
Pieghevole Hinergy Click 20", 36V 250Watt, 7vel. Batteria Long, con celle Samsung 36V 11,6 Ah.
Tandem pieghevole Graziella 20", con Kit Bafang motore centrale BBS01 36V 250W 15A. -VENDUTO Agosto 2023!
|
Modificato da - luc_maz48 in data 30/12/2019 16:15:45 |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 30/12/2019 : 21:08:55
|

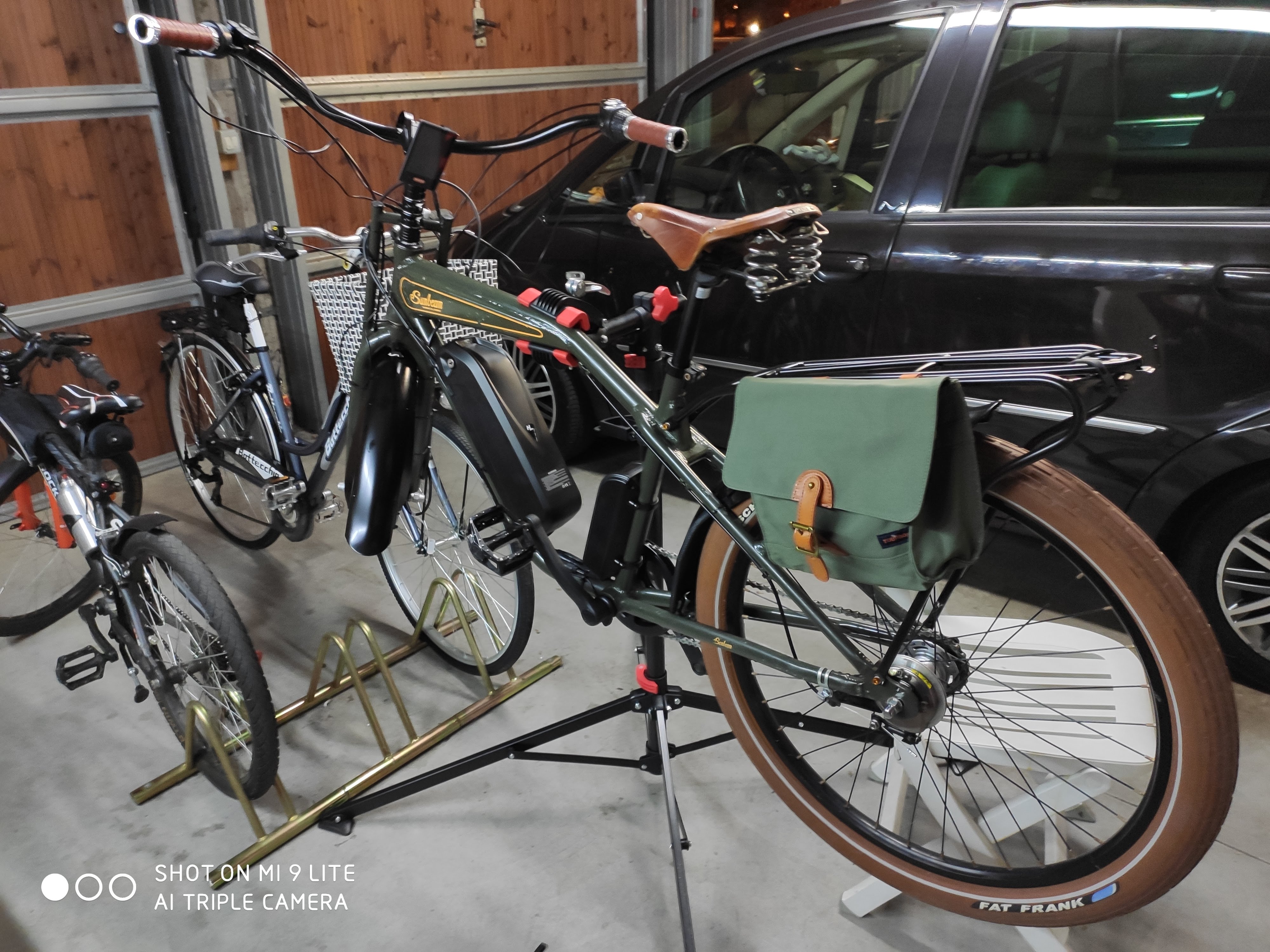

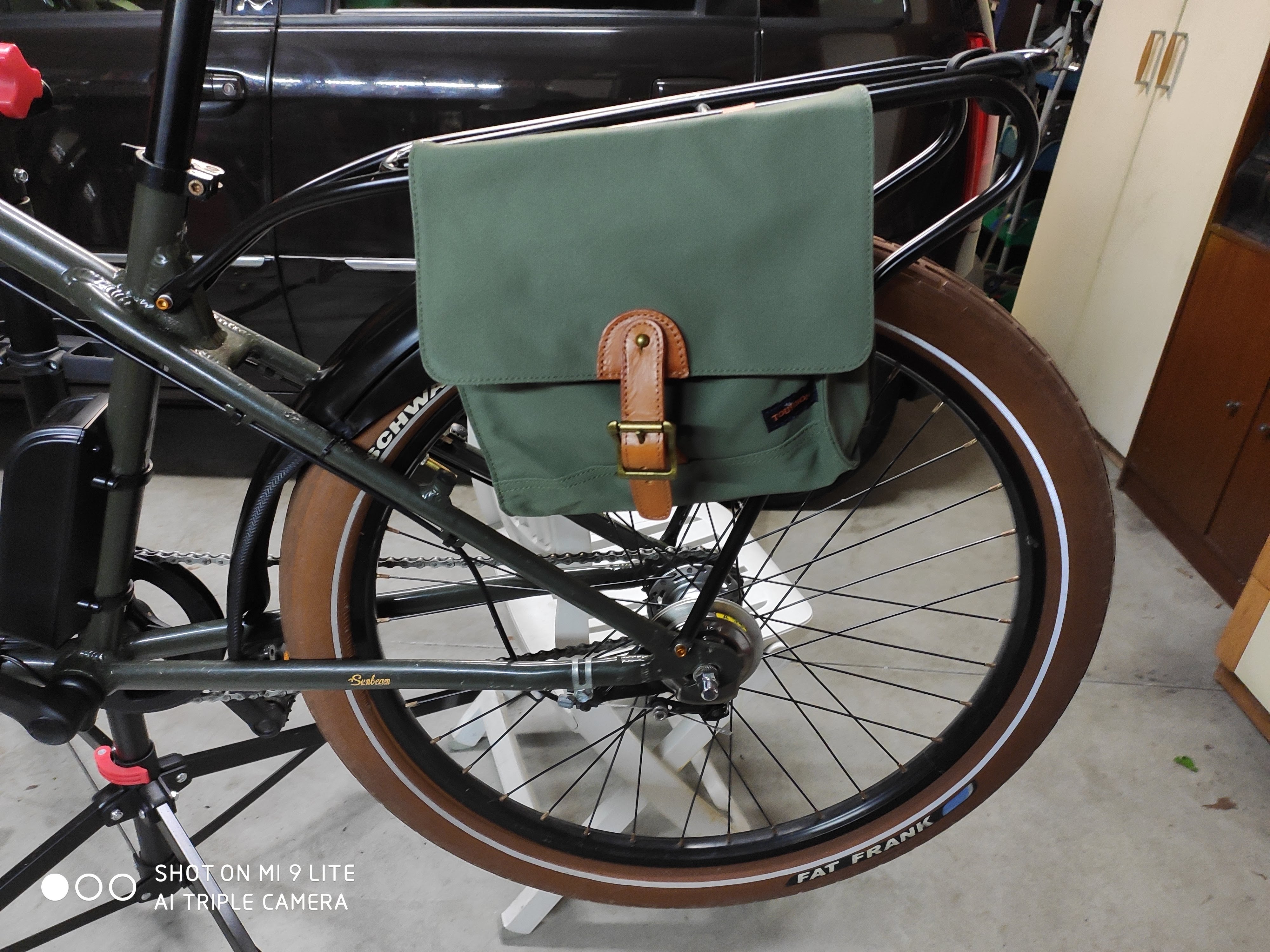

Piccolo aggiornamento
Immagine:
1523,01 KB
Immagine:
1523,59 KB |
mC |
|
|
|
luc_maz48
Utente Master
Piemonte
6926 Messaggi |
Inserito il - 30/12/2019 : 21:41:45
|
Che bella borsa che hai!
P.s.: e N.B.: guardare sempre le faccine se.... sorridono!
|
Pieghevole Hinergy Click 20", 36V 250Watt, 7vel. Batteria Long, con celle Samsung 36V 11,6 Ah.
Tandem pieghevole Graziella 20", con Kit Bafang motore centrale BBS01 36V 250W 15A. -VENDUTO Agosto 2023!
|
|
|
|
windfire
Utente Senior
1830 Messaggi |
Inserito il - 02/01/2020 : 09:10:24
|
| marco.compa ha scritto:
| windfire ha scritto:
Ti è già arrivato il motore?
Mi raccomando posta qualche foto?
Dove lo hai preso e quanto ti è venuto se possibile chiederlo?
|
Aliexpress, kit ordinato il 2/12 ed arrivato il 18/12,dalla Cina,
Pagato 260 euro + 15 circa di assicurazione sulla dogana, e altri 15 per i raggi, spediti dopo e non ancora arrivati.
Il kit comprende il motore, la centralina, l'acceleratore, il display Dpc18, 2 leve freno in alluminio con i sensori, il pas a 12 magneti per pedivella sinistra, il box rigido per il controller, cavi e prolunghe varie con attacco impermeabile e fanale anteriore (che cambierò)
Il link lo posso mettere qui?
|
Hai pagato tramite paypal?
Cosa sarebbe "l'assicurazione sulla dogana"? |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 02/01/2020 : 09:14:53
|
| windfire ha scritto:
Hai pagato tramite paypal?
Cosa sarebbe "l'assicurazione sulla dogana"?
|
Pagamento paypal, si.
Tu paghi 18 dollari e se c'è dogana quando arriva il pacco, ti rimborsano. |
mC |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
 Inserito il - 10/02/2020 : 21:40:18
|

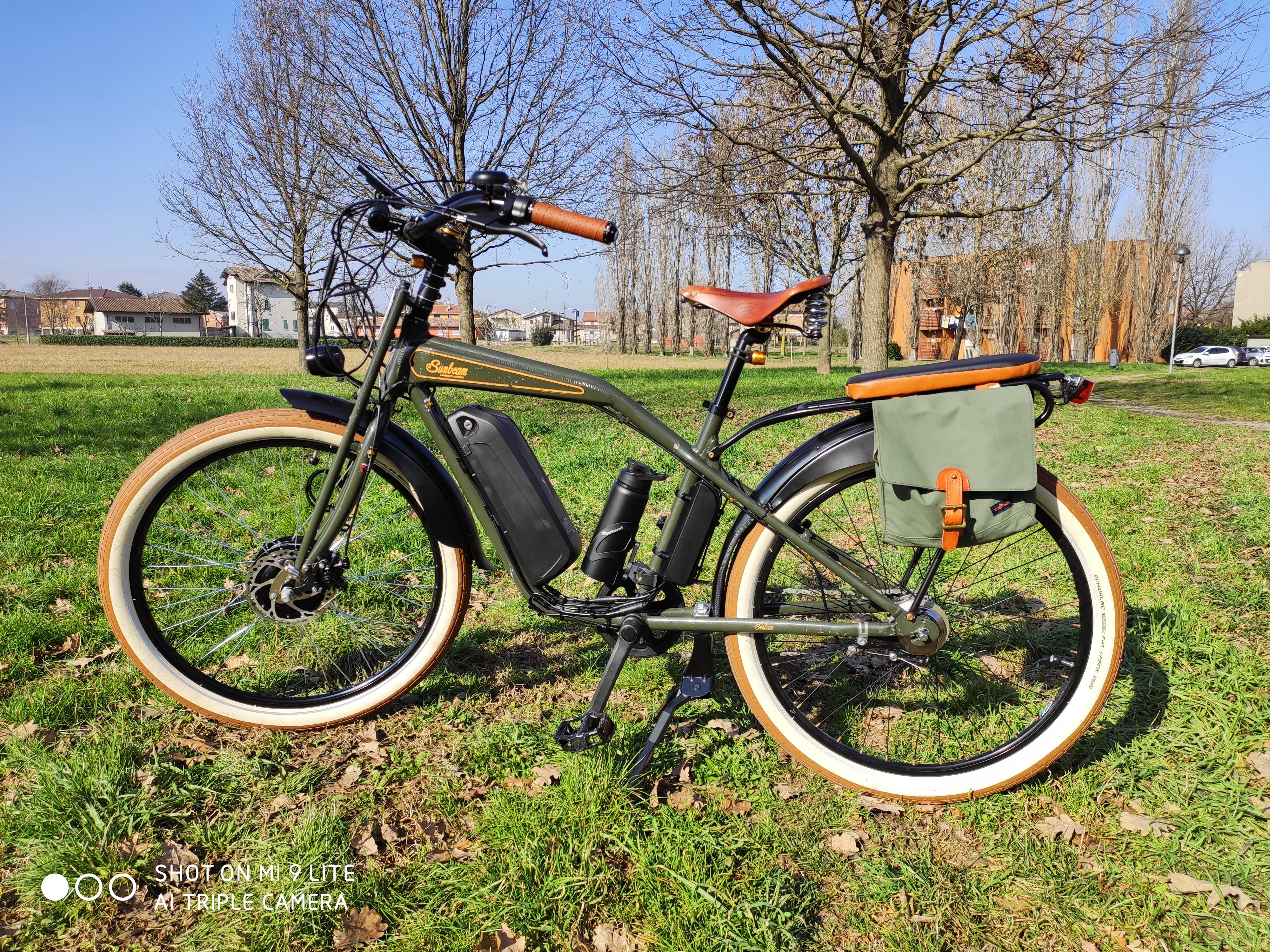

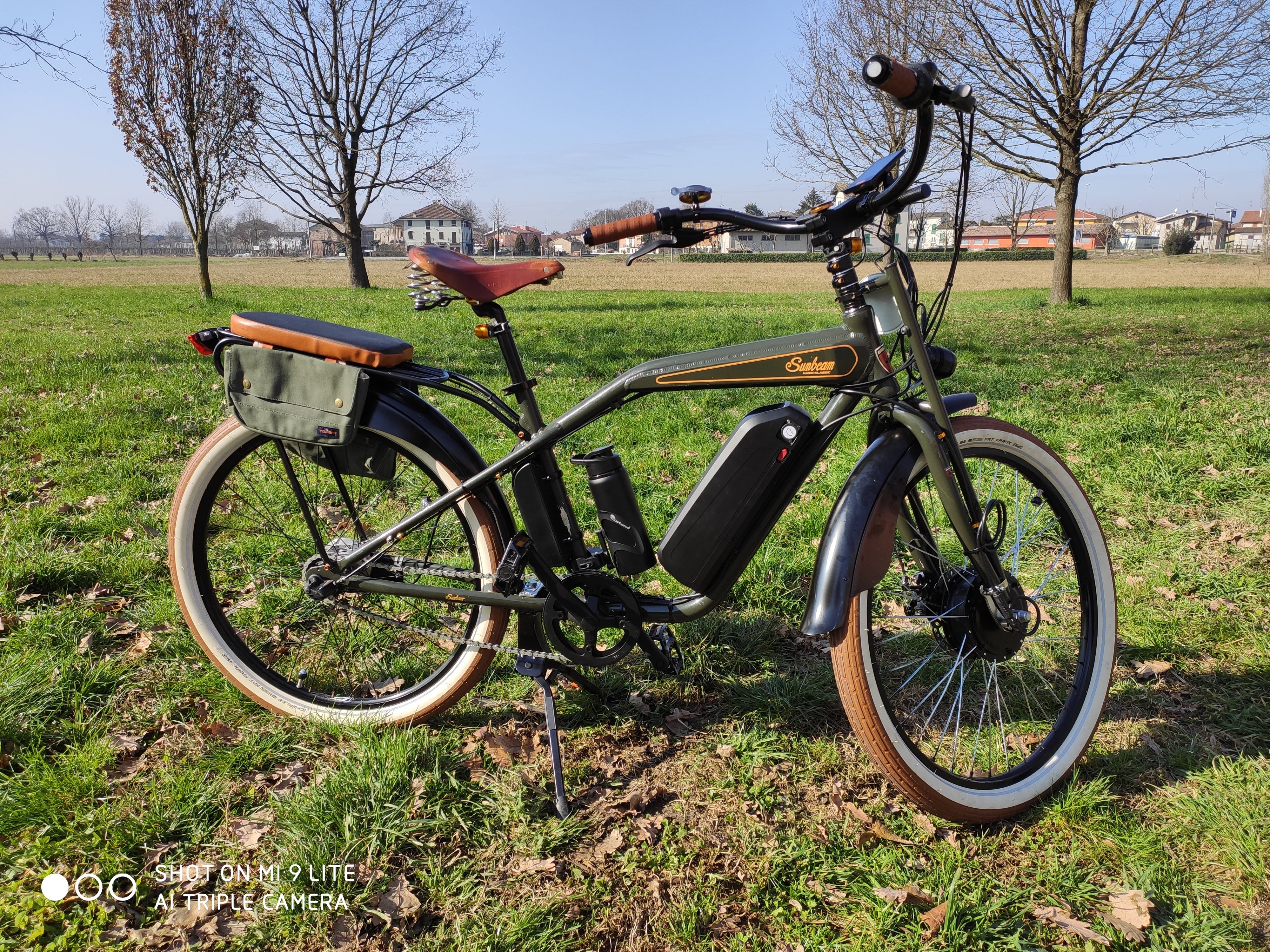

Direi praticamente finita... Devo montare le stecche copriraggi nere all'anteriore e forse dare del nero al retro del fanale posteriore ed alla parte superiore del cavalletto
Immagine:
4007,39 KB[/size=1
Immagine:
[size=1] 3807,26 KB
Ho altre foto ma da girare, come faccio?
P.s. Sto usando un Tablet android e le foto sono su "foto" e sul dispositivo |
mC |
Modificato da - marco.compa in data 10/02/2020 22:05:21 |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 10/02/2020 : 22:12:59
|
Provata, ottima velocità di crociera in terza marcia, segna poco meno di 28km/h quindi direi di essere nei 25 di legge.
I Ballon sono fantastici, sembra di avere una bici ammortizzata
Stabile e guidabilissima oltre che comoda (la sella Brooks vale secondo me tutti i soldi che costa)
|
mC |
|
|
|
Miura72
Utente Master
Veneto
2121 Messaggi |
Inserito il - 11/02/2020 : 09:07:20
|
| Molto bella |
 2009 Esperia al piombo Comperata 349 euro venduta 100 euro
 2014 Bottecchia be 2 Lady fatti 3972 Km da agosto Comperata 500 euro venduta 100 euro
 2016 Bipa artigianale Miura72 full mot BBS01 febbr fatti circa 10.772 Km
 2017 Winora Sinus Dyo-9 da Luglio fatti 11272 Km Bosch Gen 2 Active Line 40 Nm
 2019 Telaio Cube motore HillRaser 250W 48V Novem fatti 9272 Km, con il motore BBS02 750W 48V 986 Km
 2023 Conway Cairon Suv FS 5.7 da Aprile fatti 3272 Km Bosch Gen 4 Performance Line CX 85 Nm
|
|
|
|
andrea 104KG
Utente Master
Marche
14124 Messaggi |
Inserito il - 11/02/2020 : 12:49:45
|
| Molto bella mi ricorda una moto d'epoca |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
 Inserito il - 11/01/2021 : 20:44:07
|
rieccomi qui!
finalmente mi sono deciso a comprare l'occorrente per l'impianto luci nuovo... un poco alla volta sta arrivando tutto, quindi è ora che pensi all'impianto elettrico.
Nel week end mi sono armato di tester e, dopo aver smontato il box del controller, ho cominciato a controllare e pensare.
Mi domando chi ha progettato il controller a cosa stesse pensando mentre lo faceva... c'è un'uscita luci ma, udite udite, butta fuori tutti i 54v della batteria... ma che senso ha? comunque vorrei utilizzarla perché ha a monte il sensore crepuscolare, quindi vorrei collegarci le luci di posizione anteriore e posteriore.
Ho comprato un faro da moto da 6,5" con led T10 come posizione ed H4 (sempre led) per high/low. Al posteriore ho sempre un fanalino da moto con led posizione e freno. Ho trovato l'interruttore per freno a tamburo (la centralina non ha l'uscita stop
Non sono un genio in elettronica quindi non so quanto eretico possa essere questo disegno... se chi è più esperto di me mi dicesse che non è fattibile non saprei dove sbattere la testa...
insomma, l'uscita luci mi fa solo quelle di posizione avanti e dietro (logicamente metterò uno step down per portare la tensione a 12v)
Lo stop però ha il negativo in comune con la posizione, che con le luci spente è interrotto... quindi il freno funzionerebbe solo con le luci accese.
Idem per l'abbagliante.
La domanda cruciale è:

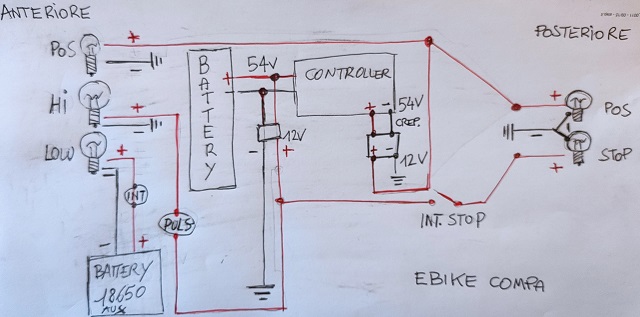

Posso mettere a massa (telaio alluminio bici) tutti i negativi? (vedi disegno allegato)
eventualmente potrei mettere a massa (a questo punto comune) anche il negativo della batteria ausiliaria che alimenta le luci anabbaglianti?
mi sono reso conto che anche nel faro anteriore il negativo è in comune fra high e low (H4)
ringrazio in anticipo chi mi darà consigli ed aiuti
Immagine:
62,27 KB |
mC |
Modificato da - marco.compa in data 11/01/2021 20:45:01 |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 11/01/2021 : 21:09:28
|

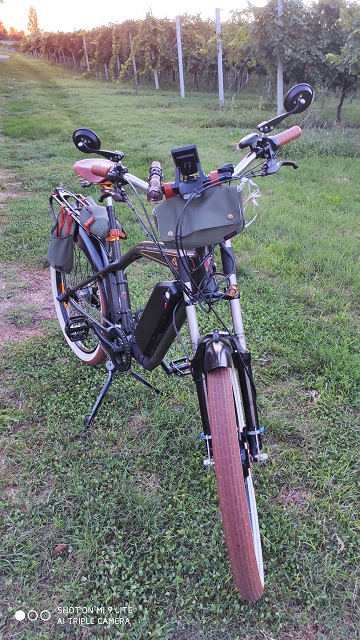

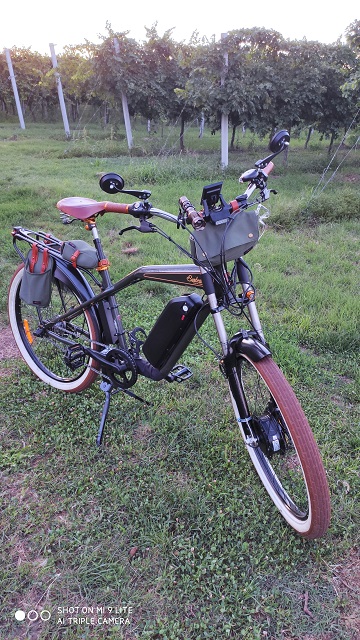

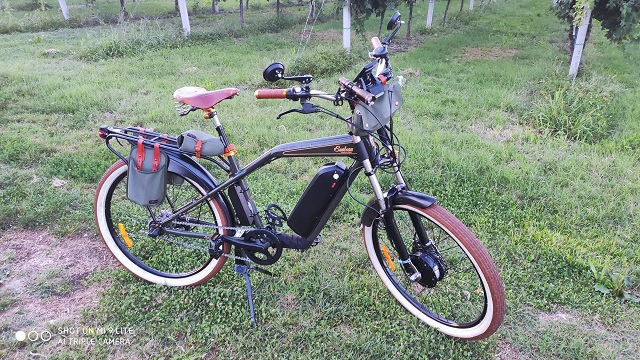

...dimenticavo, ho cambiato la forcella anteriore con una da down hill vintage
In questo modo il freno a disco anteriore è fissato correttamente e frena molto meglio di prima.
ho dovuto rialzare l'attacco cavalletto ma alla fine ho ottenuto l'effetto sperato.
ho anche montato un manubrio un po' più stretto, con il vecchio nelle curve le ginocchia sbattevano e non mi sentivo molto sicuro.
Adesso è molto più stabile e guidabile
ah, ho anche fatto ricerchiare la ruota, chi mi aveva fatto il primo lavoro aveva un attimo fatto un lavoro da
adesso è perfettamente centrata e bilanciata... con raggi neri piatti della corretta sezione.
Immagine:
901,07 KB
Immagine:
894,38 KB
Immagine:
887,71 KB |
mC |
|
|
|
andrea 104KG
Utente Master
Marche
14124 Messaggi |
Inserito il - 11/01/2021 : 21:44:38
|
| Una delle bici più originali mai viste! e sembra anche comoda... |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 11/01/2021 : 21:50:24
|
Comodissima... Ho anche messo canotto ammortizzato.
Quando ci si potrà muovere un po' di più e ci sarà meno freddo, se fai un salto a Reggio Emilia te la faccio provare |
mC |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 13/01/2021 : 21:10:42
|
| marco.compa ha scritto:
rieccomi qui!
finalmente mi sono deciso a comprare l'occorrente per l'impianto luci nuovo... un poco alla volta sta arrivando tutto, quindi è ora che pensi all'impianto elettrico.
Nel week end mi sono armato di tester e, dopo aver smontato il box del controller, ho cominciato a controllare e pensare.
Mi domando chi ha progettato il controller a cosa stesse pensando mentre lo faceva... c'è un'uscita luci ma, udite udite, butta fuori tutti i 54v della batteria... ma che senso ha? comunque vorrei utilizzarla perché ha a monte il sensore crepuscolare, quindi vorrei collegarci le luci di posizione anteriore e posteriore.
Ho comprato un faro da moto da 6,5" con led T10 come posizione ed H4 (sempre led) per high/low. Al posteriore ho sempre un fanalino da moto con led posizione e freno. Ho trovato l'interruttore per freno a tamburo (la centralina non ha l'uscita stop
Non sono un genio in elettronica quindi non so quanto eretico possa essere questo disegno... se chi è più esperto di me mi dicesse che non è fattibile non saprei dove sbattere la testa...
insomma, l'uscita luci mi fa solo quelle di posizione avanti e dietro (logicamente metterò uno step down per portare la tensione a 12v)
Lo stop però ha il negativo in comune con la posizione, che con le luci spente è interrotto... quindi il freno funzionerebbe solo con le luci accese.
Idem per l'abbagliante.
La domanda cruciale è:
Posso mettere a massa (telaio alluminio bici) tutti i negativi? (vedi disegno allegato)
eventualmente potrei mettere a massa (a questo punto comune) anche il negativo della batteria ausiliaria che alimenta le luci anabbaglianti?
mi sono reso conto che anche nel faro anteriore il negativo è in comune fra high e low (H4)
ringrazio in anticipo chi mi darà consigli ed aiuti
Immagine:
62,27 KB
|
Nessuno riesce ad aiutarmi?
Magari un qualche moderatore potrebbe spostarmi questo post in un'area più adatta, con maggiore visibilità?
Grazie in anticipo |
mC |
|
|
|
Barba 49
Utente Master
Toscana
36200 Messaggi |
Inserito il - 13/01/2021 : 21:19:35
|
| Vorrei ricordarti che in Italia gli stop sulle bici non sono a norma di legge, e che non lo è nemmeno un faro con la luce abbagliante... Poi vedi tu! |
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 14/01/2021 : 10:39:49
|
il tuo schema è giusto, ma eviterei di mettere tutti i negativi al telaio, i mosfet sono collegati alla carcassa del controller, che sicuramente tocca il telaio, magari controlla se il negativo è già a massa con contenitore della centralina,
e eviterei anche di usare l'uscita luci della centralina, in caso di un corto rischi di bruciare qualche pista, tanto vale collegare tramite fusibile lo step-down direttamente alla batteria,
generalmente quell'uscita è attiva solo a motore acceso, quindi passa per qualche componente |
www.enerlab.it |
|
|
|
marco.compa
Nuovo Utente
Emilia Romagna
39 Messaggi |
Inserito il - 14/01/2021 : 11:23:36
|
| blindo7 ha scritto:
il tuo schema è giusto, ma eviterei di mettere tutti i negativi al telaio, i mosfet sono collegati alla carcassa del controller, che sicuramente tocca il telaio, magari controlla se il negativo è già a massa con contenitore della centralina,
e eviterei anche di usare l'uscita luci della centralina, in caso di un corto rischi di bruciare qualche pista, tanto vale collegare tramite fusibile lo step-down direttamente alla batteria,
generalmente quell'uscita è attiva solo a motore acceso, quindi passa per qualche componente
|
Il controller è dentro un contenitore di plastica, è impossibile che vada a massa. L'uscita luci del controller mi serve per accendere le luci di posizione con il sensore crepuscolare. Considera che stiamo parlando di mezzo ampere.
Gli step down sono comunque due, uno collegato all'uscita luci con posizione anteriore posteriore collegate , ed una collegata alla batteria (sotto interruttore generale) dove mi collego con tutto il resto (hi, low e freno)
Ho pensato di eliminare la batteria ausiliaria per connettere anche l'anabbagliante visto il basso assorbimento dei LED (siamo a 4 ampere con tutto collegato) |
mC |
|
|
|
docelektro
Utente Senior
Piemonte
1217 Messaggi |
Inserito il - 14/01/2021 : 11:47:21
|
ma a quel punto non starebbe bene una carrozzatura del faro davanti in stile faro a cetilene? Con la forcella precedente sarebbe stata molto piacevole da vedere
Per il discorso abbaglianti/anabbaglianti potresti tentare un supporto con una sfera e una molla che solleva di quei 2 o 3 gradi il faro e poi lo abbassa con un elettromagnete? |
la felicità è una merce rara che si deve tenere stretta e non fare vedere agli altri perchè saranno sempre invidiosi [A.Petrucci *1970+1985] |
Modificato da - docelektro in data 14/01/2021 11:48:24 |
|
|
|
Discussione |
|
]
Sunbeam Hawk Classic
