andrea 104KG
Utente Master
Marche
14131 Messaggi |
 Inserito il - 18/02/2020 : 22:57:06
|
Fino a pochi giorni fa avevo 3 mtb
- questa con tsdz2 a 36v
Immagine:
- la gt con tsdz2 a 48v
Immagine:
e la turbo levo
Immagine:
O meglio pensavo di avere una turbo levo funzionante...
La mtb n°1 mi era sostanzialmente inutile, il motore a 36v era circa 150w meno potenete degli altri e la batteria fatta da 40 samsung 35e si è rivelata una batteria veramente scarsa, soldi buttati
quindi prima che si rompesse, la turbo levo, avevo pensato di ritrasformare la n°1 in hub (mi piacciono gli hub, anche se ne ho bruciati parecchi )
Però volevo almeno un hub: 1) non troppo pesante 2) ad alta coppia..
Dopo mesi di ricerche lo trovo proprio in Italia, sul sito di myebike, un hubbetto dichiarato per 55nm.
Le foto alcuni le avranno viste in altro tread...
Immagine:
siccome ai miei tempi si diceva che a scatola chiusa, si prende solo arrigoni  (battuta che capiscono solo gli over 50 ), l'ho aperto
Immagine:
Immagine:
Immagine:
Li per lì ho avuto dei dubbi sulla coppia, ma poi facendolo girare "al banco" ho visto che in effetti è molto lento, quindi la coppia dovrebbe (un pò di dubbio lasciatemelo, sono come san Tommaso ) esserci.
Adesso ho cominciato a raggiarlo, recuperando, almeno quello, il cerchio e i raggi di un fu cute 128h, che aveva le stesse identiche dimensioni...
work in progress con pochi raggi
Immagine:
e finito ma non ancora "campanato"
Immagine:
Naturalmente da buon saccentone che pensa di saper fare ma non è così, ho sbagliato
Il foro della valvola anziche essere dove c'è spazio tra i raggi è proprio dove si incrociano, rendendo difficoltoso inserire la pompa
Ovviamente non ho la minima voglia di rismontare tutto e resta così a imperitura dimostrazione di imperizia...
Attualmente ho smontato il tsdz2 dalla bici, la bici ha un telaio modificato nel movimento centrale, piallatoper ottenere un'ottima linea catena con i centrali. Solo che adesso risulta corto per ilmovimento centrale originale
Immagine:
ho inserito appositi spessori e .... speriamo che regga....
Sono arrivato all'inserimento della ruota sul carro per la corretta campanatura, e qui un altro inconveniente, pur inserito temporaneamente, il motore sembra toccare nel freno a disco, e inoltre non so se il disco entra nella pinza, sembra del tutto disallineato...
Vedrò con qualche rondella....
Immagine:
C'è ancora tantissimo lavoro.... work in progress
|
|
|
Miura72
Utente Master
Veneto
2121 Messaggi |
Inserito il - 18/02/2020 : 23:34:21
|
| Vai Andrea |
 2009 Esperia al piombo Comperata 349 euro venduta 100 euro
 2014 Bottecchia be 2 Lady fatti 3972 Km da agosto Comperata 500 euro venduta 100 euro
 2016 Bipa artigianale Miura72 full mot BBS01 febbr fatti circa 10.772 Km
 2017 Winora Sinus Dyo-9 da Luglio fatti 11272 Km Bosch Gen 2 Active Line 40 Nm
 2019 Telaio Cube motore HillRaser 250W 48V Novem fatti 9272 Km, con il motore BBS02 750W 48V 986 Km
 2023 Conway Cairon Suv FS 5.7 da Aprile fatti 3272 Km Bosch Gen 4 Performance Line CX 85 Nm
|
 |
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 19/02/2020 : 00:41:52
|
| La rondella anticoppia va montata dentro Andrea |
In Vino Rident Omnia |
|
|
|
andrea 104KG
Utente Master
Marche
14131 Messaggi |
Inserito il - 19/02/2020 : 00:46:37
|
| Grazie, era un montaggio temporaneo... domani la metto all'interno e vedo cosa cambia.. |
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 19/02/2020 : 00:52:49
|
| Di sicuro lo allontana dal freno.. |
In Vino Rident Omnia |
Modificato da - MilleMiglia in data 19/02/2020 00:53:27 |
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 19/02/2020 : 01:12:40
|
Immagine:
10,94 KB |
In Vino Rident Omnia |
|
|
|
mar976
Utente Medio
Lombardia
419 Messaggi |
Inserito il - 19/02/2020 : 08:30:52
|
..........."la batteria fatta da 40 samsung 35e si è rivelata una batteria veramente scarsa, soldi buttati "...............
in che senso?
volevo farmi una batteria proprio con quelle celle?
che faccio desisto? |
|
|
|
Barba 49
Utente Master
Toscana
36204 Messaggi |
Inserito il - 19/02/2020 : 10:07:11
|
Benissimo, almeno ci saprai confermare se la coppia dichiarata è effettiva!!!  |
|
|
|
nando_mac
Utente Medio
Abruzzo
416 Messaggi |
Inserito il - 19/02/2020 : 11:08:20
|
| Ottimo Andrea, prepara la bestiola per la bella stagione, sono curioso anche io. |
|
|
|
claudio02
Utente Master
9019 Messaggi |
Inserito il - 19/02/2020 : 11:18:26
|
anch'io son curioso
andrea anima il forum
da aria |
Una persona pessimista fa si di creare delle energie che andranno nella direzione delle sue paure piu profonde, fino alla loro realizzazione. Il pessimismo sincronizza anche i semafori. |
|
|
|
job
Amministratore
fondatore
Friuli-Venezia Giulia
7696 Messaggi |
Inserito il - 19/02/2020 : 11:30:09
|
| claudio02 ha scritto:
anch'io son curioso
andrea anima il forum
da aria
|
Grande Andrea ! Vogliamo sapere tutto dalla nascita alla morte (quando lo brucerai  ) . Però una tiratina di orecchie te la faccio, come si fa a parlarne in primis in questa discussione http://www.jobike.it/forum/topic.asp?TOPIC_ID=78569 dal titolo "Batterie lifepo4 dove acquistare" , io mi ero perso l'appetitosa anteprima, non è che le lifepo4 siano un argomento che m'incuriosisca molto
|
"carrarmatino" Flyer T4 30/9/2006 (22/5/2011 sostituito motore)
"lancillotto" Brompton P6R + nano motor 14/12/2007
"piccola peste" Dahon Speed Pro TT 14/10/2008
"frankenstein" Trek liquid 25 + kit ezee 21/11/2008 dismessa il 28/02/2010
"jobbent" Tw-bents Adventure Plus 08/05/2009 elettrificata con ezee 350W dal 28/02/2010
"the tractor" surly pugsley 27/08/2009 + Cyclone 500 13/11/2009
"the lift" haybike eq xduro fs 12/10/2011
"bumblebee" NCM Milano 24/07/2019
"steamroller blues" NCM Aspen 19/12/2019
|
|
|
|
andrea 104KG
Utente Master
Marche
14131 Messaggi |
Inserito il - 19/02/2020 : 12:32:21
|
| Job è che lì ad un certo punto un utente ha chiesto di un motore.. poi è partito tutto.. |
|
|
|
andrea 104KG
Utente Master
Marche
14131 Messaggi |
Inserito il - 19/02/2020 : 12:44:19
|
| mar976 ha scritto:
..........."la batteria fatta da 40 samsung 35e si è rivelata una batteria veramente scarsa, soldi buttati "...............
in che senso?
volevo farmi una batteria proprio con quelle celle?
che faccio desisto?
|
Nel senso che con teorici 500wh non riesco in realtà a fare più di 30km in condizioni accettabili..
Il wattmetro mostrava ottime prestazioni per i primi 5-6ah, poi un calo mostruoso e una capacità totale realmente utilizzabile non superiore ai 10ah .. |
|
|
|
Barba 49
Utente Master
Toscana
36204 Messaggi |
Inserito il - 19/02/2020 : 14:19:56
|
Quoto, una batteria 10S-4P-14Ah fatta con le Samsung35E da 3500mAh è adatta solo a motorizzazioni a norma, se le spremi droppano ed hanno molta meno capacità del previsto!
Spesso ci facciamo prendere dall'ingordigia della capacità a tutti i costi, ma con una motorizzazione "pepata" ha più autonomia una batteria fatta con 40 celle Samsung25R (10Ah) che con celle Samsung 35E (14Ah)... |
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 19/02/2020 : 15:41:58
|
| job ha scritto:
| claudio02 ha scritto:
anch'io son curioso
andrea anima il forum
da aria
|
Grande Andrea ! Vogliamo sapere tutto dalla nascita alla morte (quando lo brucerai ) . Però una tiratina di orecchie te la faccio, come si fa a parlarne in primis in questa discussione http://www.jobike.it/forum/topic.asp?TOPIC_ID=78569 dal titolo "Batterie lifepo4 dove acquistare" , io mi ero perso l'appetitosa anteprima, non è che le lifepo4 siano un argomento che m'incuriosisca molto
|
Job... Cominci a perdere i colpi...
http://www.jobike.it/forum/topic.asp?whichpage=1&TOPIC_ID=76548&
I motori sono questi ma l'anno scorso li hanno migliorati, meno giri (non ho lo strumento ma fanno meno di 200rpm), più robusti e più coppia. Somigliano al SWX02 ma non sono Bafang. |
In Vino Rident Omnia |
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 19/02/2020 : 18:32:32
|
Non dicono, volutamente, il numero di giri quasi come fosse un xfile o un brevetto segreto.
Ma se a 36 volt ne fa 180 a 48 ne farà 240.
Quindi a 36 volt su ruota da 26 farà 22 kmh
A 48 volt sempre su ruota da 26 farà circa 29 kmh (più o meno come la Milano con ruote da 26).
Ma i 180 giri a 36 volt sono solo una supposizione.
Bisognerebbe misurarli...
Comunque, la prova sul campo rende più giustizia di mille calcoli empirici.
Vai André, facci sapere...
|
|
|
|
andrea 104KG
Utente Master
Marche
14131 Messaggi |
Inserito il - 19/02/2020 : 18:44:08
|
| Sergiom2 credo anch'io sia più o meno come la milano, anzi a dir la verità lo spero, visto che la milano è la miglio scalatrice con hub vista su questo forum. All'inizio lo proverò a 36v perche per ora la batteria è quella, a 36v dovrebbe essere inferiore alla milano, i 48v sono un'altra cosa. Se poi riesce veramente a dare 55nm alla ruota a 36v... bè è un super motore.. Siccome posso confrontare con un bpm 36v cod. 14 che ho gia un uso sulla bici da trekking è difficile ingannarmi il bpm a 36v dovrebbe essere sui 42-45 nm, questo, almeno come tiro dovrebbe essere sensibilmente meglio... |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 19/02/2020 : 18:50:59
|
Ma che centralina ci metterai, 15A o 25?
|
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 19/02/2020 : 18:59:21
|
Nel senso che se è dichiarato 55 Nm a 36 volt con centralina legale allora sì che è un supermotore...
La coppia varia in base alla corrente e al voltaggio.
Ma forse sbaglio...
|
Modificato da - Sergiom2 in data 19/02/2020 19:07:17 |
|
|
|
Barba 49
Utente Master
Toscana
36204 Messaggi |
Inserito il - 19/02/2020 : 20:34:50
|
Naturalmente raggiungerà almeno i 25Km/h, altrimenti credo che non ne avrebbero venduto nemmeno uno, quindi a 36V farà per forza di cose almeno 210RpM a vuoto e 280RpM a 48V, quindi è più "lungo" di quello della Milano.
La coppia ovviamente cambia in base alla centralina impiegata, se aumenti la corrente aumenta la coppia motrice. |
|
|
|
andrea 104KG
Utente Master
Marche
14131 Messaggi |
Inserito il - 19/02/2020 : 20:35:49
|
| Non sbagli... io ci metto una centralina sine wave da 10-20 cioè max 720w torque simulation di pswpower, quindi leggermente sopra al limite legale. Poi potrei anche limitarla da display se mi butta a terra la batteria. Il venditore da il motore per 55nm con centralina legale. |
|
|
|
andrea 104KG
Utente Master
Marche
14131 Messaggi |
Inserito il - 19/02/2020 : 20:38:35
|

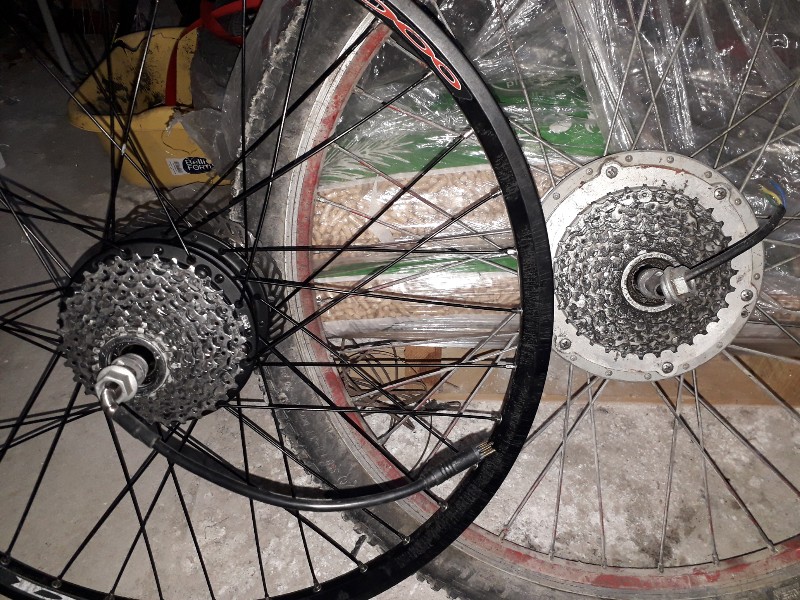

Per chi è curioso ecco la differenza di dimensioni col bpm (la cassetta è la stessa 9v 12-32)
Immagine:
204,23 KB |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 19/02/2020 : 20:56:22
|
| Molto più piccolo |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 19/02/2020 : 21:07:08
|
Però i 32 mi sembrano pochi su un hub a meno che non usi una corona piccola...
Quindi 12:32 ma con quale corona, 34? |
|
|
|
Barba 49
Utente Master
Toscana
36204 Messaggi |
Inserito il - 19/02/2020 : 21:11:25
|
| Pesa anche assai meno del BPM, se ricordo bene. |
|
|
|
gizeta
Utente Attivo
Piemonte
871 Messaggi |
Inserito il - 19/02/2020 : 21:26:38
|
Millemiglia:
| | Somigliano al SWX02 ma non sono Bafang. |
Questo è il BPM SWH02 (a cassetta) 11/34
Immagine:
153 KB
Immagine:
204,25 KB

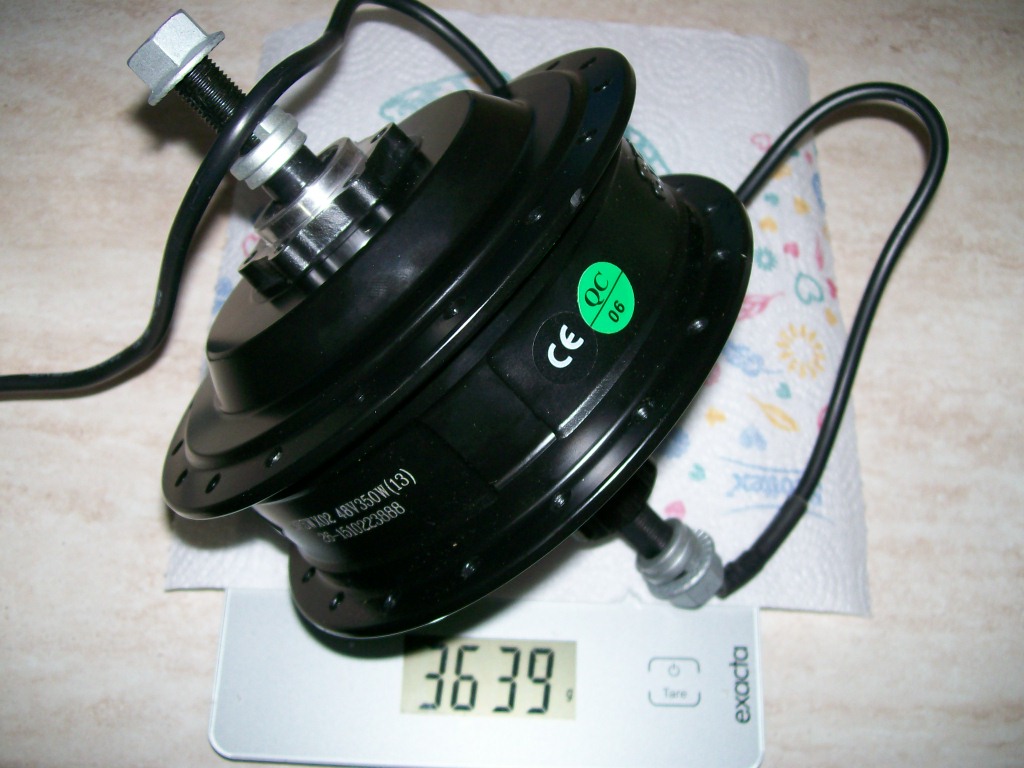

L'SWX02 pesa così:
Immagine:
211,05 KB |
Modificato da - gizeta in data 19/02/2020 21:30:41 |
|
|
|
andrea 104KG
Utente Master
Marche
14131 Messaggi |
Inserito il - 19/02/2020 : 21:31:28
|
Si pesa 3,1kg contro gli oltre 4 del bpm..
Non è a cassetta ma a vite e una 9v più grande di quella non l'ho trovata, se la conoscete... Davanti per ora ha la tripla (24-32-42) anche se vorrei mettere una monocorona, tanto non è una bici da velocità, e anche con le altre bici col mio peso qui in collina, non arrivo mai ai 25kmh di legge Le mie velocità medie sono sui 18-20kmh se la salita è lieve ma anche 12-14kmh se sale un pò di più...
Poteri guadagnare 1-2kmh tenendole sempre al massimo ma la batteria non dura niente. |
|
|
|
andrea 104KG
Utente Master
Marche
14131 Messaggi |
Inserito il - 19/02/2020 : 21:35:09
|
| Gizeta grazie, sembra proprio un clone del bafang... |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 19/02/2020 : 21:37:13
|
Quello della ncm pesa 4.5 kg
|
|
|
|
gizeta
Utente Attivo
Piemonte
871 Messaggi |
Inserito il - 19/02/2020 : 21:51:07
|
| | Non è a cassetta ma a vite e una 9v più grande di quella non l'ho trovata, se la conoscete... |

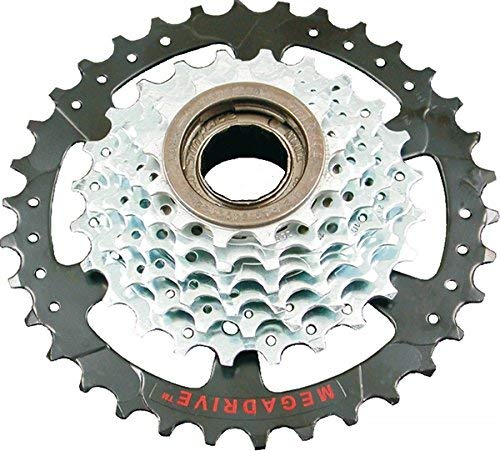

Il massimo che si trova a filetto è un megarange 13/34 7V...
Immagine:
48,16 KB |
|
|
|
andrea 104KG
Utente Master
Marche
14131 Messaggi |
Inserito il - 19/02/2020 : 22:09:45
|
Grazie Gizeta, per 2 denti tengo il cambio a 9v originale...
Preso dalla curiosità sono sceso in garage, ho montato il copertone e misurato il peso dei due cerchi completi:
- bpm 6,980kg
- px 5,960kg
quindi un kg in meno...tutti di motore visto che il copertone è lo stesso e la cassetta pure...
Sergioma avranno pesato il solo motore o tutta la ruota? con cassetta o senza? la mia è in acciaio e pesa un chiletto solo quella...
|
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
|
|
job
Amministratore
fondatore
Friuli-Venezia Giulia
7696 Messaggi |
Inserito il - 20/02/2020 : 18:08:23
|
Quella discussione la conoscevo, ma quando un motore finisce nelle mani di Andrea l'appetito è diverso  , già adesso se ne sa molto di più e non l'ha neanche provato. |
"carrarmatino" Flyer T4 30/9/2006 (22/5/2011 sostituito motore)
"lancillotto" Brompton P6R + nano motor 14/12/2007
"piccola peste" Dahon Speed Pro TT 14/10/2008
"frankenstein" Trek liquid 25 + kit ezee 21/11/2008 dismessa il 28/02/2010
"jobbent" Tw-bents Adventure Plus 08/05/2009 elettrificata con ezee 350W dal 28/02/2010
"the tractor" surly pugsley 27/08/2009 + Cyclone 500 13/11/2009
"the lift" haybike eq xduro fs 12/10/2011
"bumblebee" NCM Milano 24/07/2019
"steamroller blues" NCM Aspen 19/12/2019
|
|
|
|
andrea 104KG
Utente Master
Marche
14131 Messaggi |
Inserito il - 20/02/2020 : 23:23:53
|
Troppo buono job non sono minimamente all'altezza di pix nelle prove delle bici o dei motori

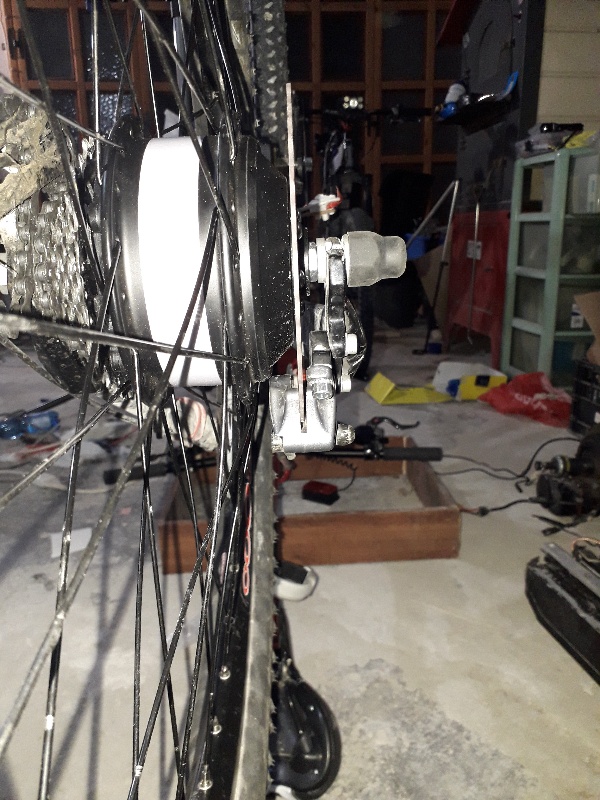

Quello che posso dirvi oggi è che non ci sono problemi col disco una volta messo bene il motore con rondelle anti torque interne. Inoltre con cassetta 9 rapporti il carro da 135mm va forzato ma solo di 2-3mm niente di preoccupante. Però in caso di foratura fuori casa rimettere la ruota comporta un po' di sforzo e può dare problemi con la bici in posizione precaria.
Immagine:
211,17 KB

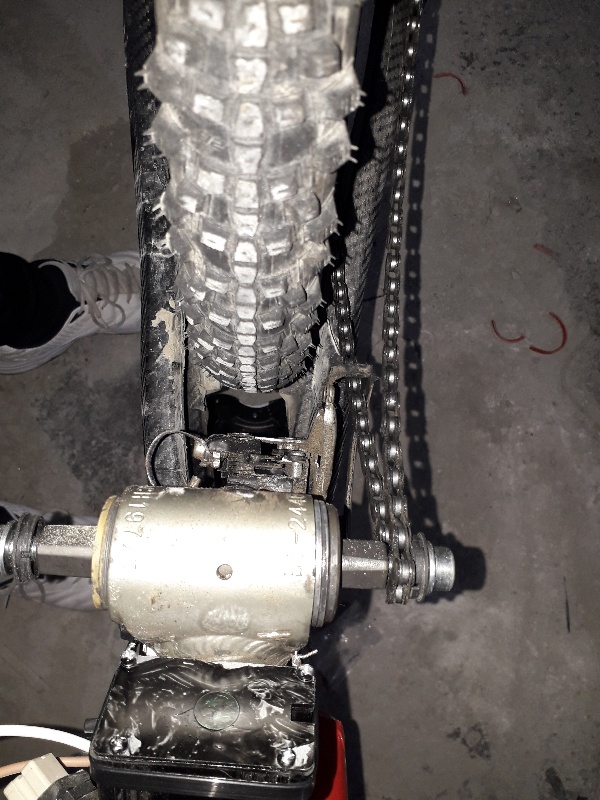

La campanatura è venuta bene e soprattutto con una gomma da 2.25 noto con piacere che ci sono ben 2cm per lato... mi sa che se va bene mi faccio una semifat con gomme da 2.8"
Immagine:
190,3 KB |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 20/02/2020 : 23:29:52
|
| Allora, a quando la prova del nove? |
|
|
|
andrea 104KG
Utente Master
Marche
14131 Messaggi |
Inserito il - 21/02/2020 : 01:11:37
|

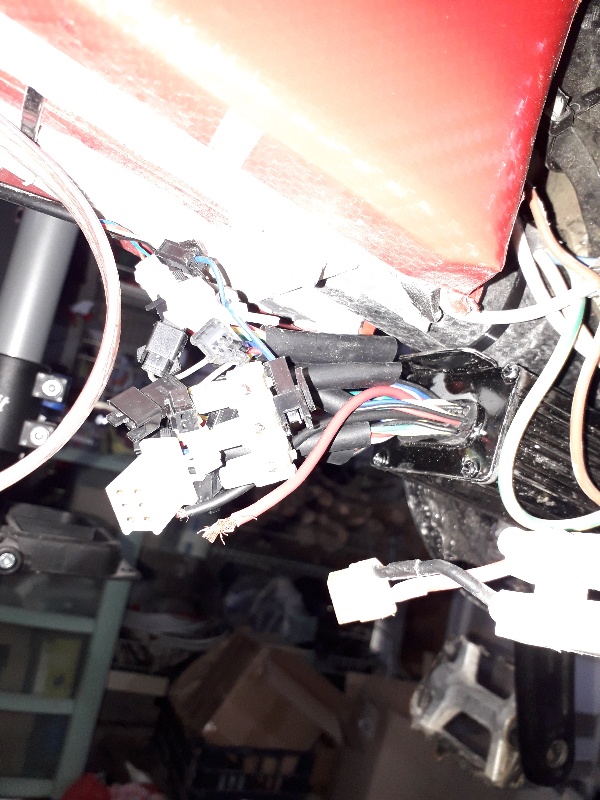

Purtroppo credo ci vorrà ancora un pò, montare un hub non è semplicissimo c'è una marea di fili che purtroppo non posso tenere troppo volanti, display, acceleratore, cut off, e anche un wattmetro, sennò non capisco nulla . Anche la centralina va fissata ecc ecc...
purtroppo la centralina non è di quelle moderne con attacchi rapidi e un unico cavo... |
|
|
|
microchip
Utente Attivo
Veneto
921 Messaggi |
Inserito il - 21/02/2020 : 07:46:54
|
ah va beh se dici così domani è pronta  |
Roberto |
|
|
|
SHILAH
Utente Senior
1768 Messaggi |
Inserito il - 21/02/2020 : 09:19:19
|
Non so se poi le gomme da semi fat le fanno anche per ruote da 26. Non penso, non le ho mai viste. Potresti provare a mettere una gomma larga ma più stradale in modo da autolimitarti i percorsi quando vai con la "hub mountain" ed evitare i terreni scassati che impongono basse velocità e quindi le bruciature.
Le moto x da 2,40 sono gomme forti e sostenute ma scorrevoli su asfalto e sterrato. È un altro andare rispetto alle gomme tassellate.
Per i terreni peggiori ha già almeno una bici da usare e se vendi la specy non sei certamente a piedi e puoi procedere con ulteriori sperimentazioni.  |
|
|
|
andrea 104KG
Utente Master
Marche
14131 Messaggi |
Inserito il - 21/02/2020 : 23:17:50
|
Shilah in effetti non hai tutti i torti...

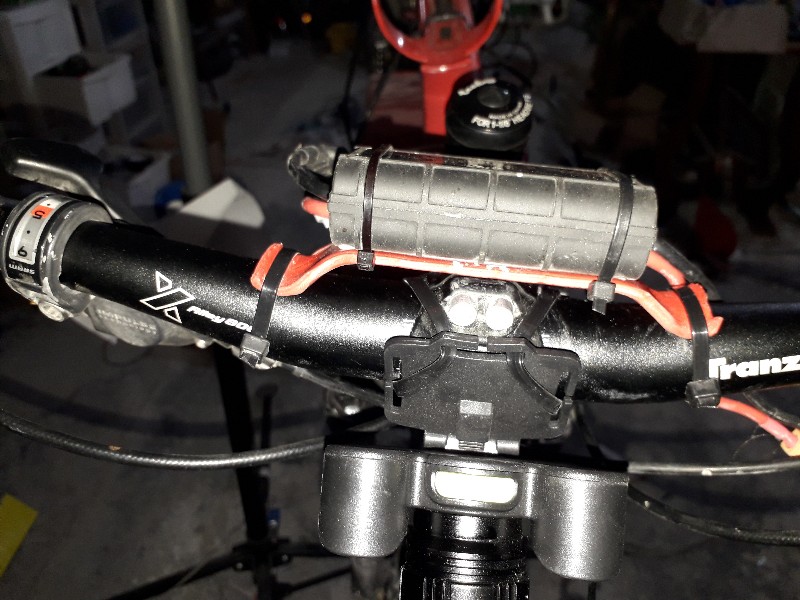

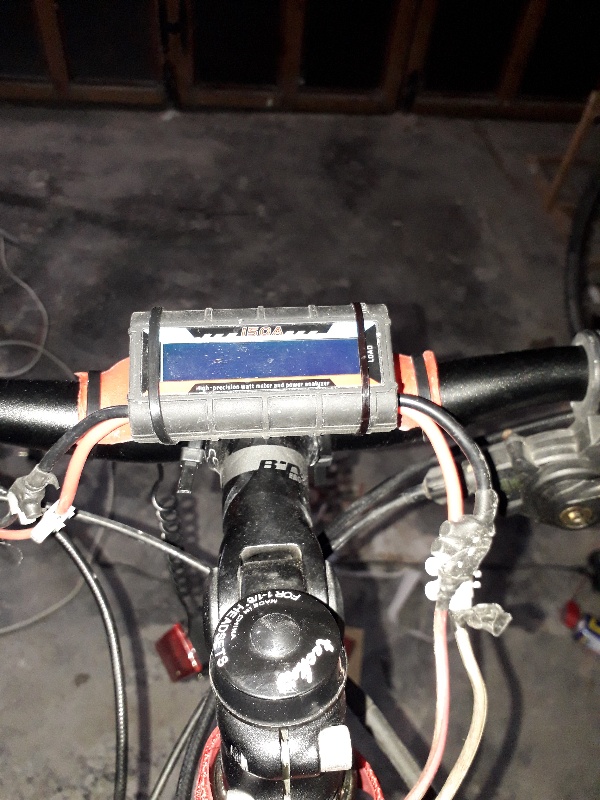

Per ora avanti piano ho fatto il supporto wattmetro e cambiato il manubrio con uno più largo.. chissa perché sulle rr si ostinano a mettere manubri strettissimi..
Uff.. la centralina ha un groviglio di fili da far paura che non so dove mettere
Immagine:
127 KB
Immagine:
195,18 KB
Immagine:
181,34 KB |
|
|
|
Barba 49
Utente Master
Toscana
36204 Messaggi |
Inserito il - 21/02/2020 : 23:25:35
|
| Se acquisti un wattmetro di quelli con lo Shunt separato dal display potrai eliminare tutti i cavi di potenza in giro sulla bici, basteranno tre fili sottili... |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 24/02/2020 : 18:52:58
|
| Novità? |
|
|
|
andrea 104KG
Utente Master
Marche
14131 Messaggi |
Inserito il - 24/02/2020 : 21:27:58
|
| Mi spiace... pochissimo tempo e non è una bici nermale il tubone wuadrato impedisce di fissare agevolmente tutto... |
|
|
|
andrea 104KG
Utente Master
Marche
14131 Messaggi |
Inserito il - 24/02/2020 : 21:44:26
|
Devo ancora accorciare tutti i fili, le fasi gli hall, l'acceleratore, il pas... un vero casino..
Immagine:
212,56 KB |
|
|
|
Barba 49
Utente Master
Toscana
36204 Messaggi |
Inserito il - 24/02/2020 : 22:06:51
|
| Wow... |
|
|
|
andrea 104KG
Utente Master
Marche
14131 Messaggi |
Inserito il - 24/02/2020 : 22:33:24
|
Mi sa che taglierò i connettori che non mi servono, la centralina ne ha troppe, cruise, luci limitatore di velocità, ... tutta roba che non mi servirà mai...
Intanto se qualcuno mi chiarisce questo mistero....
https://www.youtube.com/watch?v=L1gZFHOzKqM
vedete che a ruota alzata il display segna 29kmh... ma non è quello il mistero... è che i watt sul wattmetro restano a zero! (dovrebbe segnarli in basso a dx) e anche frenando la ruota sempre a zero rimangono... eppure non è il primo ne il secondo wattmetro che monto... Strumento rotto?? |
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 24/02/2020 : 22:58:22
|
| O è rotto o messo al contrario |
www.enerlab.it |
|
|
|
andrea 104KG
Utente Master
Marche
14131 Messaggi |
Inserito il - 24/02/2020 : 23:05:39
|
| Mi hai fatto venire un dubbio atroce scendo in garage malgrado l'ora tarda.... |
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 24/02/2020 : 23:11:14
|
Dai che è alla rovescia...
PS
Avrei provato l’altra centralina... |
In Vino Rident Omnia |
|
|
|
andrea 104KG
Utente Master
Marche
14131 Messaggi |
Inserito il - 25/02/2020 : 00:07:39
|
come volevasi dimostrare... la vecchiaia avanza... era alla rovescia... e ci avevo anche pensato va bè almeno so che un wattmetro alla rovescia non si brucia
Millemiglia purtroppo la centralina alcedo che ho io è sensorless, e perderei i vantaggi del sine wave... |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 25/02/2020 : 00:27:25
|
Dai, aspettiamo la prova sul campo...
La centralina che userai da quanti A è?
|
Modificato da - Sergiom2 in data 25/02/2020 00:29:28 |
|
|
|
Discussione |
|
]
Il nuovo mini hub ad alta coppia
