taoplus
Nuovo Utente
21 Messaggi |
 Inserito il - 16/05/2020 : 18:01:52
|
Salve a tutti,vi seguo da qualche anno.Dopo aver parlato in privato con un utente trovato su youtube che mi ha dato informazioni importantissime ( in seguito ho scoperto che si trattava del famosissimo, nonche' gentilissimo e preparatissimo " Barba 49") , ho deciso di condividere con voi il progetto che sto cercando di mettere in atto e cogliere l'occasione per discutere e cercare di capire meglio questo nuovo mondo di mezzi elettrici che mi affascina tantissimo.

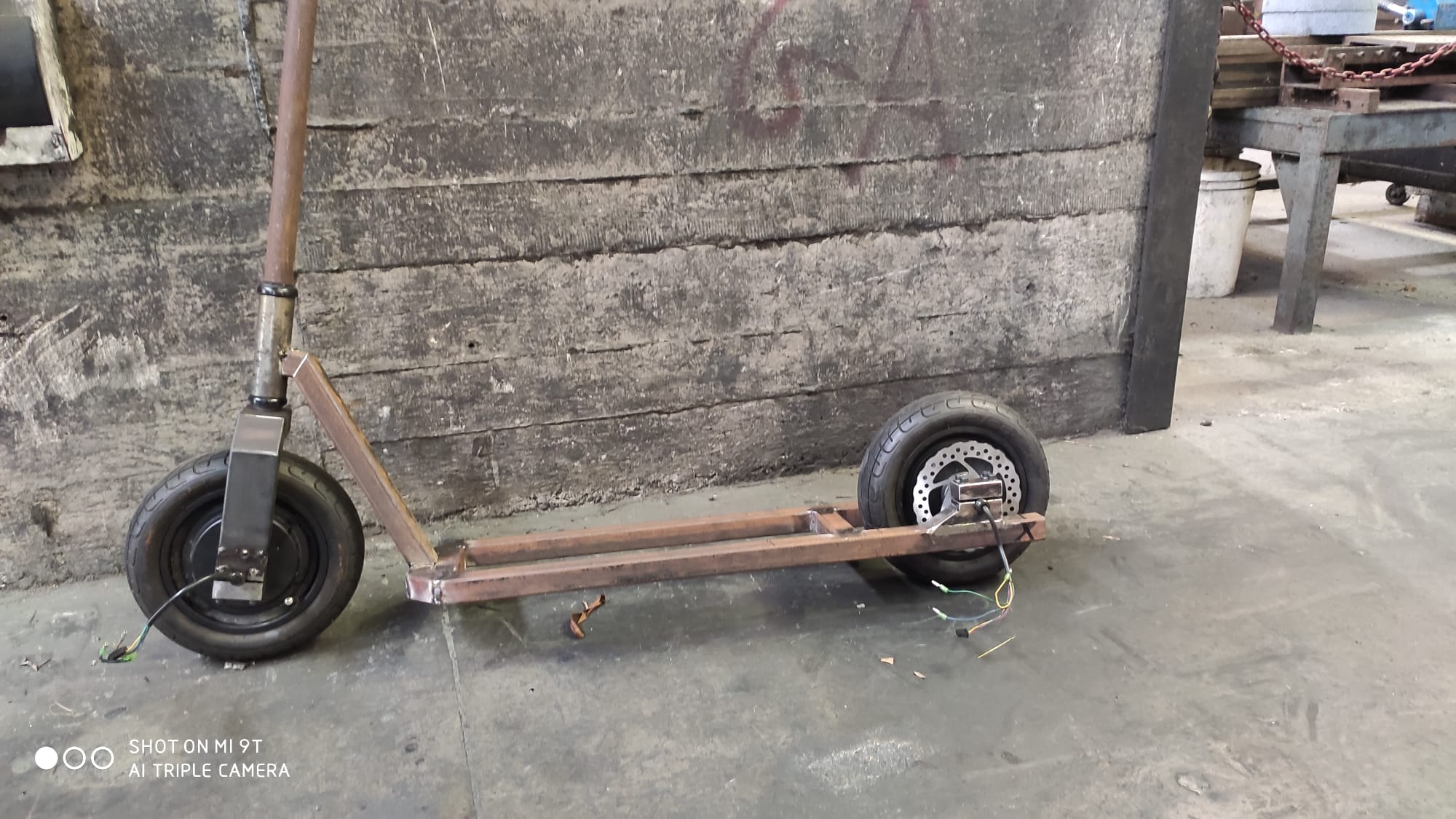

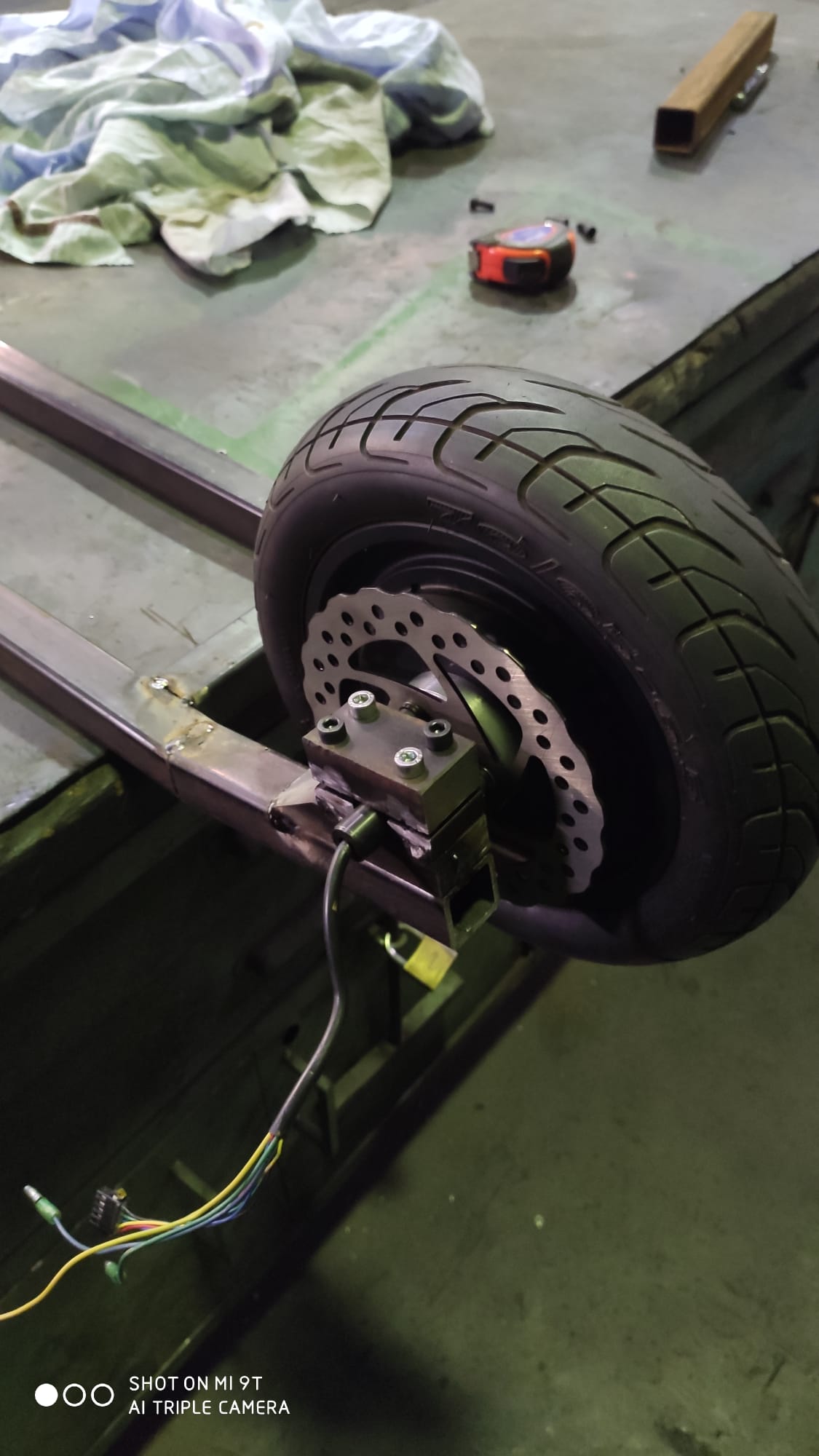

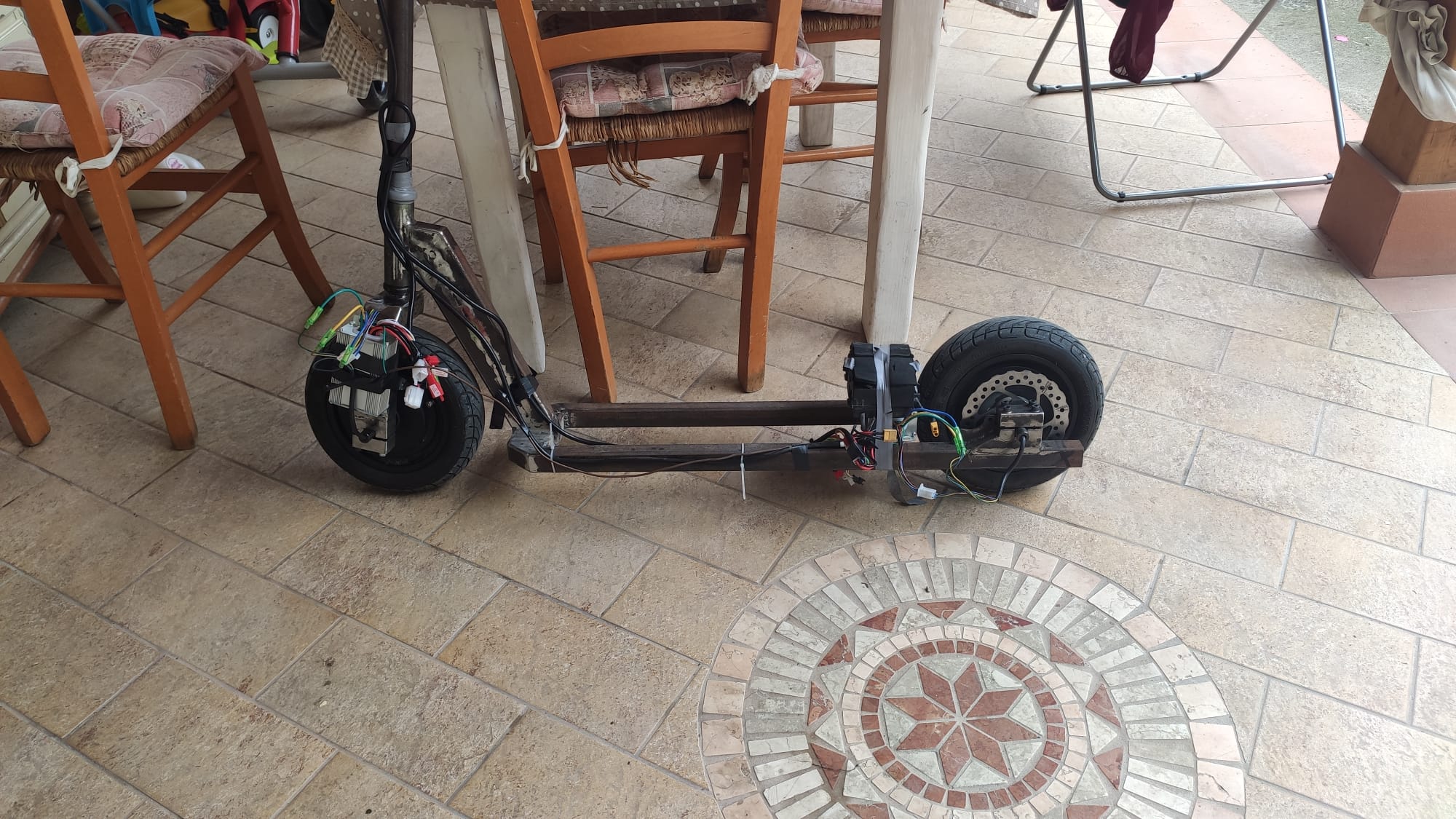

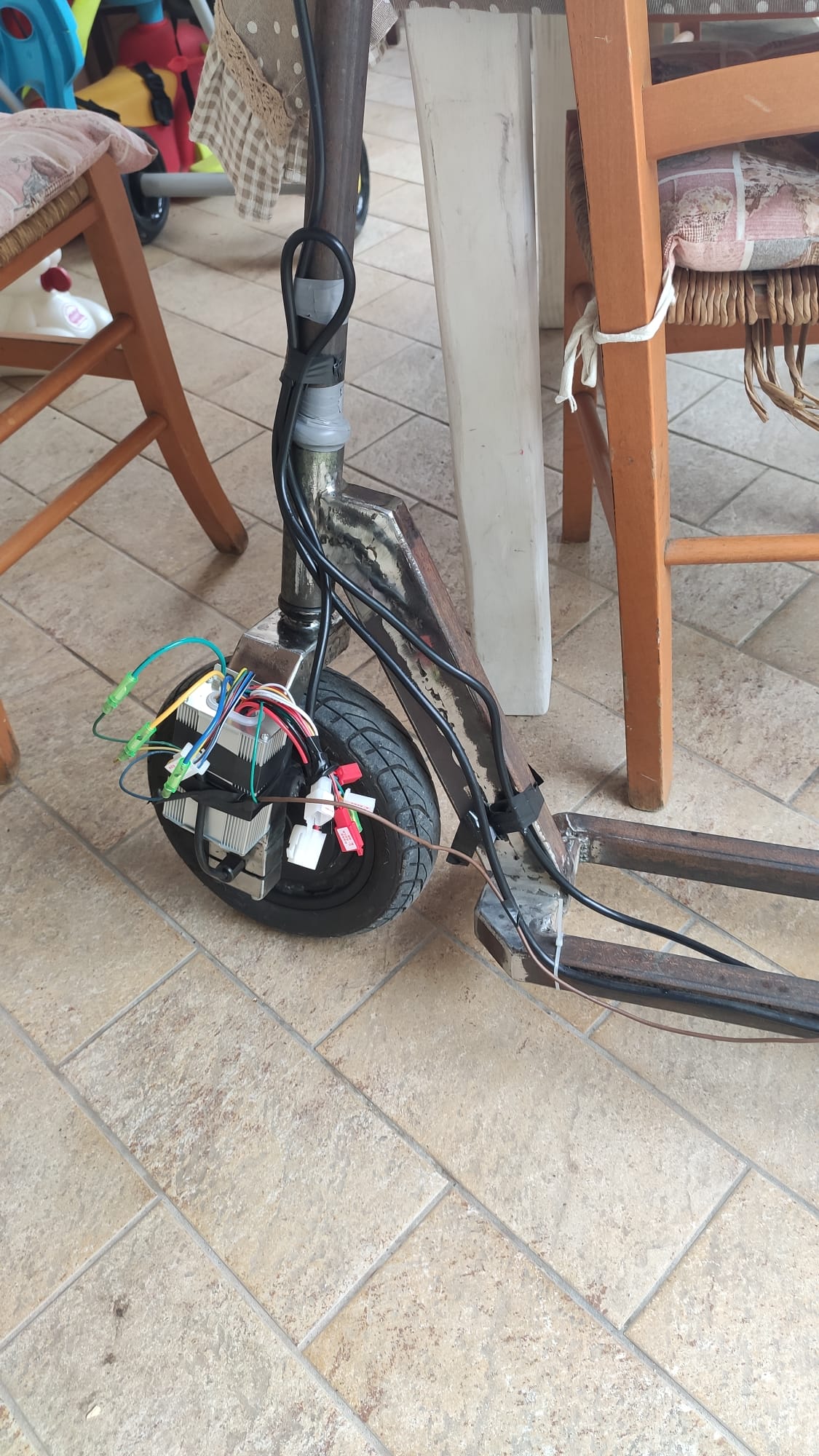

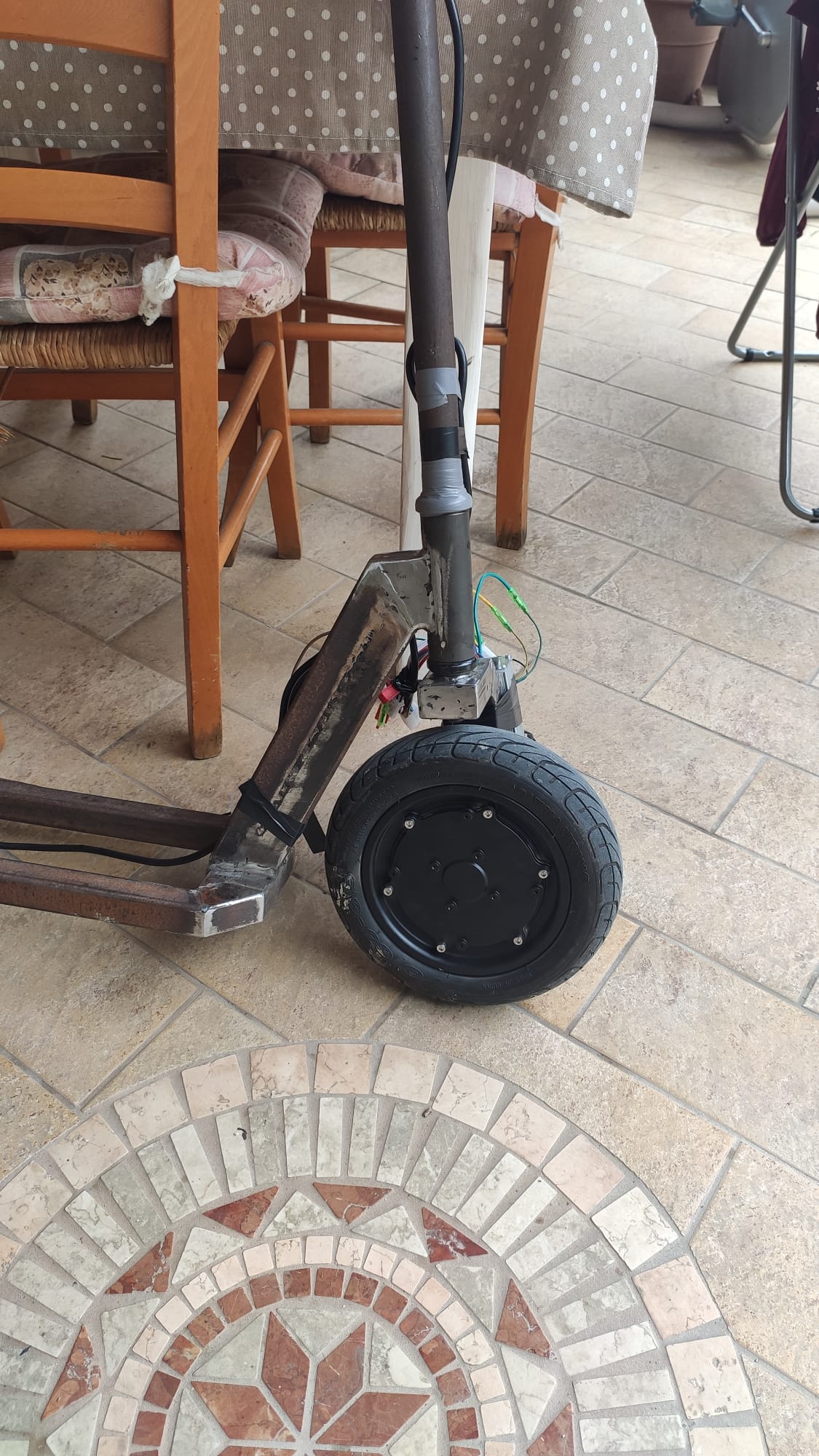

Sto cercando di costruire un monopattino elettrico con due ruote prese da un hoverboard, dopo aver impostato il telaio( ancora da ultimare) ho buttato su alla rinfusa le centraline e fatto le dovute misurazioni volt e ampere sotto sforzo (aiuto!). La domanda e' questa: sapete dirmi come si comporta il connettore a tre fili che fa i tre livelli di potenza? Per adesso l'ho lasciato scollegato... Poi avrei molte altre domande ma andiamo per ordine... Vi aggiorno con qualche foto. Ah dimenticavo, visto che ho letto molte discussioni in merito, ho acquistato una batteria su aliexpress da "Aeurdu" da 36 volt 7 Ah... Quando arriva vi faccio sapere..... Ciaooooo
Immagine:
|
|
|
taoplus
Nuovo Utente
21 Messaggi |
Inserito il - 16/05/2020 : 18:05:13
|
Immagine:
Immagine:
Immagine:
Immagine:
|
 |
|
|
vittorisk
Utente Senior
Liguria
1294 Messaggi |
Inserito il - 16/05/2020 : 19:07:15
|
Benvenuto Taoplus
e complimenti per la tua Creatura, bella!
... anche un pizzico d'invidia per chi come te ha tanta capacita' manuale, tecnica e meccanica.
 |
|
|
|
leonardix
Utente Master
Lazio
6241 Messaggi |
Inserito il - 16/05/2020 : 21:36:43
|
Benvenuto e complimenti!
...anche per la fortuna, girare su youtube ed imbattersi casualmente nel nostro super Barba49... direttamente al top senza passare dal via!!! |
 www.leonardix.altervista.org - pagina FB |
|
|
|
taoplus
Nuovo Utente
21 Messaggi |
Inserito il - 18/05/2020 : 15:00:25
|
| Io ho uno spinotto con tre fili che dice essere le tre velocita, uno di massa e due di segnale, se ponticello massa con un segnale mi cambia qualcosa? Cioe' mi va in prima o in terza velocita? Grazie |
|
|
|
taoplus
Nuovo Utente
21 Messaggi |
Inserito il - 18/05/2020 : 15:19:52
|
Ah dimenticavo, grazie per i complimenti! In un altro forum, all inizio de progetto, mi hanno detto che potevo solo cambiare le pile al telecomando |
|
|
|
taoplus
Nuovo Utente
21 Messaggi |
Inserito il - 20/05/2020 : 21:29:24
|
Immagine:
91,84 KB |
|
|
|
taoplus
Nuovo Utente
21 Messaggi |
Inserito il - 20/05/2020 : 21:34:11
|

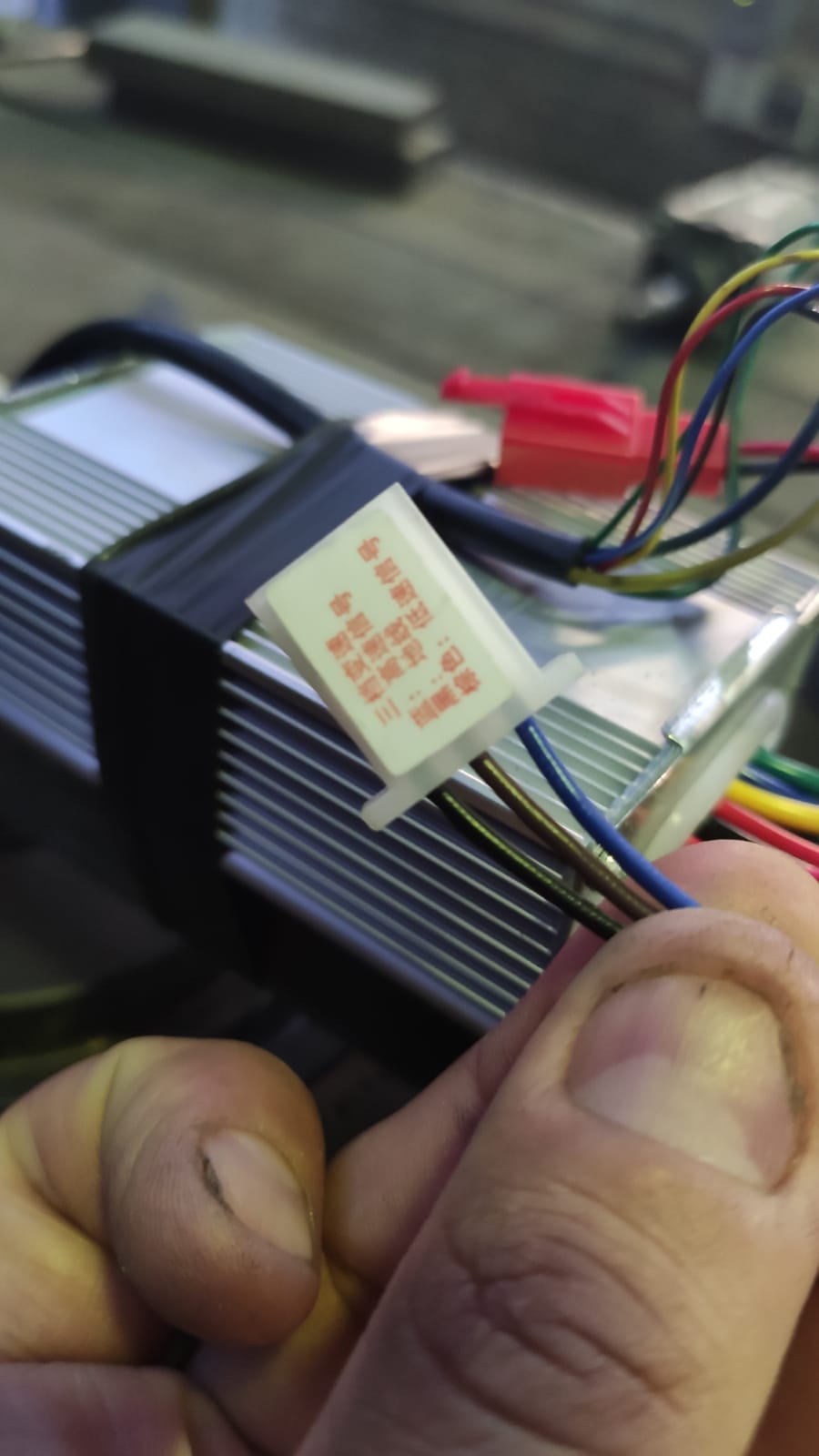

| Questo e' il famoso spinotto che fa le tre velocita', ho fatto delle prove: collegando nero con marrone= bassa velocita. Nero e blu= velocita' media. Non collegato niente= velocita' massima( non molto di piu di nero e blu). Ma a me interessa sapere come si comporta la coppia... Qualcuno sa dirmi qualcosa in merito? Se va bene fare un corto pulito o magari devi inserire delle resistenze??? Grazie ancora per la collaborazione |
|
|
|
Barba 49
Utente Master
Toscana
36210 Messaggi |
Inserito il - 20/05/2020 : 22:12:19
|
Se vuoi usare le regolazioni devi semplicemente montare un piccolo deviatore a tre posizioni, molte bici lo hanno per limitare la potenza dato che il pas fa partire l'assistenza in maniera brusca: Su un mezzo provvisto di acceleratore come il tuo comunque conviene bloccare tutto alla massima potenza, che senso avrebbe un doppio controllo? L'acceleratore è il sistema migliore che esiste per dosare la potenza.  |
|
|
|
taoplus
Nuovo Utente
21 Messaggi |
Inserito il - 21/05/2020 : 09:20:21
|
| Grazie Barba49, sempre disponibilissimo. Secondo voi, esiste un modo per aumentare ancora di piu un po di potenza? Il monopattino e' provvisto di due motori, ma anche attaccando il secondo non ce la faccio a fare una corta salita che porta a casa mia... |
|
|
|
Barba 49
Utente Master
Toscana
36210 Messaggi |
Inserito il - 21/05/2020 : 13:32:16
|
Devi sostituire le centraline attuali con qualcosa di più potente, sempre che la tua batteria sia in grado di fornire la corrente in più che deriverebbe da questa modifica...
Si potrebbe anche aumentare leggermente la potenza lavorando sullo Shunt delle centraline, ma poi occorre un po' di strumentazione per capire quando fermarsi per non bruciare i Mosfet o danneggiare la batteria che alimenta ben due motori. |
|
|
|
taoplus
Nuovo Utente
21 Messaggi |
Inserito il - 22/05/2020 : 00:28:34
|
| Cisa darebbe lo shunt? |
|
|
|
Barba 49
Utente Master
Toscana
36210 Messaggi |
Inserito il - 22/05/2020 : 04:00:57
|
Lo Shunt (che si presenta come un "ponticello" di metallo lucido saldato sulla scheda della centralina) è una resistenza posta in serie al circuito di potenza, in pratica ci passa dentro tutta la corrente che attraversa la centralina... Ecco che riportandoci sopra qualche goccia di stagno con un saldatore e diminuendone quindi la resistenza si "inganna" la centralina sulla vera quantità di corrente che circola, costringendola ad erogarne di più.
Va fatto molto delicatamente e per piccoli step successivi controllando poi con un amperometro il risultato ottenuto, perchè questo aumento non può superare i limiti imposti dal tipo di Mosfet montati sulla centralina, bruciarli è un attimo.
Comunque visto che mi pare di capire che utilizzando due motori non c'è poi molta differenza di tiro in salita ti faccio una domanda, non è che la batteria semplicemente si siede e cala di tensione perchè non ce la fa ad alimentare due motori sotto sforzo?  |
|
|
|
taoplus
Nuovo Utente
21 Messaggi |
Inserito il - 23/05/2020 : 16:51:36
|
| Infatti, quando aziono il secondo motore, la differenza si sente molto ( tira molto di piu', sia in salita che in partenza) ma la batteria scende di voltaggio anche di 4/5 volt... E dopo poco mi ritrovo con la batteria scarica. Scende di qualche volt anche in partenza con un motore solo.. la batteria provvisoria che sto usando e' quella che era dentro l'hoverboard, 36Volt 4,4Ah composta da celle samsung 22P... |
|
|
|
Barba 49
Utente Master
Toscana
36210 Messaggi |
Inserito il - 25/05/2020 : 13:03:22
|
| Non esiste che tu posssa alimentare una bestiolina come la tua con una batteria da 4,4Ah, in pratica hai un calo di tensione talmente elevato da perdere quasi il 30% di potenza sotto sforzo, quindi concludi velocemente la fase dei test e poi passa ad una vera batteria!!! |
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 25/05/2020 : 23:38:29
|
Concordo non si può alimentare motori così grossi con solo una batteria da hoverboard...purtroppo neanche con quella da 7ah, specialmente se si va in salita...
comunque veramente complimenti, molto bello quando l'avrai verniciato sarà un gioiello .... |
|
|
|
taoplus
Nuovo Utente
21 Messaggi |
Inserito il - 26/05/2020 : 22:51:20
|
| Purtroppo,come spazio dentro la pedana ho 11 x 32 cm spessore 3 centimetri, e in questo posto devo farci stare la batteria. Ci stanno circa 30 celle 18650 oppure potrei farla con le 26650... Datemi consigli... Forse porto tutto a 48 volt??? Che dite? Tenete presente che il motore davanti lo azionerei solo per una salita di 100 metri per arrivare sul cucuzzolo di casa |
|
|
|
marcoBike
Nuovo Utente
14 Messaggi |
Inserito il - 26/05/2020 : 23:09:19
|
Be ma è veramente fantastico !!!
Complimenti bel progetto ;-) |
|
|
|
Barba 49
Utente Master
Toscana
36210 Messaggi |
Inserito il - 27/05/2020 : 06:22:27
|
Per le batterie vale una regola, quando non si possono aumentare per motivi di spazio le dimensioni si devono usare celle ad altissime prestazioni, quindi fatti fare una batteria con le Sony VTC6 e vedrai che con 30 di queste otterrai una batteria da 36V-9Ah in grado di dare oltre 90A di picco, oppure anche con le più modeste e meno costose Samsung 25R che comunque porterebbero la capacità a 7,5Ah e la corrente di scarica a 60A di picco, niente male nemmeno queste!!!
Come vedi la tua attuale batteria è proprio minimal, era pensata per far viaggiare in perfetta pianura il mezzo in versione originale...
Aumentare la tensione a 48V avrebbe l'unico effetto di far viaggiare il monopattino più velocemente ma non risolverebbe il tuo attuale problema, e oltretutto ti imporrebbe la sostituzione delle due centraline. |
Modificato da - Barba 49 in data 27/05/2020 06:23:59 |
|
|
|
taoplus
Nuovo Utente
21 Messaggi |
Inserito il - 28/05/2020 : 17:12:00
|
| Grazie a tutti, per i complimenti e per gli insegnamenti che mi date. |
|
|
|
taoplus
Nuovo Utente
21 Messaggi |
Inserito il - 31/05/2020 : 23:11:10
|
| Avete qualche sito conveniente dove poter comprare le celle? |
|
|
|
MilleMiglia
Utente Master
Liguria
6774 Messaggi |
Inserito il - 01/06/2020 : 09:35:49
|
| Nkon.nl |
In Vino Rident Omnia |
|
|
|
Barba 49
Utente Master
Toscana
36210 Messaggi |
Inserito il - 01/06/2020 : 11:43:57
|
| Quoto, oppure Enerdan.de... |
|
|
|
taoplus
Nuovo Utente
21 Messaggi |
Inserito il - 05/06/2020 : 02:17:12
|
| Ma se facessi un pacco con celle diverse dalle 18650 ??? |
|
|
|
taoplus
Nuovo Utente
21 Messaggi |
|
|
Barba 49
Utente Master
Toscana
36210 Messaggi |
Inserito il - 05/06/2020 : 07:04:53
|
In teoria si, ma siccome non conosco assolutamente quella marca di celle non azzaredi previsioni, personalmente uso solo celle Samsung, Lg, Sony o comunque con marchi ben noti e collaudati.
Quanto al formato dipende tutto dallo spazio che hai e da come puoi sfruttarlo, puoi usare anche le 21700... |
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
|
|
taoplus
Nuovo Utente
21 Messaggi |
Inserito il - 22/07/2020 : 20:28:45
|

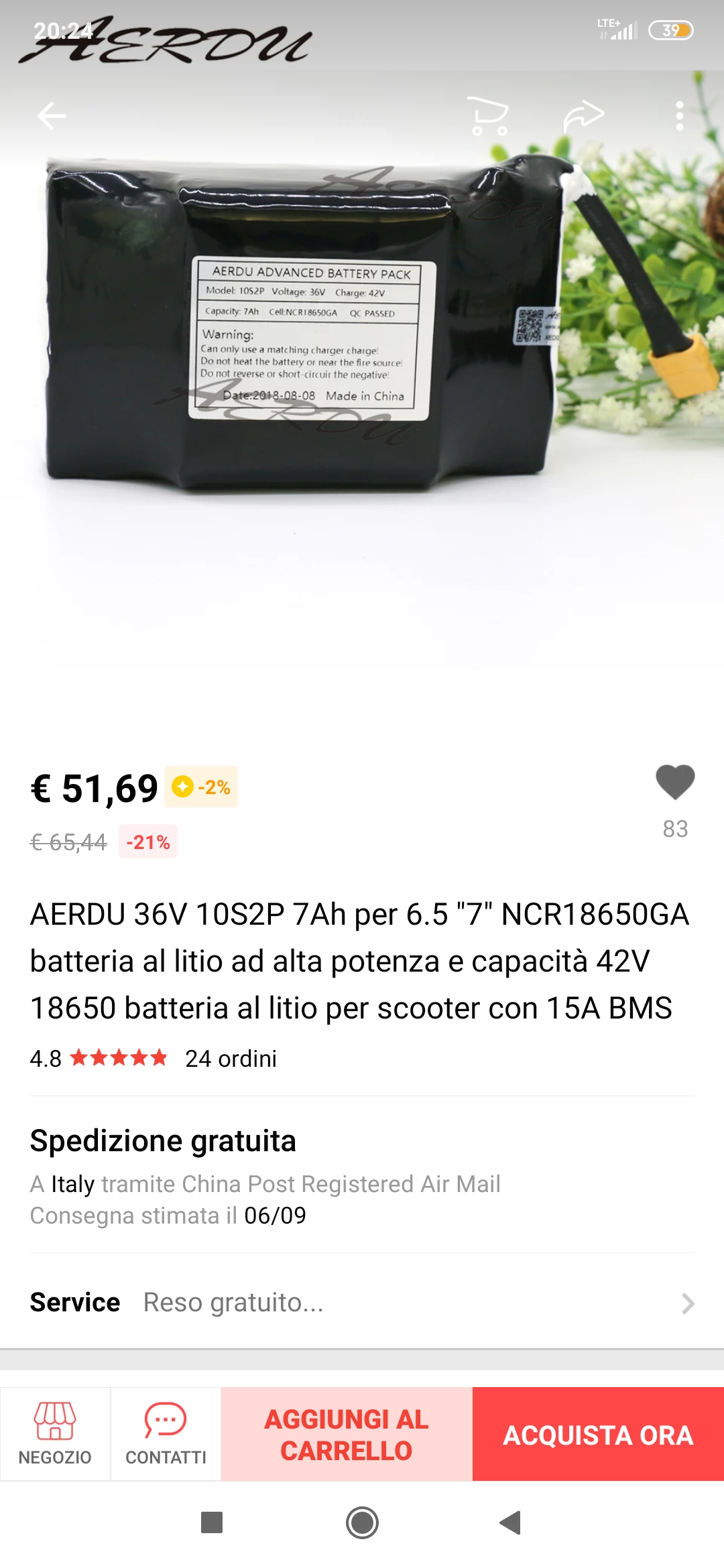

Salve a tutti, sono di nuovo qui, mi e' arrivata la batteria che avevo ordinato su aliexpress
Immagine:
L'ho provata su una bicicletta da 250 watt e il risultato, dopo 1 km di leggera salita, e' questo: la tensione scende di qualche volt e la batteria scalda molto ... Cosa puo' essere??? |
Modificato da - taoplus in data 22/07/2020 20:35:34 |
|
|
|
T4R
Utente Master
Campania
3501 Messaggi |
Inserito il - 22/07/2020 : 21:11:09
|
E' molto probabile che i 7A/h dichiarati non sono veritieri, poi probabilente la capacità di scarica è molto bassa ed infine in salita anche lieve la bipa richiede più di 250W.
In sintesi quella batteria è piuttosto scadente e sicuramente non adatta alla bipa.
Segui i consigli ed i link che ti sono stati dati.
Saluti Pino |
Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 22/07/2020 : 22:06:03
|
La batteria va bene ma bisogna metterne almeno 2 (3 ancora meglio) in parallelo. Non si può pretendere di mandare in salita una bici con solo 20 celle, di nessuna marca...
Se usi in alto il "trova" del sito e cerchi "batterie da hoverboard", vedrai che come quella le usiamo in tanti ma MAI una sola... |
|
|
|
Barba 49
Utente Master
Toscana
36210 Messaggi |
Inserito il - 22/07/2020 : 22:27:01
|
| Quoto, non esiste che una batteria economica da 7Ah sia in grado di alimentare una bici in salita, se ti serve una batteria piccolina come quella devi fartela assemblare con celle ad altissime prestazioni di scarica, (tipo le Sony VTC o le Samsung 25R) se invece le dimensioni non contano metti almeno due o tre di quelle batterie in parallelo, altrimenti vai poco lontano... |
|
|
|
taoplus
Nuovo Utente
21 Messaggi |
Inserito il - 23/07/2020 : 16:34:54
|
| Grazie, provo ad aprirla, perche se le celle hanno una corrente di scarica di 15 ampere, in parallelo dovrebbero arrivare a 30... Perche' hanno messo un bms da 15A? |
|
|
|
taoplus
Nuovo Utente
21 Messaggi |
Inserito il - 23/07/2020 : 16:54:50
|
| E se mettessi due batterie hoverboard in parallelo ma di diverse caratteristiche? Che succede? |
|
|
|
Steu851
Utente Master
Lombardia
4103 Messaggi |
Inserito il - 23/07/2020 : 17:05:58
|
| taoplus ha scritto:
Grazie, provo ad aprirla, perche se le celle hanno una corrente di scarica di 15 ampere, in parallelo dovrebbero arrivare a 30... Perche' hanno messo un bms da 15A?
|
veramente se cerchi le caratteristiceh delle NCR18650GA indicate in etichetta sono celle da 10A di scarica, 20A essendo una 2P maalla corrente massima tutte le celle scaldano parecchio, 15A sul BMS lo ritengo adeguato |
Stefano da Brugherio (MB)
E-MTB: Haibike Xduro AllMtn 3.0 2020
E-MTB moglie : Haibike Xduro AllMtn 3.5 2020
Util-Ebike: Libellula versione 2.6 con step-up e centralina sine wave
Il mio canale Youtube https://www.youtube.com/c/YACVlog?sub_confirmation=1 |
|
|
|
andrea 104KG
Utente Master
Marche
14132 Messaggi |
Inserito il - 23/07/2020 : 19:14:48
|
| Perchè vuoi aprirla? Come dicevamo nessuna batteria è fatta con 20 celle sono proprio poche! puoi provare a metterla in parallelo con altra da 4,4ah, otterrari comunque un netto miglioramento ma sarebbe sempre meglio 2 identiche. Ovviamente almeno la seconda deve essere buona, non andata... |
|
|
|
Barba 49
Utente Master
Toscana
36210 Messaggi |
Inserito il - 23/07/2020 : 20:22:19
|
Guarda che sicuramente quella batteria NON monta celle originali, sono certo delle fake cinesi, e questo unito al fatto che si tratta di una batteria da 2P ti crea il problema che denunci!!!
Tu guardi le caratteristiche di scarica delle celle in vendita magari in Europa e poi ti arrabbi perchè non corrispondono a quelle che trovi "sul campo", vedrai che se acquisti una batteria valida e costosa sicuramente assemblata con celle di prima scelta (e mai 2P, ma almeno 4P) avrai prestazioni e autonomie adeguate...
Poi perchè aprire la batteria? Dalle sigle sulle celle non vedi mica se sono originali o meno. |
|
|
| |
