Barba 49
Utente Master
Toscana
36299 Messaggi |
 Inserito il - 02/03/2015 : 22:38:13
|
Meglio così!!!  |
 |
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
 Inserito il - 03/03/2015 : 09:40:40
|
Ciao ...grazie dei consigli...un saluto |
|
|
|
Giovy
Utente Medio
Lazio
125 Messaggi |
Inserito il - 31/03/2015 : 15:43:46
|
Ciao,
puoi dirmi dove hai preso il nickel?
Grazie
| FabioR6 ha scritto:
Nichel.....questa simpatica canaglia.
Te ne vanno circa 3 metri x una formata da 50 celle.
io per adesso ho 15 metri a disposizione ma vista la difficoltà enorme nel reperirlo, lo tengo per me.
spero che arrivino i due chili al più presto così ve ne vendo un poco.
|
|
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 02/05/2015 : 11:00:57
|
Ciao,dopo molto tempo ho cominciato ad assemblare la mia batteria,una 10s 6p con celle samsung 29e..
Subito mi si presenta un piccolo problema,mio cugino!!Il pargolo è riuscito a far cadere un piccolo cacciavite,su due strip già puntate alle celle ,facendo qualche piccola scintilla e bruciando leggermente le stesse strip
Secondo il vostro parere, l'accaduto può compromettere qualcosa? Attendo gentilmente un vostro parere grazie
|
|
|
|
Monkey50z
Utente Attivo
Emilia Romagna
814 Messaggi |
Inserito il - 02/05/2015 : 11:25:23
|
| Ciao, penso che se la sezione degli strip non è stata compromessa qualche intaccatura non faccia nulla. Solo tu puoi quantificare il danno... |
|
|
|
luc_maz48
Utente Master
Piemonte
6947 Messaggi |
Inserito il - 02/05/2015 : 11:52:50
|
Spero e ti auguro che non sia nulla!
In modo che tu possa andare avanti!
|
Pieghevole Hinergy Click 20", 36V 250Watt, 7vel. Batteria Long, con celle Samsung 36V 11,6 Ah.
Tandem pieghevole Graziella 20", con Kit Bafang motore centrale BBS01 36V 250W 15A. -VENDUTO Agosto 2023!
|
|
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
Inserito il - 02/05/2015 : 12:10:17
|
Se le strip sono bruciacchiate mi sa che la corrente che ci è passata dentro è bella alta e mi fa pensare ad una corrente di cortocircuito (potrebbe aver cortocircuitato i poli + e - della batteria inavvertitamente)  |
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
 Inserito il - 02/05/2015 : 13:27:09
|
Ciao ragazzi,grazie per il supporto
La sezione delle strip, dove è avvenuto il contatto è leggermente consumata ai bordi, anche se di poco.
La mia paura è che si sia rovinata qualche cella.Posso controllare in qualche modo?
Ammettendo di dover smontare le celle per rifare il lavoro.....posso pulire i punti della saldatura con una moletta?Faccio danni?
Grazie ancora.. |
|
|
|
bija
Utente Attivo
Marche
852 Messaggi |
Inserito il - 02/05/2015 : 13:56:15
|
| lelehd ha scritto:
Ciao ragazzi,grazie per il supporto
...posso pulire i punti della saldatura con una moletta?Faccio danni?
Grazie ancora..
|
... non sono un gran tecnico, ma non credo sia un problema estetico; se c'è bruciatura, c'è stato sicuramente un corto che ha leggermente fuso le strip, quindi di corrente ne è passata....
... quanta? e se ha fatto danni? credo sia evidente solo se a "cotto" le celle... comunque arriveranno certamente pareri più autorevoli, aspetta quelli.... |
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte |
|
|
|
FabioR6
Utente Master
3374 Messaggi |
Inserito il - 02/05/2015 : 13:57:48
|
Non preoccuparti.
Misura le tensioni.
Potrebbero essere scese di qualche decimo di Volt.
Se vuoi stare più tranquillo, metti un'altra striscia sopra e saldala.
Non penso proprio tu abbia fatto danni. |
La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi.
Cube trekking
Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11
34.600 km in aumento....
Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.
|
|
|
|
Monkey50z
Utente Attivo
Emilia Romagna
814 Messaggi |
Inserito il - 02/05/2015 : 14:18:41
|
| Concordo con FabioR6, se la tensione è nella norma stai sereno. |
|
|
|
luc_maz48
Utente Master
Piemonte
6947 Messaggi |
Inserito il - 02/05/2015 : 16:44:05
|
| lelehd ha scritto:
... Subito mi si presenta un piccolo problema,mio cugino!!Il pargolo è riuscito a far cadere un piccolo cacciavite,su due strip già puntate alle celle ,facendo qualche piccola scintilla e bruciando leggermente le stesse strip
Secondo il vostro parere, l'accaduto può compromettere qualcosa?
|
Preoccupati per le celle/batteria!
Ma tuo cugino, il pargolo? ... solo un lieve spavento mi auguro!
Speriamo bene!
|
Pieghevole Hinergy Click 20", 36V 250Watt, 7vel. Batteria Long, con celle Samsung 36V 11,6 Ah.
Tandem pieghevole Graziella 20", con Kit Bafang motore centrale BBS01 36V 250W 15A. -VENDUTO Agosto 2023!
|
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 03/05/2015 : 00:20:00
|
Ciao ragazzi,comincio ad essere più tranquillo...grazie!
Ad un primo controllo,le celle sono tutte con la medesima tensione,ma riproverò per scrupolo.

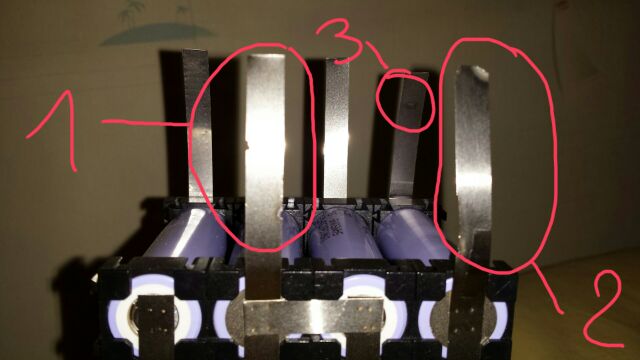

Inserisco una foto del danno,almeno potete valutare con occhio più esperto del mio..
Immagine:
31,51 KB
Dovendo sostituire le strip danneggiate,dove puntereste quelle nuove?Sempre sui poli della cella?
Ammettendo di staccare alcune strip,posso pulire i punti della saldatrice con una moletta o danneggio la nichelatura della stessa cella?Posso causare altri danni?
Tornando a mio cugino,ha rischiato più con me,che con le scintille causate dal corto..
Un saluto..attendo come sempre,un vostro parere...thanks!!
|
|
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
Inserito il - 03/05/2015 : 09:56:53
|
| Non sono di certo un esperto ma non vedo necessitá di sostituire le strip...al più se proprio vuoi puoi sempre accorciarle fino al punto in cui sono annerite...non so...vediamo cosa dicono i saggi decani |
|
|
|
Barba 49
Utente Master
Toscana
36299 Messaggi |
Inserito il - 03/05/2015 : 10:55:13
|
Dunque, se le strip in questione erano calcolate molto al ribasso come corrente trasportabile allora anche la mancanza di una piccola parte può comprometterne l'uso, se invece sei stato abbondante nel calcolo dello spessore e della larghessa delle strip lascia perdere, cosa vuoi che sia un piccolo morso nel metallo!!!
PS) Questi lavori si fanno dentro un eremo in cima ad una collina isolata, non ci deve essere nessuno nella stessa stanza... |
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 03/05/2015 : 11:21:25
|
Ciao,ho ricontrollato da poco le celle,tutte con tensione normale..
Per le strip ho utilizzato le 7mm×0,20,credo abbastanza robuste
La strip n°3 è la meno rovinata,la n°1 a qualche piccolo "morso",mentre la n°3 ha un "morso" più grande a sinistra vicino alle celle.Ho bisogno di confortoposso evitare di sostituirle?
La prossima volta,per assemblare la batteria,mi trasferirò sul cucuzzolo di qualche monte
Ciao..a presto |
|
|
|
FabioR6
Utente Master
3374 Messaggi |
Inserito il - 03/05/2015 : 11:30:19
|

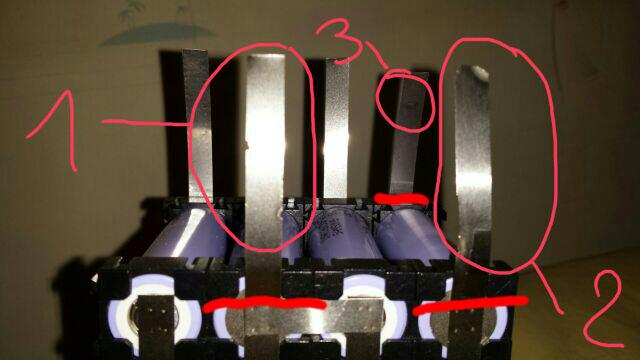

Intanto mi piacerebbe capire che forma vuoi dare alla batteria x capire come dovrebbe proseguire il lavoro.
Poi al limite potresti tagliare le strisce di nichel dove ho segnato io e ripartire con delle nuove dal centro delle celle.
Immagine:
29,84 KB |
La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi.
Cube trekking
Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11
34.600 km in aumento....
Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.
|
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 03/05/2015 : 11:39:11
|
Ciao Fabio,la batteria avrà una semplice forma rettangolare Probabilmente seguirò il tuo consiglio per la sostituzione delle strip,mi vien male solo a guardarle..
Altra domanda stupida per gli esperti:il positivo ed il negativo generali,posso farli uscire dal medesimo "banco" di celle..scusate l'ignoranza
Ciao
|
|
|
|
FabioR6
Utente Master
3374 Messaggi |
Inserito il - 03/05/2015 : 12:09:36
|
Mi pare che hai le idee molto confuse.
Stai attento a non farti male o ad incendiare casa.
|
La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi.
Cube trekking
Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11
34.600 km in aumento....
Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.
|
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 03/05/2015 : 12:32:55
|
Ciao,confusione a partevoglio capire bene le varie opzioni se esistono..estintore alla mano..
Scherzi a parte,nel mio caso la strip n°2 è il negativo generale,continuando l'assemblaggio arriverò ad avere sul parallelo finale il positivo generale...dico cavolate?
Un saluto
|
|
|
|
FabioR6
Utente Master
3374 Messaggi |
Inserito il - 03/05/2015 : 12:44:27
|
Quindi da quel Ke vedo, la batteria proseguirà verso sinistra partendo dal negativo.
Quindi presumo Ke quelle strisce così lunghe, ti serviranno x i fili del BMS ?
Se la componi così, arriverai ad avere il positivo generale esattamente dalla parte opposta.
Se invece avessi adottato una composizione tipo a spirale, avevi il + ed il - vicini. |
La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi.
Cube trekking
Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11
34.600 km in aumento....
Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.
|
|
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
Inserito il - 03/05/2015 : 13:34:42
|
| Aggiungo un ulteriore dubbio ( così, giusto per togliere il sonno a lelehd): ma in questo modo la strip 2 non si sobbarca l'intero carico della batteria tutto da sola? ( e idem per la strip finale del positivo) |
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 03/05/2015 : 13:56:50
|
| FabioR6 ha scritto:
Quindi da quel Ke vedo, la batteria proseguirà verso sinistra partendo dal negativo.
Quindi presumo Ke quelle strisce così lunghe, ti serviranno x i fili del BMS ?
Se la componi così, arriverai ad avere il positivo generale esattamente dalla parte opposta.
Se invece avessi adottato una composizione tipo a spirale, avevi il + ed il - vicini.
|
Ciao Fabio,la batteria proseguirà verso sinistra...
Le strip sono da accorciare prima di collegare il bms. La n°3 dovrei tagliarla a filo cella,è rimasta lunga per caso...
Un saluto
|
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 03/05/2015 : 14:00:52
|
| greenheaven ha scritto:
Aggiungo un ulteriore dubbio ( così, giusto per togliere il sonno a lelehd): ma in questo modo la strip 2 non si sobbarca l'intero carico della batteria tutto da sola? ( e idem per la strip finale del positivo)
|
Grazie Greenheaven...corro in farmacia a comprare una scatola di sonniferi....
|
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 06/05/2015 : 00:09:41
|
Ciao ragazzi,per merito dei vostri consigli,ho risolto qualche problemino iniziale,grazie

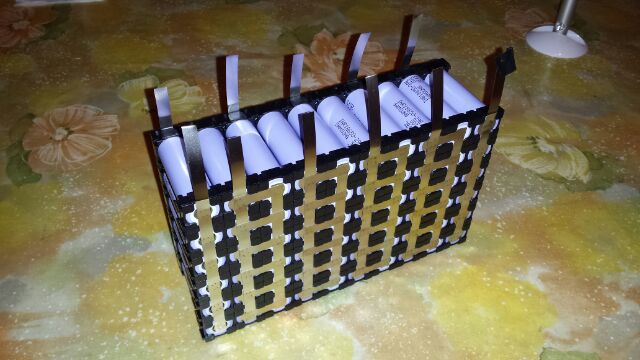

Da qualche minuto ho finito di assemblare le celle per la mia batteriaecco una fotina..
Immagine:
49,54 KB
Tensione misurata di 36,1V.
Tornando a quello che diceva Greenheaven,cosa ne pensate,i sonniferi costano cari!!
Un saluto.. |
|
|
|
luc_maz48
Utente Master
Piemonte
6947 Messaggi |
Inserito il - 06/05/2015 : 08:34:33
|
|
Pieghevole Hinergy Click 20", 36V 250Watt, 7vel. Batteria Long, con celle Samsung 36V 11,6 Ah.
Tandem pieghevole Graziella 20", con Kit Bafang motore centrale BBS01 36V 250W 15A. -VENDUTO Agosto 2023!
|
|
|
|
FabioR6
Utente Master
3374 Messaggi |
Inserito il - 06/05/2015 : 10:06:32
|
Bellissima.
Bravo.
I prolungamenti x i cavi di bilanciamento, sono esageratamente lunghi.
Se hai un buon stagnatore, puoi piegarli sugli Holder e tagliarli lì a filo.
stagnare i fili del BMS è un attimo non rischi di scaldare le celle assolutamente. |
La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi.
Cube trekking
Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11
34.600 km in aumento....
Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.
|
|
|
|
Barba 49
Utente Master
Toscana
36299 Messaggi |
Inserito il - 06/05/2015 : 10:51:49
|
| Bene, insisti così!!! |
|
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
Inserito il - 06/05/2015 : 12:09:50
|
Bel lavoro lele, complimenti.
Per il "problema" che ti ho sollevato io penso di risolvere esattamente come fai tra una serie e l'altra: mettere più di una strip in uscita dal primo e dall'ultimo parallelo.
|
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 07/05/2015 : 09:27:12
|
Ciao ragazzi,grazie a tutti!
Sicuramente romperò ancora per qualche consiglio...
Per Fabio:prima di collegare il bms farò taglio e cucito con le strip..
Per Greenheaven: da profano mi sembra una buona idea,ma per eliminare ogni dubbio,ecco una domanda per i più esperti:
Le strip dei due estremi,sono troppo stressate?Hanno bisogno di un aiutino come sostiene Greenheaven,o dipende dal loro spessore?
Un saluto a presto
|
|
|
|
Barba 49
Utente Master
Toscana
36299 Messaggi |
Inserito il - 07/05/2015 : 09:52:11
|
Tutti i terminali a sbalzo vanno fissati al corpo batteria tramite nastro adesivo, nastro biadesivo o colla a caldo o cosa ritieni più opportuno in modo che nessuna trazione o movimento dei cavi di uscita possa trasmettersi alle strip...
Naturalmente se hai calcolato bene la corrente che deve passarci basta anche una sola stiscia, se hai dei dubbi saldacene un'altra sopra: La zona in questione è interessata da tutta la corrente in transito. |
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 07/05/2015 : 10:11:32
|
Ciao Barba,la batteria sarà un 10s 6p con celle 29e.Le strip utilizzate sono 7mm ×0,20mm. Secondo il tuo parere,ho bisogno di spessorare le strip ai due estremi,o posso evitarlo??
Un saluto..
|
|
|
|
bija
Utente Attivo
Marche
852 Messaggi |
Inserito il - 07/05/2015 : 12:49:09
|
.... ma se le strip sono sufficienti al passaggio della corrente di tutta la batteria, a che servono tutti quei "ponti" con le strip corte da una serie all'altra??? ne bastava una!!!???!!!!
... forse hai copiato dal "maestro" di batterie???!!!??? |
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte |
|
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
Inserito il - 07/05/2015 : 14:36:07
|
| bija ha scritto:
.... ma se le strip sono sufficienti al passaggio della corrente di tutta la batteria, a che servono tutti quei "ponti" con le strip corte da una serie all'altra??? ne bastava una!!!???!!!!
... |
Infatti...o le metti anche all'uscita o non ha senso averne messo più di una tra una serie e l'altra...
Su un link che ha postato FabioR6 in un altro thread sembrerebbe che una strip da 7mm x 0,12mm (0,84mm2) regga 15 A (a me sembra un po' troppo visto che la conduttività del Nichel rispetto a quellla del Rame è un'ordine di grandezza inferiore e quei valori più o meno l hai col rame...certo dipende anche dalla lunghezza dei cavi...).
Comunque, se così fosse, per smaltire la corrente massima che puoi tirar fuori da una 10S 6P di 29E (facendole lavorare a 3C, cosa che ti sconsiglio, sono circa 52A) avresti bisogna di 3 / 4 strip.
Il tuo BMS quanta corrente lascia passare?
PS: per avere un valore corretto e attendibile bisogna avere le tabelle di riferimento del Nichel, col Rame è uno scherzo calcolarle. |
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 07/05/2015 : 14:38:56
|
Ciao,sinceramente non saprei valutare se le strip sono adatte al passaggio di corrente,non ho basi di elettrotecnica quindi ho preferito abbondare,magari sbagliando Avessi usato un solo "ponte" sarebbe stato un lavoro sicuramente più pulito e soprattutto meno lungo.
Ogni consiglio,o critica sono ben accetti per poter migliorare
Un saluto |
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 07/05/2015 : 14:44:37
|
| greenheaven ha scritto:
| bija ha scritto:
.... ma se le strip sono sufficienti al passaggio della corrente di tutta la batteria, a che servono tutti quei "ponti" con le strip corte da una serie all'altra??? ne bastava una!!!???!!!!
... |
Infatti...o le metti anche all'uscita o non ha senso averne messo più di una tra una serie e l'altra...
Su un link che ha postato FabioR6 in un altro thread sembrerebbe che una strip da 7mm x 0,12mm (0,84mm2) regga 15 A (a me sembra un po' troppo visto che la conduttività del Nichel rispetto a quellla del Rame è un'ordine di grandezza inferiore e quei valori più o meno l hai col rame...certo dipende anche dalla lunghezza dei cavi...).
Comunque, se così fosse, per smaltire la corrente massima che puoi tirar fuori da una 10S 6P di 29E (facendole lavorare a 3C, cosa che ti sconsiglio, sono circa 52A) avresti bisogna di 3 / 4 strip.
Il tuo BMS quanta corrente lascia passare?
|
Ciao,il mio problema è che siete troppo preparati in materia
Il mio bms è questo del link:
http://www.elifebike.com/peng/iview.asp?KeyID=dtpic-2014-3C-MR54.027KF
Ho paura dei commenti....
Un saluto |
|
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
Inserito il - 07/05/2015 : 14:49:49
|
| Parla di 30A continui e 60A di picco . Ma non so cosa intende per picco (ti limita automaticamente a 30A dopo tot secondi?) |
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 07/05/2015 : 15:00:39
|
| Con la mia grande esperienza nel campo dell'elettrotecnicacredo sia come dici tu,60A per pochi istanti.Aspettiamo pareri più autorevoli.. |
|
|
|
Barba 49
Utente Master
Toscana
36299 Messaggi |
Inserito il - 07/05/2015 : 15:02:08
|
Allora, il BMS che hai scelto è un pò troppo potente per la tua batteria, si tratta di una 17,4Ah con scarica MASSIMA a 3C, quindi non deve mai erogare oltre 52,2A di corrente, nemmeno per un attimo, mentre il BMS lavora tranquillamente a 60A di picco!!!
Il limite è solo quello dei 60A, significa che quella scheda è in grado di lavorare a 30A CONTINUI per un tempo indefinito e a 60A per poco tempo, pena il surriscaldamento dei mosfet: Il problema è che a 60A stai già rovinando la tua batteria...
Oltretutto con le LiIon anche da 3C è buona norma rimanere su 1C continui e 2C massimi per avere la possibilità di una vita lunga e soddisfacente... |
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 07/05/2015 : 15:06:12
|
| Barba 49 ha scritto:
Allora, il BMS che hai scelto è un pò troppo potente per la tua batteria, si tratta di una 17,4Ah con scarica MASSIMA a 3C, quindi non deve mai erogare oltre 52,2A di corrente, nemmeno per un attimo, mentre il BMS lavora tranquillamente a 60A di picco!!!
Il limite è solo quello dei 60A, significa che quella scheda è in grado di lavorare a 30A CONTINUI per un tempo indefinito e a 60A per poco tempo, pena il surriscaldamento dei mosfet: Il problema è che a 60A stai già rovinando la tua batteria...
Oltretutto con le LiIon anche da 3C è buona norma rimanere su 1C continui e 2C massimi per avere la possibilità di una vita lunga e soddisfacente...
|
Perfetto,dovrò cambiare bms...
Qualche suggerimento per quale comprare e soprattutto dove?
Tornando al discorso di più strip sovrapposte,cosa pensi in merito? Nel mio caso è necessario?Assemblando così il tutto,ho fatto un lavoro di M....
Grazie ancora.. |
|
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
Inserito il - 07/05/2015 : 15:08:01
|
 Barba così lo mandi in paranoia definitiva!
Comunque è vero il BMS non è adatto a salvaguardare le tue celle in scarica.
Per il discorso delle strip dovrei recuperare i dati del Nichel puro e fare un calcolo dei massima della corrente che può portare una striscia come la tua a regime...mi riprometto di farlo appena avrò tempo. Intanto taglia la testa al toro e mettigli 2 o 3 strip una sopra l'altra e (credo) vai sul sicuro.
|
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 07/05/2015 : 15:09:22
|
Adoro il forum e chi ne fa parte, anche per questo!!
Grazie!! |
|
|
|
Barba 49
Utente Master
Toscana
36299 Messaggi |
Inserito il - 07/05/2015 : 15:11:08
|
Sinceramente non ho i dati per il calcolo della sezione del Nichel in base alla corrente di passaggio, aspettiamo Greenheaven!
Quanto al fatto che hai abbondato con le strip nel collegare i paralleli la cosa è ottima, tutte le batterie commerciali sono completamente collegate per abbassare la resistenza interna della batteria stessa e per migliorare la rigidità meccanica, quindi tutto a posto!!!
Comunque a spanne siccome la tua lamina da 7mm x 0,2mm corrisponde ad un a sezione di 1,4mm quadrati direi che non è sufficiente per quelle correnti, non lo sarebbe nemmeno se fosse di rame... |
|
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
Inserito il - 07/05/2015 : 15:23:13
|
Qui c'è un BMS che lavora a 35A continui (2C del tuo pacco batteria) e, da quanto ho capito, ha un blocco da sovraccorrente regolabile al volore che vuoi (Mandagli una email e fatti chiarire questo aspetto chiedendo espressamente che ti serve un PCM che non faccia passare assolutamente più di 52A,saranno loro a indicarti il modello esatto)
http://www.bestechpower.com/37v10spcmbmspcbforli-ionli-polymerbatterypack/PCM-D100.html |
|
|
|
octopus
Utente Attivo
924 Messaggi |
Inserito il - 07/05/2015 : 19:23:37
|
| lele, ma basta che la centralina non sia assetata puoi anche lasciare quel bms lì, ho detto una c***ata? |
|
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
Inserito il - 07/05/2015 : 19:44:48
|
| Credo tu abbia ragione...se la centralina ha un suo limite più basso dei 52 A non credo ci siano problemi...ho confermato una c***ata? #9786; |
|
|
|
bija
Utente Attivo
Marche
852 Messaggi |
Inserito il - 07/05/2015 : 20:27:19
|
... è necessario e obbligatorio che il BMS abbia una potenza superiore alla centralina, sia continua che di picco. Se così non fosse, ogni volta che il controller chiede una potenza più alta del BMS, questo va in protezione e stacca. Mi spiego meglio: controller da 20/40; BMS da 15/30; quando la centralina chiederà oltre 30A il BMS andrà in protezione staccando la batteria. Quindi con una centralina da 20/40 occorre un BMS almeno da 25/50, meglio se ancor di più (visto che le centraline cinesi spesso assorbono ben più degli A dichiarati).
Quindi @lelehd non hai nessun bisogno di sostituire il BMS se la tua centralina consuma meno A dei 30/60..... |
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte |
|
|
|
Barba 49
Utente Master
Toscana
36299 Messaggi |
Inserito il - 07/05/2015 : 22:19:34
|
Certamente, quoto tutti, ma siccome non so assolutamente quale centralina vorrà usare Lelehd ecco che mi sono permesso di teorizzare!!!
E teorizzando ripeto che non si monta mai un BMS che ecceda le caratteristiche di scarica della batteria, non è una cosa corretta! |
|
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
Inserito il - 07/05/2015 : 23:14:04
|
Ho fatto i calcoli di cui parlavo e, a meno di aver fatto baggianate vi posto i risultati:
IPOTESI:
1) Temperatura max ammissibile sulle strip 50°C (ho preso questo come valore max di temperatura di lavoro delle celle dai datasheet delle 29E)
2) Temperatura dell'aria a contatto con le strip 35°C (considerando che stanno in un contenitore al chiuso credo ci stia tutta)
3) Coefficiente convettivo con aria ferma 10W/m2K
4) Resistività del Nichel da wikipedia 0,699*10^-6 Ohm*m
Tutto messo dentro ad un foglio Excel viene fuori che (valori assolutamente conservativi):
con la sezione delle tue striscette, a regime termico, non devi far passare più di 7 Ampere per ogni striscetta quindi:
2 striscette per scaricare 14A permanenti
3 striscette per scaricare 21A permanenti
4 striscette per scaricare 28A permanenti
5 striscette per scaricare 35A permanenti.
Considera che non arriverai a regime termico perchè difficilmente andando in bici tiri 35A per un tempo indefinito dalla batteria quindi credo che facendola lavorare a 1C (17A) continui e al max 2C(34A) per un tempo limitato credo che 3 striscette ti facciano vivere tranquillo.
|
|
|
|
FabioR6
Utente Master
3374 Messaggi |
Inserito il - 08/05/2015 : 08:29:09
|
https://www.akkuteile.de/zubehoer/hochstromverbinder/hiluminband-1m-3mm/a-300104/
Ecco qui.
Se tanto mi da tanto ed una strip larga 3 mm e di 0,12 mm di spessore, sopporta fino a 15 A, le nostre che sono larghe più del doppio, reggono tranquille 30 A.
Comunque sia, abbondare non fa mai male.
Altro dato da considerare, è che nel caso del rame ( e credo pure del nichel quindi ) il dato degli ampere che una data sezione di film sopporta è inteso su 100 metri di lunghezza!
Quindi nel nostro caso, si tratta di max 1,5 cm di lunghezza.
Ad esempio io, nella mia bici, ho usato dei cavi da 2 mm, ci passano di picco anche 25 A.
In 3 anni e 26.100 km, non ho MAI avuto problemi.
Mai una rottura, o un surriscaldamento.
E viaggio quasi sempre a manetta. |
La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi.
Cube trekking
Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11
34.600 km in aumento....
Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.
|
|
|
|
Discussione |
|
]
La mia prima batteria!
