 Motore hub frenato!! (o forse fritto)
 Nuova Discussione  Rispondi
 Versione Stampabile Bookmark this Topic Aggiungi Segnalibro
I seguenti utenti stanno leggendo questo Forum Qui c'è:
Pagina Successiva
Autore Discussione Precedente Discussione Discussione Successiva
Pagina: di 2

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 07/06/2015 : 17:29:23  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando
Bene, credo di aver bruciato qualcosa.
Dopo aver smanettato con la stagnatura dello shunt (vedi discussione http://www.jobike.it/forum/topic.asp?TOPIC_ID=23986 ) e aver fatto qualche test per misurare correnti e potenza credo che qualcosa sia andato storto...
durante una partenza da fermo in un tornante tostissimo si spegne tutto (Wattmetro e display della centralina)...li riaccendo e quando ho provato a dare acceleratore il motore inizia a strattonare avanti e indietro come se avesse le convulsioni senza d fatto girare. Idem a ruota alzata. Provando a girare la ruota a mano è molto frenata e si fa fatica a smuoverla (anche a batteria e centralina scollegata).
Ho provato anche con le imprecazioni, che di solito funzionano, ma stavolta niente...

Cosa devo iniziare a buttar via? Il motore o la centralina?

PS: il motore in questione è un Nine continent modificato da garchofa con commutazione stella triangolo

iv3ugy
Utente Medio


Friuli-Venezia Giulia


227 Messaggi

Inserito il - 07/06/2015 : 17:48:25  Mostra Profilo Invia a iv3ugy un Messaggio Privato  Rispondi Quotando
Centralina, hai quasi sicuramente almeno un mosfet in corto, se scolleghi le fasi dal motore la ruota dovrebbe girar libera.
Si può provare a sostituirli, solitamente con successo. Se cerchi nel forum trovi varii casi analoghi da cui prender spunto sul come procedere.

Daniele
Torna all'inizio della Pagina

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 07/06/2015 : 17:52:16  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando
come dicevo sopra anche scollegando tutti i cavi dalla centralina la ruota è semibloccata...per questo mi viene da pensare che sia un problema al motore (o forse ai relè di garchofa)
Torna all'inizio della Pagina

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 07/06/2015 : 18:30:15  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando
Ho appena smontato sia il motore sia la centralina.
Da un esame a vista la centralina sembra a posto (non ci sono bruciacchiature varie).

Come faccio a controllare col tester se i mosfet sono a posto?

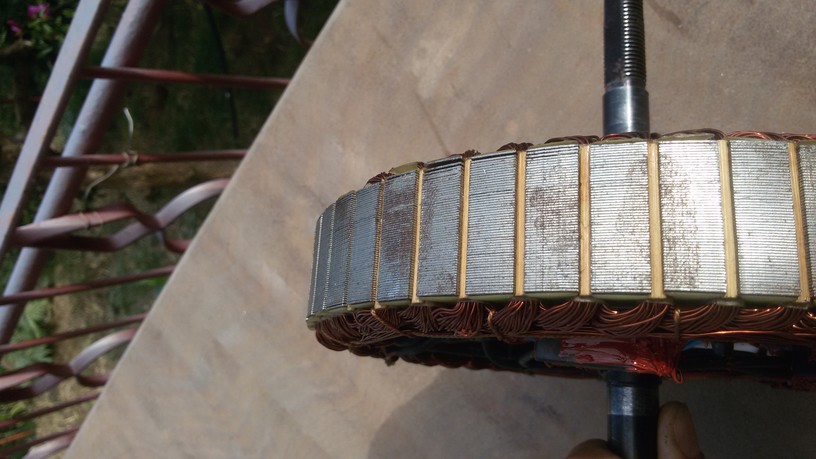

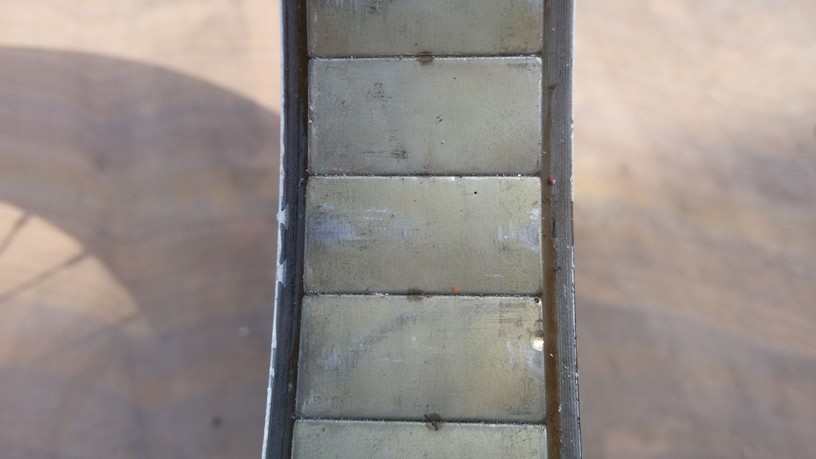

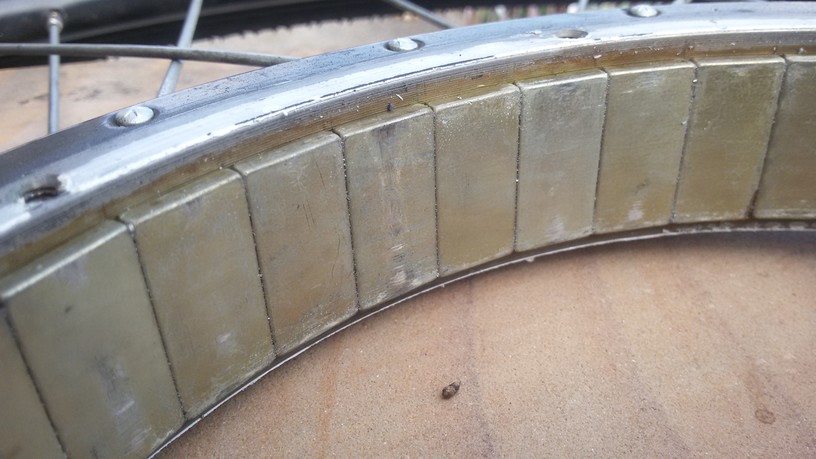

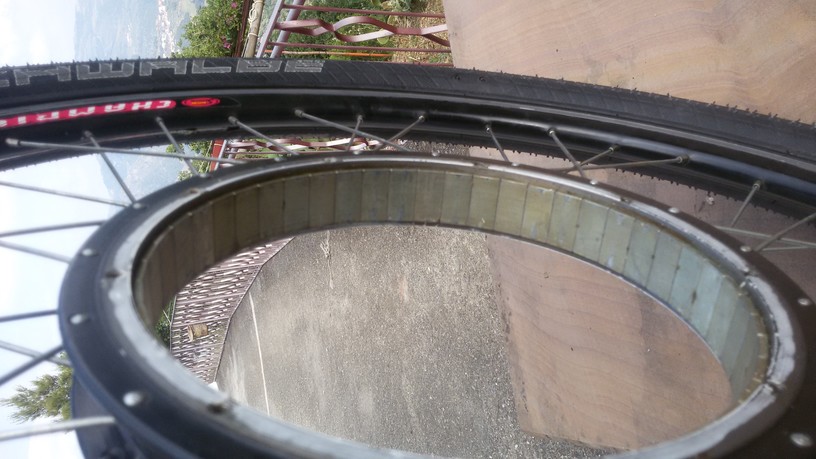

Per il motore idem se non per il fatto che ho notato delle strisciate sia sui magneti che sullo statore come se strofinassero uno sull'altro. Ecco la foto:



Immagine:

117,03 KB

Immagine:

106,16 KB

Immagine:

66,22 KB

Immagine:

107,04 KB


Immagine:

153,26 KB
Torna all'inizio della Pagina

iv3ugy
Utente Medio


Friuli-Venezia Giulia


227 Messaggi

Inserito il - 07/06/2015 : 20:42:09  Mostra Profilo Invia a iv3ugy un Messaggio Privato  Rispondi Quotando
Mi era sfuggito il fatto che avessi già provato. I segni sui magneti mi sembrano più da sfregamento nell'apertura del motore, che da rotazione. Il colore degli avvolgimenti mi sembra normale, controlla comunque che non ci sia continuità tra fasi e carcassa, ed eventualmente l'isolamento tra le fasi aprendo il centrostella(ad occhio i 3 fili neri). Potrebbe anche essere un relè incollato, ma mi fà strano, di solito succede quando commutti sotto carico, non così a casaccio.

Daniele
Torna all'inizio della Pagina

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 07/06/2015 : 22:20:00  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando
Ho controllato e tra fasi e carcassa non sembra esserci continuità...


Nel frattempo ho controllato anche la centralina (ho letto varie discussioni su mosfet bruciati in queste ore) e ho trovato continuità tra il positivo della centralina ed una delle fasi. Quindi uno dei 4 mosfet (centralina da 12 FET) collegati alla fase è andato da quanto ho capito.
Per capire quale tra i 4 è quello bruciato come faccio? Devo dissaldarli tutti necessariamente?

Comunque rimane il fatto che il motore rimane frenato anche con la centralina scollegata dal motore!!!
Torna all'inizio della Pagina

T4R
Utente Master



Campania


3501 Messaggi

Inserito il - 07/06/2015 : 22:45:15  Mostra Profilo Invia a T4R un Messaggio Privato  Rispondi Quotando
Se il motore è frenato c'è poco da fare hai un problema anche lì.
Ora potrebbe essere uno dei relè che è rimasto incollato oppure un problema agli avvolgimenti. Và indagato con maggior accuratezza, credo che dovrai scollegare tutti i fili dai relè.

Saluti Pino

Cagiva E-lefantino ready to run Cyclone 48V
Decatlhon 9.1 Lmt GM 1Kw in meritato riposo
Tecnobike DH Modified
HopTown the RED one.

Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni

Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


36197 Messaggi

Inserito il - 07/06/2015 : 23:20:01  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Se il motore ruota duro o a scatti anche con la centralina scollegata e non presenta visivamente rotture meccaniche ti resta solo un possibile cortocircuito, basta che un relè di commutazione abbia un contatto "incollato" per creare il problema...
Torna all'inizio della Pagina

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 07/06/2015 : 23:56:23  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando
Perfetto Peggio di così...danno alla centralina e anche al motore.
Domani inizio a trastullarmi con la centralina smontando i FET...notte!
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


36197 Messaggi

Inserito il - 08/06/2015 : 04:15:44  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Con un circuito più complicato del normale è ancora più facile danneggiare più di un componente, e comunque quando si ha un corto sul motore i Mosfet partono sempre: Anche in presenza di fusibili i Mosfet sono sempre i più veloci a saltare!!!
Torna all'inizio della Pagina

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 08/06/2015 : 12:41:18  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando
Dopo aver sostituito i MOSFET, prima di ricollegare la centralina verificherò anche i sensori di Hall ed eventuali contocircuiti negli avvolgimenti. Per i sensori di Hall ho letto una discussione e so come procedere. Per verificare se c'è qualche corto negli avvolgimenti avete suggerimenti su come fare?

PS: Barba che ci fai al PC alle 4 di mattina?
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


36197 Messaggi

Inserito il - 08/06/2015 : 15:15:28  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Stai attento perchè talvolta saltano anche i transistor pilota dei mosfet, andrebbero controllati!

I sensori Hall non penso proprio abbiano nessuna colpa, comunque una controllatina non fa mai male: Cortocircuiti tra le matasse sono quasi impossibili, casomai è uno dei relè che si è saldato e adesso hai il motore mezzo HS e mezzo HT con conseguenti cortocircuiti...

PS) Hai presente l'Herpes Zoster??? Prova tu a dormire con quello in azione!!!
Torna all'inizio della Pagina

Mirco
Utente Senior



Puglia


1437 Messaggi

Inserito il - 08/06/2015 : 23:16:33  Mostra Profilo Invia a Mirco un Messaggio Privato  Rispondi Quotando
questa discussione mi riporta ai tempi della mia lyen quando bruciava continuamente mosfet....però io usavo 126v! Comunque non capisco perche aumentare così tanto la corrente se la modifica di garchofa serve proprio ad avere coppia e velocità senza modificare l'alimentazione....
Torna all'inizio della Pagina

Mirco
Utente Senior



Puglia


1437 Messaggi

Inserito il - 08/06/2015 : 23:19:09  Mostra Profilo Invia a Mirco un Messaggio Privato  Rispondi Quotando

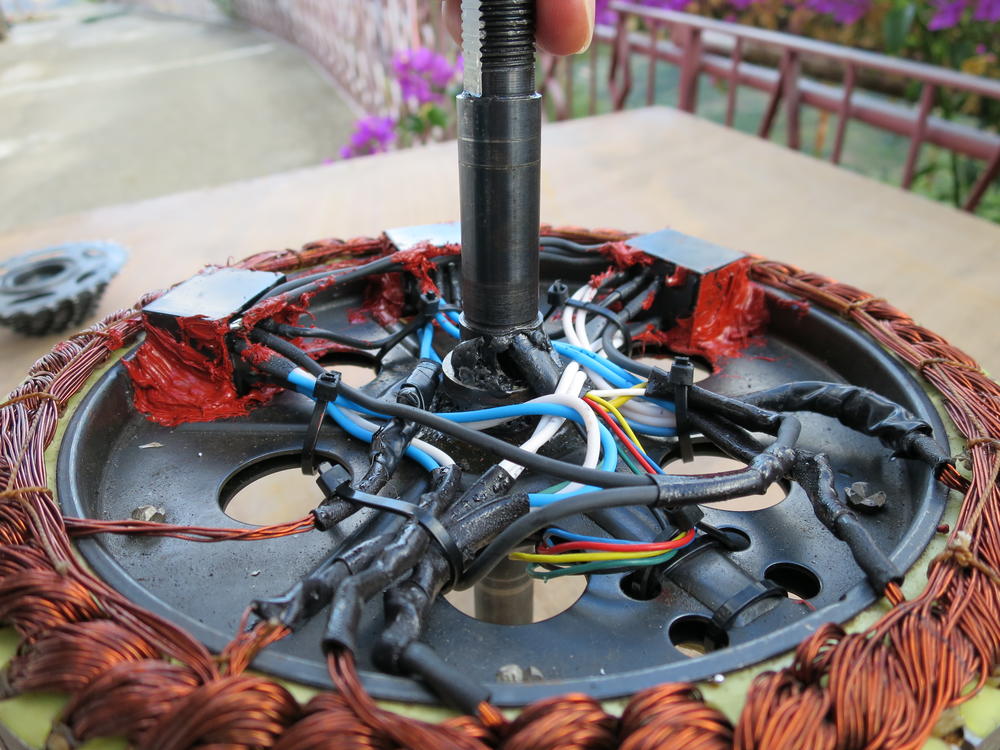

secondo me più che incollarsi si sarà fusa la lamella di contatto di uno dei relè!
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


36197 Messaggi

Inserito il - 09/06/2015 : 09:48:05  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
@Mirco: Il Garchymotor nella sua posizione HS è MOLTO veloce, quindi se non gli dai corrente viaggia a metà delle sue possibilità velocistiche, quindi sottocoppia... C'è poco da fare, è per questo che Greenheaven ha cercato di modificare la centralina!!!
Torna all'inizio della Pagina

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 09/06/2015 : 11:29:15  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando
Mirco la tua esperienza l ho letta per intero e mi ha messo paura. Spero che non capiti anche a me di rimontare tutto e bruciare nuovamente.

Il motivo per cui ho deciso di pompare la centralina non è per avrre più velocitá ma per avere piu tiro nelle salite di cada mia (prima stentava troppo)

Comunque ho smontato la centralina e ho visto che monta due modelli di mosfet diversi. 6 MOSFET con un codice e sei con un altro..forse che qualcuno li ha giá sostituiti in precedenza? (Tipo garchofa)...

Comunque è un 6*10 Ht stella/triangolo
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


36197 Messaggi

Inserito il - 09/06/2015 : 13:20:33  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
I Mosfet di solito sono tutti identici, probabilmente la centralina è stata riparata!

Il problema che aveva Mirco era legato alla tensione troppo elevata, niente a che fare con quello che è accaduto a te, 126V non sono uno scherzo!!!
Torna all'inizio della Pagina

Mirco
Utente Senior



Puglia


1437 Messaggi

Inserito il - 09/06/2015 : 14:27:46  Mostra Profilo Invia a Mirco un Messaggio Privato  Rispondi Quotando
scusa ma al posto di pompare la centralina,usalo in HT!! Altrimenti a cosa ti serve la doppia configurazione stella/triangolo??? A questo punto prendevi un 9*7 lo alimentavi con 45A ed eri a posto! Ora vallo a trovare il guasto con tutti quei relè di mezzo....
Torna all'inizio della Pagina

Mirco
Utente Senior



Puglia


1437 Messaggi

Inserito il - 09/06/2015 : 14:33:23  Mostra Profilo Invia a Mirco un Messaggio Privato  Rispondi Quotando
i miei mosfet alla fine saltavano perche negli avvolgimenti fatti alla c...o di cane dei nine con 126v si generavano delle tensioni indotte talmente alte da mandare i mosfet in corto e senza friggerli visivamente! Infatti da quando ho montato il crystalite HT3525 che ha avvolgimenti fatti molto meglio non ho più avuto problemi con la stessa centralina e stessa tensione!
Torna all'inizio della Pagina

Mirco
Utente Senior



Puglia


1437 Messaggi

Inserito il - 09/06/2015 : 14:36:33  Mostra Profilo Invia a Mirco un Messaggio Privato  Rispondi Quotando
i miei mosfet alla fine saltavano perche negli avvolgimenti fatti alla c...o di cane dei nine con 126v si generavano delle tensioni indotte talmente alte da mandare i mosfet in corto e senza friggerli visivamente! Infatti da quando ho montato il crystalite HT3525 che ha avvolgimenti fatti molto meglio non ho più avuto problemi con la stessa centralina e stessa tensione!
Torna all'inizio della Pagina

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 09/06/2015 : 17:01:03  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando
Mirco guarda che lo uso sempre in HT ( configurazione a stella) . IL problems è che non basta per salire su rampe del 22% quindi o pompavo un po o cambiavo motore e prendevo un Supertorque 5*12. Ho scelto la prima strada perchè mi dispiaceva dar via un garchynotor
Torna all'inizio della Pagina

Mirco
Utente Senior



Puglia


1437 Messaggi

Inserito il - 09/06/2015 : 20:42:01  Mostra Profilo Invia a Mirco un Messaggio Privato  Rispondi Quotando
Barba 49 ha scritto:

@Mirco: Il Garchymotor nella sua posizione HS è MOLTO veloce, quindi se non gli dai corrente viaggia a metà delle sue possibilità velocistiche, quindi sottocoppia... C'è poco da fare, è per questo che Greenheaven ha cercato di modificare la centralina!!!
allora abbiamo capito male in due!
Torna all'inizio della Pagina

Mirco
Utente Senior



Puglia


1437 Messaggi

Inserito il - 09/06/2015 : 20:44:29  Mostra Profilo Invia a Mirco un Messaggio Privato  Rispondi Quotando
Barba 49 ha scritto:

@Mirco: Il Garchymotor nella sua posizione HS è MOLTO veloce, quindi se non gli dai corrente viaggia a metà delle sue possibilità velocistiche, quindi sottocoppia... C'è poco da fare, è per questo che Greenheaven ha cercato di modificare la centralina!!!
allora abbiamo capito male in due!
Torna all'inizio della Pagina

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 09/06/2015 : 23:14:45  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando

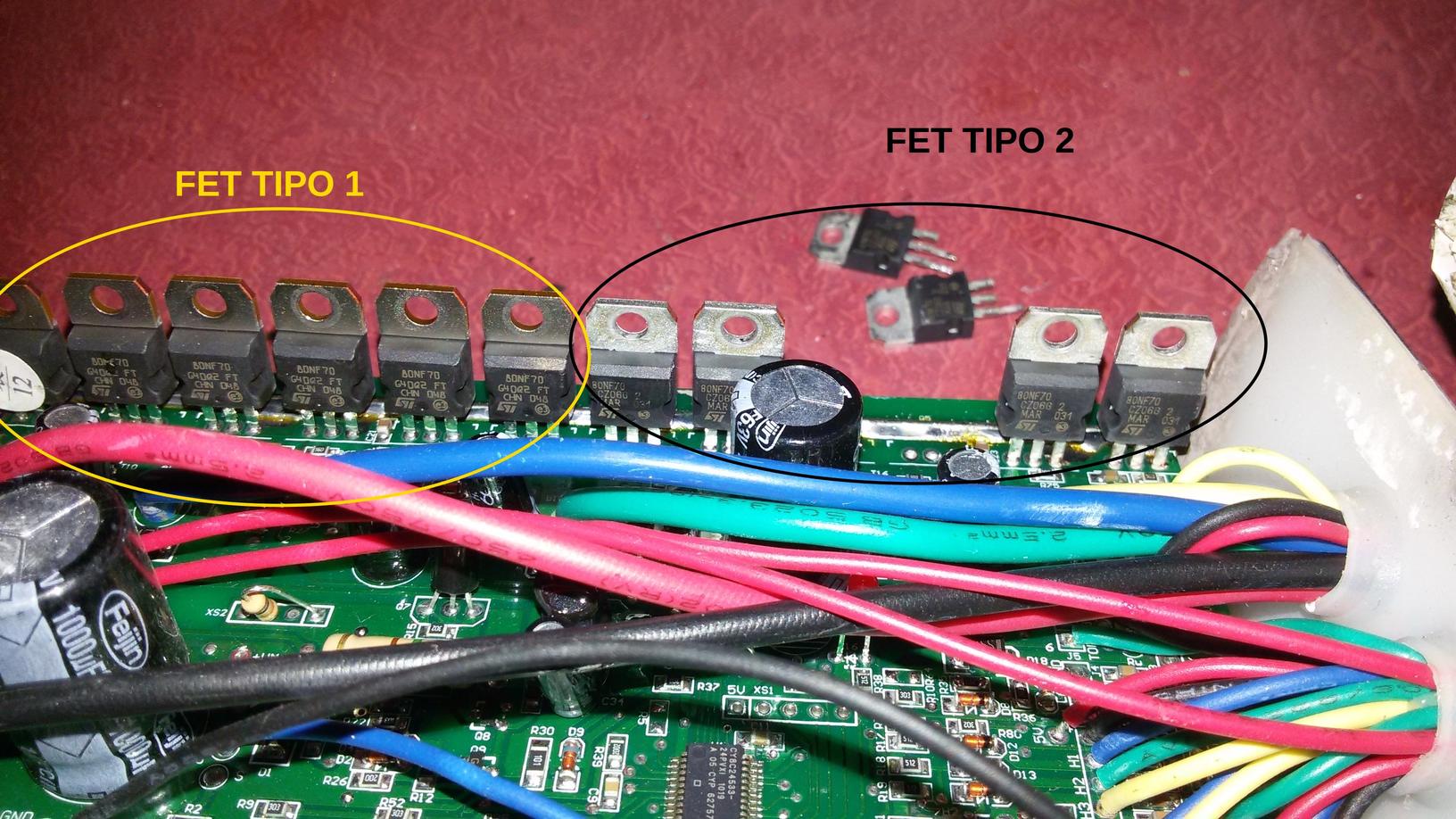

Vi posto una foto della centralina in cui si vedono i due diversi gruppi di MOSFET. Ho una seri di domande perchè ho il terrore di sbagliare e fare la fine di Mirco .....

Quelli incriminati sono il terzo e quarto da destra (fase gialla e positivo danno corto) che ho dissaldato e adesso andrò a cercare in qualche negozio.

Immagine:

257,45 KB

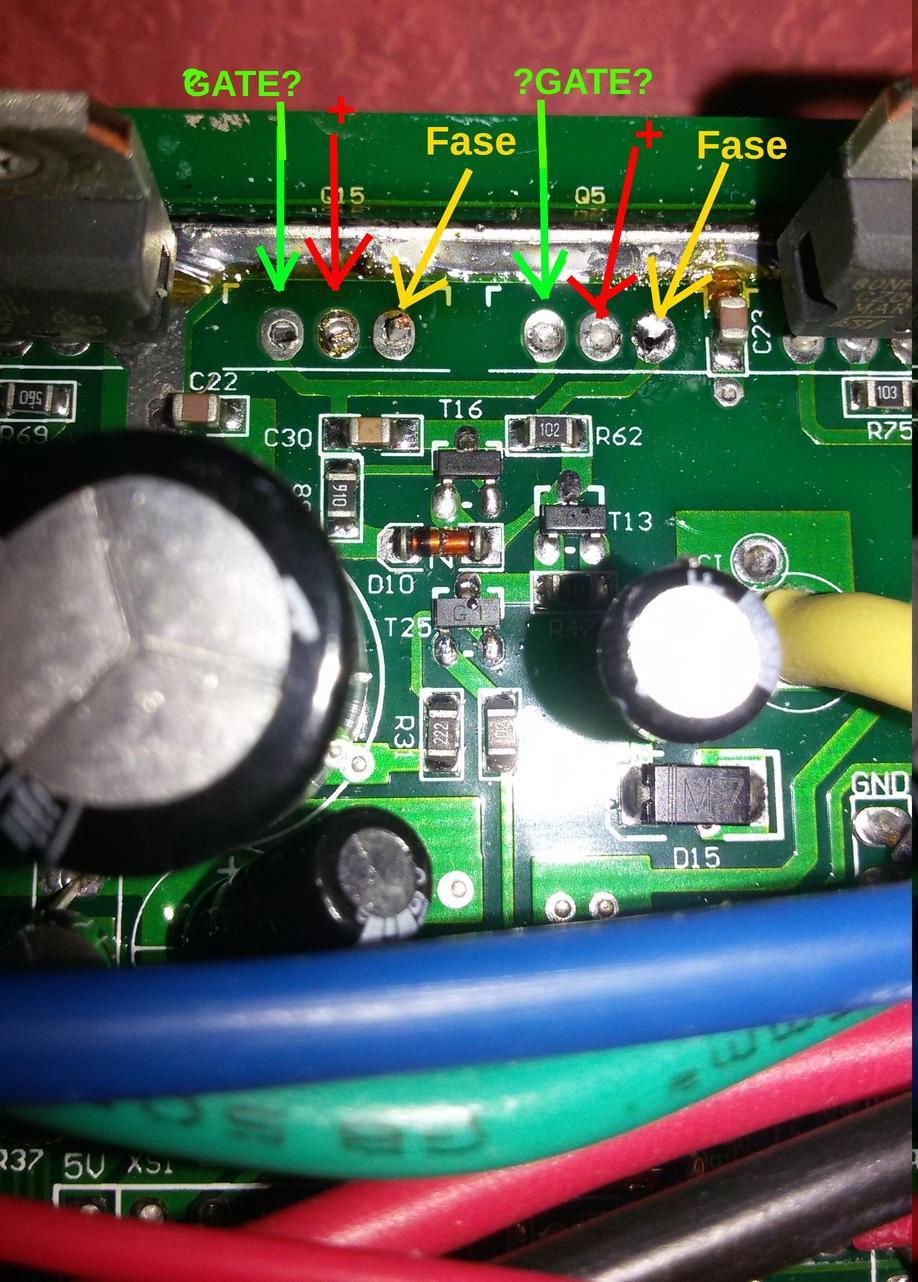

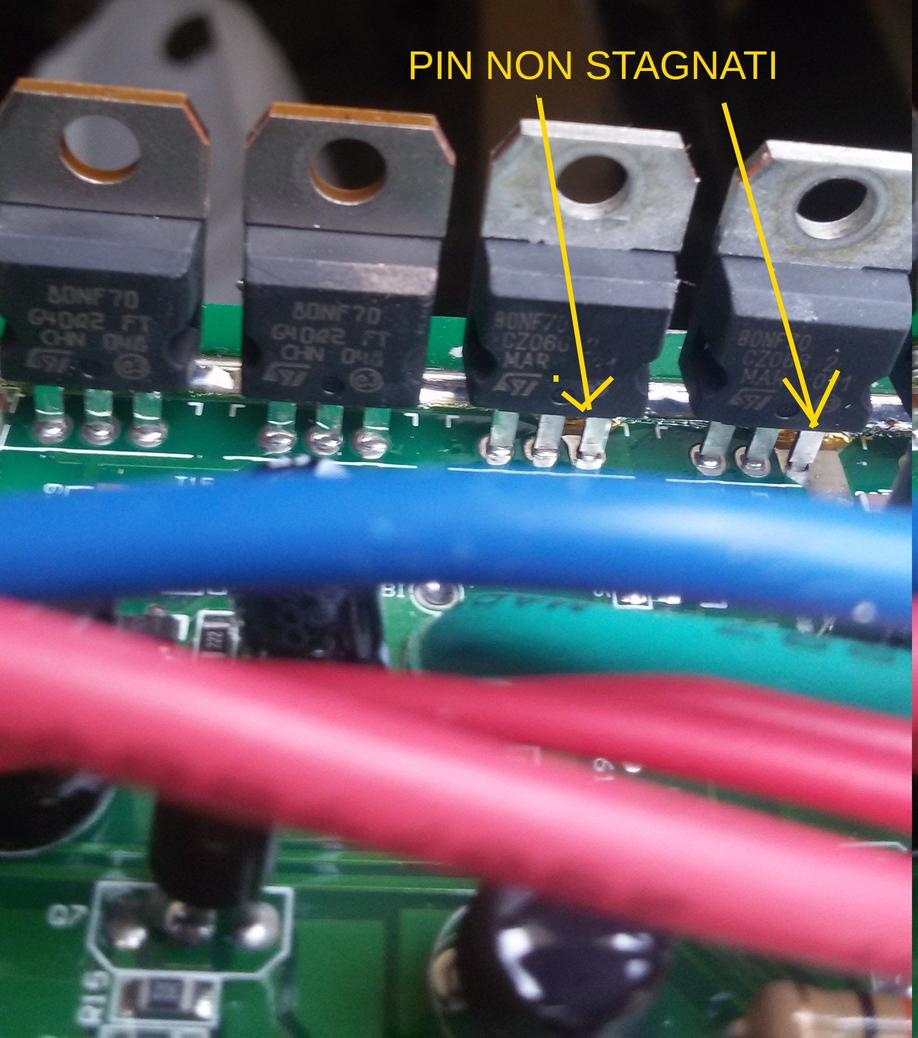

Ho notato anche una cosa strana che si vede meglio nella foto sotto che mostra i primi quattro FET da destra (fatta prima che smontassi i FET 3 e 4): in pratica sui FET 1 e 2 (sempre della fase gialla) ci sono i rispettivi pin di detra (che dovrebbero andare al Negativo) che non hanno continuità col negativo. Guardandoli meglio ho visto che non sono stati stagnati a dovere.
In pratica la fase gialla lavorava solo per metà ciclo o dico una castroneria???

Immagine:

101,38 KB


A questo punto ho alimentato la centralina a 58,6V e (seguendo l'esperienza di Mirco) ho testato i transistor pilota controllando la tensione tra le piazzole che nella foto di sotto ho indicato come + e GATE (non sono sicuro che il GATE sia qullo che ho indicato, vi prego confermatemelo) e ho trovato 57,3Volts, mentre tra le piazzole FASE e GATE o trovato 0V.
Vuole dire che i transistor pilota sono ok?

Immagine:

183,54 KB
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


36197 Messaggi

Inserito il - 09/06/2015 : 23:48:15  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Mi pare di vedere che i Mosfet sono tutti uguali, la sigla infatti è quella in alto e su tutti è scritto 80NF70...

La sigla sotto non significa niente, e solo il lotto di produzione!

Certo che montano delle schifezze, sono da 68V-98A, molto al limite, basta un'estratensione casuale per fotterli: Fossi in te monterei dodici IRFB4110 da 100V-180A naturalmente non acquistati in Cina ma in Europa, tanto la spesa non è eccessiva e il miglioramento è assicurato.

Quanto alla saldatura devi controllare la parte opposta della scheda, talvolta sono saldati solo da un lato.
Torna all'inizio della Pagina

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 10/06/2015 : 00:02:45  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando
Seguirò il tuo consiglio. Li cambio tutti.
Quanto ai pin non stagnati: sul lato inferiore della scheda i pin sono ciechi. Il collegamento lo hanno sul lato della scheda che vedi con quella grossa pista di stagno che corre in alto in orizxontale ( porta il negativo) . L ho provato anche col tester e quei pidini non hanno continuitá
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


36197 Messaggi

Inserito il - 10/06/2015 : 00:17:27  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Allora per forza si sono bruciato, ne lavoravano la metà...
Torna all'inizio della Pagina

MilleMiglia
Utente Master



Liguria


6773 Messaggi

Inserito il - 10/06/2015 : 13:21:07  Mostra Profilo Invia a MilleMiglia un Messaggio Privato  Rispondi Quotando
68V98A per una centralina che viene venduta per 48V30A non mi sembra una schifezza molto al limite
la centralina posso assicurare che è intonsa come mi è stata venduta da Alcedo, già shuntata a 30A, nessuna ulteriore modifica


In Vino Rident Omnia
Torna all'inizio della Pagina

MilleMiglia
Utente Master



Liguria


6773 Messaggi

Inserito il - 10/06/2015 : 13:22:07  Mostra Profilo Invia a MilleMiglia un Messaggio Privato  Rispondi Quotando
68V98A per una centralina che viene venduta per 48V30A non mi sembra una schifezza molto al limite
la centralina posso assicurare che è intonsa come mi è stata venduta da Alcedo, già shuntata a 30A, nessuna ulteriore modifica


In Vino Rident Omnia
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


36197 Messaggi

Inserito il - 10/06/2015 : 13:34:11  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Infatti era difettosa di fabbricazione, sono stato il primo a dire che i mosfet sono tutti identici e non sono stati sostituiti!!!

Di fatto però erano saldati male e questo a causato il problema, altrimenti non si sarebbero bruciati i due mosfet che lavoravano da soli...

Riguardo la qualità dei mosfet invece confermo la mia impressione, lavorando con batterie che raggiungono i 59V sono troppo miseri come tensione, e anche come corrente vorrei ricordarti che quella di targa viene rilevata a tensione bassissima, quindi 98A sono solo sulla carta per determinate condizioni, altrimenti non ci sarebbe bisogno di metterne ben 12.
Torna all'inizio della Pagina

Monkey50z
Utente Attivo


Emilia Romagna


814 Messaggi

Inserito il - 10/06/2015 : 21:58:30  Mostra Profilo Invia a Monkey50z un Messaggio Privato  Rispondi Quotando
Concordo con Barba, tutti nuovi e uguali, io li ho presi in Germania: http://www.reichelt.de/IRFB-IRFI-Transistoren/IRFB-4110/3/index.html?ACTION=3&GROUPID=2892&ARTICLE=90303&OFFSET=16&
Torna all'inizio della Pagina

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 12/06/2015 : 12:09:23  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando
I FET conto di prenderli alla GBC non appena riesco a farci un salto.

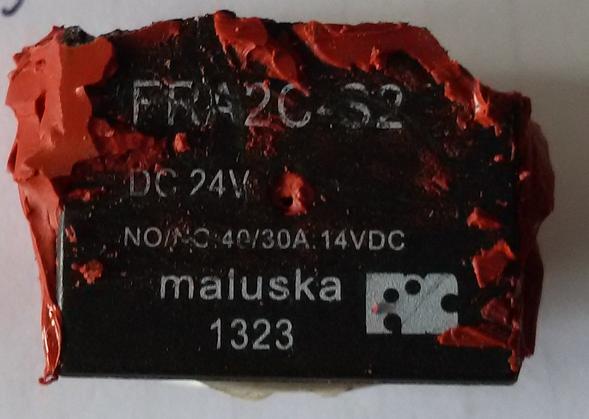

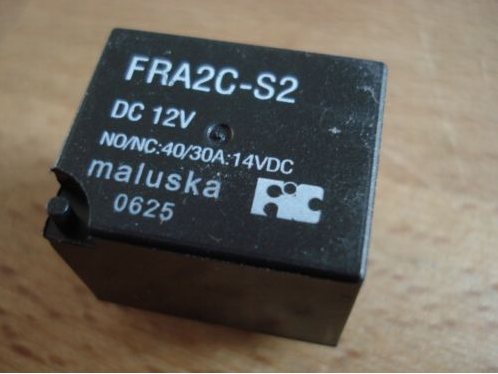

Per quanto riguarda i Relè sapete se c'è modo di testarli senza dissaldare tutte le connessioni ?
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


36197 Messaggi

Inserito il - 12/06/2015 : 18:24:30  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Basta che tu sfili la copertura in plastica e dai un'occhiata sia ai contatti che alle linguette cui sono collegati, se vedi roba scaldata o contatti incollati hai trovato il danno: La parte che riguarda l'eccitazione non può assolutamente aver provocato il danno che hai...
Torna all'inizio della Pagina

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 12/06/2015 : 20:42:25  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando
Credo di non aver capito niente. La parte in plastica da sfilare qusl è. A me sembra un monoblocco nero...
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


36197 Messaggi

Inserito il - 12/06/2015 : 22:32:35  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Se sono relè a tenuta di acqua allora sono un monoblocco nero, altrimenti la copertura in plastica si può separare dalla parte elettrica: Tu che li hai in mano sei la persona più adatta per giudicare la cosa!!!
Torna all'inizio della Pagina

iv3ugy
Utente Medio


Friuli-Venezia Giulia


227 Messaggi

Inserito il - 12/06/2015 : 22:40:11  Mostra Profilo Invia a iv3ugy un Messaggio Privato  Rispondi Quotando
I fori sono metallizzati, la corrente non ha problemi a passar da un lato all'altro, anche se è sicuramente meglio saldarli anche dal lato in cui hai la pista. Quei due mosfet si son bruciati perchè sono sulla fase andata in corto nel momento in cui veniva alimentata col positivo, e per come vengono pilotati i mosfet nelle centraline, quelli sul positivo son più stressati.
Riguardo alla corrente, bisogna tener conto che la corrente che circola nei mosfet è di gran lunga superiore a quella che arriva dalla batteria da fermo o a basse velocità, e da questo due mosfet da 98A in parallelo, ed è valida a qualsiasi tensione, fino alla temperatura di derating, che comunque è abbastanza elevata (generalmente 100-120°C del core in silicio).
Per la tensione più che d'accordo ad avere un po' di più margine, anche se a parità di costo ci perdi in efficenza e corrente massima, e di conseguenza la scelta industriale di tenerli al limite.
I rele spesso si riescono ad aprire, hai una base (il lato da cui escono i contatti) e il resto è semplicemente una copertura, che si toglie con più o meno facilità, se non si son divertiti a termosaldarla o resinarla sulla base.

Daniele
Torna all'inizio della Pagina

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 13/06/2015 : 19:03:55  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando
Ho smontato i relais e controllato se le lamelle erano incollate, sembra fossero ok!
L'unico problema è che è stato un controllo "distruttivo", in pratica devo sostituirli.
La foto dei vecchi relais è questa.

Immagine:

32,03 KB

Questo è invece quanto di più simile ho trovato:
http://www.tme.eu/en/details/fra24-wd/automotive-electromagnetic-relays/forward-industrial-co/fra2c-s2-dc24/#t019714ecc7a4cf4dc9fbe08fb5dc107c

l'unica cosa che mi lascia perplesso è che tra i dati di targa parla di 30A / 40A (ma questo anche sui vecchi).
Non è un pò al limite? Secondo voi dovrei cercare qualcosa di più generoso o lascio quelli del link?
Torna all'inizio della Pagina

iv3ugy
Utente Medio


Friuli-Venezia Giulia


227 Messaggi

Inserito il - 13/06/2015 : 20:05:02  Mostra Profilo Invia a iv3ugy un Messaggio Privato  Rispondi Quotando
Quella è la massima corrente commutabile, se hai l'accortezza di far la commutazione a vuoto in realtà ne reggono molti di più..
Torna all'inizio della Pagina

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 13/06/2015 : 21:35:46  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando
Sulla baia ho trovato 3 relè come quello in foto sotto:

Immagine:

187,72 KB

Sembra identico all'originale ma l'unica differenza è la scritta DC 12V anzichè DC 24V. Questo valore si riferisce alla tensione che arriva alla bobbina per commutare giusto? Perchè nel mio caso mi sembra che arrrivino 5V dalla centralina quindi forse vanno bene anche questi...che ne dite...posso prenderli o faccio un errore?

Torna all'inizio della Pagina

Monkey50z
Utente Attivo


Emilia Romagna


814 Messaggi

Inserito il - 13/06/2015 : 21:49:40  Mostra Profilo Invia a Monkey50z un Messaggio Privato  Rispondi Quotando
Ciao, fai un errore.
Quelli smontati hanno la bobina a 24V, quelli che hai trovato sulla baia sono a 12V e quindi non vanno bene.
Dubito fortemente sul fatto che il pilotaggio della commutazione avvenga a 5V, sono più convinto che la tensione sia quella della batteria principale (probabilmente 36V) o al massimo ridotta da qualche stabilizzatore a 24V, bisogna vedere come è l'impianto della bici.
Comunque quelli uguali ai tuoi sono questi: http://www.reichelt.de/FRA2C-S2-24V/3/index.html?&ACTION=3&LA=446&ARTICLE=101960&artnr=FRA2C-S2+24V&SEARCH=fra2c
Torna all'inizio della Pagina

Mirco
Utente Senior



Puglia


1437 Messaggi

Inserito il - 14/06/2015 : 09:04:19  Mostra Profilo Invia a Mirco un Messaggio Privato  Rispondi Quotando
@greenheaven per testare i transistor pilota sulla scheda dovrai misurare tra il gate (che è quello da te indicato) e il negativo batteria e controllare che non ci sia nessuna tensione altrimenti ti è partito anche un transistor....
Torna all'inizio della Pagina

Mirco
Utente Senior



Puglia


1437 Messaggi

Inserito il - 14/06/2015 : 09:09:12  Mostra Profilo Invia a Mirco un Messaggio Privato  Rispondi Quotando
comunque io avrei utilizzato un bel 5*12 a 72v così da avere coppia e velocità senza questi inconvenienti!
Torna all'inizio della Pagina

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 14/06/2015 : 09:14:11  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando
Col senno di poi infatti mi sono pentito di mon aver preso un 5*12...
Torna all'inizio della Pagina

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 14/06/2015 : 19:57:43  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando
Monkey50z ha scritto:


...
Dubito fortemente sul fatto che il pilotaggio della commutazione avvenga a 5V, sono più convinto che la tensione sia quella della batteria principale (probabilmente 36V) o al massimo ridotta da qualche stabilizzatore a 24V, bisogna vedere come è l'impianto della bici.
...


e facevi bene a dubitare ...ho verificato e il grande e saggio garchofa aveva portato la tensione piena dalla centralina (52V) e collegati i relè in serie l'uno all'altro con il duplice vantaggio di ridurre la tensione sulle singole bobbine di commutazione a circa 17V senza bisogno di stabilizzatori e, essendo in serie, in caso di rottura di uno dei relè, smettono di funzionare tutti e tre riprendendo il normale funzionamento a stella sulle tre fasi(se le avesse collegate in parallelo in caso di rottura di uno dei relè avrebbe funzionato in parte a stella e in parte a triangolo).

Ho trovato su ebay i relè identici a quelli vecchi a 24V e li ho ritirati.

Mirco ha scritto:


...
per testare i transistor pilota sulla scheda dovrai misurare tra il gate (che è quello da te indicato) e il negativo batteria e controllare che non ci sia nessuna tensione altrimenti ti è partito anche un transistor....


prova fatta...i transistor sembrano ok!
Torna all'inizio della Pagina

Monkey50z
Utente Attivo


Emilia Romagna


814 Messaggi

Inserito il - 14/06/2015 : 22:00:09  Mostra Profilo Invia a Monkey50z un Messaggio Privato  Rispondi Quotando
Bene, procedi allora... e tienici informati sugli sviluppi.
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


36197 Messaggi

Inserito il - 14/06/2015 : 22:20:27  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Se i relè erano a posto rimane da capire perchè il tuo motore con la centralina scollegata girava duro e a strattoni, non è normale!!!
Torna all'inizio della Pagina

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 15/06/2015 : 09:08:29  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando
Giá, rimane un mistero...
Torna all'inizio della Pagina

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 25/06/2015 : 19:23:21  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando
Ho sostituito i Mosfet (li ho cambiati tutti)...ho testato i transistor pilota come suggerito...ho cambiato i relè (che in realtà erano buoni)...ho rimontato tutto...
provo a dare in modo leggerissimo gas a ruota alzata e si spegne tutto. Spengo lo switch della batteria lo riaccendo e in quell'istante scoppiano di nuovo i mosfet...
esattamente come la prim volta...
...demotivante....
non so più che fare
Torna all'inizio della Pagina

Monkey50z
Utente Attivo


Emilia Romagna


814 Messaggi

Inserito il - 25/06/2015 : 21:28:13  Mostra Profilo Invia a Monkey50z un Messaggio Privato  Rispondi Quotando
Ciao, ma il motore riassemblato ma scollegato dal controller, girava normale o presentava ancora le durezze e gli strattoni?
Perchè se così fosse bisognava, prima di alimentarlo, ripristinare il comportamento normale.
Torna all'inizio della Pagina

greenheaven
Utente Attivo


Sicilia


611 Messaggi

Inserito il - 25/06/2015 : 21:54:52  Mostra Profilo  Clicca per vedere l'indirizzo MSN di greenheaven Invia a greenheaven un Messaggio Privato  Rispondi Quotando
Si avevo rimontato tutto e la ruota con le mani girava liberamente
Torna all'inizio della Pagina

Monkey50z
Utente Attivo


Emilia Romagna


814 Messaggi

Inserito il - 25/06/2015 : 22:37:43  Mostra Profilo Invia a Monkey50z un Messaggio Privato  Rispondi Quotando
Allora il motore dovrebbe essere a posto, anche se io farei una verifica in Ohm tra i cavi delle fasi e la carcassa, non si sa mai....
Se è tutto a posto (isolato) anche muovendo il cavo nel suo innesto nell'albero, mi concentrerei sul controller.
I mosfet scoppiati son sempre gli stessi?
Torna all'inizio della Pagina
Pagina: di 2 Discussione Precedente Discussione Discussione Successiva
Pagina Successiva
 Nuova Discussione  Rispondi
 Versione Stampabile Bookmark this Topic Aggiungi Segnalibro
Vai a:
Forum Indipendente Biciclette Elettriche, Pieghevoli e Utility © 2000-06 jobike Torna all'inizio della Pagina
Questa pagina è stata generata in 0,61 secondi. Versione 3.4.06 by Modifichicci - Herniasurgery.it | Distribuito Da: Massimo Farieri - www.superdeejay.net | Powered By: Platinum Full - Snitz Forums 2000 Version 3.4.06
Creative Commons License
Questo/a opera è pubblicato sotto una Licenza Creative Commons.
