| Autore |
 Discussione  |
|
|
leroi811
Utente Medio
Lazio
363 Messaggi |
 Inserito il - 18/02/2016 : 11:33:22
|
salve ragazzi, ho il segnalatore di direzione sx che ha smesso di funzionare.Ho controllato il pulsante ed è funzionante..ho invertito
i cavi del segnalatore dx con sx e mi sono accorto che a non funzionare è la luce a LEd posteriore...Allego foto.
Si possono sostituire i led? è prorpio quello il problema...
mi spiego meglio ...può essere che la lampadina posteriore fulminata no fa funzionare anche quella anteriore e non fa funzionare il bip della freccia?
|
|
|
leroi811
Utente Medio
Lazio
363 Messaggi |
Inserito il - 18/02/2016 : 11:36:06
|

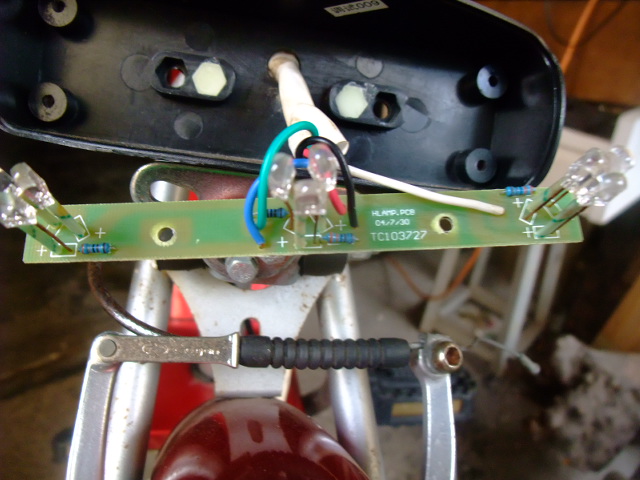

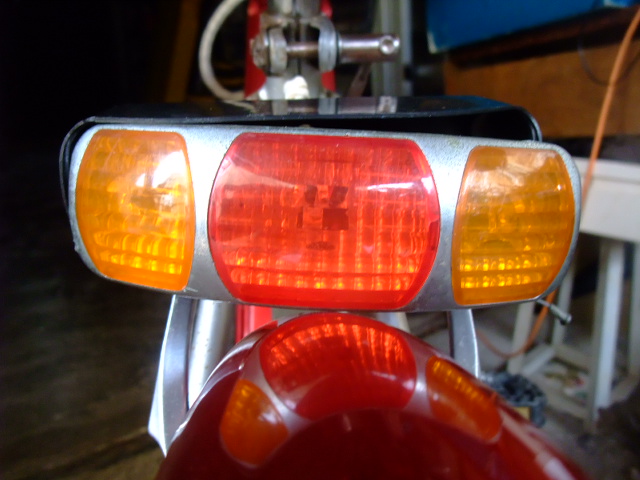

Immagine:
146,94 KB
Immagine:
145,97 KB
Immagine:
142,53 KB |
 |
|
|
leroi811
Utente Medio
Lazio
363 Messaggi |
Inserito il - 18/02/2016 : 11:58:29
|

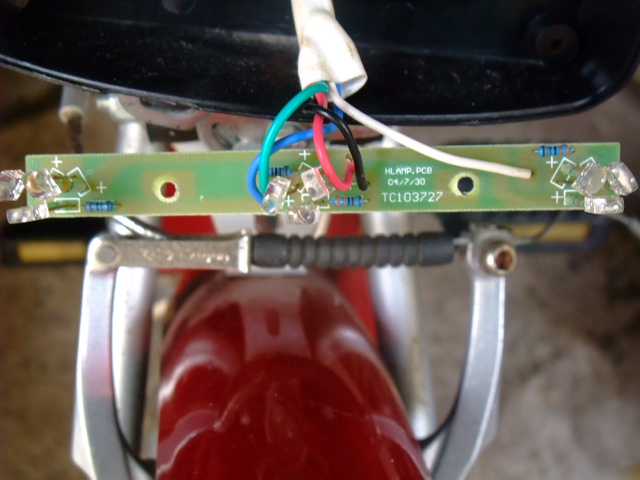

Non mi era mai capitato un fanalino posteriore con scheda madre....
nero: massa
rosso: elettricità
verde e blu: luci di posizione e stop
bianco: frecce dx
la freccia sinistra e comandata dalla dx?
non capisco |
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 18/02/2016 : 12:44:19
|
se verde e blu sono positivi per posizione e stop a che serve il rosso?
il led si brucia solo se lo vuoi bruciare altrimenti è pressochè eterno
|
www.enerlab.it |
|
|
|
leroi811
Utente Medio
Lazio
363 Messaggi |
Inserito il - 18/02/2016 : 13:04:33
|
il rosso è la freccia sx?
Secondo te cosa potrebbe essere...i fili sotto il pulsante non sono interrotti.. |
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 18/02/2016 : 13:16:08
|
segui le piste dei led con lo schema si dovrebbe capire,
se hai invertito i cavi sulla pulsantiera dovresti fare la stessa prova sulla basetta
prova a vedere con il tester se arriva il segnale a freccia inserita
prova anche a misurare le resistenze
a volte può anche essere una saldatura fredda in quel caso basta ripassare le piazzole
|
www.enerlab.it |
|
|
|
leroi811
Utente Medio
Lazio
363 Messaggi |

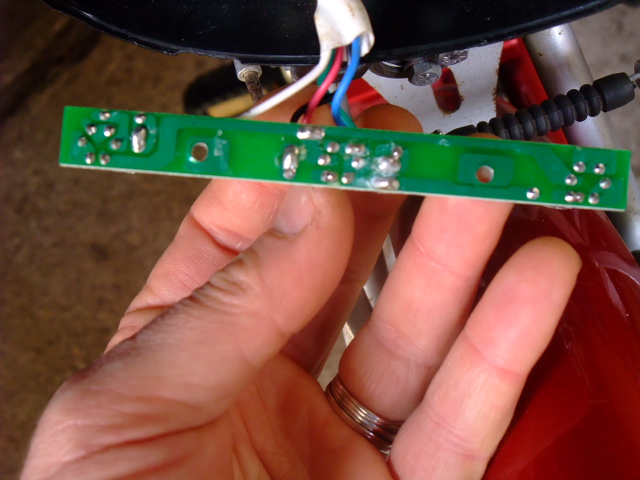

Inserito il - 18/02/2016 : 13:36:16
|
Immagine:
142,14 KB |
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 18/02/2016 : 13:42:57
|
| mi sembra che l'altra freccia si il blu |
www.enerlab.it |
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 18/02/2016 : 13:44:41
|
| se è il blu prova a invertire bianco con blu se funziona il problema non è la basetta |
www.enerlab.it |
|
|
|
leroi811
Utente Medio
Lazio
363 Messaggi |
Inserito il - 18/02/2016 : 14:07:04
|
Allora Blindo....
le resistenze sono ok le laterali segnano 3,32 le centrali 3,25 - 5,40
il BLU risulta essere la freccia sinistra...me lo ritrovo anche sul pulsante
Abbi pazienza che non ho grandi conoscenze!

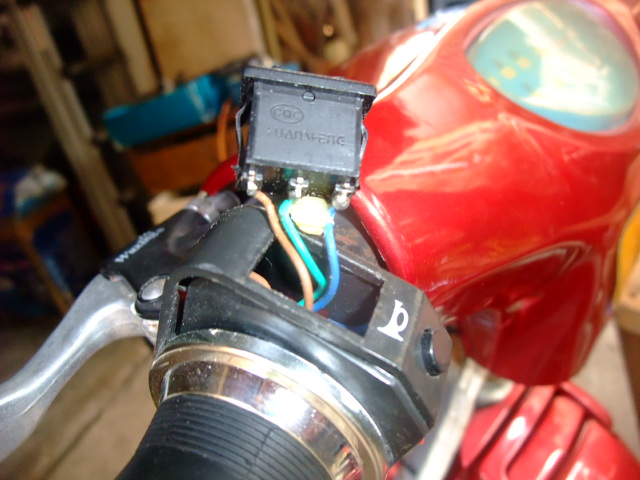

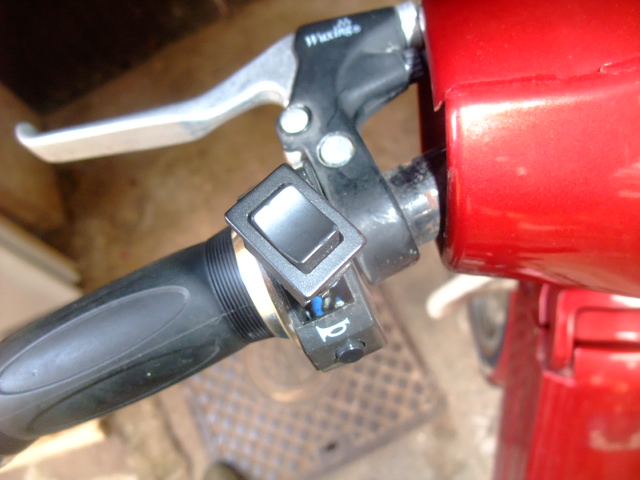

ora allego la foto del pulsante e ti illustro le prove che ho fatto! |
|
|
|
leroi811
Utente Medio
Lazio
363 Messaggi |
Inserito il - 18/02/2016 : 14:10:15
|
Immagine:
146,13 KB
Immagine:
149,54 KB |
|
|
|
leroi811
Utente Medio
Lazio
363 Messaggi |
Inserito il - 18/02/2016 : 14:18:03
|
ho fato il ponte tra il bianco ed il blu ..funzionano entrambi...
Allora è il pulsante... |
|
|
|
Monkey50z
Utente Attivo
Emilia Romagna
814 Messaggi |
Inserito il - 18/02/2016 : 14:26:40
|

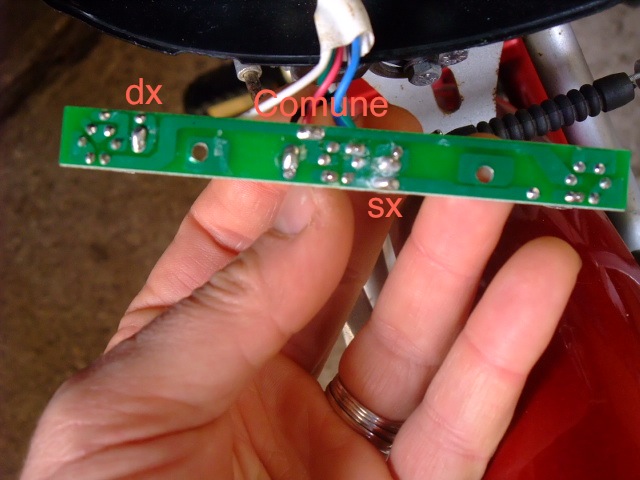

Ciao, a occhio direi che il collegamento delle frecce è come la descrizione in sovraimpressione che ho messo (orribile lo so), con possibilità di scambio tra sx e dx ovviamente. Il colore dei fili lo vedi tu dall'altro lato ma sembrano: rosso comune, freccia 1 bianco e freccia 2 blu.
Immagine:
84,77 KB |
|
|
|
leroi811
Utente Medio
Lazio
363 Messaggi |
 Inserito il - 18/02/2016 : 14:27:13
|
PULSANTE!!!...AVEVO FATTO MALE LA PROVA
grazie mille blindo7 |
|
|
|
leroi811
Utente Medio
Lazio
363 Messaggi |
Inserito il - 18/02/2016 : 15:01:17
|
mi chiedevo se si può riparare il pulsante |
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
|
|
andrea 104KG
Utente Master
Marche
13999 Messaggi |
Inserito il - 18/02/2016 : 16:38:29
|
| se è quelli con dentro una barreta di rame che magari si è piegata troppo .... si si può tentare aprilo alla più brutta lo butti .... di solito basta allargare dov'è il pernetto centrale... |
|
|
|
leroi811
Utente Medio
Lazio
363 Messaggi |
 Inserito il - 22/02/2016 : 20:29:11
|
grazie andrea!
riparato |
|
|
| |
