Salve ! sono un nuovo arrivato . sto assemblando una centralina sensorless della bms battery

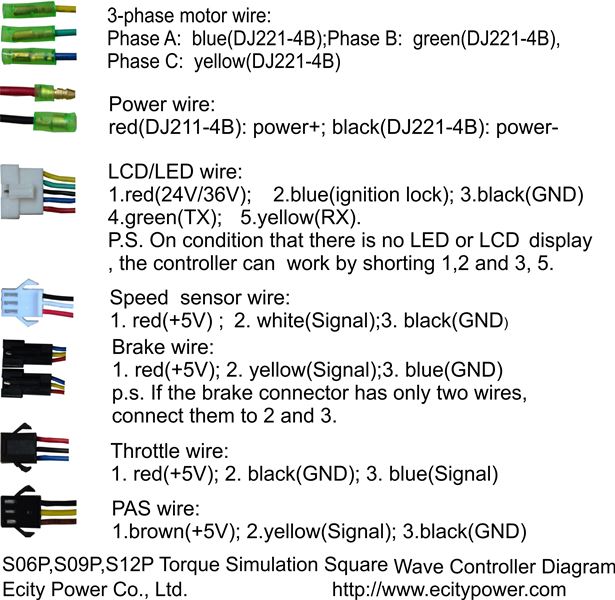

Immagine:
96,71 KB
Allegato:  S 09 500W CONTROLLER S TORQUE.pptx
86,5 KB
SU UN MOTORE ORIGINARIAMENTE A 3 SENSORI DI HALLS E TRE FASI , MA IL MOTORE ANCHE DOPO AVER PROGRAMMATO IL DISPLAY PER L'AUTOAPPRENDIMENTO IL MOTORE NON GIRA CON O SENZA AQCCELERATORE . DAL PAS E DAL SENSOPRE DI VELOCITA' ESCONO IMPULSI , I FRENI PROVVISORIAMENTE NON COLLEGATI . I TRE FILI DI POTENZA DEL MOTORE HANNO CONTINUITA'TRA LORO .
LO SCHEMA ELETTRICO DI COLLEGAMENTO NON E' COERENTE , IL CONNETTORE DEI FRENI DALLA CENTRALINA E' UNO A TRE + - E SEGNALE SDOPPIATO CON UNO A DUE FILI "ATTIVO BASSO" MANCA SUL DISEGNO LA COPPIA DI FILI BLU NERO E LA SUA DESCRIZIONE : E'UN CRUISE CONTROL O UN LIMITER DI VELOCITA' DA COLLEGARE AD UN TRIMMER ? ISURO UNA TENSIONE DI 4,45 VOLT INSERENDO UNA RESISTENZA DA 2,2 k
QUALCUNO DI VOI SA COME FAR FUNZIONARE IL CONTROLLER E LA SUA PROCEDURA ? GRAZIE DAVIDBAMBOO
|
DAVID DOLIVE |
|
|
andrea 104KG
Utente Master
Marche
14066 Messaggi |
Inserito il - 14/06/2016 : 20:59:36
|
| Non se se un motore con i sensori funziona con una centralina sensorless... so che spesso accade il contrario... aspettiamo i più esperti |
 |
|
|
giordano5847
Utente Master
Lombardia
4055 Messaggi |
Inserito il - 14/06/2016 : 21:17:25
|
| Ridimensiona le immagini (max 900 pixel) e non scrivere in maiuscolo (sembra che gridi) non si è mai visto un libro scritto in maiuscolo e la tastiera è impostata proprio così proprio per questo! |
Fuggi quello studio del quale la resultante opera more coll'operante d'essa. (Leonardo) |
|
|
|
Steu851
Utente Master
Lombardia
4103 Messaggi |
Inserito il - 14/06/2016 : 23:07:29
|
La discussione andrebbe spostata.
Un motore coi sensori funziona con una centralina sensorless, mentre un motore senza non funziona con una centralina sensored.
Io ho la tua stessa centralina in versione sensored e sine wave.
Potresti avere i colori delle fasi mischiati, purtroppo i cinesi fanno le cose come gli capita specie se il motore è di una bici commerciale.
Collega solamente il sensore di velocità, non collegare ne acceleratore ne PAS, pigiando il tasto della funzione walk assist il motore deve girare, in caso contrario prova a cambiare i collegamenti delle 3 fasi. Una volta che il motore va potrai procedere con la messa a punto del pas e dell'acceleratore.
Non capisco cosa intendi con autoapprendimento, il mio display (S-LCD3) non ha quella funzione. Se vuoi possiamo continuare nella discussione dedicata a questa famiglia di controller http://www.jobike.it/forum/topic.asp?TOPIC_ID=72958
|
Stefano da Brugherio (MB)
E-MTB: Haibike Xduro AllMtn 3.0 2020
E-MTB moglie : Haibike Xduro AllMtn 3.5 2020
Util-Ebike: Libellula versione 2.6 con step-up e centralina sine wave
Il mio canale Youtube https://www.youtube.com/c/YACVlog?sub_confirmation=1 |
Modificato da - Steu851 in data 14/06/2016 23:10:53 |
|
|
|
job
Amministratore
fondatore
Friuli-Venezia Giulia
7695 Messaggi |
Inserito il - 15/06/2016 : 09:33:53
|
Ho spostato la discussione in kit e ridimensionato l'immagine  |
"carrarmatino" Flyer T4 30/9/2006 (22/5/2011 sostituito motore)
"lancillotto" Brompton P6R + nano motor 14/12/2007
"piccola peste" Dahon Speed Pro TT 14/10/2008
"frankenstein" Trek liquid 25 + kit ezee 21/11/2008 dismessa il 28/02/2010
"jobbent" Tw-bents Adventure Plus 08/05/2009 elettrificata con ezee 350W dal 28/02/2010
"the tractor" surly pugsley 27/08/2009 + Cyclone 500 13/11/2009
"the lift" haybike eq xduro fs 12/10/2011
"bumblebee" NCM Milano 24/07/2019
"steamroller blues" NCM Aspen 19/12/2019
|
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 15/06/2016 : 10:33:44
|
ciao il blu e nero dovrebbero,se ponticellati attivare il cruise
lo speed sensor se non lo colleghi rischi che il controller si spegne dopo qualche minuto
controlla il gas a volte il rosso e nero non coincidono
ed il pas a chiocciola chiuso sulla mia s06s non funziona mentre su un altro controller funge
|
www.enerlab.it |
|
|
|
Steu851
Utente Master
Lombardia
4103 Messaggi |
Inserito il - 15/06/2016 : 12:26:49
|
sulla mia S12S oltre al Blu/nero c'è ci sono 2 fili grigi ponticellati tra di loro, hai idea della funzione?
il problema di BMS-Battery è che oltre a caricare costi di spedizione folli sono del tutto assento come post vendita (a differenza di elifebike) ho provato a chiedere sia per i fili non documentati che per il probelma dello stacco assistenza ma non mi hanno degnato neanche di una risposta automatica.
Le centraline sono belle ma non comprerò mai più da loro |
Stefano da Brugherio (MB)
E-MTB: Haibike Xduro AllMtn 3.0 2020
E-MTB moglie : Haibike Xduro AllMtn 3.5 2020
Util-Ebike: Libellula versione 2.6 con step-up e centralina sine wave
Il mio canale Youtube https://www.youtube.com/c/YACVlog?sub_confirmation=1 |
Modificato da - Steu851 in data 15/06/2016 12:29:04 |
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
Inserito il - 15/06/2016 : 12:28:42
|

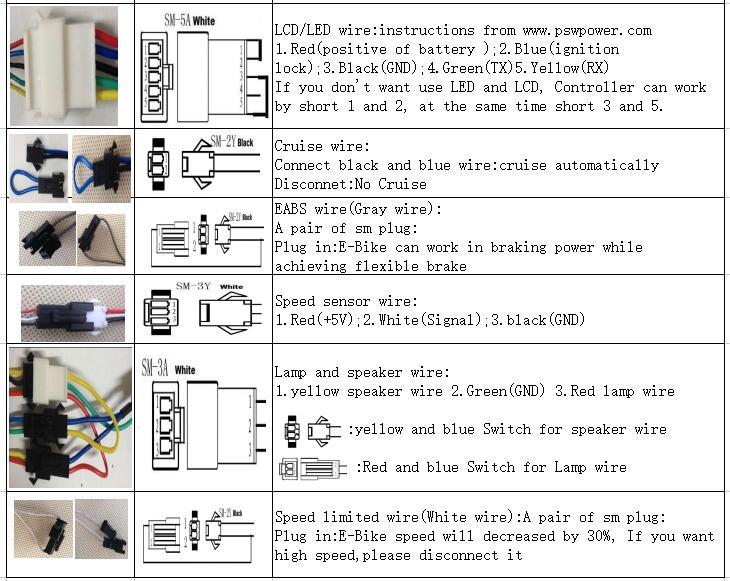

| dovrebbero essere questi |
www.enerlab.it |
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
|
|
Steu851
Utente Master
Lombardia
4103 Messaggi |
Inserito il - 15/06/2016 : 13:06:19
|
grazie, proverò a scollegarlo vediamo cosa succede.
Comunque la mi è leggermente diversa, non ho il connettore a 3 fili per il faro ed il clacson |
