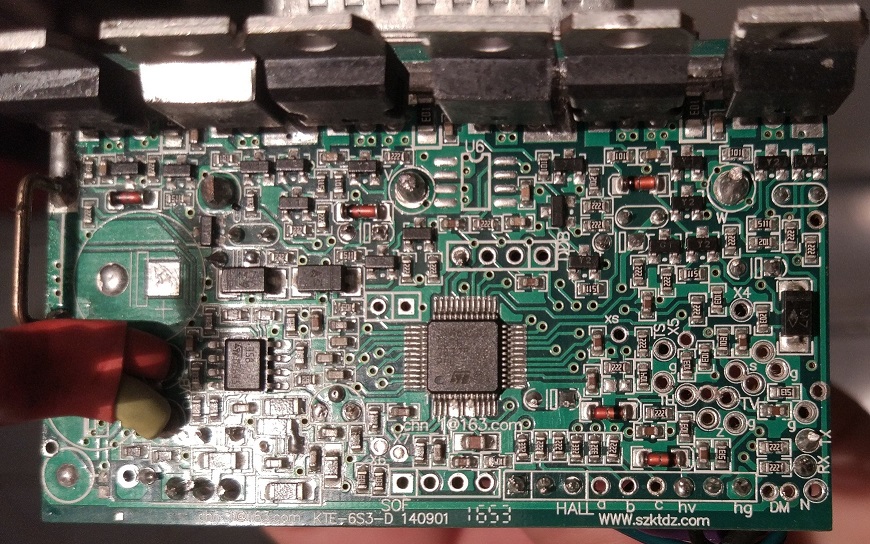

Ciao a tutti, avrei bisogno un'aiutino riguardo ricollegare i fili di un controller ku63 (KTE-6S3-D 140901).
Tempo fa, dissaldai i fili dalla scheda per sostituirli con un cavo multipolare, avevo scattato delle foto per ricordarmi dove ricollegare i fili ma purtroppo queste foto sono andate perse.
Qualcuno di voi sa a quali pad corrisponde cosa?(pas, gas ecc).
Oppure se qualcuno ha la stessa centralina e mi mandasse una foto da aperta sarebbe l'ideale.
Grazie
Immagine:
274,38 KB
Immagine:
228,52 KB
|
|
|
Barba 49
Utente Master
Toscana
36095 Messaggi |
Inserito il - 29/05/2018 : 08:12:07
|
Spiacente, anche se talvolta ho trafficato con quelle centraline non ho nessuna documentazione e nessun ricordo di come vanno disposti i collegamenti...  |
 |
|
|
BlackMonday
Utente Medio
Piemonte
143 Messaggi |
Inserito il - 29/05/2018 : 11:27:06
|
Io ce l'ho, ma in uso... hai fretta?
Dove sei? |
|
|
|
Dani85rr
Utente Medio
Veneto
254 Messaggi |
Inserito il - 29/05/2018 : 14:48:51
|
| Grazie a tutti, @blackmonday, aprirla è un po' uno sbattimento per via delle linguette metalliche che tengono in pressione i mosfet sul dissipatore.non vorrei mai farti sclerare, non ti preoccupare. |
|
|
|
blindo7
Utente Master
Lazio
4056 Messaggi |
|
|
Dani85rr
Utente Medio
Veneto
254 Messaggi |
Inserito il - 29/05/2018 : 19:55:06
|

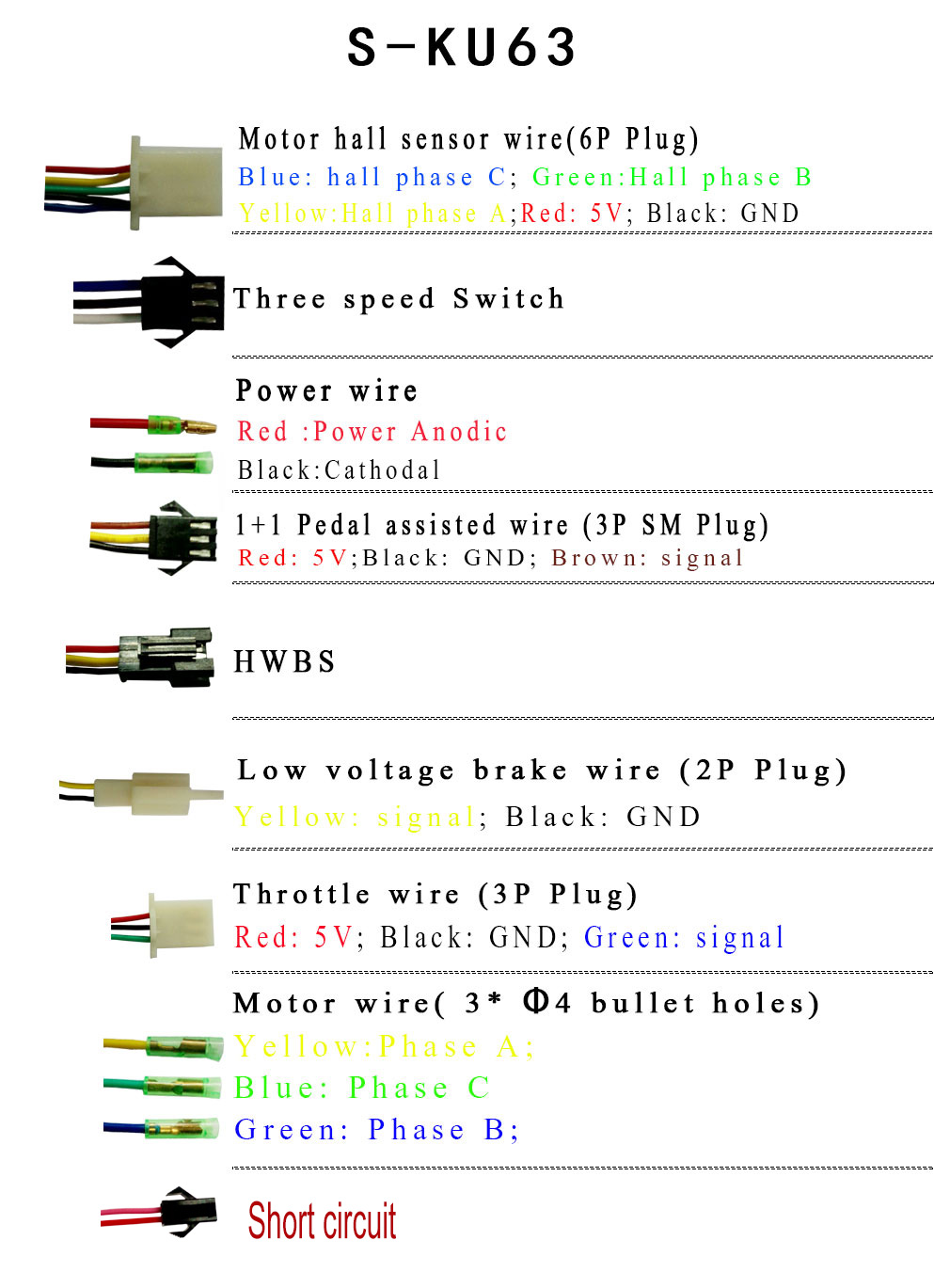

Grazie blindo7, avevo già visto quel sito, purtroppo è differente il modello.
La mia si basa su chip ST m8s105 quella del sito è un X8m06, cambia proprio il layout della scheda.. La mia assomiglia di più ad una s06p ma comunque le piazzole dei fili sono differenti..
|
|
|
|
BlackMonday
Utente Medio
Piemonte
143 Messaggi |
Inserito il - 31/05/2018 : 11:09:54
|
| Dani85rr ha scritto:
Grazie a tutti, @blackmonday, aprirla è un po' uno sbattimento per via delle linguette metalliche che tengono in pressione i mosfet sul dissipatore.non vorrei mai farti sclerare, non ti preoccupare.
|
C'era un motivo recondito nella mia domanda su dove abitassi... |
|
|
| |
Discussione |
|
]
ripristino collegamenti controller KU63
